Techwiz LCD 2D应用：二维LC透镜建模分析

Techwiz LCD 2D新的Lens掩膜结构

1. 摘要

Techwiz LCD 2D新增Lens掩膜结构，可以方便快捷的对LC 透镜进行建模分析。LC透镜由于体积小、焦距可变等优点，被认为是光学系统中一个很有前景的研究领域。在有限的空间内改变焦距是可能的，因为LC材料的折射率可以通过施加电压来调节。在LC透镜结构中，可以通过TechWiz LCD 2D进行光程差和焦距的计算，以及包括施加电压的LC导向分布在内的高级LC分析。

2. 建模流程

1. 增加了生成2D透镜(Lens)结构的功能。

1） 添加掩膜:

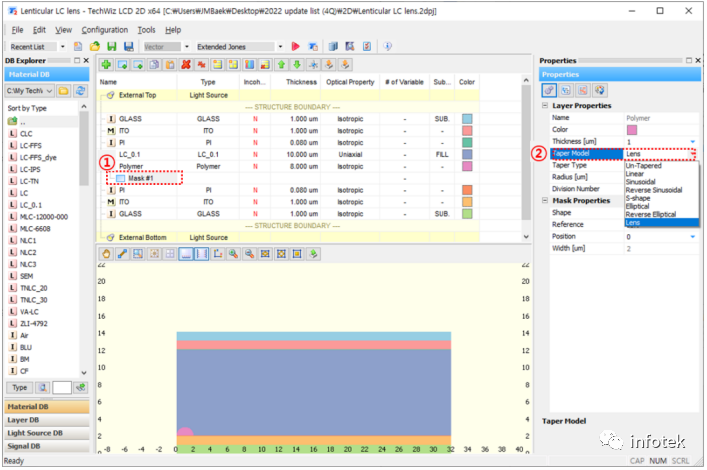

2） 生成透镜掩膜结构（Taper Model：Lens）

3） 设置“透镜厚度”、“曲率半径”和“分层数”

半径: 输入镜头的曲率半径。

分层数: 输入镜头的分层数。(随着层数的增加，曲面变得更像一个圆)

3. 结果分析

光线追迹和LC透镜焦点分析
