生产制造 | 更高效、更快速！详解WORKNC手动导出STL格式毛坯/仿真模型的方法

STL文件格式，是一种通用的三维几何模型数据交换格式，广泛应用于计算机图形学、计算机辅助设计（CAD）和制造业等领域。当今主流CAD软件均支持导入导出STL文件，并能将其转换为其他格式。这些软件提供丰富的编辑和修改功能，用户可根据需求调整模型的细节和属性，以满足不同应用场景的需要。

然而在处理STL文件与其他软件程序交互的时候，常会遇到一些不同的需求问题。比如，工程师想导出加工过程中的任意一个残留毛坯，或者某一个定点毛坯。在传统工作流中，必须在全部仿真完成后，才能保存并做导出操作，这极大降低了工作效率。而WORKNC软件能够高效解决此类问题，它可以直接导入目前市场上几乎所有CAD格式的模型文件，既可以避免大部分数据兼容性和管理的问题，还可以通过可靠且简易编程的刀路，优化设计和生产流程，从而显著提高生产效率和安全性。

在WORKNC软件中，以STL格式导出当前毛坯模型的最简单方法是通过菜单“文件→导出...→将当前毛坯模型导出到STL”（此功能仅考虑最新的毛坯模型状态）。此外，还有一种手动方法，可让您快速以STL格式导出任意毛坯或仿真模型。接下来，本文将结合以下三个案例，详细演示在WORKNC中，以STL格式手动导出毛坯/仿真模型的操作方法。【重要提示：此方法仅考虑3D毛坯或3D仿真模型（s3d 扩展）】

WNC毛坯3D到STL命令的参数/规格：

-INPUT stock_filename <---> input WNC Stock3D file

-OUTPUT stl_filename <---> output STL file

[-DECIM_TOL tolerance] <---> optional decimation tolerance (default = 0.)

[-NB_THREADS nb_of_threads] <---> optional number of threads used (default = 1)

案例一

以STL格式导出初始毛坯模型

在本案例中，假设用户希望在任意更新之前，以 STL 格式导出原始毛坯模型。

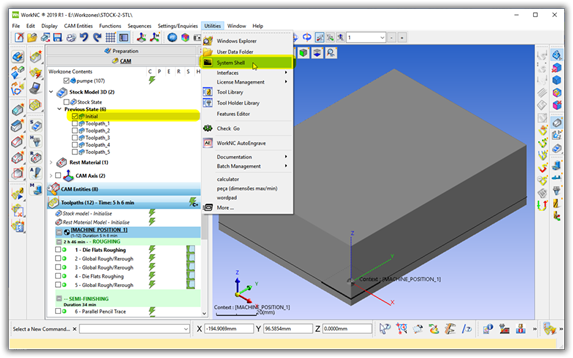

✔ 从现有工作区中，打开Shell窗口：

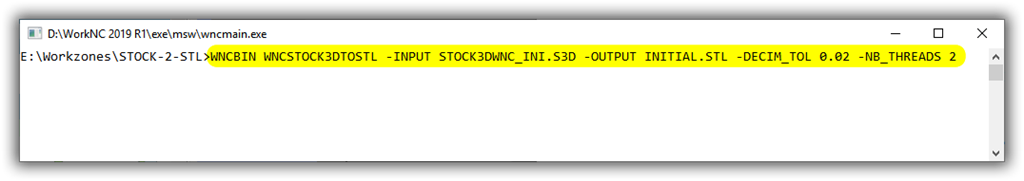

✔ 在 shell 窗口中，键入以下命令并按 Enter 键：

WNCBIN WNCSTOCK3DTOSTL -INPUT STOCK3DWNC_INI.S3D -OUTPUT INITIAL.STL -DECIM_TOL 0.02 -NB_THREADS 2

注意：stock3dwnc_ini.s3d 始终是原始/初始毛坯模型。

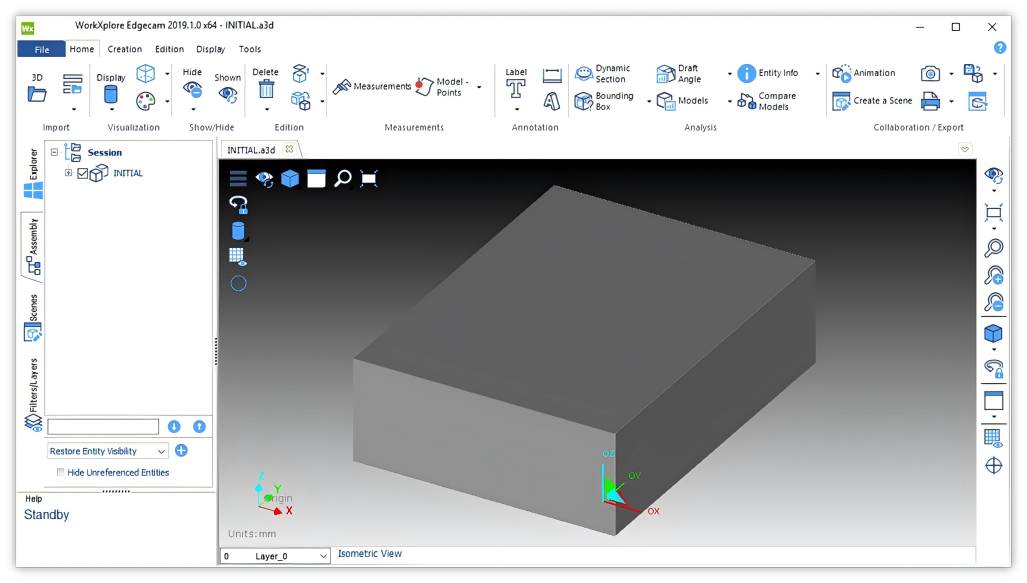

✔INITIAL.STL 文件将生成/保存在当前工作区中。

案例二

从中间残留模型导出STL文件

在本案例中，我们将导出更新到第3个刀具路径的毛坯模型。

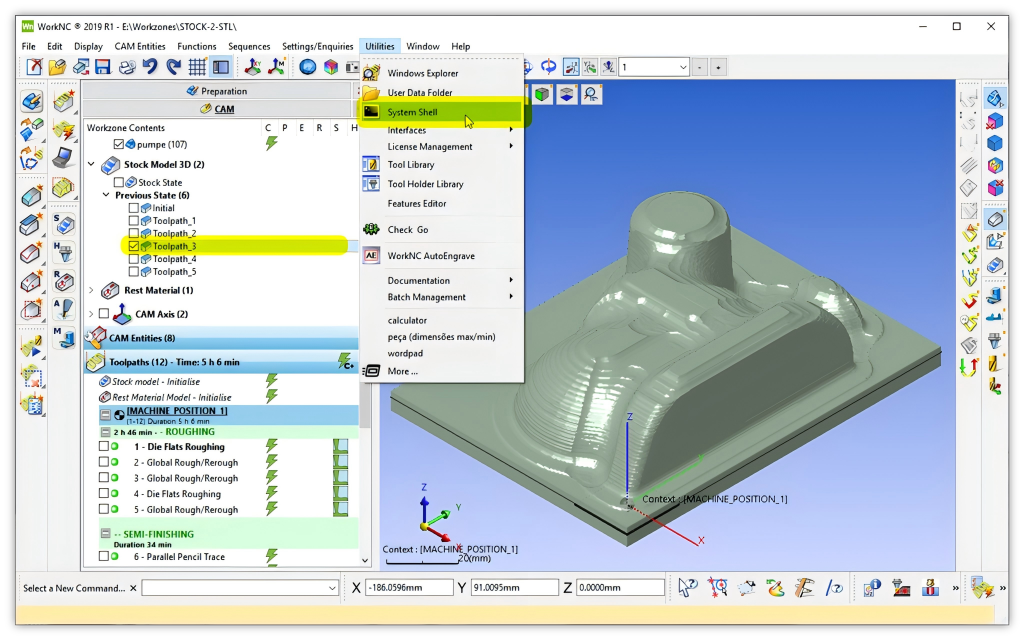

✔ 从现有工作区中，打开Shell窗口：

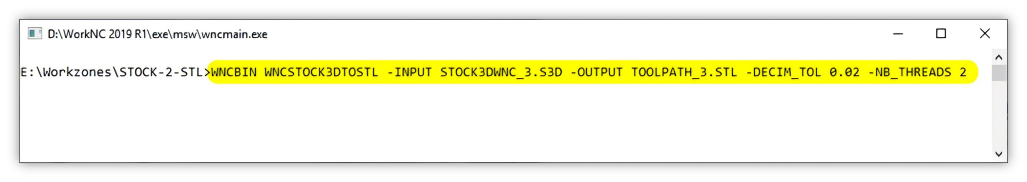

✔ 在 shell 窗口中，键入以下命令并按 Enter 键：

WNCBIN WNCSTOCK3DTOSTL -INPUT STOCK3DWNC_3.S3D -OUTPUT TOOLPATH_3.STL -DECIM_TOL 0.02 -NB_THREADS 2

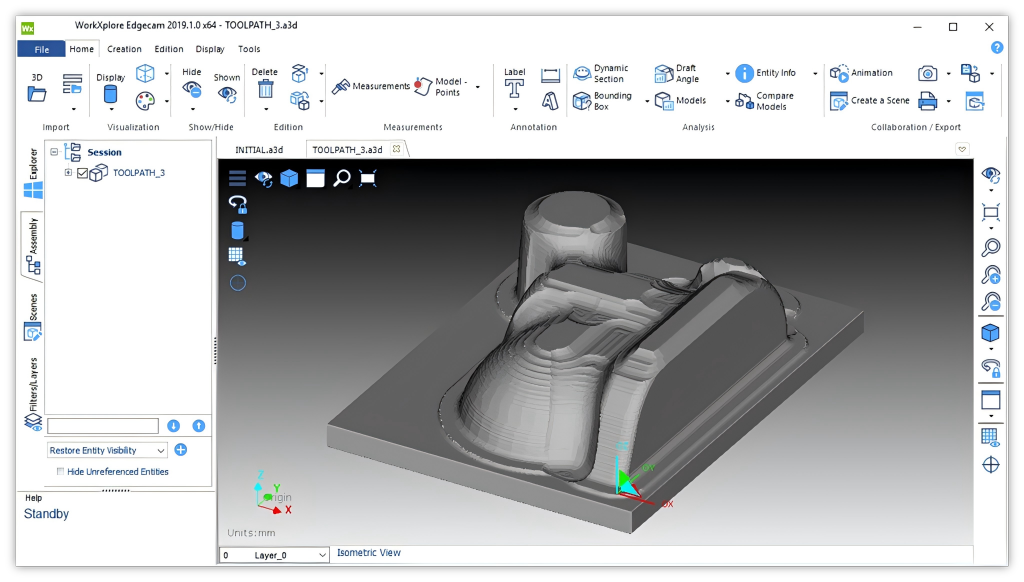

✔TOOLPATH_3.STL 文件将生成/保存在当前工作区中。

案例三

从仿真模型导出 STL 文件

此函数还可用于以STL格式导出仿真模型。

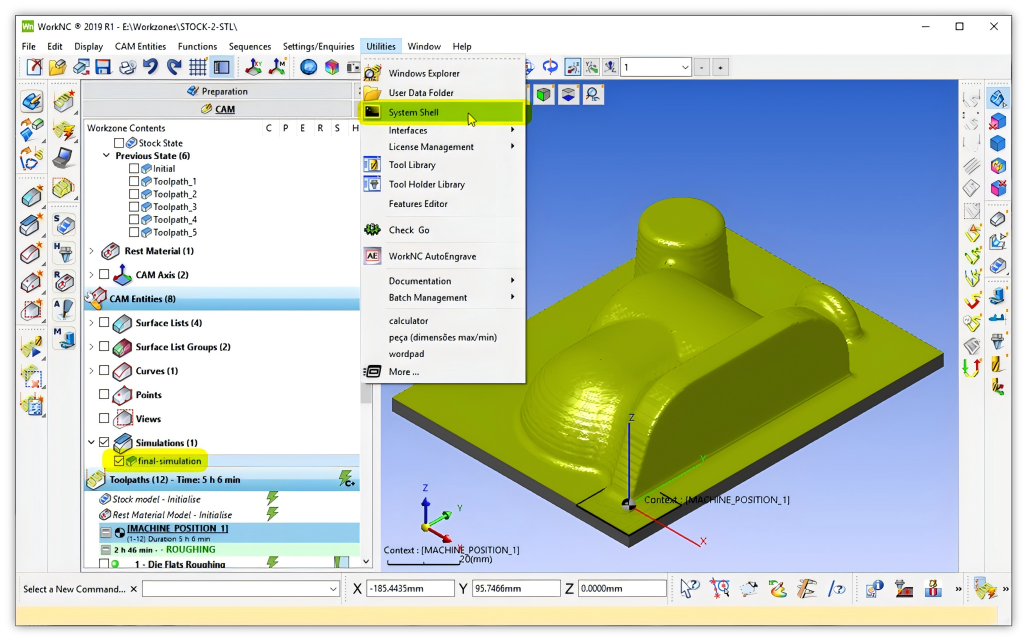

✔ 从现有工作区中，打开Shell窗口：

✔ 在 shell 窗口中，键入以下命令并按 Enter 键：

WNCBIN WNCSTOCK3DTOSTL -INPUT Final-Simulation.s3d -OUTPUT FINAL.STL -DECIM_TOL 0.02 -NB_THREADS 2

✔FINAL.STL 文件将生成/保存在当前工作区中。

提示：

STL 文件将始终保存在 ORIGIN UCS 中；

此命令行不区分大小写（可以与小写/大写一起使用）；

此命令可以从 WORKNC 2019 R1 版本开始使用。
