当头部燃机客户选择3DCC：一场装配精度的攻坚战 原创

在高端装备制造中，燃气轮机是公认的“工业皇冠”。它不仅是航空发动机、舰船动力的核心装置，也承担着能源发电与装备制造的关键角色。

这类设备普遍具有结构复杂、装配精度高和运行负载大的特点。任何细微的装配误差，都可能影响性能稳定，甚至引发严重的安全风险。因此，如何在设计阶段就确保装配精度与运动可靠性，成为燃机企业长期攻关的难题。

近期，一家国内头部燃气轮机客户引入了诚智鹏3DCC智能公差分析软件，以下三个典型场景为行业提供了一个值得借鉴的样本。

静叶摇臂装配：避免运动干涉

在压气机系统中，静叶与摇臂的配合直接决定叶片的可调角度。如果装配间隙控制不好，就会出现卡滞、磨损甚至运动失灵的问题。传统做法往往需要现场试装反复确认，既浪费时间，也无法精准定位问题。

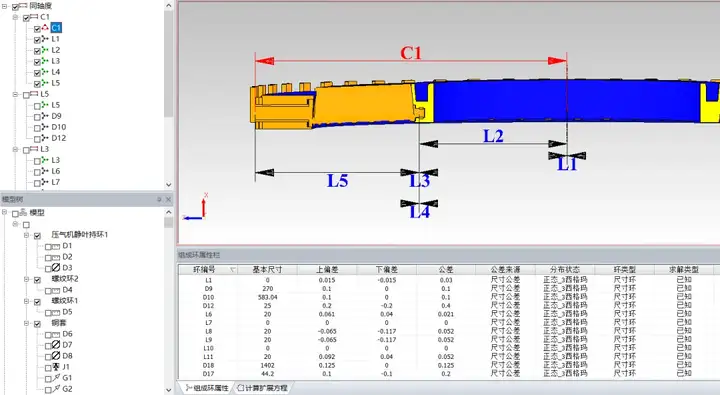

在该项目中，3DCC采用虚拟装配与尺寸链建模的方式，在三维模型上还原叶片-摇臂-铜套-持环等装配关系。软件自动识别各装配面的配合关系，并对极限状态下的间隙进行仿真计算。当仿真发现存在干涉风险时，3DCC通过公差传递分析与传递系数/贡献率提示，给出可行的尺寸调整方向以消除干涉。

叶片同步转角：保障转动协调一致

燃气轮机导向机构中，多组叶片需保持同步转动以保证气流分布与整机效率。该同步由摇杆、销轴、转动轮等机构联动实现，任何局部几何或装配误差都可能造成角度不同步，从而影响整机性能。

在客户案例里，3DCC读取原始MBD/三维模型，并在仿真建模中添加诸如角度约束、孔轴浮动约束等装配约束，模拟摇杆的运动过程，实时计算叶片的响应角度变化。软件同时输出误差的贡献率分析，帮助工程师判断“哪个零件或哪个装配环节对角度偏差贡献最大”，从而有针对性地公差分配。

端面基准分析：稳固装配基准，控制整机对称性

燃气轮机的高转速运行对装配对称性和平衡性要求极高。尤其是轴套与端面的定位误差，哪怕只有微小偏差，都可能在旋转中被放大，产生振动或不平衡。

3DCC通过三维约束建模，对关键装配面的接触约束、孔轴倾斜约束等进行综合仿真，模拟由于孔轴间隙造成的倾斜与偏移现象。软件在仿真中自动计算各装配件在极限偏差下的姿态变化，识别出端面倾斜、偏摆的潜在风险点，帮助工程师提前优化基准方案，确保整机装配稳定可靠。

综合来看，3DCC在燃气轮机项目中的价值，体现在它让工程师能更早、更准确地掌握装配规律。无论是通过虚拟装配减少试装次数，让装配流程更高效；还是用运动仿真量化多部件间的角度偏差，让联动精度更可控；亦或是在设计阶段验证端面基准，确保整机结构更稳定。这些能力共同构成了燃气轮机装配精度提升的关键支撑。相比以往依赖经验的做法，3DCC让设计验证更科学、制造过程更从容，也让“高质量”真正落到每一个装配细节之中。
