技术推介 | 告别破坏性试验！工业CT如何精准透视材料“隐形缺陷”？

随着高端制造业的快速崛起——尤其是航空航天、新能源汽车、电子半导体、复合材料等先进领域的产业升级，工业CT无损检测已成为产品质量控制、失效分析、工艺优化以及新材料研发的关键技术手段。传统二维影像与破坏性检测在"精密化、原位化、定量化"趋势下越来越力不从心，难以满足现代制造业对内部结构可视化与真实工况还原的双重要求。

然而，传统检测手段仍面临重重看不清、破坏性检测、内腔测不到、工况难还原等核心挑战。尤其在高精度与多物理场耦合场景下，传统方法的分辨率、穿透能力与原位加载能力均捉襟见肘。

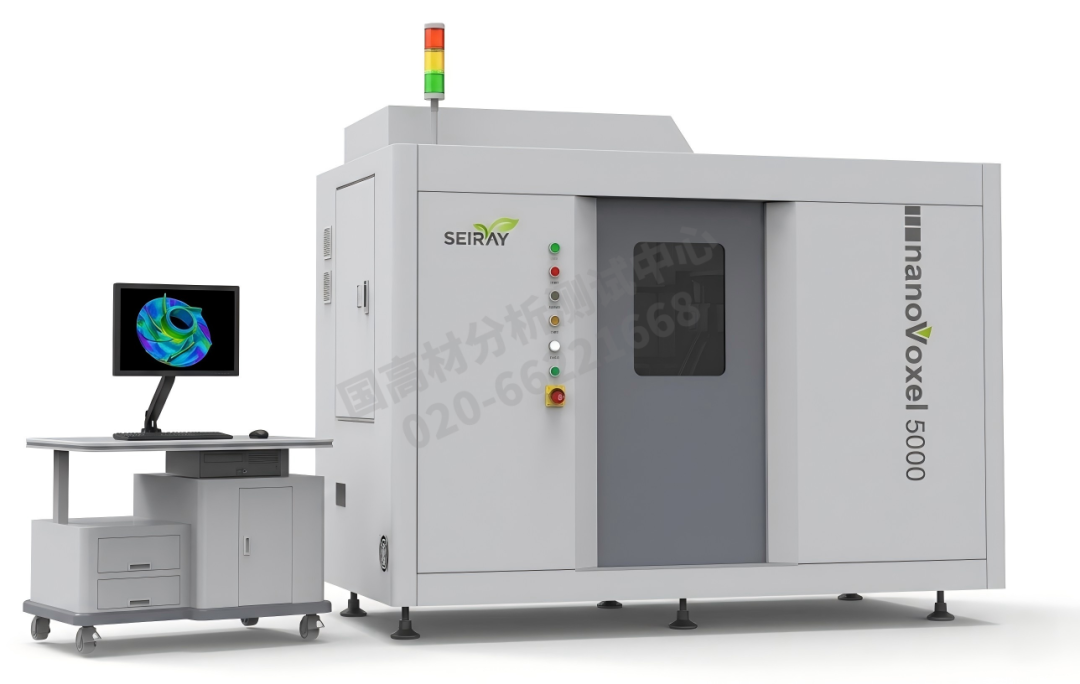

国高材分析测试中心推出工业CT无损检测服务，依托 nanoVoxel-5000 双射线源微纳CT 平台，配备 500nm 最高空间分辨率、160kV 透射靶与 300kV 反射靶双射线源、20kN 多场耦合原位加载装置，为客户提供覆盖"缺陷—结构—尺寸—原位"全维度的一站式检测解决方案。

一、设备能力：nanoVoxel-5000 双射线源微纳CT

核心硬件配置

• 开放式透射靶 X 射线源：最高电压 160kV，最高分辨率，适用于轻、薄、低密度样品的高分辨成像
• 开放式反射靶 X 射线源：最高电压 300kV，高穿透力，适用于厚、重、高密度样品的深层成像
• 最高空间分辨率：500nm，可清晰辨识微米级纤维、孔隙、晶粒结构
• 探测器成像面积：300mm × 300mm
• 最大样品尺寸：400mm × 450mm（直径 × 高度）
• 样品仓承重：25kg，可承载工业级零部件
• 原位加载装置：支持 20kN 静/动态加载（拉伸/压缩），-20°C~160°C 全温域温度加载，实现"力-热"多场耦合条件下的原位测试成像

技术优势

• 无损、三维、高分辨：利用 X 射线的穿透能力，无损、高效地获取样品内部立体结构信息，最高空间分辨率达 500nm
• 定性、定量分析：根据样品内部密度差异进行定性判断，通过数据分析软件可进行尺寸、孔隙率、组分分布、取向、张量等精确定量分析
• 双射线源覆盖多种测试需求：覆盖塑料、金属、半导体、复合材料等绝大部分材料种类
• 多元化扫描模式：具备圆轨迹扫描、螺旋扫描、超视野扫描和拼接扫描等多种模式，满足不同类型样品需求
• 多场耦合原位加载装置：原位研究温度、应力/压力等多场耦合条件下的内部结构变化，揭示宏观性能与微观结构演化的内在机制

二、四大核心功能

• 缺陷检测与失效分析
• 精准识别裂纹、断线、孔隙等内部缺陷，适用于材料/构件服役过程中的早期失效定位与根因分析。
• 材料微观结构三维表征
• 直观表征纤维取向、颗粒分布、孔隙分布等微观结构特征，为新材料研发与配方优化提供可视化数据支撑。
• 尺寸计量与装配验证
• 准确测量关键尺寸、装配关系及壁厚结构，实现非接触式三维尺寸计量，符合精密制造的高精度公差要求。
• 4D 动态原位测试
• 捕捉力、热多场耦合条件下的内部结构演变过程，结合原位加载装置实现"测试-加载-成像"一体化研究。

三、核心应用领域

• 航空航天：钛合金铸件、高温合金叶片、复合材料构件等关键件的内部质量评估
• 电子半导体：芯片封装、PCB 板、连接器、晶圆、晶体管等微电子组件的封装缺陷与结构表征
• 新能源汽车：动力电池模组、电机壳体、电控系统等核心部件的内部结构与一致性评估
• 复合材料：碳纤维增强复材、轻量化部件等的纤维分布、孔隙率与界面结合分析

扩展应用：电池能源、3D 打印、多孔材料、铸造焊接、动物医疗、地质土壤等领域同样适用。

四、资质与服务保障

国高材分析测试中心是国家先进高分子材料产业创新中心检测平台，已通过 CNAS（中国合格评定国家认可委员会）认可与 CMA（资质认定）许可，严格遵循 GB/T、ISO、ASTM 等国际国内标准开展检测服务。

中心立足大湾区、辐射全国，配备 nanoVoxel-5000 双射线源微纳CT 等多套高端检测设备，为航空航天、新能源、电子半导体、汽车、复合材料、电池能源、3D 打印等行业提供从"原材料表征—制件缺陷检测—服役失效分析"的全链路一站式技术服务方案。咨询：020-66221668
