FRED | 逆反射建模的三种方法选择与对比

逆反射器在交通标识、光学测量与传感系统中应用广泛，其核心功能是将入射光沿原路反射回光源方向。FRED光学工程仿真软件提供了多种逆反射建模方法，用户可根据具体应用需求与所需的光线追迹类型灵活选择。

本文将围绕角锥棱镜、脚本散射模型与阵列结构三种典型方法，从光线追迹类型、偏振跟踪能力及GPU兼容性等维度展开对比分析，并结合具体应用场景提供选型参考

角锥棱镜

角锥棱镜是创建逆反射器最简洁的方式，其优势在于同时适用于非相干光线追迹与相干光线追迹，并能跟踪偏振变化。对于FREDmpc版本用户，角锥棱镜还可纳入GPU光线追迹，兼顾精度与计算效率。

脚本散射模型

由微小玻璃珠组成的逆反射材料，其性能常通过BSDF（双向散射分布函数）模型表征，该BSDF通常由样品测量获得。

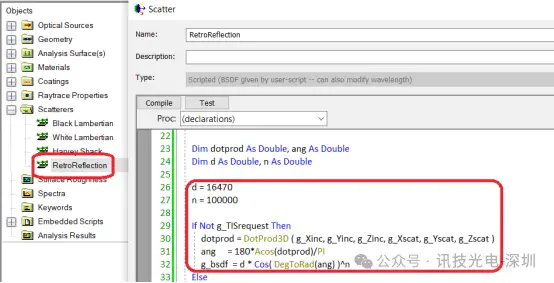

在FRED中，可通过脚本散射模型实现这一表征，BSDF形式为A * |cos(scatter) - cos(incident)|^n，通过调整“A”与“n”参数匹配测量数据。该方法适用于非相干光线追迹，但FREDmpc的GPU光线追迹目前尚不支持脚本散射模型。

阵列结构的光线追迹

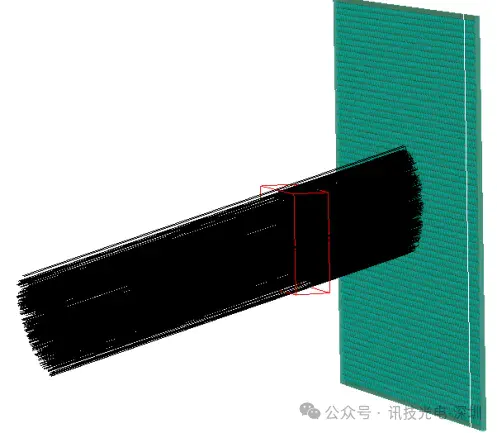

对于由角锥棱镜阵列构成的逆反射片材，最合适的方案是在FRED中按所需规格构建该结构。

此法支持非相干与相干光线追迹，并可跟踪偏振效应。FRED的阵列功能可简化建模流程，若需使用FREDmpc进行GPU光线追迹，也可将结构创建为一组独立的棱镜。

总结

选择何种逆反射建模方法，需综合考虑具体的应用场景、所需的光线追迹类型（相干或非相干）、偏振跟踪需求以及是否兼容FREDmpc的GPU加速等多方面因素。

• 角锥棱镜简单有效，适用于非相干与相干追迹，支持偏振跟踪，兼容GPU追迹；
• 脚本散射模型适用于非相干追迹，参数可调以匹配测量数据，但不支持GPU追迹；
• 阵列结构适用于详细片材建模，支持相干/非相干追迹及偏振效应，可选用阵列功能或独立棱镜建模。

FRED为逆反射建模提供了从单棱镜到阵列结构、从几何追迹到散射模型的多层次解决方案，用户可根据追迹类型、偏振需求及计算平台灵活选用。
