无网格划分新技术midas MeshFree - 瞬态响应分析案例
更新于2019年1月22日 10:30MeshFree是MIDAS公司最新发布的一款免网格划分的软件，在MeshFree的分析过程中，工程师不需要进行模型简化和网格划分的操作，其操作流程为：导入CAD模型、输入载荷和边界条件、查看分析结果，三步骤的分析流程为工程师节省了大量时间。
从现在开始我们带您走进midas MeshFree的世界，让您感受midas MeshFree分析的简便、高效和可靠。
简便 高效
今天为大家带来的是瞬态响应分析模块，针对下面的机器人模型，用MeshFree进行分析。

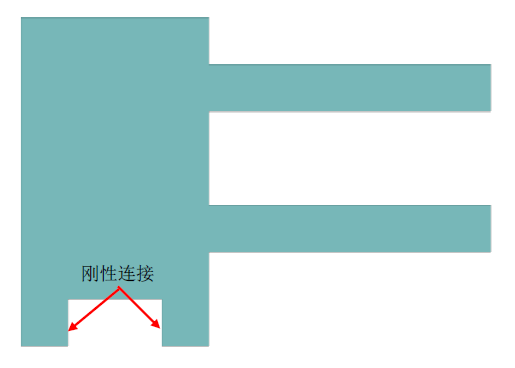

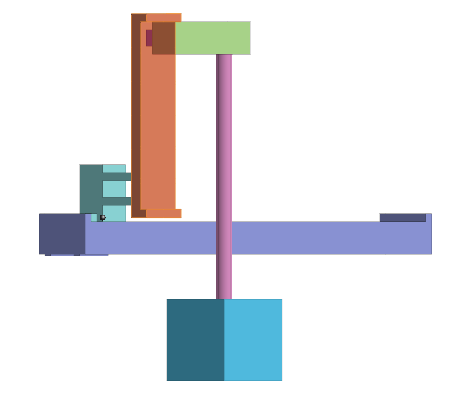

模型中一共七个部件，各部件之间采用焊接接触。对上图中小部件的两个内面设置刚性连接，并对刚性连接点进行约束。最后在该点施加随时间变化的速度载荷。

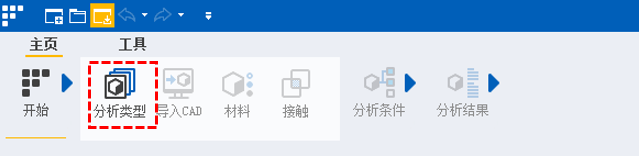

①新建项目，并选择分析类型

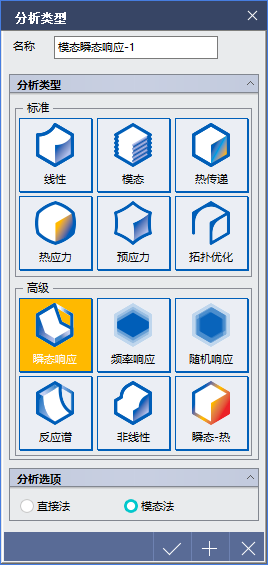

选择瞬态响应分析，方法选择模态叠加法。

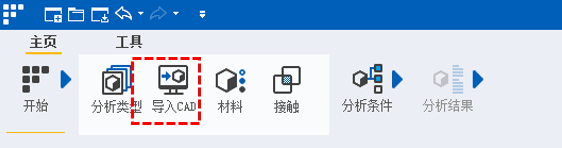

②导入CAD

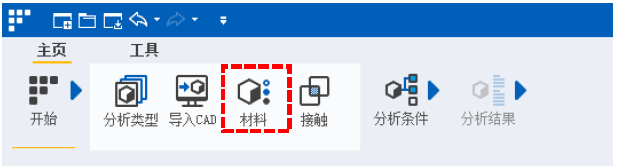

③选择材料模型

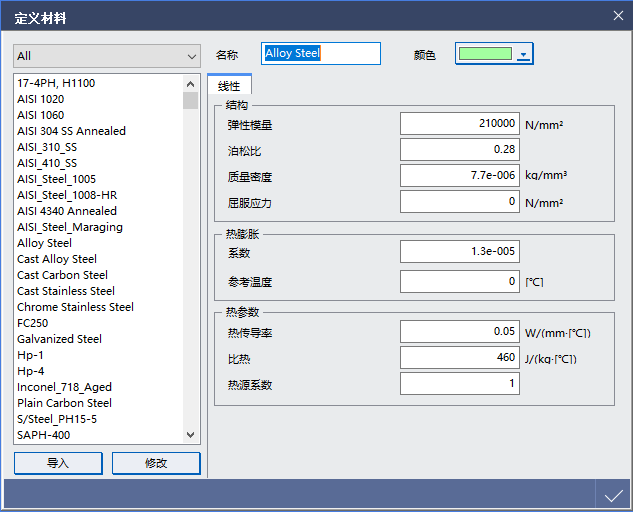

各部件材料选择默认的Alloy Steel。
④接触设置

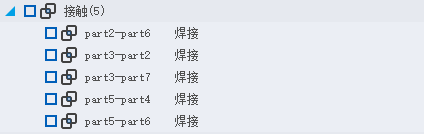

各部件之间的接触采用程序自动创建的接触，接触类型为焊接接触。
⑤施加边界条件和载荷

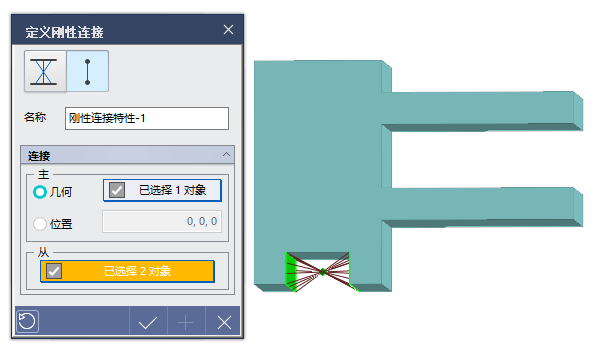

定义刚性连接

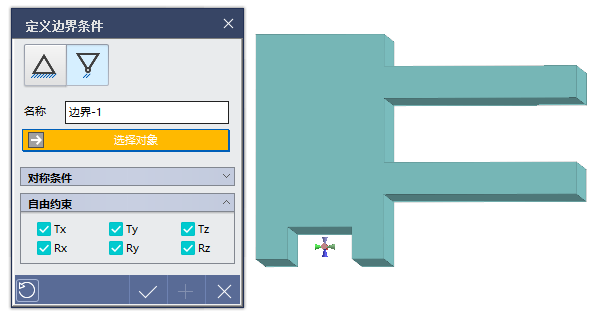

定义约束

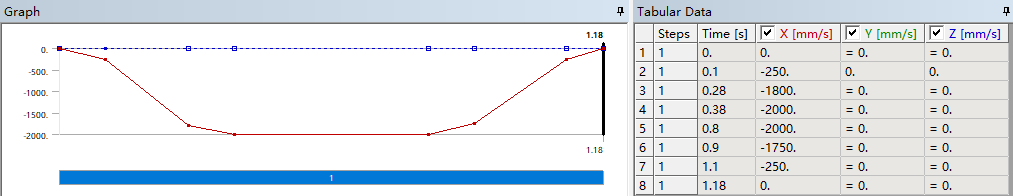

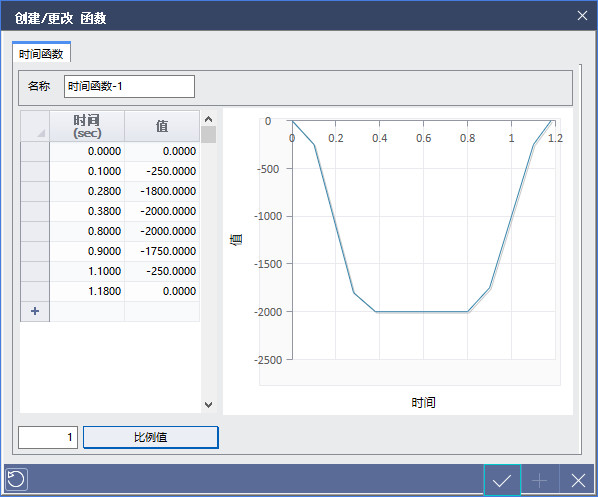

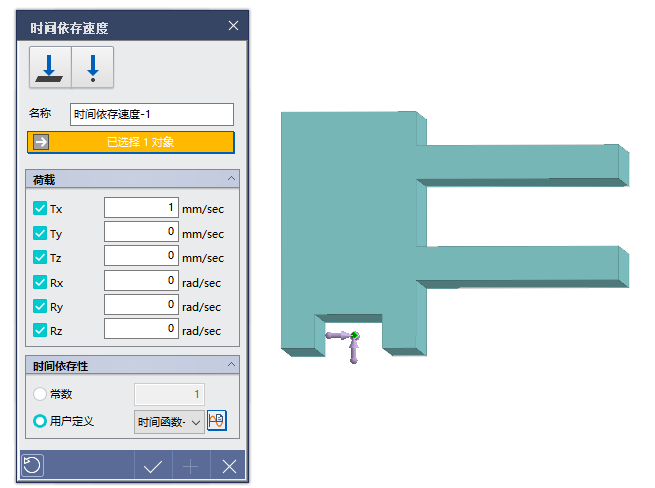

定义瞬态速度载荷
⑥分析设置

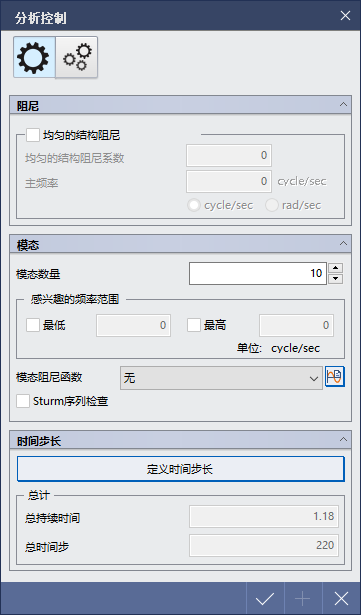

瞬态响应分析控制

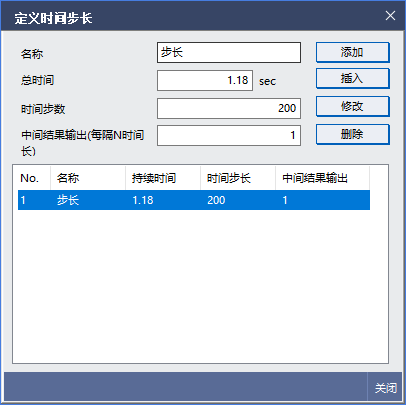

定义时间步
⑦求解后查看结果

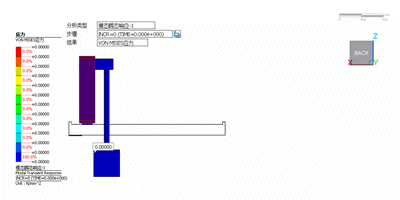

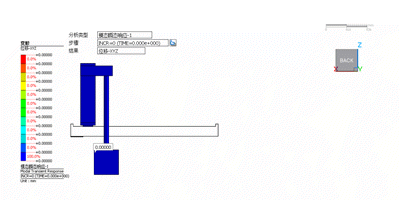

MeshFree位移动画
MeshFree应力动画
MeshFree瞬态响应分析—总体随时间的响应
同样，利用ANSYS软件对该模型进行了瞬态动力学分析，也给出了整体结构的总体响应云图。
ANSYS动画-位移
ANSYS动画-应力
随后，提取模型中杆件中部一点的变形和应力的时程数据，进行对比

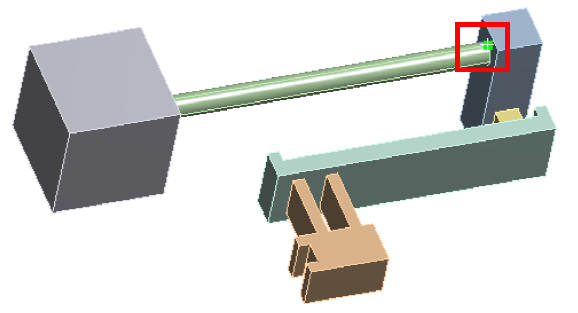

提取点所在位置

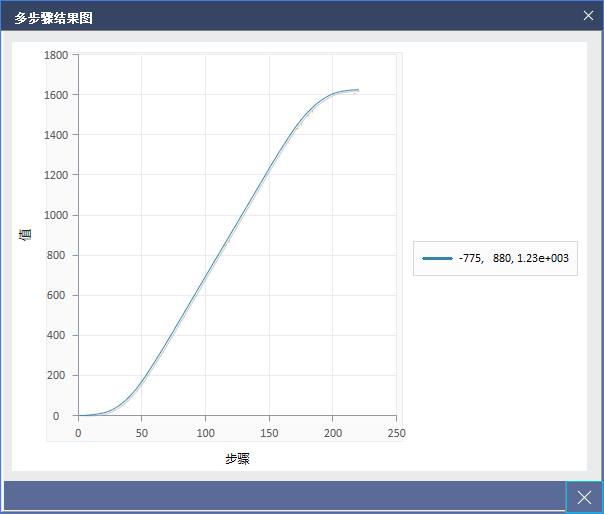

MeshFree中该点位移时程曲线

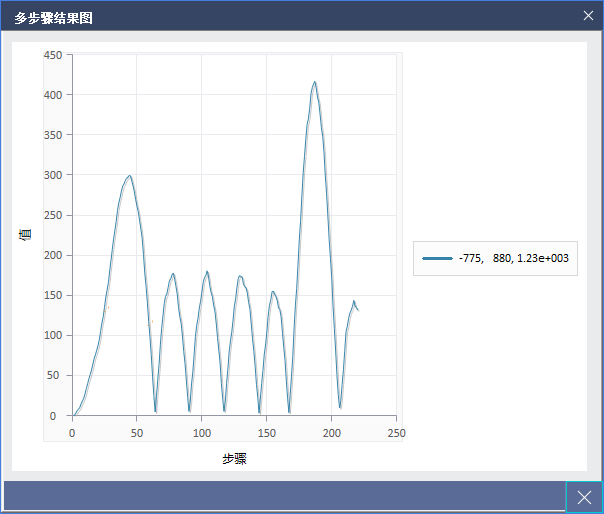

MeshFree中该点应力时程曲线

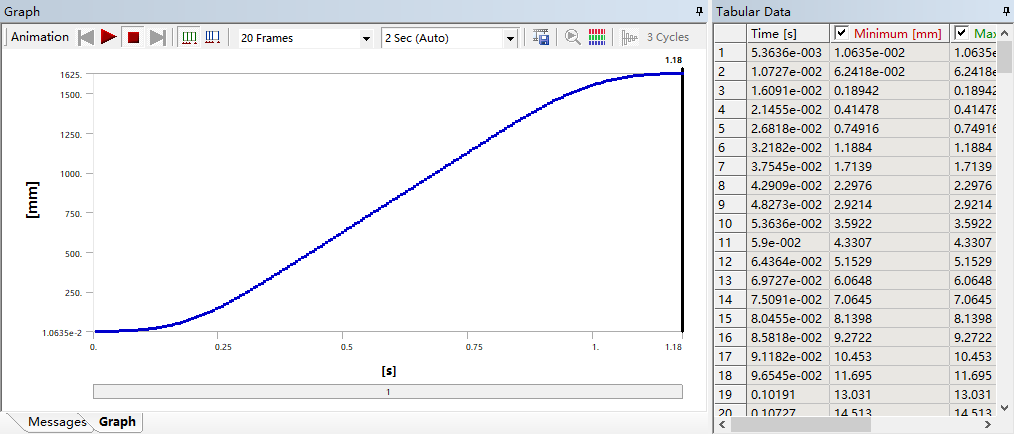

ANSYS中该点位移时程曲线

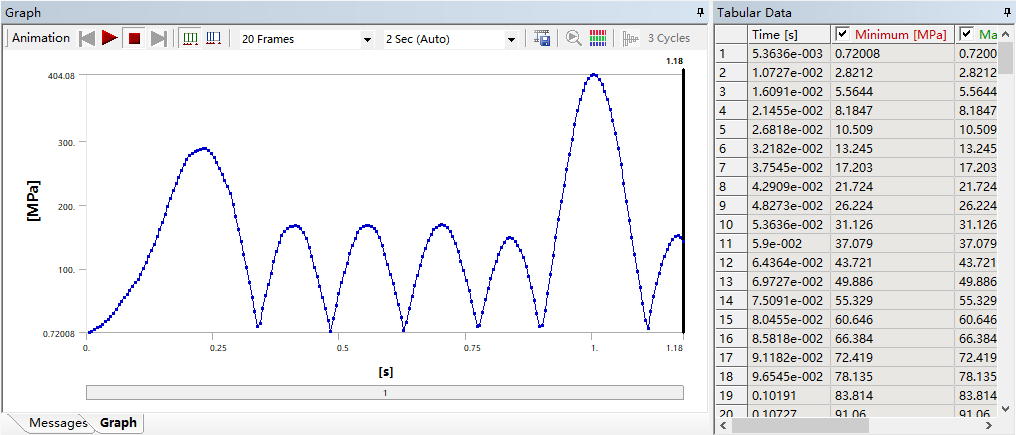

ANSYS中该点应力时程曲线
经过上述云图及曲线的对比，两款软件计算时程响应是一致的，也说明MeshFree的瞬态响应分析模块结果是准确的。
可靠
ANSYS分析过程
①选择分析类型

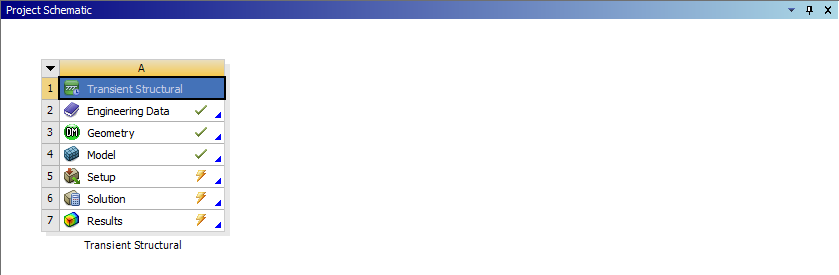

进入ANSYS Workbench，将瞬态响应分析模块（Transient Structural）拖入工程面板。
②导入几何
③设置材料模型
为保证两款软件数据对比的合理性，材料的选择与MeshFree一致。
④基础设置
接触采用程序自动创建的接触，接触类型为绑定接触。

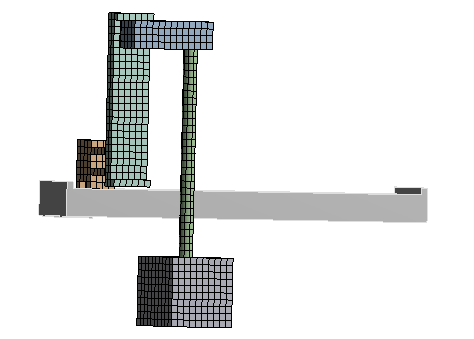

⑤网格划分
由于物体较规则，只需设置网格的总体尺寸即可。
特备注意的是，下方长块部件只做显示导轨的作用，不参与计算，因此设置为刚体。

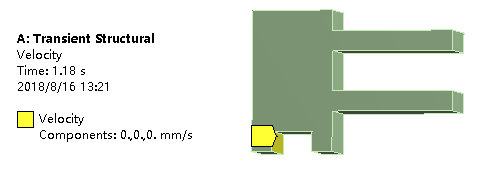

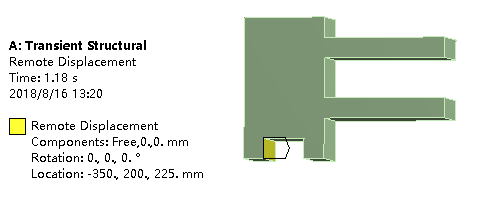

⑥设置边界条件和载荷

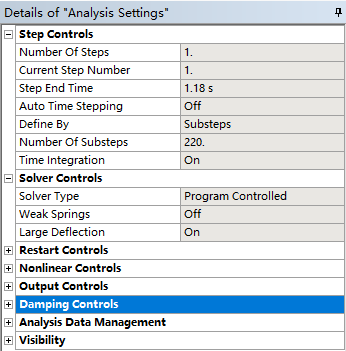

⑦分析设置
⑧提交计算
