SYSWELD的平板焊接热弹塑性仿真分析 原创

985工学硕士，丰富桥梁结构/钢结构仿真仿真分析经验

1、焊接仿真的研究人员 2、需要快速入门学习SYSWELD软件操作的研究人员 3、需要进行平板单道焊/多道焊进行研究分析的研究人员 4、需要基于热弹塑性仿真分析结果提取变形量或固有应变的研究人员

1、人无我有：市场较少的SYSWELD软件焊接仿真教程，且构件命名方法符合SYSWELD软件规范，能据此自动识别焊缝 2、人有我强：网格划分操作较为细致，讲解SYSWELD软件网格划分各步操作

1、以最高效的方式学会SYSWELD的多道焊模型建立及仿真分析的全流程操作； 2、逻辑较为清晰，通过大纲的罗列，方便学习以及查找建模分析步骤； 3、网格划分设置方法细致，过渡网格设置讲解，便于输出效果较好的示意图； 4、模型难度适中且适用性广，可以据此延伸到单道焊，T形坡口焊接，变厚度板焊接等问题； 5、本课程的构件命名方法符合SYSWELD软件规范，软件能据此自动识别焊缝 5、提供SYSWELD模型源文件

以某大跨度钢斜拉桥结构的桥位焊接的平板多道焊问题分析为例，用最新的工程实例参数，以最高效的方式学会SYSWELD的多道焊模型建立及仿真分析的全流程操作；通过罗列大纲整理建模流程输出课程，方便学习以及查找建模分析步骤；

按课程顺序，核心内容主要包括以下几点：

1、AutoCAD/平板多道焊模型的二维模型建立

2、平板焊接试件的坡口及技术参数介绍，相关理论计算示例

3、SYSWELD/导入CAD建立的二维模型并进行2D网格设计

4、SYSWELD/进行3D网格的拉伸及镜像，更改PID编号

5、SYSWELD/节点及单元质量检查，构件焊缝分组命名，约束分组命名等

6、SYSWELD/散热面生成及参数定义

7、SYSWELD/焊件实体结构定义，生成焊缝焊件及焊接路径

8、SYSWELD/焊件技术参数定义，焊接相关技术参数设置

9、SYSWELD/初计算即后处理相关操作演示

其中1、2点内容为课程（2 模型建立）的内容；其中3、4点为课程（3 导入及网格划分）的内容；其中5、6点为课程（4 构件命名、约束、散热面）的内容；其中7点为课程（5 焊缝定义）的内容；其中8点为课程（6 焊接荷载设置及计算）的内容；其中9点为课程（7 后处理）的内容；

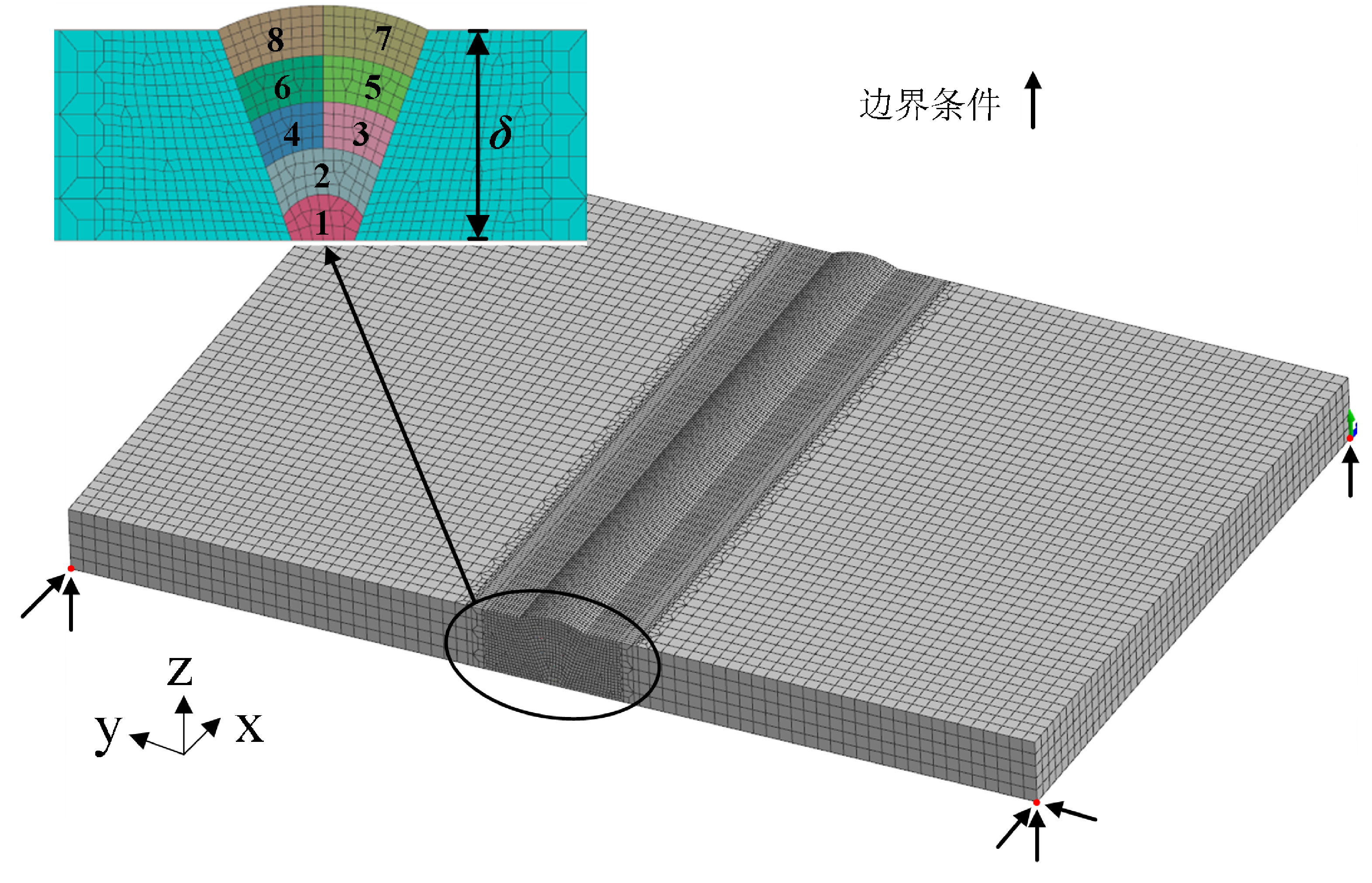

精细化网格划分结果如下图所示：

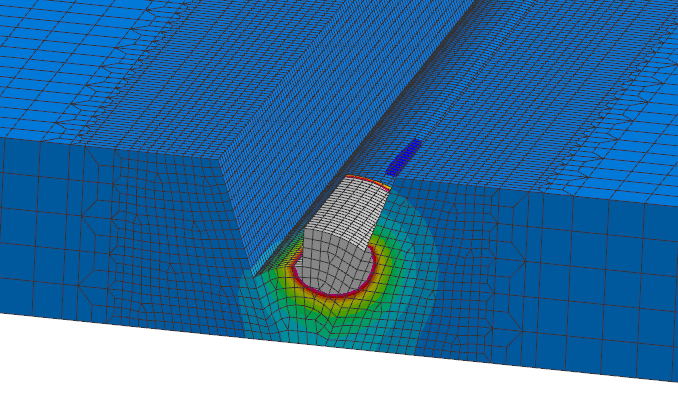

进行焊接热弹塑性仿真分析后可得温度场云图及熔敷断面如下图所示：
