仿真目的

船舶用的污水处理装置要求超小型和高效化。作为装置内部高性能的一环，如下图所示，散气管的曝气量的均衡很重要。本研究中，利用MSC Cradle，通过对分散多相流仿真功能进行气液二相流仿真，对曝气量进行考察和验证，并进行散气管形状的优化设计。

案例分享 | 利用MSC Cradle分散多相流的功能进行气液二相流的仿真的图2

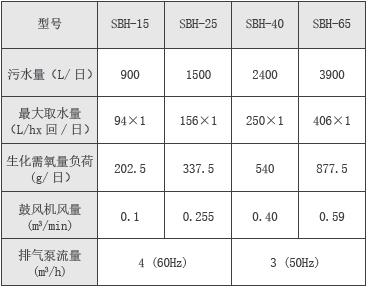

标准参数

案例分享 | 利用MSC Cradle分散多相流的功能进行气液二相流的仿真的图3

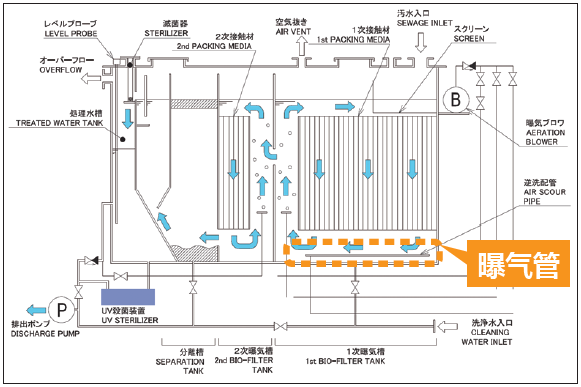

构造图

案例分享 | 利用MSC Cradle分散多相流的功能进行气液二相流的仿真的图4

大晃船舶污水处理装置 SBH系列

仿真算例

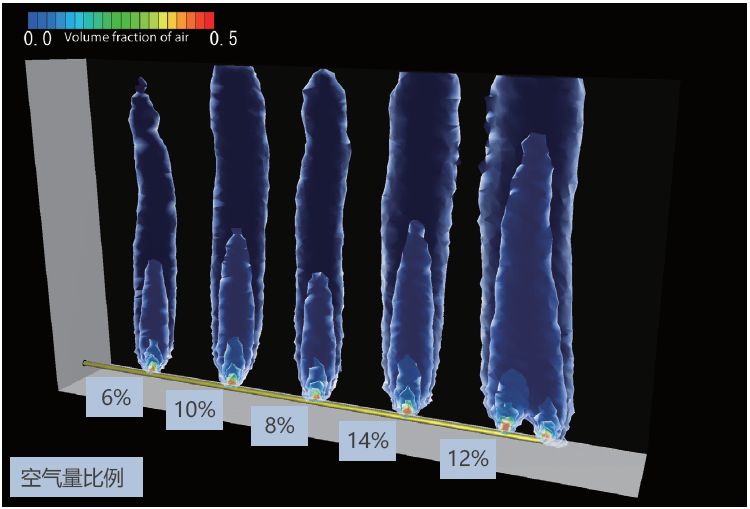

图1是在一定的流入条件下，从曝气管出来的喷出空气量分布的仿真结果。感觉上离空气源近的地方空气吹出的量会多一些，而一旦当空气充满后，出现了与想象相反的现象。如下图2所示，散气管内的流速分布受到空气喷出孔径和配置的影响，改变了喷出后空气扩展分布。因为仿真结果与实验结构基本吻合，在此基础上利用仿真进行散气管形状的优化设计。

案例分享 | 利用MSC Cradle分散多相流的功能进行气液二相流的仿真的图5

图1

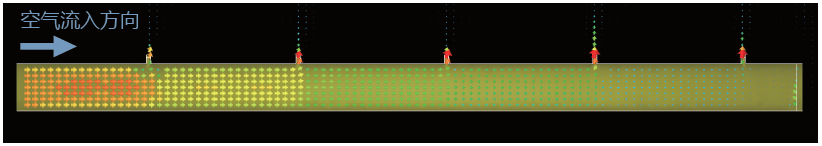

案例分享 | 利用MSC Cradle分散多相流的功能进行气液二相流的仿真的图6

图2

小结

利用MSC Cradle可以不用进行实际的曝气池实验，而通过仿真来设计船用污水处理装置内的散气管。根据仿真结果的指导设计并制作了设备，设计出的设备能够均匀的曝气，再一次证明了MSC Cradle可以作为开发设计阶段的重要工具。（此文由MSC Cradle技术部提供）
