ABAQUS-如何求结构的节点位移单元应力分量和支反力

一.问题

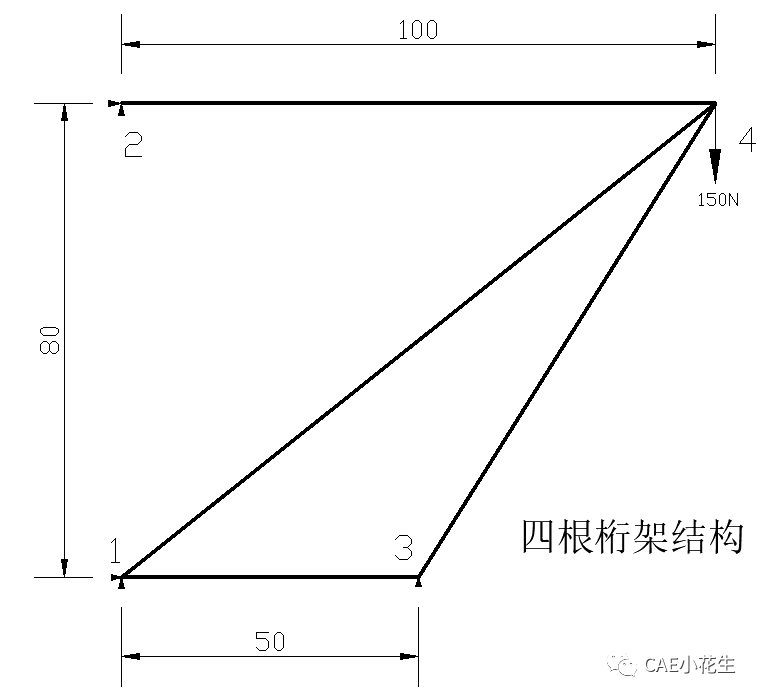

如图1所示，显示了四根桁架结构的尺寸与约束情况，材料为钢，弹性模量设置为2.96Gpa，横截面积为100，求该模型的 节点位移、单元应力分量、支反力。

图1

二.部件与材料

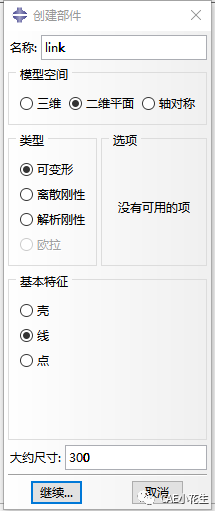

首先按照图1创建部件，选择二维平面，特征为 线，绘制相应的草图，并生成实体，命名为link。

图2

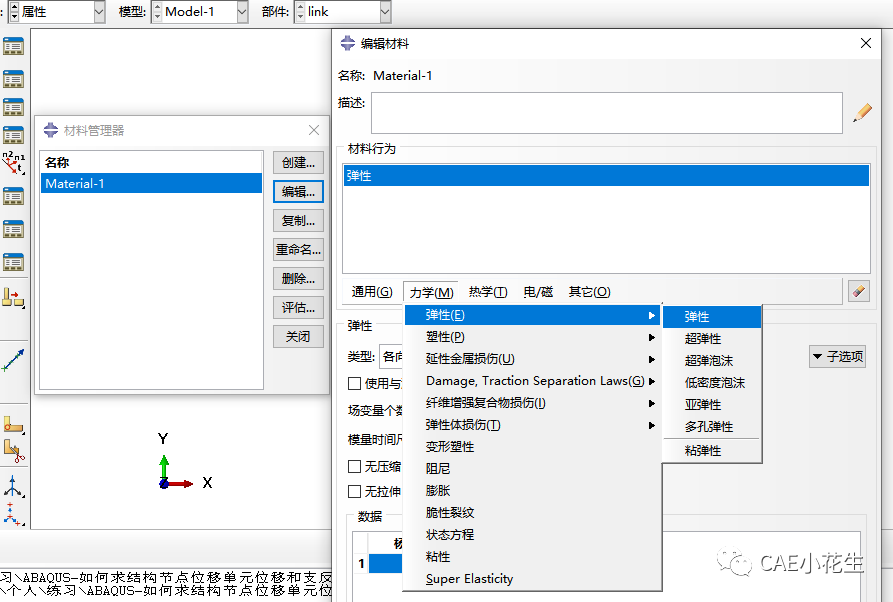

如图3所示，在属性模块创建材料属性，选择力学-弹性，在弹框中填写杨氏模量2960，泊松比0。

图3

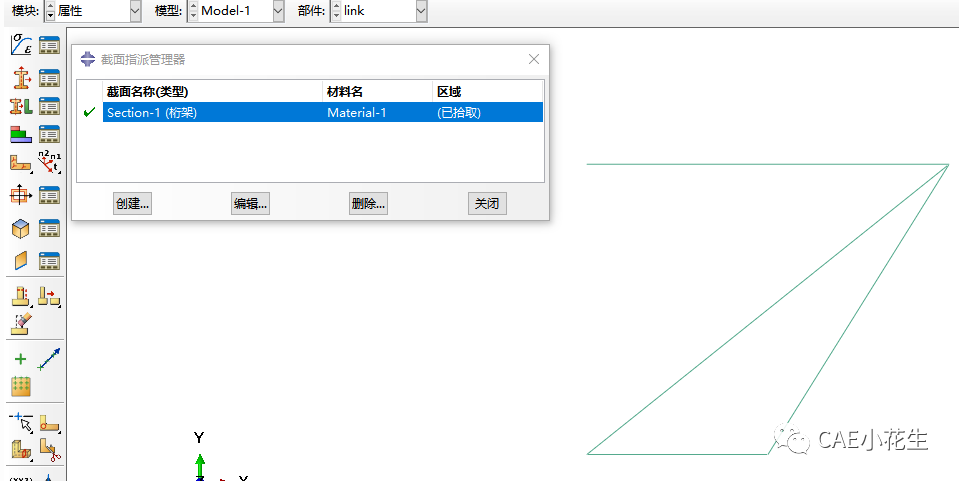

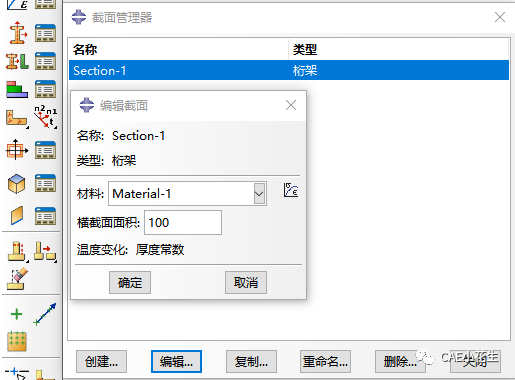

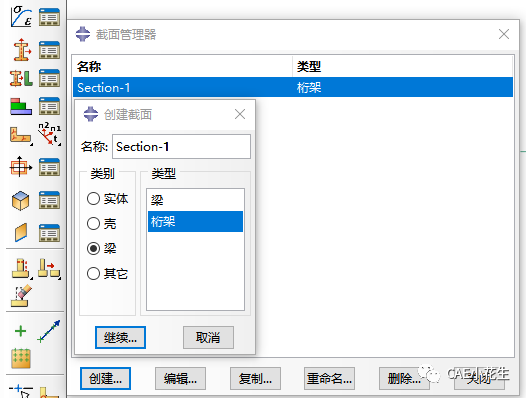

如图4、5、6所示，创建截面，选择类型梁-桁架，并赋予材料属性，填写截面面积为100。

图4

图5

图6

三.装配与分析步

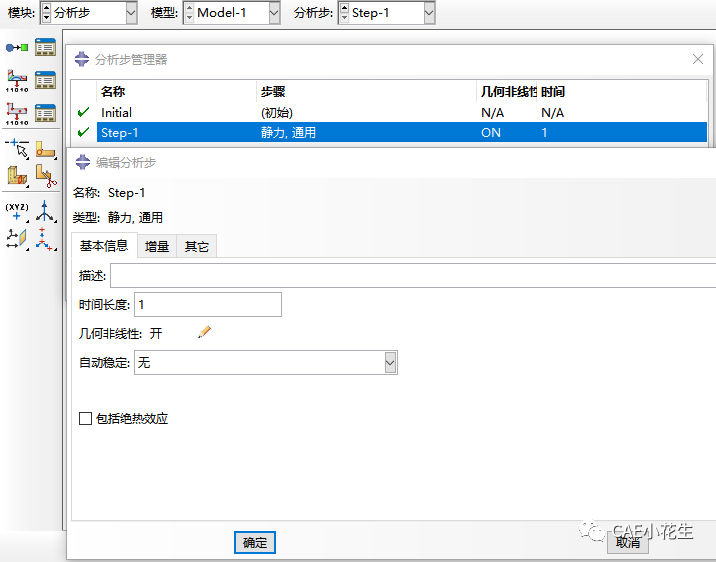

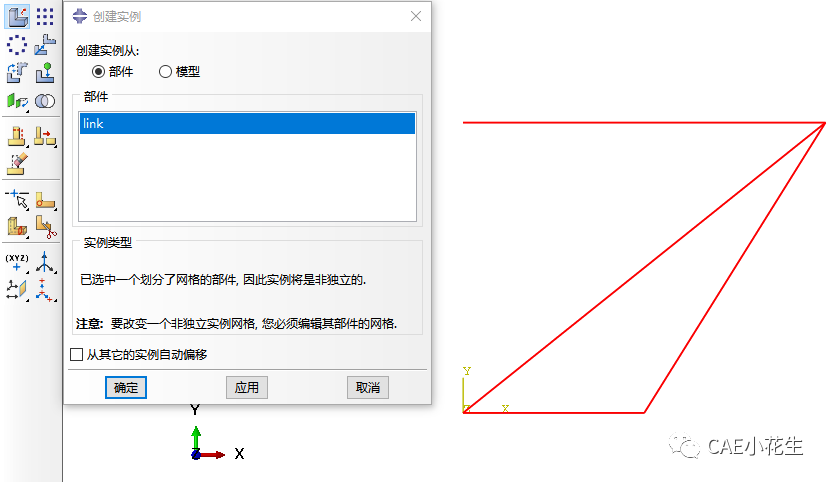

如图7、8所示，将部件进行装配，创建静力通用分析步。

图7

图8

四.边界条件与载荷

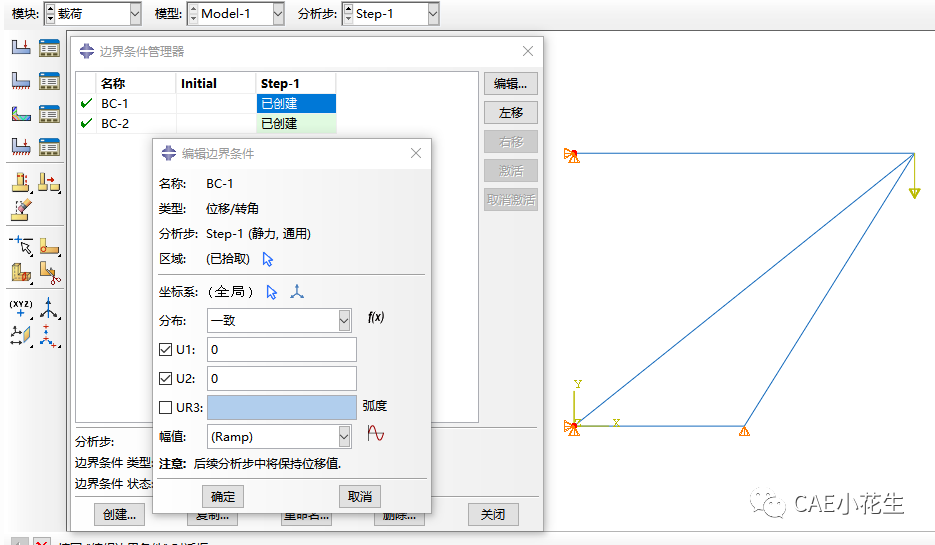

如图9所示，创建边界条件，选择转角/位移，约束点1与点2U1和U2的位移；约束点3U2的位移。

图9

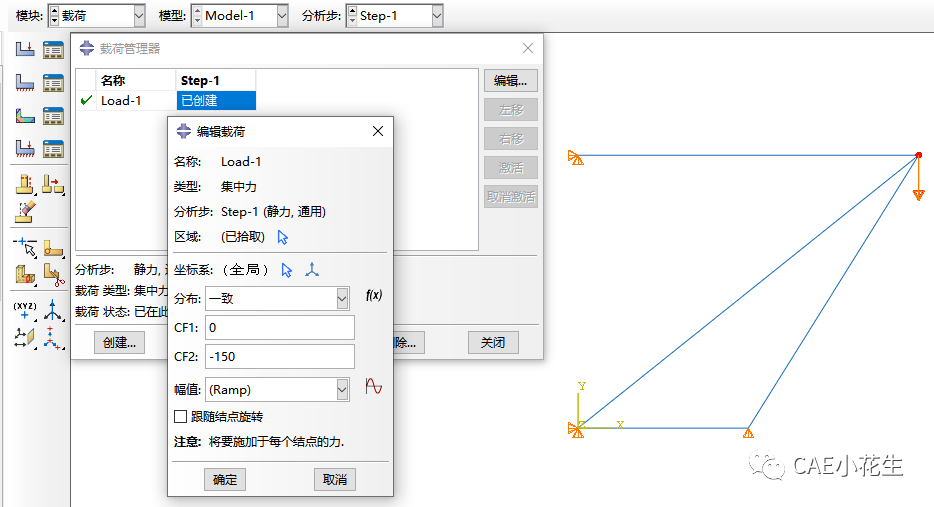

如图10 所示，创建载荷，选择点4，给定集中力CF2=-150N。

图10

五.网格与作业提交

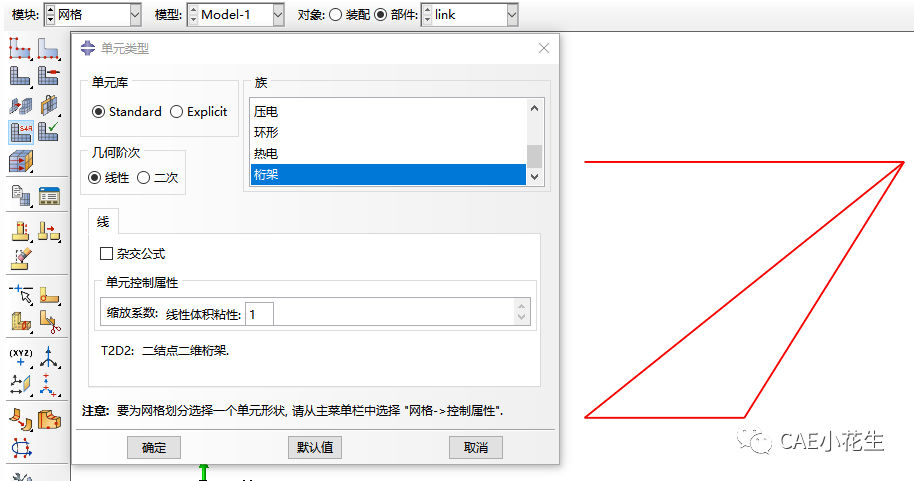

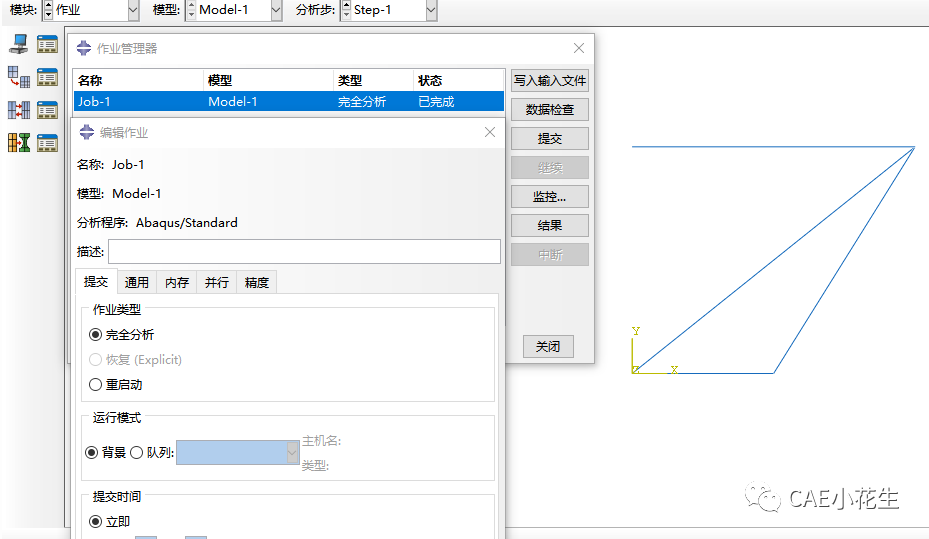

选择单元族为桁架，单元类型为T2D2，提交作业。

图11

图12

六.结果展示与后处理

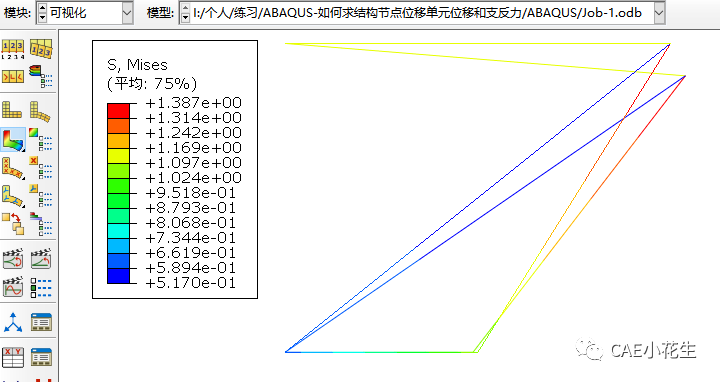

图13是放大之后的变形图，可以看到点4向右下方位移。

图13

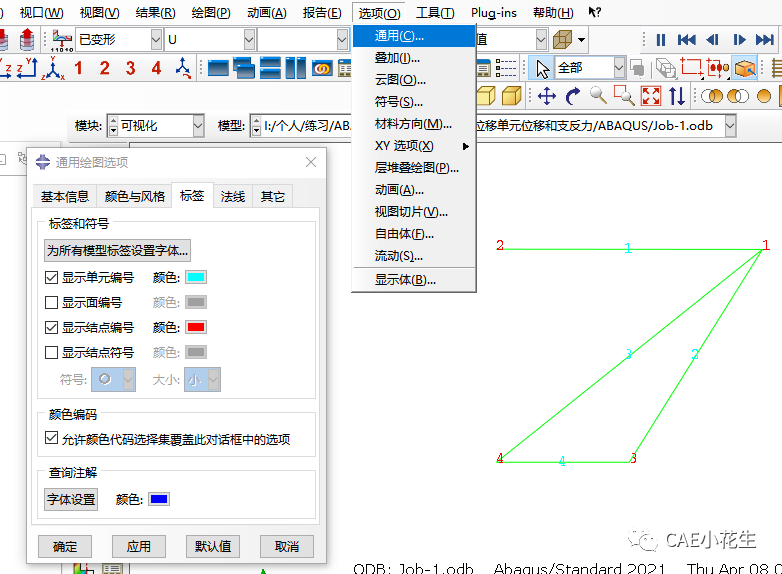

对结果进行处理，提取模型节点位移，单元应力分量和支反力。首先点击进入可视化模块，依次点击选项-通用，在弹框中选择标签，勾选显示单元编号和显示节点编号，在右侧可以自行选择颜色。

图14

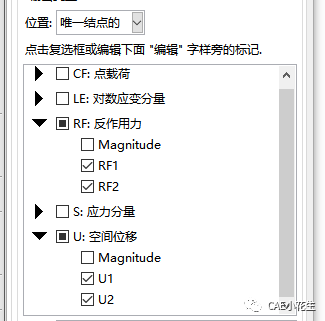

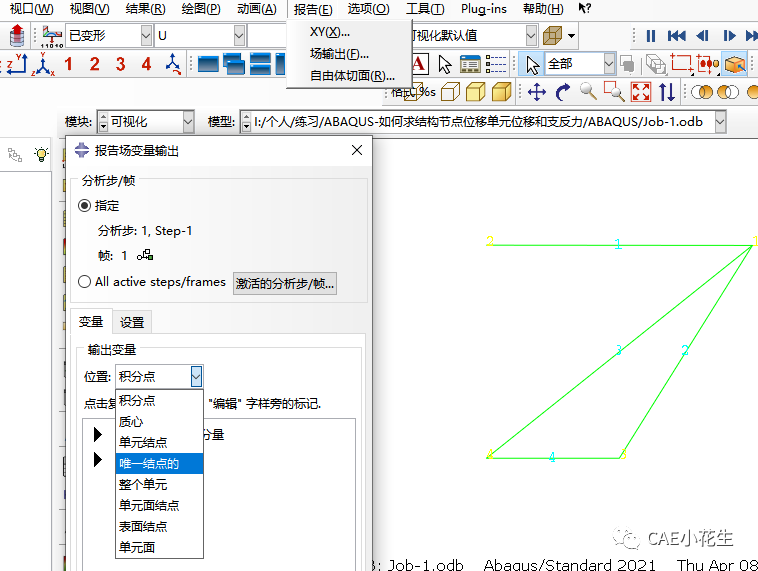

依次点击报告-场输出，在弹框中位置下拉框中选择唯一节点的，在新窗口选择RF下拉菜单中的RF1与RF2；选择U下拉菜单中的U1与U2。这两个输出的是节点位移与支反力。

图15

图16

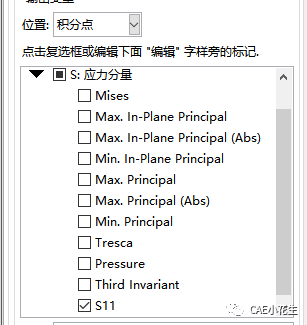

在位置 下拉框中选择积分点，在新窗口选择S下拉菜单中的S11。这输出的是单元应力分量。

图17

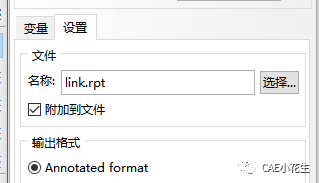

点击窗口的设置按钮，更改名称为link.rpt。

图18

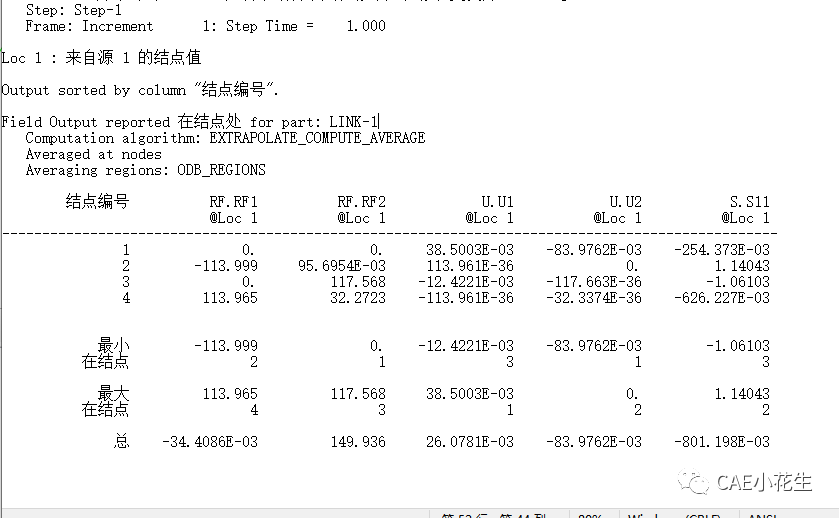

在保存目录中用记事本打开 link . rpt ，即可得到相应的结果。

图19
