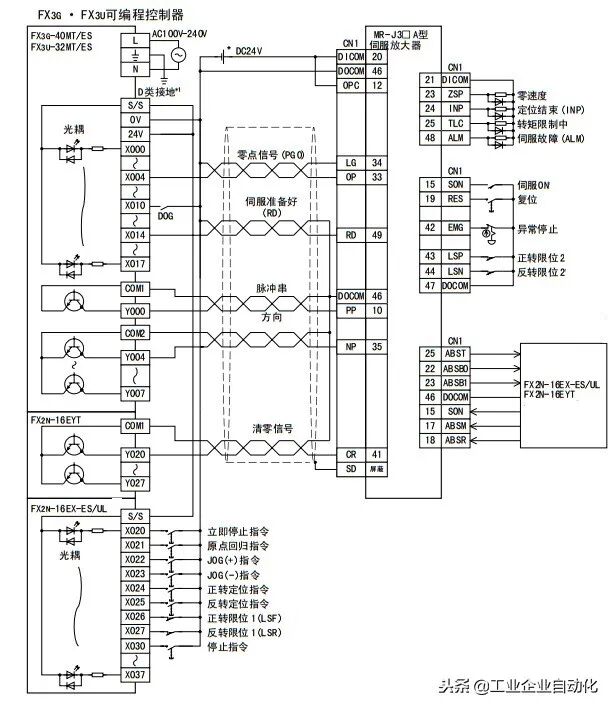

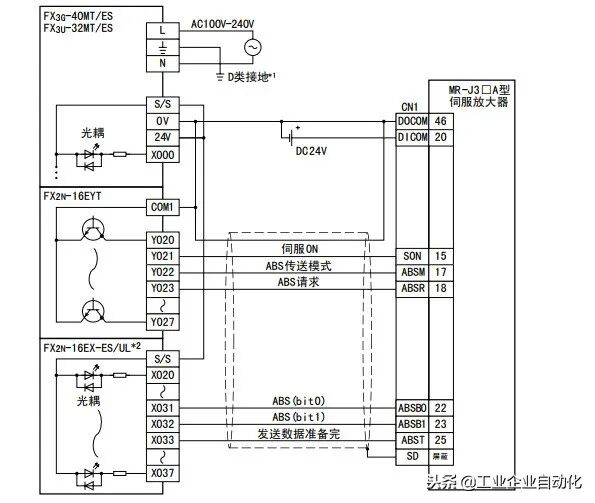

PLC及伺服驱动器接线图

PLC梯形图编程定位脉冲代码控制伺服电机的图1


PLC梯形图编程定位脉冲代码控制伺服电机的图2

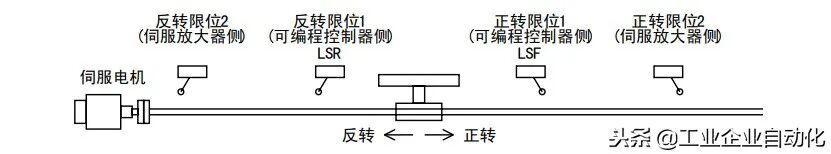

机械运行图

PLC梯形图编程定位脉冲代码控制伺服电机的图3


程序举例

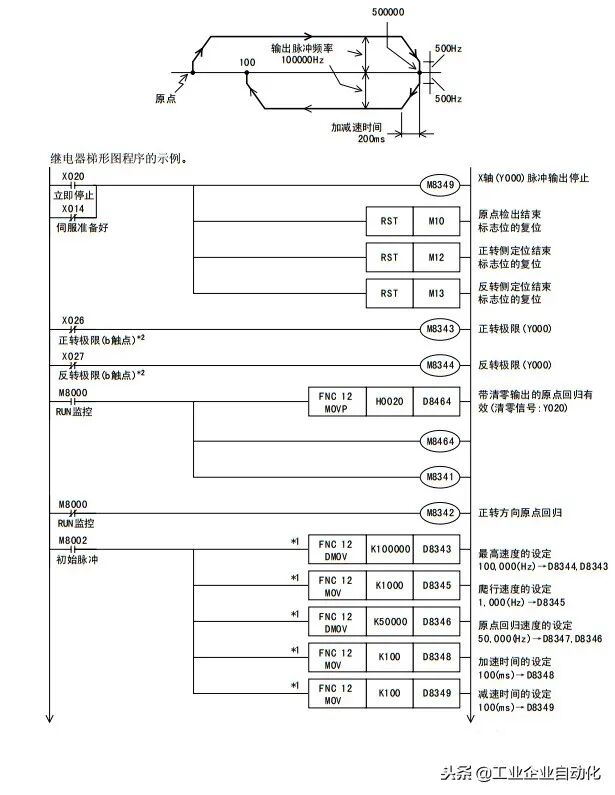

根据下图运行, 采用绝对位置方式进行定位。

PLC梯形图编程定位脉冲代码控制伺服电机的图4


PLC梯形图编程定位脉冲代码控制伺服电机的图5

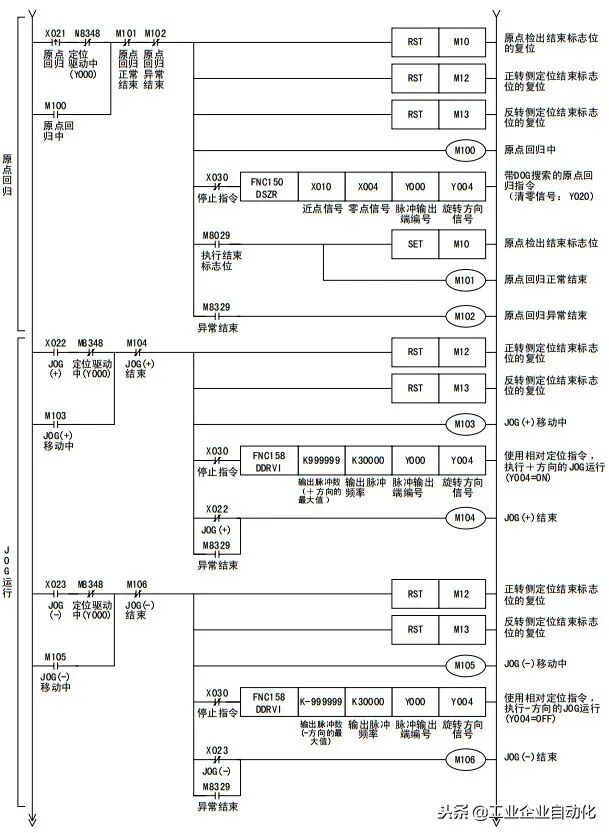

原点回归及点动运行

PLC梯形图编程定位脉冲代码控制伺服电机的图6

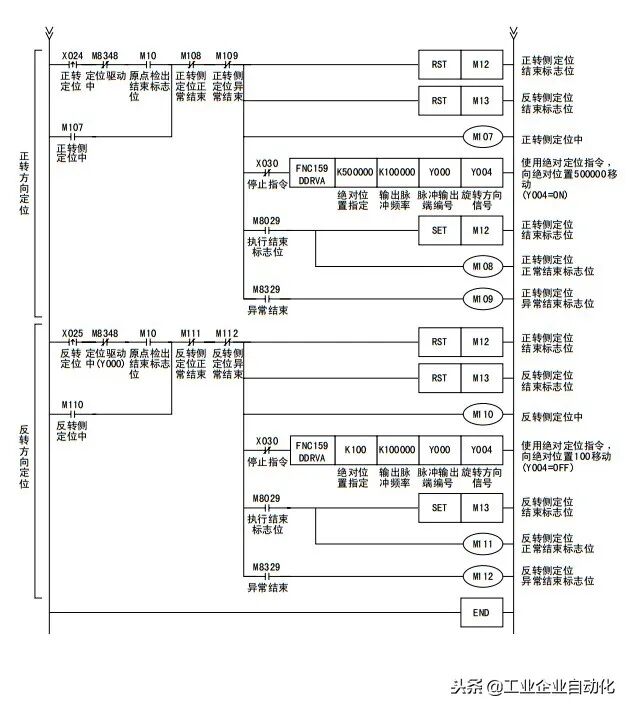

正转定位及反向定位

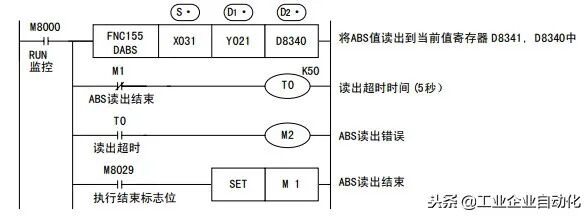

利用ABS指令读出ABS当前值的程序

1) 在脉冲输出端Y000的定位用指令的当前值寄存器中保存ABS数据的程序

PLC梯形图编程定位脉冲代码控制伺服电机的图7
