通过FX3U PLC实例接线讲解点动、自锁和互锁结合，初学者一看就懂

工控PLC学习

2021年5月10日 15:08

工控课堂

工控课堂【www.gkket.com】工程师必备网站

添加微信：gkket123 加入500人工控微信群

电气工控自动化-超万元免费资料

点我免费下载

（DownLoad）

如图所示，主回路为电机三相电的接法，选型是上一级电流一定要比负载大

控制要求

一台电动机，可点动控制，也可长动控制，X0为点动按钮，X6为长动按钮，X1为长动停止按钮，Y0为控制电机的输出信号。
要求：两种控制方式可以互锁

主电路

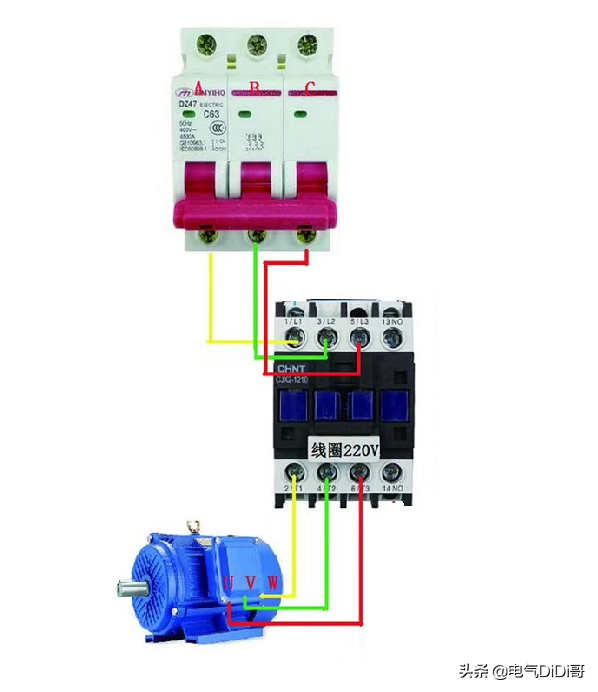

通过FX3U PLC实例接线讲解点动、自锁和互锁结合，初学者一看就懂的图1

控制回路

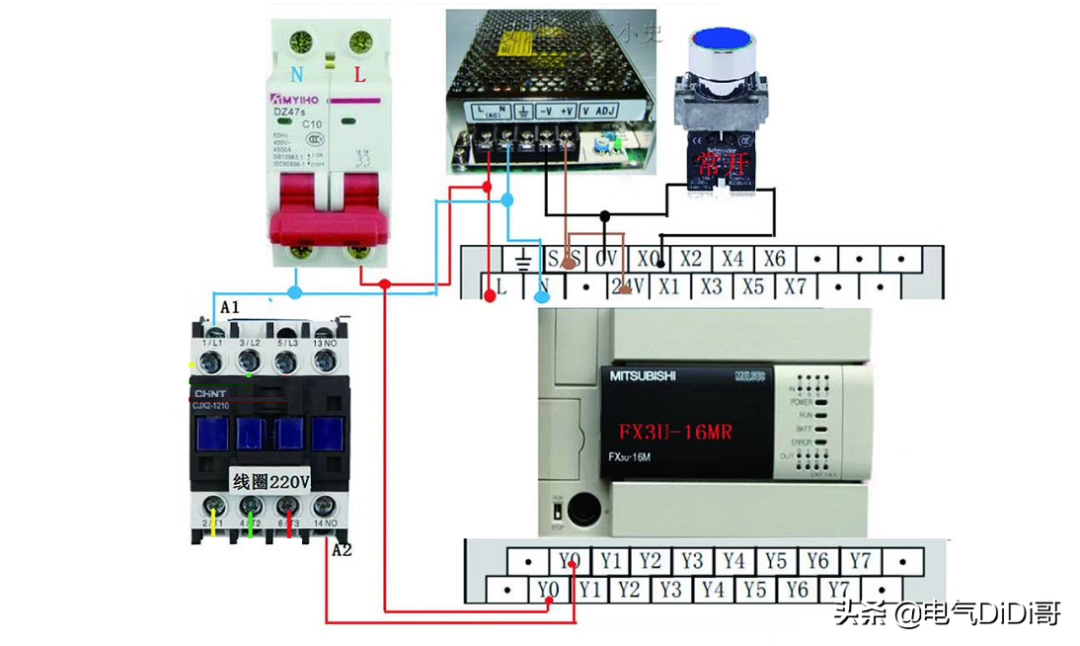

通过FX3U PLC实例接线讲解点动、自锁和互锁结合，初学者一看就懂的图2

整体回路（加两个按钮）

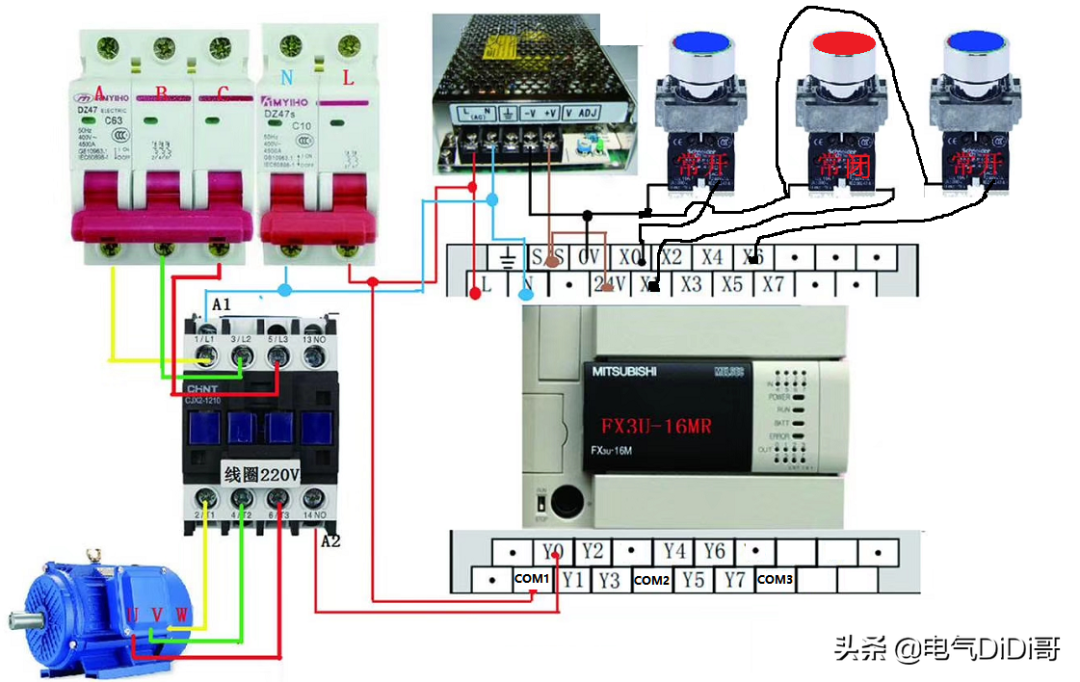

通过FX3U PLC实例接线讲解点动、自锁和互锁结合，初学者一看就懂的图3

编程思想

1、点动控制

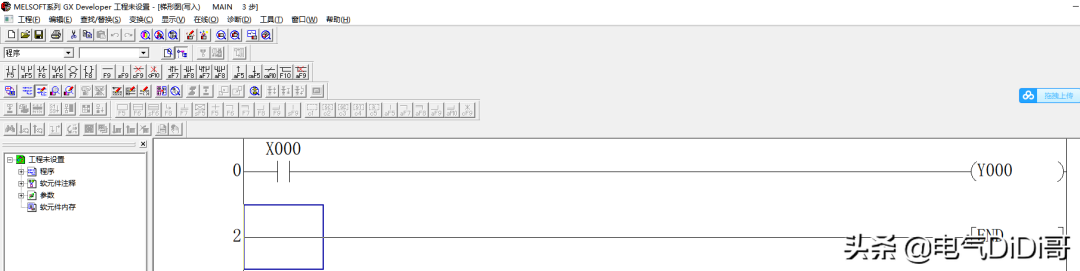

通过FX3U PLC实例接线讲解点动、自锁和互锁结合，初学者一看就懂的图4

2、自锁控制（长动、启保停）

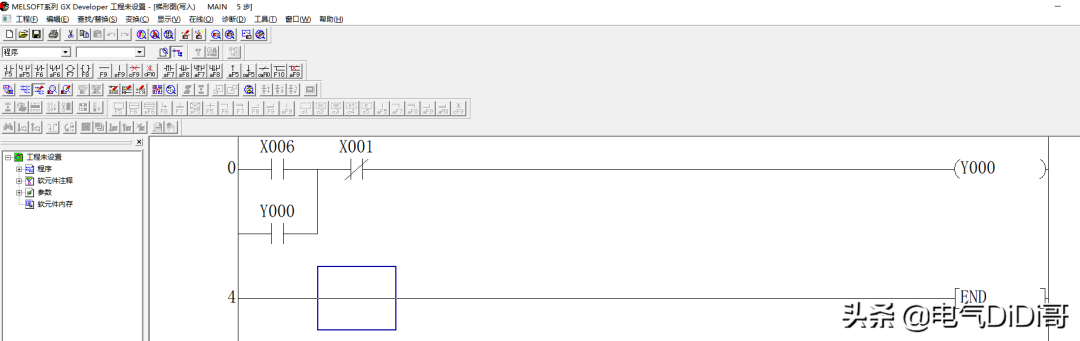

通过FX3U PLC实例接线讲解点动、自锁和互锁结合，初学者一看就懂的图5

根据以上两个步骤，得出

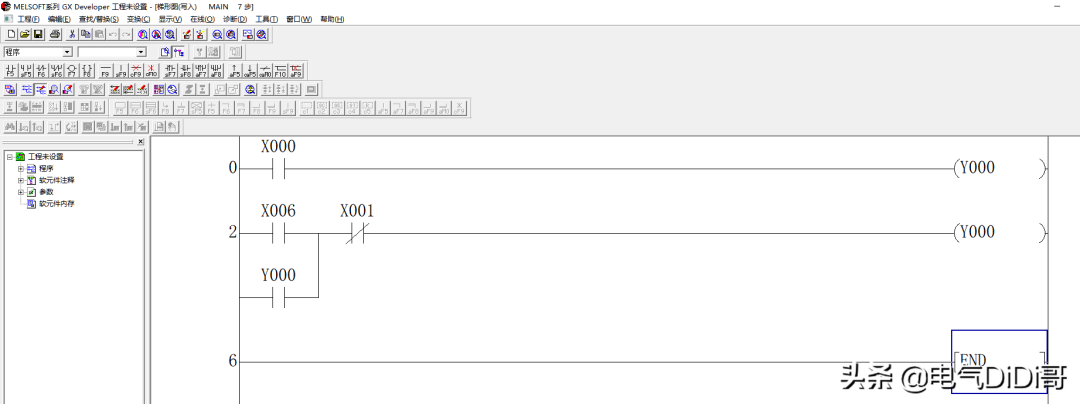

通过FX3U PLC实例接线讲解点动、自锁和互锁结合，初学者一看就懂的图6

由于程序中不能出现双线圈，所以上边的程序不能应用，所以上图为错误的梯形图

正确提醒图如下：

用内部线圈M0、M1代替Y0。

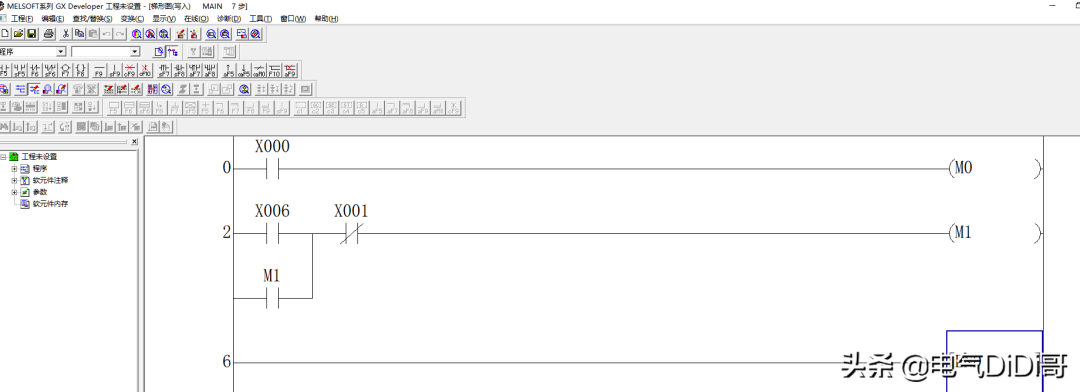

通过FX3U PLC实例接线讲解点动、自锁和互锁结合，初学者一看就懂的图7

然后用M0、M1的常开控制Y0。

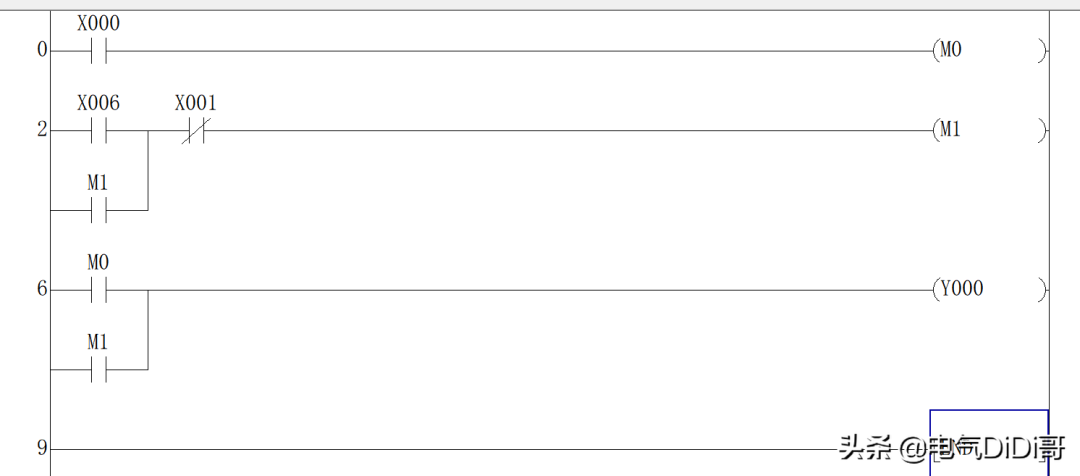

通过FX3U PLC实例接线讲解点动、自锁和互锁结合，初学者一看就懂的图8

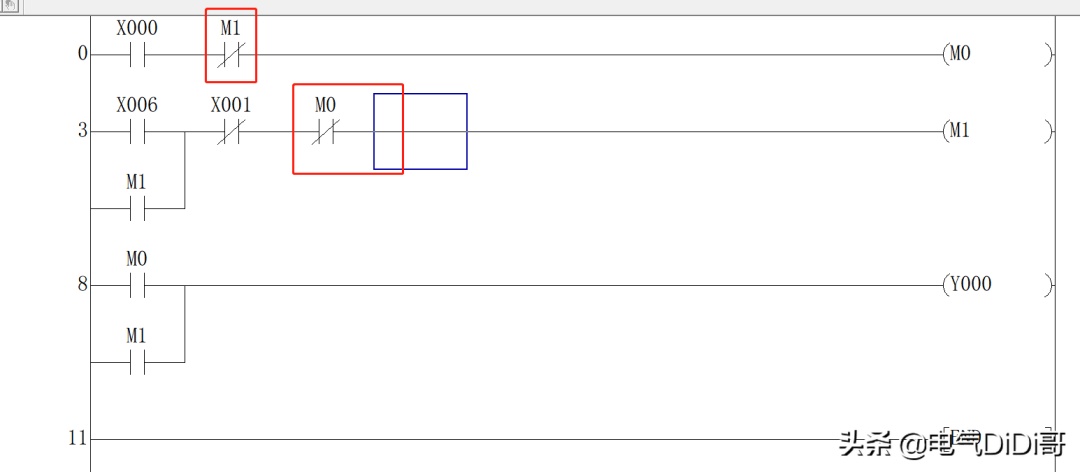

互锁的写法，点动的时候不能自锁，只能单方面的

通过FX3U PLC实例接线讲解点动、自锁和互锁结合，初学者一看就懂的图9
