抽屉式开关柜是什么？

电气分享社区

2021年6月9日 14:00

导读

开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。那么，每种抽屉式开关柜有什么区别呢？

■ 何为抽屉式开关柜

抽屉式开关柜是采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。

■ 抽屉式开关柜区别

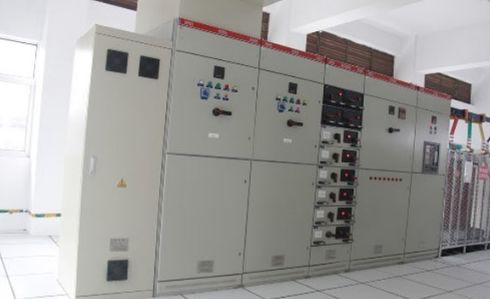

1 、GCS型低压开关柜

GCS型低压开关柜一般都设有清晰的3段位置，GCS型抽屉式开关柜有个较大的缺点，其结构制作，尤其是装配比较麻烦，大多采用螺栓连接，抽屉分为1/2单元、1单元、1.5单元、2单元、3单元五个系列，PC柜最多可做3个，MCC柜最多可装22个抽屉回路，主柜安装模数孔E=20mm和100mm，抽屉层高160mm，母线采用背后平置式，电缆室上下均有出线通道，面板具有分、合、试验、抽出位置的明显标志。

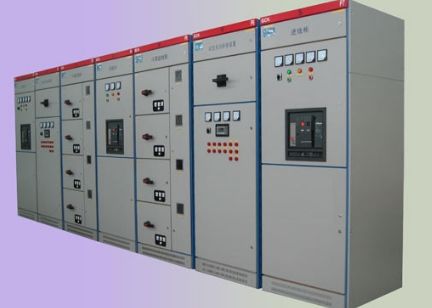

2 、GCK型低压开关柜

GCK型低压开关柜具有分断能力高、动热稳定性好、结构先进合理，GCK型抽屉式开关柜电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点，抽屉分为1/2单元、1单元、2单元、3单元，最多可装9个单元，柜体可装18个单元。抽屉具有合、分、试验、抽出位置，即能保证正常的工作，又可安全检修抽屉内的元件，从抽屉的推进方式上又基本上分单拨插式，双拨插式，摇进式。有的抽屉单元大多数没有清晰的3断位置，只能实现基本的连锁，大多数没有实验位置，主架安装模数孔E=25mm，GCK型抽屉式开关柜抽屉柜高度为1800mm，每一功能单元均占一独立隔室，抽屉层高200mm，但随着电气工业的发展，断路器体积越来越小，亦可水平安装。

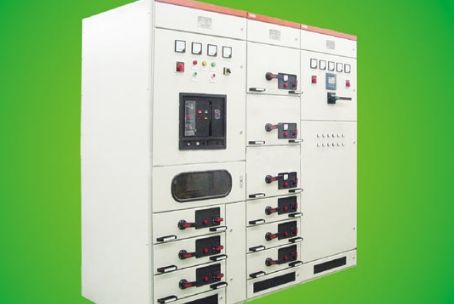

3 、MNS型低压开关柜

MNS型低压开关柜结构为组合式，MNS型抽屉式开关柜它分为标准型和非标型，框架的全部结构件经过镀锌或采用镀锌板、进口敷铝锌板折成型材。模数孔E=25mm，通过各种联结件、自攻锁紧螺钉和8.8级六角螺栓联结，框架结构无需专用工具即能组装，柜内隔板采用分段式多功能隔离板，可使PC柜和MCC柜实现混装，抽屉层高200mm，可分为8E/4、8E/2、8E、16E、24E，MCC柜的有效高度为72E，最多可装36个出线回路。柜体外型尺寸（宽×深×高）：600（800、1000）×800（600、1000）×2200，单位：毫米。
