水电工之电表的结构与工作原理，你真的知道么？

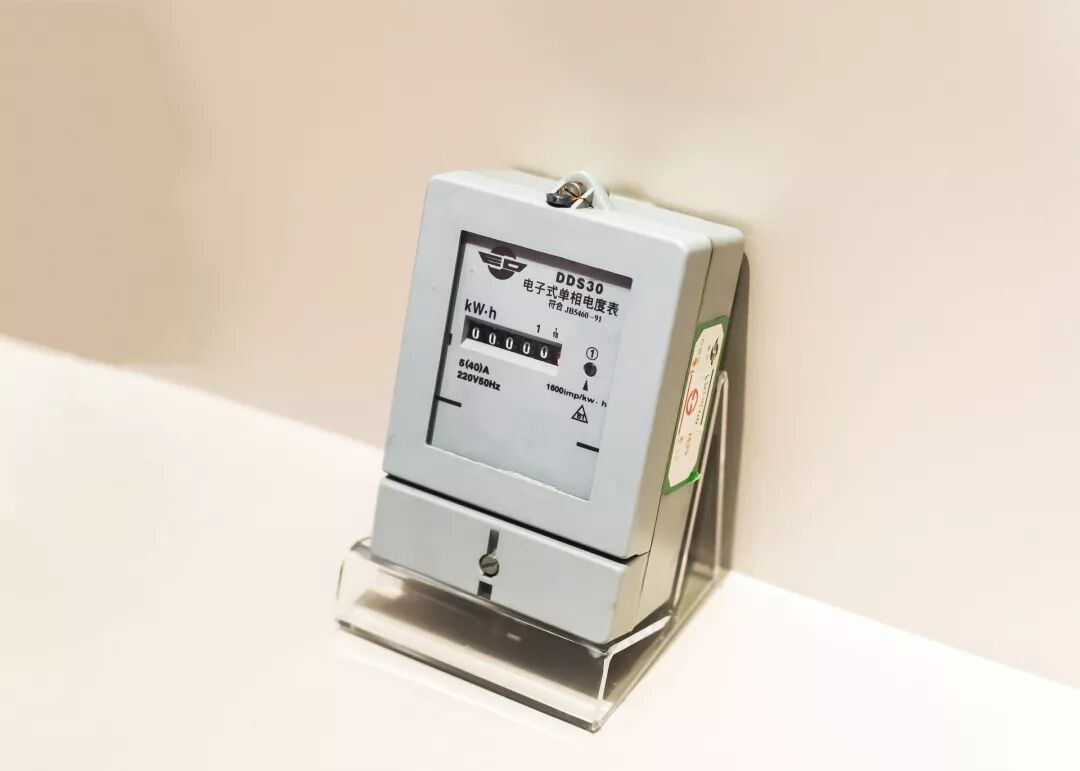

电表，又叫做电度表、电能表，用于测量一段时间内电能的消耗，是一种累计仪表，用在交流电流中的主要有单相电表与三项电表两大类。

需要注意的是，单相电表是测量单相线路时所使用的，如果测量的是三相四线线路的电能，那就要使用三元件三相电表，测量三相三线制线路电能时，则使用二元件三相电表。虽然两大类电表所测量的电路不同，但工作原理都是一样的，只是在结构上有单元件和数个元件的区分。

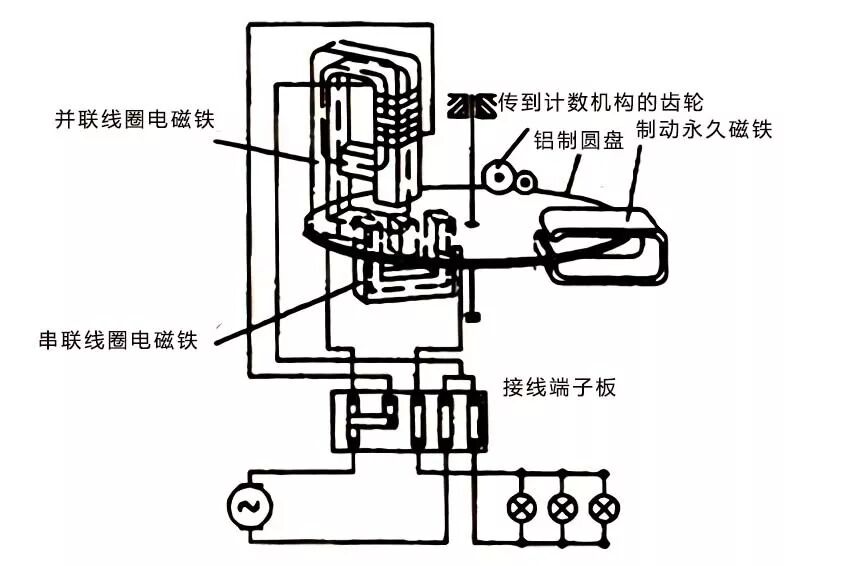

电表总体由驱动机构、制动元件、转动部分、积算机构等部份组成。其中驱动机构包括电压元件和电流元件；转动部分的铝制圆盘位于制动磁铁和驱动机构之间的空隙中，具体元件分布以单相电表为例，如下图：

了解了电表的内部结构，就能理解其工作原理了：在电路上接上电表，电路电压将会加在电表的电压线圈上，电路电流通过线圈就会产生变磁通，穿过铝盘，在铝盘上面形成涡流。

这个时候，涡流会和磁通发生反应，让铝盘转动起来，铝盘转动起来后会切割制动磁铁的磁通，感应出电流。而同时电流又和磁通发生作用，让铝盘匀速转动。

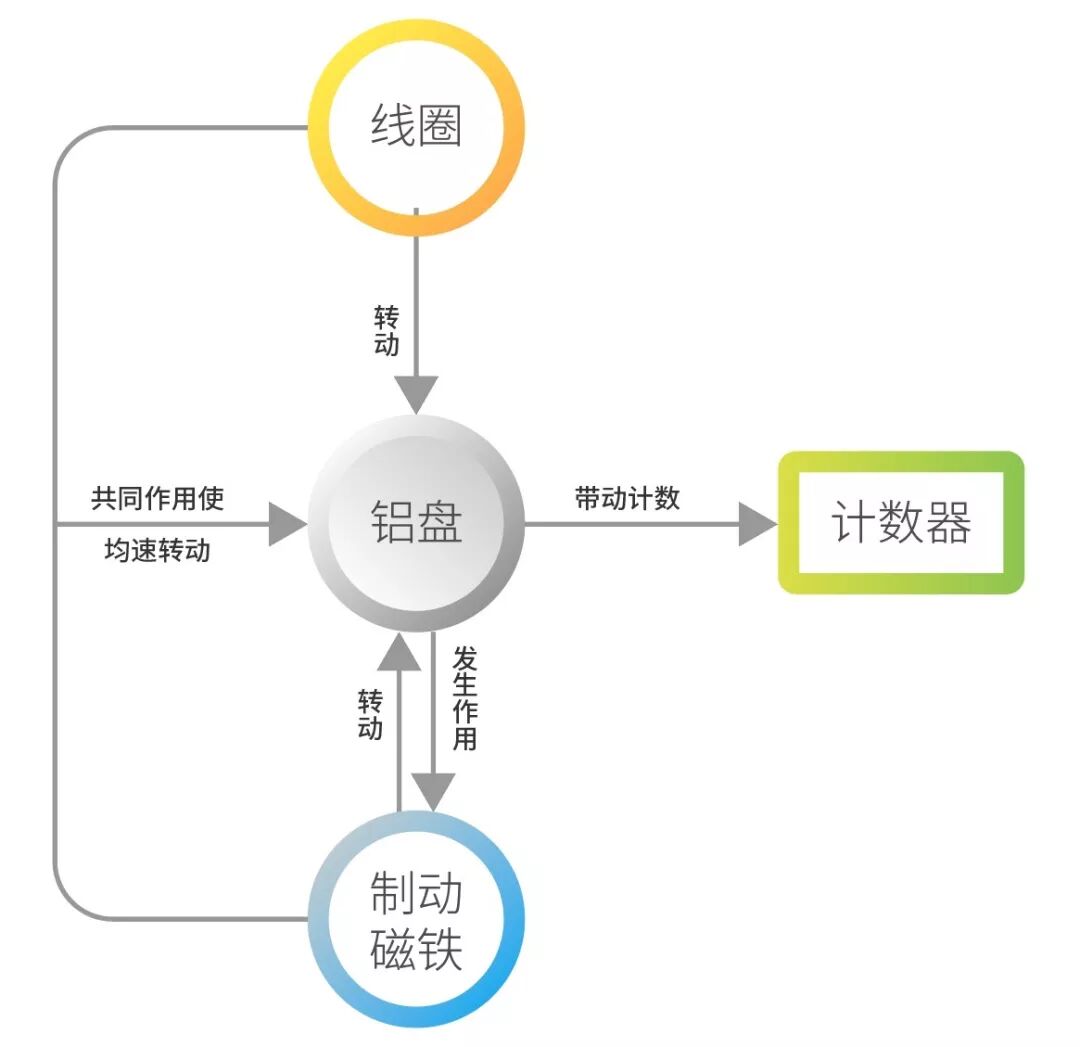

这里整理了各部件简易版的作用关系图，大家可以配合一起来看：

因为磁通跟测验电路中的电压与电流是成正比的，所以电路消耗的电跟铝盘的转动也是成正比的，负载功率越大，铝盘转动越快；负载功率越小，铝盘转动越慢。

铝盘转动时会经过电表的蜗杆传动计数器，计数器计算着铝盘转动的次数，由此来计算线路消耗电能。

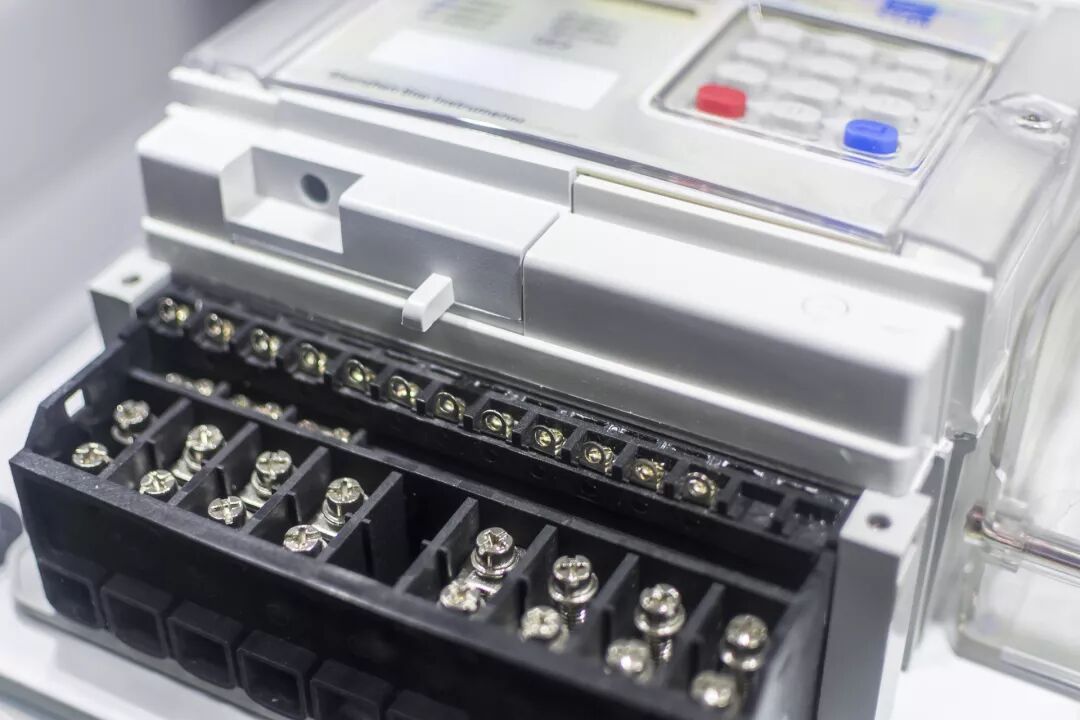

了解了电表的内部结构和工作原理之后，就要考考各位电工朋友们啦，以单相电表为例，大家知道如何安装吗？
