接触器的辅助触点如何识别，数字序号11、12、 13、14代表什么意思？

电工e学堂

2021年6月17日 15:15

浏览：12770

一、如何识别接触器辅助触点

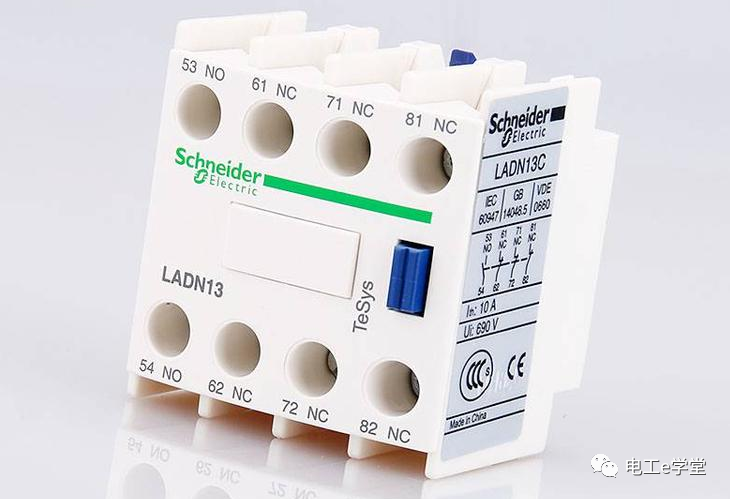

1.看标识NO-NC

NO是英文normal open常开的缩写,NC 是英文normal close常闭的缩写。

常开：它的符号是NO，对应的英文字母"open"的首个字母O。在不通电时处于常开状态的触点，我们叫它常开触点。

常闭：它的符号是NC，对应的英文字母" close"的首个字母C。在不通电时处于闭合导通状态的触点，我们叫它常闭触点。不管是常开还是常闭，都是指它的原始状态。一旦通电工作，那么它的状态其实就反过来了，常开点就会闭合，常闭点就会断开。

接触器的辅助触点如何识别，数字序号11、12、 13、14代表什么意思？的图1

2.标有数字序号11、12、 13、14

后面一位数（1、2）代表常闭触点，（3、4）则代表常开触点

3.使用万用表测量

接触器在正常状态下(线圈不得电)使用电阻档测量辅助触点NO的阻值无穷大，NC的阻值为零：接触器线圈得电后测量结果相反。

二、接触器辅助触点的作用

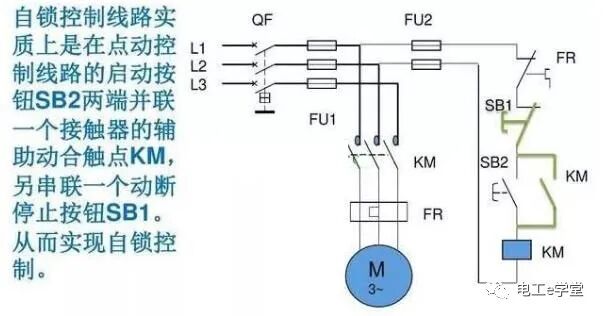

1.形成自锁回路。

接触器的辅助触点如何识别，数字序号11、12、 13、14代表什么意思？的图2

1

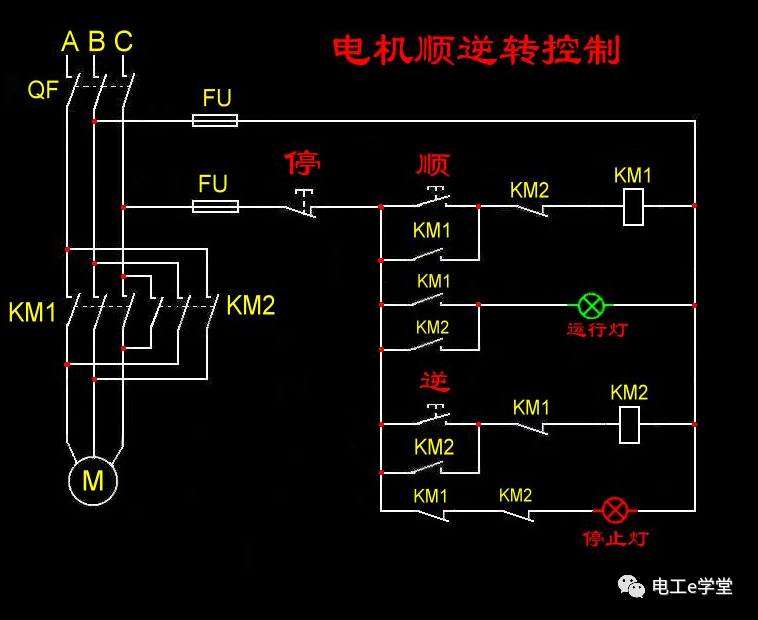

2.形成互锁回路。

接触器的辅助触点如何识别，数字序号11、12、 13、14代表什么意思？的图3

3、进行电路的信号传递。一般情况下可以通过接触器的辅助常开点或者常闭点进行开关量的信号传递。

举个最常见的例子：用接触器的辅助常开、常闭点控制电动机的停止和运行指示灯，如上图所示！

接触器的辅助触点如何识别，数字序号11、12、 13、14代表什么意思？的图4
