高压开关柜的组成机构及其作用

高压开关柜广泛应用于配电系统,作接受与分配电能之用。既可根据运行需要将一部分电力设备投入或退出运行,也可在电力设备发生故障时将故障部分从系统中快速切除,从而保证电网中无故障部分的正常运行,以及设备和运行维修人员的安全。因此,高压开关柜是非常重要的配电设备,其安全、可靠运行对系统具有十分重要的意义。


高压开关柜的组成机构及其作用的图1

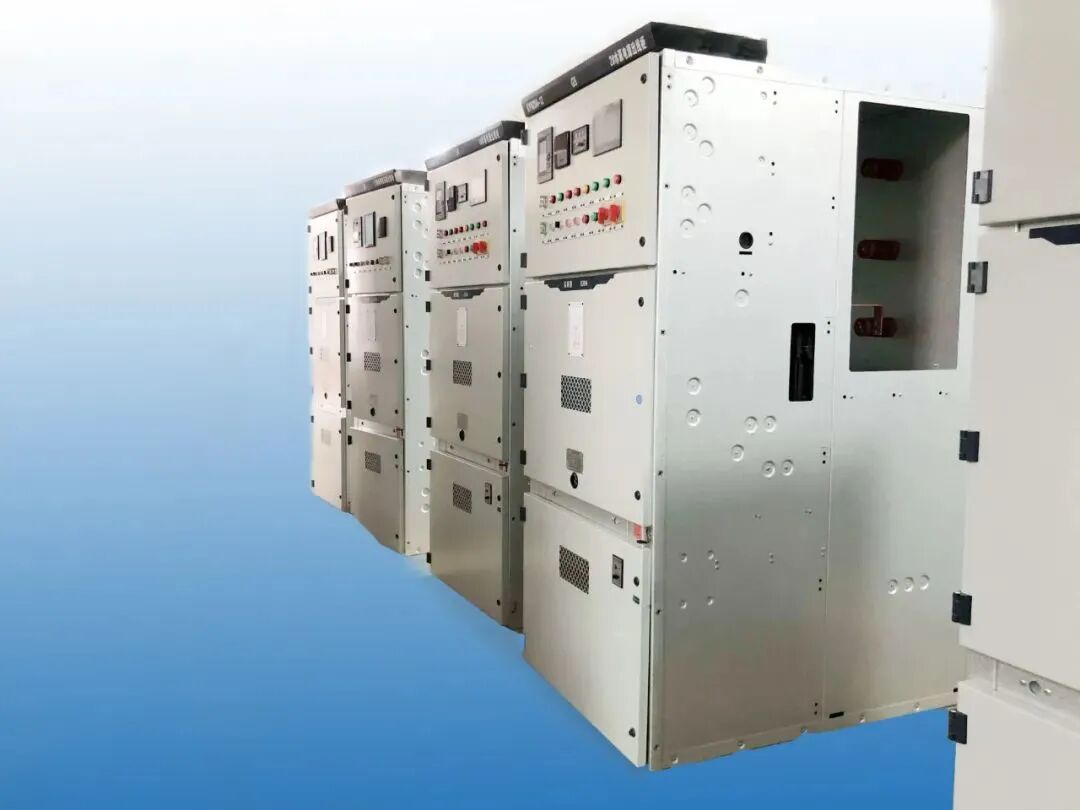

高压开关柜

开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室,每一单元均良好接地。

高压开关柜的组成机构及其作用的图2

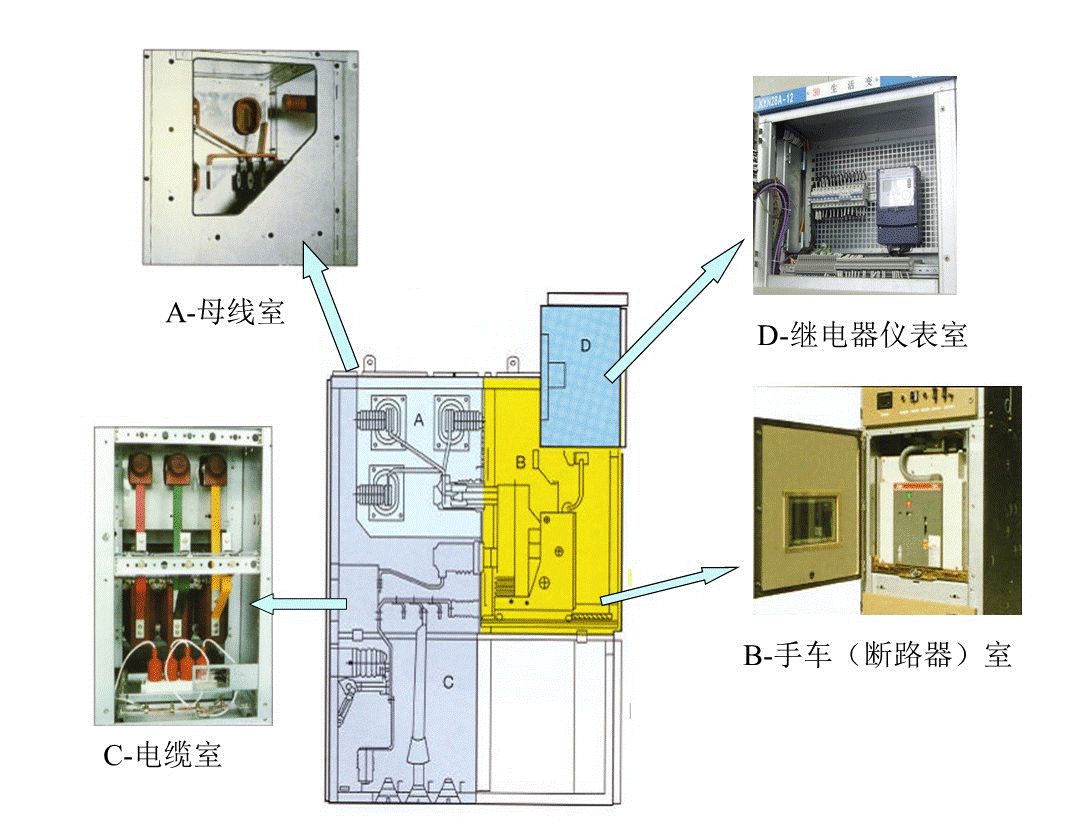

高压开关柜结构(图2)

高压开关柜的组成机构及其作用的图3

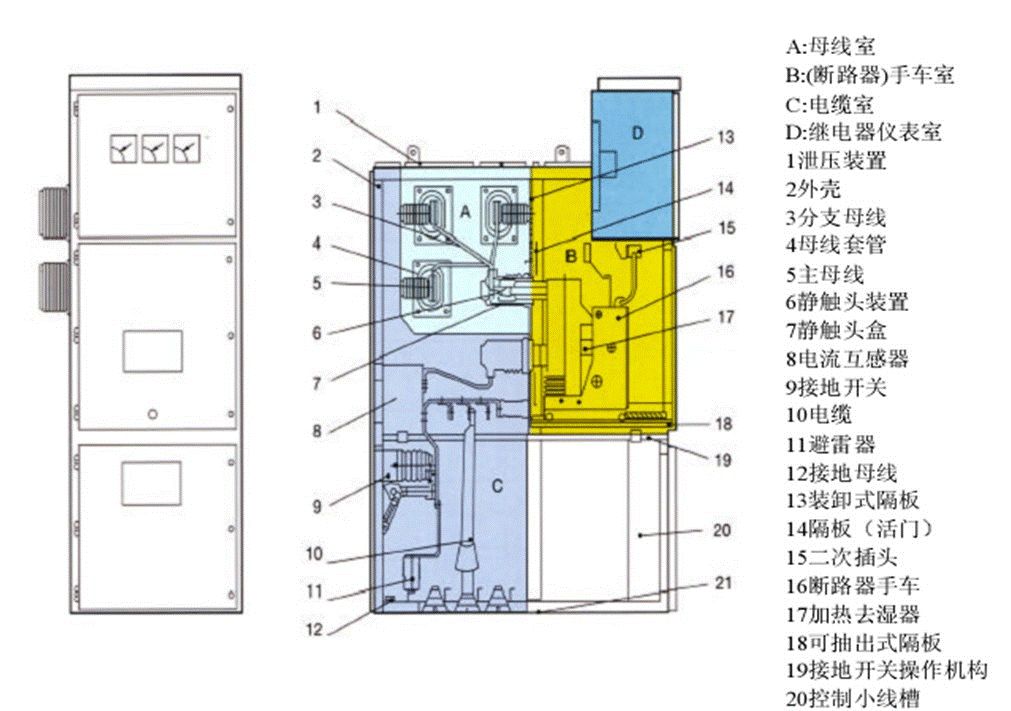

高压开关柜结构(图3)

A-母线室

母线室布置在开关柜的背面上部,作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。在母线穿越开关柜隔板时,用母线套管固定。如果出现内部故障电弧,能限制事故蔓延到邻柜,并能保障母线的机械强度。

B-手车(断路器)室

在断路器室内安装了特定的导轨,供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板(活门)安装在手车室的后壁上。手车从试验位置移动到工作位置过程中,隔板自动打开,反方向移动手车则完全复合,从而保障了操作人员不触及带电体。



江城,市中心,紫薇小区某单身公寓内。当清晨的第一缕阳光,透过玻璃照进卧室时,萧阳迷迷糊糊的睁开了眼,发现自己正躺在一个陌生的房间内。“这是哪?” 他四处打量了下。这是一套面积并不大的单身公寓,房子装修的倒也算精致,床头摆了一个大大的棕熊玩偶。自己怎么会在这里?萧阳揉了揉有些刺痛的脑袋,依稀想起了昨天傍晚发生的事情。昨天傍晚时分,他骑着电动车替店里去送外卖,在路上被一辆忽然出现的红色轿车撞倒,随后便失去了意识。萧阳撑起身体,跳下床,但伸出去的手,却碰到了一个软软薄薄的东西。嗯?这是什么?他很奇怪的拿起那软软薄薄的黑色透明物件,仔细瞄了一眼,差点鼻血狂喷而出。这,这竟然是一条女士的贴身衣物。轻盈剔透,薄如蝉翼,带着丝丝女人香,沁人心脾。

城,市中心,紫薇小区某单身公寓内。当清晨的第一缕阳光,透过玻璃照进卧室时,萧阳迷迷糊糊的睁开了眼,发现自己正躺在一个陌生的房间内。“这是哪?” 他四处打量了下。这是一套面积并不大的单身公寓,房子装修的倒也算精致,床头摆了一个大大的棕熊玩偶。自己怎么会在这里?萧阳揉了揉有些刺痛的脑袋,依稀想起了昨天傍晚发生的事情。昨天傍晚时分,他骑着电动车替店里去送外卖,在路上被一辆忽然出现的红色轿车撞倒,随后便失去了意识。萧阳撑起身体,跳下床,但伸出去的手,却碰到了一个软软薄薄的东西。嗯?这是什么?他很奇怪的拿起那软软薄薄的黑色透明物件,仔细瞄了一眼,差点鼻血狂喷而出。这,这竟然是一条女士的贴身衣物。轻盈剔透,薄如蝉翼,带着丝丝女人香,沁人心脾。

高压开关柜的组成机构及其作用的图4



江城,市中心,紫薇小区某单身公寓内。当清晨的第一缕阳光,透过玻璃照进卧室时,萧阳迷迷糊糊的睁开了眼,发现自己正躺在一个陌生的房间内。“这是哪?” 他四处打量了下。这是一套面积并不大的单身公寓,房子装修的倒也算精致,床头摆了一个大大的棕熊玩偶。自己怎么会在这里?萧阳揉了揉有些刺痛的脑袋,依稀想起了昨天傍晚发生的事情。昨天傍晚时分,他骑着电动车替店里去送外卖,在路上被一辆忽然出现的红色轿车撞倒,随后便失去了意识。萧阳撑起身体,跳下床,但伸出去的手,却碰到了一个软软薄薄的东西。嗯?这是什么?他很奇怪的拿起那软软薄薄的黑色透明物件,仔细瞄了一眼,差点鼻血狂喷而出。这,这竟然是一条女士的贴身衣物。轻盈剔透,薄如蝉翼,带着丝丝女人香,沁人心脾。

江城,市中心,紫薇小区某单身公寓内。当清晨的第一缕阳光,透过玻璃照进卧室时,萧阳迷迷糊糊的睁开了眼,发现自己正躺在一个陌生的房间内。“这是哪?” 他四处打量了下。这是一套面积并不大的单身公寓,房子装修的倒也算精致,床头摆了一个大大的棕熊玩偶。自己怎么会在这里?萧阳揉了揉有些刺痛的脑袋,依稀想起了昨天傍晚发生的事情。昨天傍晚时分,他骑着电动车替店里去送外卖,在路上被一辆忽然出现的红色轿车撞倒,随后便失去了意识。萧阳撑起身体,跳下床,但伸出去的手,却碰到了一个软软薄薄的东西。嗯?这是什么?他很奇怪的拿起那软软薄薄的黑色透明物件,仔细瞄了一眼,差点鼻血狂喷而出。这,这竟然是一条女士的贴身衣物。轻盈剔透,薄如蝉翼,带着丝丝女人香,沁人心脾。

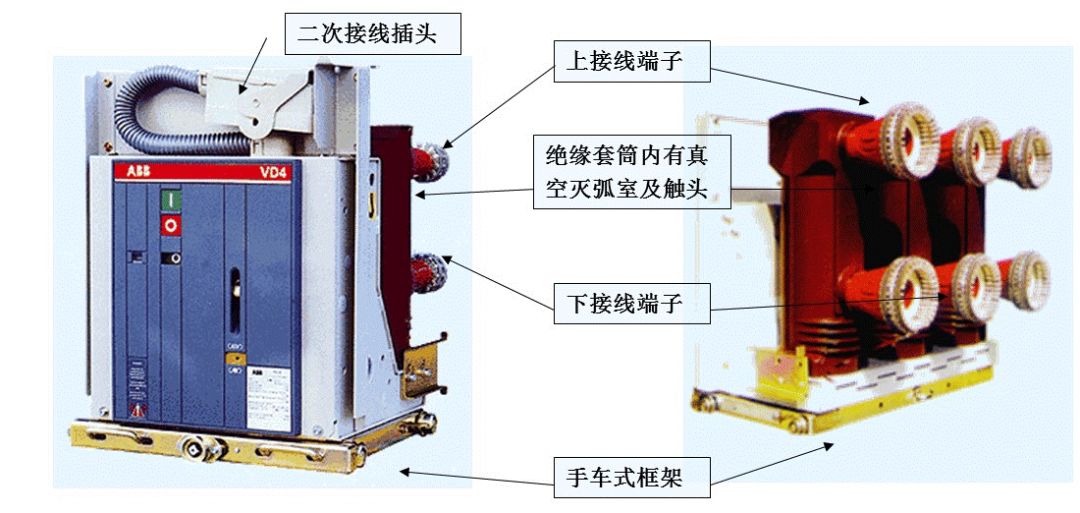

手车(断路器)室(图4)

C-电缆室

电缆室内可安装电流互感器、接地开关、避雷器(过电压保护器)以及电缆等附属设备,并在其底部配制开缝的可卸铝板,以确保现场施工的方便。


D-继电器仪表室

继电器室的面板上,安装有微机保护装置、操作把手、保护出口压板、仪表、状态指示灯(或状态显示器)等;继电器室内,安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关(直流或交流),以及特殊要求的二次设备。

高压开关柜的组成机构及其作用的图5

高压开关柜的组成机构及其作用的图6

高压开关柜的组成机构及其作用的图7
