液压阀是液压传动中用来控制液体压力﹑流量和方向的元件。其中，仅压力控制阀就分溢流阀、减压阀、顺序阀、卸荷阀等几种。今天老姜给大家分享3种压力阀的相同和不同之处，帮你快速区分。

3种压力阀

1）溢流阀↓

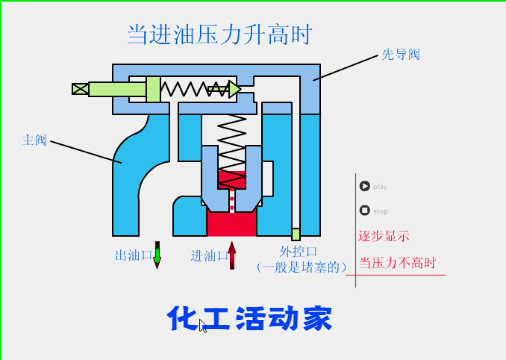

溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流、稳压、系统卸荷和安全保护作用。工作原理见下图：

2）减压阀↓

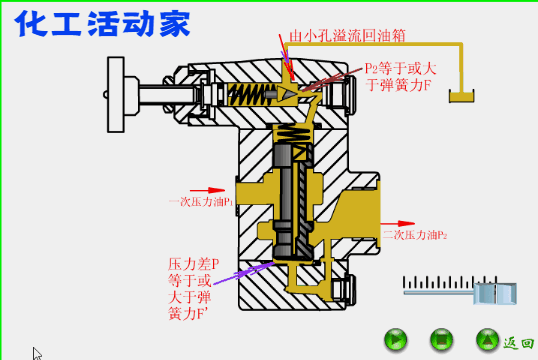

减压阀是通过调节，将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。工作原理见下图：



3）顺序阀↓

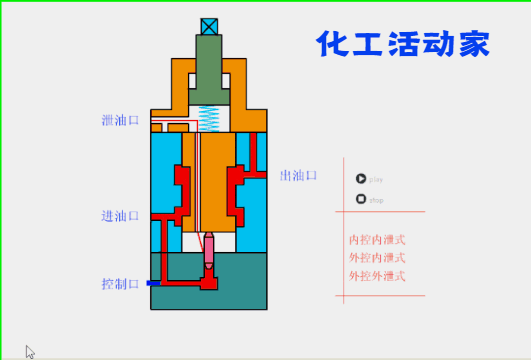

顺序阀是指在具有二个以上分支回路的系统中，根据回路的压力等来控制多个执行元件动作顺序的阀。根据其功能和装配结构的不同，可以实现不同的回路功能，如溢流阀、顺序阀、背压阀、卸荷阀和平衡阀的功能。工作原理见下图：

相同点

三种阀都是压力控制阀，他们的工作原理基本相同，都是以压力油的控制压力来使阀口启闭。

不同点

减压阀主要是用来降低液压系统某一分支油路的压力，使分支压力比主油 路压力低且稳定，在调定压力的范围内，减压阀也像溢流阀那样是关闭的。

但是随着系统压力的升高当达到减压阀调定的压力时，减压阀打开，部分油液会经过他返回油箱（此时有一定压力的油回油箱，油箱的油温会上升），这一支路的油压是不会上升了。

减压阀起到对本支路的减压与稳压作用。溢流阀则不同，它装在泵的出口处会保证系统的整体压力稳定且不会超压。

可以说溢流阀是被动工作，而减压阀是主动工作。

三种阀在液压系统中的作用稍有差异：

溢流阀起定压溢流，稳压，系统卸荷和安全保护作用。

减压阀起减压与稳压作用。

顺序阀的主要作用有：

1）控制多个元件的顺序动作；

2）用于保压回路；

3）防止因自重引起油缸活塞自由下落而做平衡阀用；

4）用外控顺序阀做卸荷阀，使泵卸荷；

5）用内控顺序阀作背压阀。

溢流阀、减压阀、顺序阀三者的区别从如下几个方面概括：

1、控制压力：减压阀是出口压力控制，保证出口压力为定值；溢流阀是进口压力控制，保证进口压力为定值；顺序阀可用进口压力控制，也可用外部压力控制。

2、不工作时阀口状态：减压阀阀口常开；溢流阀阀口常闭；顺序阀阀口常闭。

3、工作时阀口状态：减压阀阀口关小；溢流阀阀口开启；顺序阀阀口开启。

4、泄油口：减压阀有单独的泄油口；顺序阀通常有单独的泄油口；溢流阀弹簧腔的泄露油经阀体内流道内泄至出口。
