干货：14nm + 14nm 如何才能达成“比肩”7nm 性能？

平头叔

2021年7月1日 10:39

近日，《乌合麒麟撤回道歉，称3D堆叠就是芯片优化技术》事件在网上引起争论，今天ASPENCORE记者欧阳洋葱同学进一步对“ 14nm + 14nm 达成‘比肩’7nm 性能的问题”展开了专业的分析。

原文如下：

说点题外话，大家就当看个热闹吧，既然说旧工艺的“叠加”，那咱就聊聊叠加嘛。

首先还是强调一点，现在所谓的几 nm 工艺，这个几 nm 的数字并不是指晶体管的 gate length（或沟道长度）——很多人对此是存在误解的。比如台积电的 7nm 工艺，晶体管并不存在任何一个物理参数是 7nm。7nm 只是一个代号，你也可以叫它 α nm。14nm、7nm 这样的称谓是历史原因造成的，对此有兴趣的可以看我的文章：为什么说Intel 10nm工艺比别家7nm先进？（上）

有关 14nm + 14nm 达成“比肩”7nm 性能的问题，稍带脑洞地说两点，也算是无聊闲扯吧。

第一是光刻技术的“叠加”。把光刻比做是一把雕刻刀，用现在的“光刻刀”，只下刀一次的话，其实是无法“雕刻”出你期望的晶体管大小的（包括 EUV），而需要下好几次刀。虽然这个“叠加”和某媒体所说的 14nm + 14nm 并不是同一回事，但反正 14nm 也不是真的 14nm（前面说了，这个数字没意义），所以开个脑洞也没什么。

比如说三星的 8nm（8LPP）工艺，这种工艺下金属堆栈部分的最小金属间距是 44nm。我们知道 8nm 工艺，在光刻这道工序上还没有应用 EUV 极紫外光，仍然是 DUV 深紫外光，ArF（argon fluoride）光源本身的波长是 193nm。

这把“光刻刀”不够锐啊，咋办呢？要克服衍射效应，“雕刻”更小的图案，业界其实是引入了多种技术的，包括“叠加”的双重曝光、四重曝光（quad patterning）之类的；也就是既然一次刻不出那么高的精度，那就多刻几次（当然还需要配合周边的很多技术）。

三星应用的是一种叫 LELE 的技术，也是 DUV 多重曝光的一种技术方向。其过程是这样的（以下资料来自 Wikichip，图片也来自 Wikichip，我只是搬运工；我之前被 Wikichip 警告过一次，所以这里大家多点链接去看看原文吧。。。）：

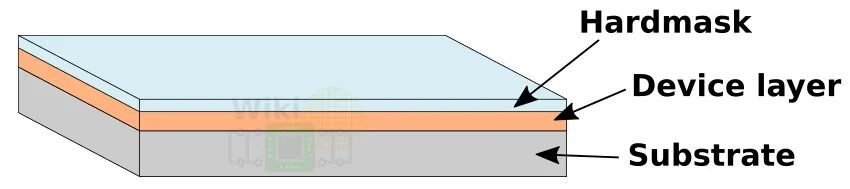

首先呢就是像上图这样，要有衬底、图案层（device layer）、硬掩膜（hardmask）。假定我们的目标是 64nm 的金属互联间距，那么 LELE 的步骤大致是下面这张图这样的：

这个步骤的大致过程就是光刻胶（photoresist）在 mask 覆盖下曝光，形成需要的图案。

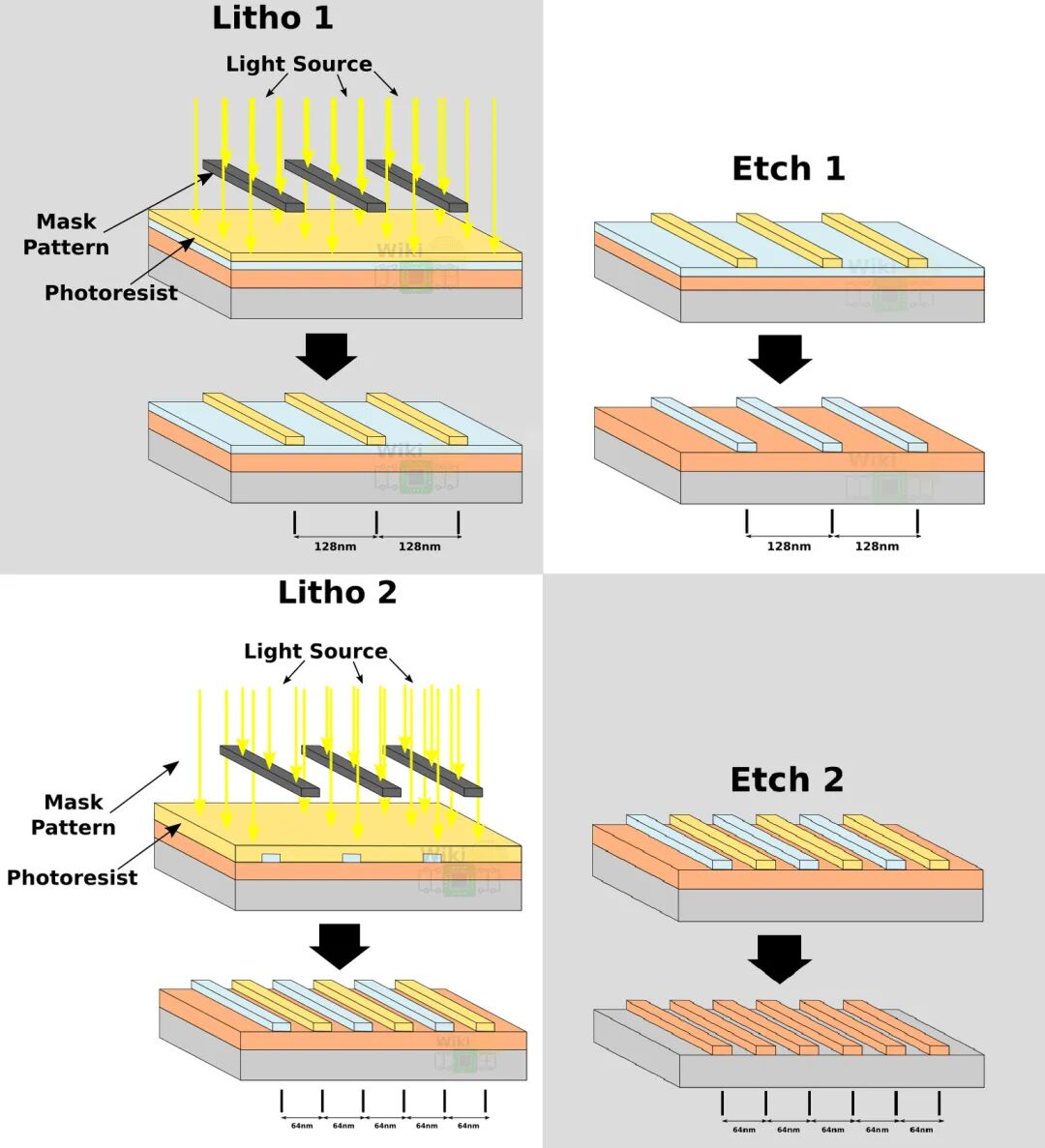

第一步，上方有个掩膜图案，在光源照射下，能做出 128nm 的间距（左上图：Litho 1）。第二步，将图案通过第一次蚀刻转到硬掩膜之上——残留的硬掩膜会作为后续步骤的掩膜存在（右上图：Etch 1）。第三步，用另一组掩膜图案和光刻胶，重复该过程，仍采用相同的 128nm 图案间距进行光刻（左下图：Litho 2）。最后，再用硬掩膜和光刻胶作为蚀刻掩膜，二次蚀刻后就在下面的图案层形成了所需的图案（右下图：Etch 2）。

由于两次 litho-etch（光刻-蚀刻）操作，就形成了 64nm 的互联间距。

不需要去深入研究这个过程，反正知道是通过了两次差不多的操作才达成了 64nm 间距的。其实三星在 8nm 节点上用了 LELELELE，也就是四次上述的 LE 操作。说人话就是要刻最多 4 次，才能刻出所需的精度。

当然了，这个过程难度颇大，需要克服的工程难点也很多；而且步骤越多，成本也会越高；所以才需要用更锐的“光刻刀”嘛，比如 EUV 就比 DUV 更“锐”，也就不需要刻这么多次。但像 LELE 这样的操作，是不是可简单认为是某种旧工艺方案的“叠加”呢？（衰。。。说得过去吧。。。

第二点是针对这个话题，现在数码圈讨论比较多的 die 的 3D 堆叠。其实当时某媒体（微博）原文说法是“双芯叠加”，“特定的芯片设计方法”。人家也没说是垂直堆叠嘛（虽然感觉“叠”好像直觉上势必得垂直方向了；不管了），更没说双芯必须同等 die size 或同等微架构的比较。而且原文提到了“将叠加性能提升至比肩 7nm 芯片的程度，并且功耗发热也很不错”。性能、功耗、成本分开来谈，还是很好的说法。

14nm 芯片只要堆料充分，性能超越 7nm 芯片不成问题啊。比如 Rocket Lake 的 8 核 Intel 酷睿处理器（i9-11900K）性能，肯定比高通骁龙 865 性能强吧。前者是 Intel 14nm，后者是台积电 7nm。这俩就不是一个平台、一个定位，连 14nm 和 7nm 这俩名字对比的维度都不同（或者也可以比 7nm 的 Ryzen 5 5600U。。。）。

何况现在很多超算芯片也没用尖端工艺，难道性能还比不上 5nm 手机 SoC 了？这真的在于你堆了多少料，虽然达成同等性能，越早的工艺要付出的成本和功耗会显著增加。（当然工艺代差不能太大，否则会涉及到一些更现实的工程问题）

这种对比只在于性能堆料，纯比性能（Performance），根本就没意义；又没比效率、功耗（Power）和成本（Area）。原文只说“功耗发热也很不错”。。。“不错”多含糊。。。是不是。。。

至于 3D 垂直堆叠，不管是 Intel Fevoros，还是台积电 CoWoS，芯片 die 堆起来应该可以吧。不过应该不是 compute die 直接叠，而且我估计如果两层 14nm 要达成同代设计 7nm 芯片的性能，可能散热会成问题。所以还是不要垂直堆起来吧，就 die size 做大点，或者多 die 以 side-by-side 的方式封装就好了。。。

前一阵 AMD 推的 3D V-cache，前不久才写了篇文章，这篇文章也总结了台积电目前的 3DFabric 封装工艺：把CPU三级缓存堆到192MB，AMD与台积电的合谋

以上算纯开玩笑。。。毕竟原文的说法就相当模糊，我们模糊点理解，也没什么问题吧。。。况且海思是做 IC 设计的，就算要做垂直堆叠，也必须与 foundry 厂合作才行，不是自己在家就搞一搞，然后就强于世界的。总体上就是扯。。。

补充：声明一下，可能很多人没搞清楚我想表达的东西，我的这篇回答只是个用于课外阅读的科普；本回答提到了如果要说“叠加”的话，在制造和封装层面，哪里可以体现出“叠加”这个词。我并不赞同“双芯叠加”就能让 14nm“比肩”7nm，主要是效率方面。但用 14nm 造性能高于 7nm 工艺的芯片真的不是什么难事，只是功耗发热不对等罢了。而且本回答的第一部分提到光刻的多重曝光，DUV “光刻刀”并不是 14nm 的专属，EUV 也不是 7nm 的专属。DUV 一样可以造 7nm/10nm。。。

扩展：

有关于旧工艺需要多大面积来实现新工艺的同等设计。这一点有兴趣的同学可以去看看 Intel 今年桌面酷睿处理器的 Cypress Cove 核心。

Cypress Cove 就是个 14nm 工艺的核心，不过其设计是来自于 10nm 的 Sunny Cove（阳光海湾）。或者说 Cypress Cove 实际上是 Sunny Cove 向前移植（backport）的核心。当代不同制造工艺的移植，所需做的工作其实会比较繁琐，包括因为更大的晶体管和间距，布线之类的都可能在性能上表现出差别。

其实那些关心旧工艺做个 2x 面积的 die，能不能达成新工艺 1x 的 die 的，可以去研究下 Cypress Cove 和 Sunny Cove 的面积差异。我没仔细去查过，但估计应该可以查到（虽然可能某些报告估计要收费）。。。。。。

貌似 Arm 平台也有类似的例子吧。。。。。。

网友评论：终于有人聊些干货了！

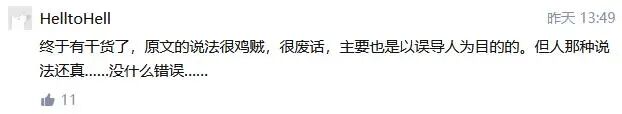

@HelltoHell：终于有干货了，原文的说法很鸡贼，很废话，主要也是以误导人为目的的。但人那种说法还真……没什么错误……

@jusdejude ：这篇回答解释的清楚！看完总算对这事儿有点概念了。这么说来，华为微博原文没毛病啊，人转发就更没毛病了啊，那这些数码专家揪着人家画手咬文嚼字到底是他们自己也没搞懂呢，还是借题发挥输出怨气呢？还一堆在那洗比喻贴切的，两杯50度水加一起不等于100度，这类比哪里贴切了？不应该是，两杯烫水加一起实现了另一杯烫水同样的暖身体的功效嘛？

@Lee昂昨天：终于有人聊些干货了，谢谢你

@负离子3 ：因为7nm线路已经足够接近理论上限，本身就需要额外的设计来保障正常工作，使用更大面积的14nm线路来顶一样性能的逻辑门数量，其实也没有需要简单计算的四倍面积之多，两倍都差不多性能了。二来你以为这是堆料，没堆，两边计算单元数量差不多。我们老说新CPU比旧CPU更强，是指在同样的指甲盖上填了更多的电路。这边的事不一样，这边是用两个指甲盖放原来一个指甲盖的东西。三来就是功耗问题，的确理论上会略大，但也就是略大而已，还是因为7nm这东西太接近理论上限了，额外的东西太多。现在的情况是工艺不成熟，设计不合理等原因才是大头，不是原理。四是理论上没有亚空间突破的话，这个叠叠乐就是未来，你一层园林再精巧还是比不过高楼大厦。我们需要的是装入更多计算单元，为了这个我们还发展了更强的电力生产更强的散热工具，所有一切条件都是为了这个核心服务的。
