变频器对PLC和步进电机干扰的主要原因和解决办法
2021年7月9日 10:59工控课堂【www.gkket.com】工程师必备网站
添加微信：gkket123 加入500人工控微信群
电气工控自动化-超万元免费资料
在设备配电中，变频器、交流接触器、继电器和开关电源等等都会产生干扰其他电气的信号。变频器对PLC和步进电机的干扰比较明显，变频器的谐波可以使PLC显示器产生闪烁、PLC按键失灵、PLC的信号输入和输出工作失常。而变频器的干扰也可以使步进电机产生震动和运行失步。
主要原因和解决办法：
1、性能差的变频器干扰也大，也可换名牌变频器试，最好是铁壳的。

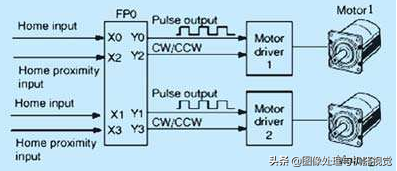

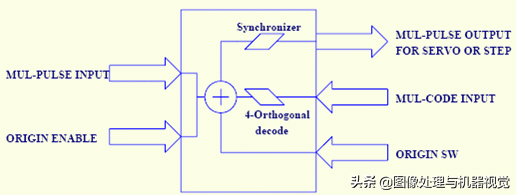

2、控制线上加磁环，步进电机除了脉冲信号还另外加运行停止信号。
3、信号线不要与动力线平行布置。
4、可以把变频器载波调低些，降低变频器的载波频率。
5、在变频器进线处加输出电抗器可以减少谐波，变频器输入端加滤波器，变频器的输出端加电抗器。
6、把变频器接地，或者加个信号隔离器。
7、把变频器到电机的线也用屏蔽。
8、可以将柜子用钢板做一个格栅，PLC和变频器分开，电磁干扰信号遇到金属就会从其表面流走就不会互相干扰。
9、接地一定要可靠，屏蔽线的屏蔽层要接地。
10、变频器的电缆应该使用屏蔽电缆，这样就能避免对其他电器产生干扰。
11、接好地，信号屏蔽线不要和变频器的电源线形成一条平行线。
12、在进行出线端每条线上装磁环，每条线都各装一个，越大越好，线经过磁环都绕一圈以上。
13、调节载波频率，模拟量信号加个磁环，如果解决不了，就要改变电器柜里面的排放顺序和走线路径，这些都是造成干扰的原因。
14、应该在信号线上安装磁环来抑制干扰，并且降低变频器的载波频率。
15、加装EMC滤波设备以及为变频器添加屏蔽箱体。
16、检查变频器的动力线和信号线是否交叉。
17、可以把变频器的开关频率调低试下。
18、变频器的电缆应该使用屏蔽电缆，这样就能避免对其他电器产生干扰。
