【汽车知识】图解汽车的曲柄连杆机构，这次分析很彻底！

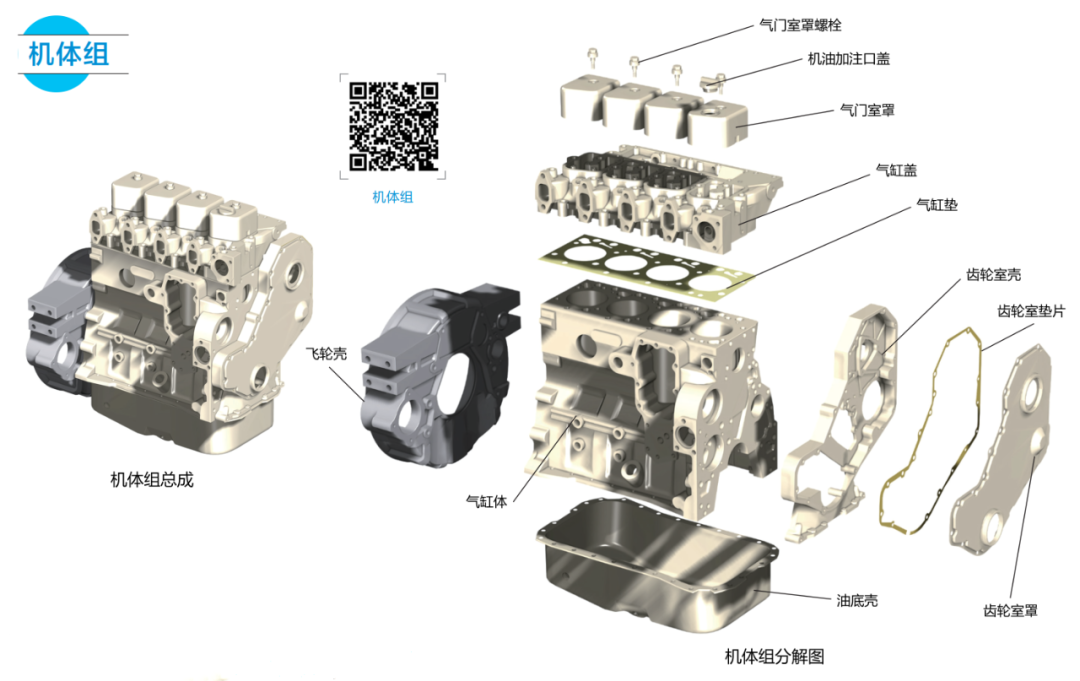

机体组是发动机的主体骨架，是曲柄连杆机构、配气机构和发动机各系统主要零部件的装配基体。气缸盖用来封闭气缸顶部，并与活塞顶和气缸壁一起形成燃烧室。另外，气缸盖和机体内的水套、油道以及油底壳又分别是冷却系统和润滑系统的组成部分。

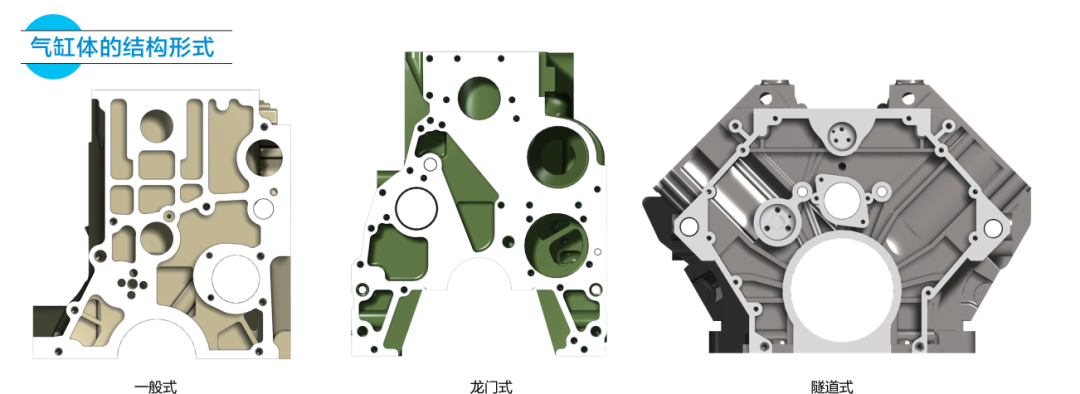

气缸体的结构形式

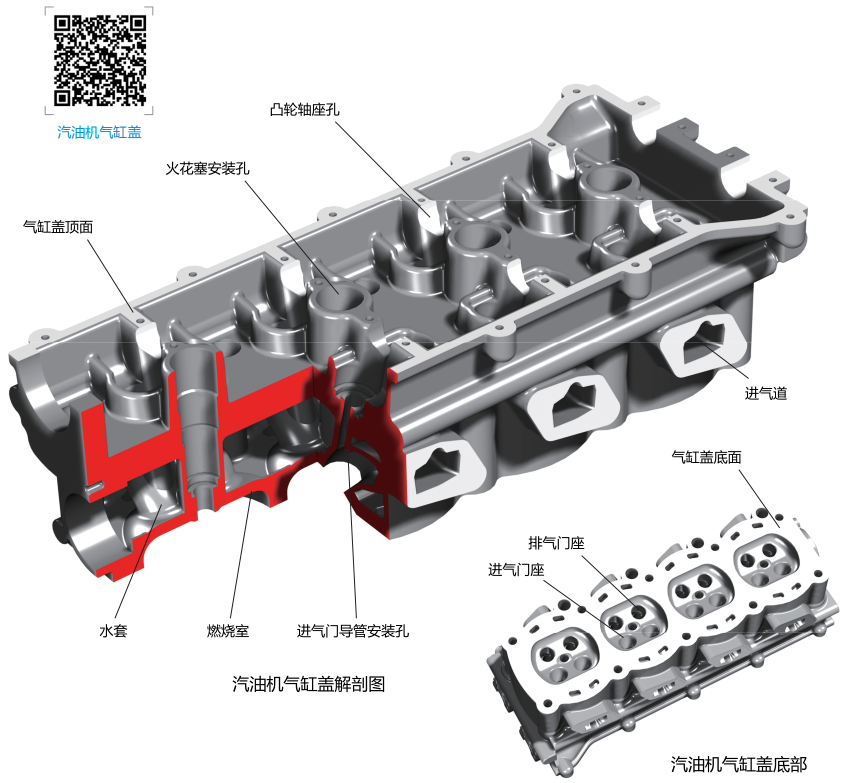

气缸盖的主要功用是密封气缸上部，与活塞顶部和气缸壁一起形成燃烧室，并承受气缸内的气体压力。气缸盖是发动机中最复杂的单体零件之一。气缸盖上有进、排气门座及气门导管孔和进、排气通道等。汽油机的气缸盖还设有火花塞座孔，柴油机则设有安装喷油器的座孔。

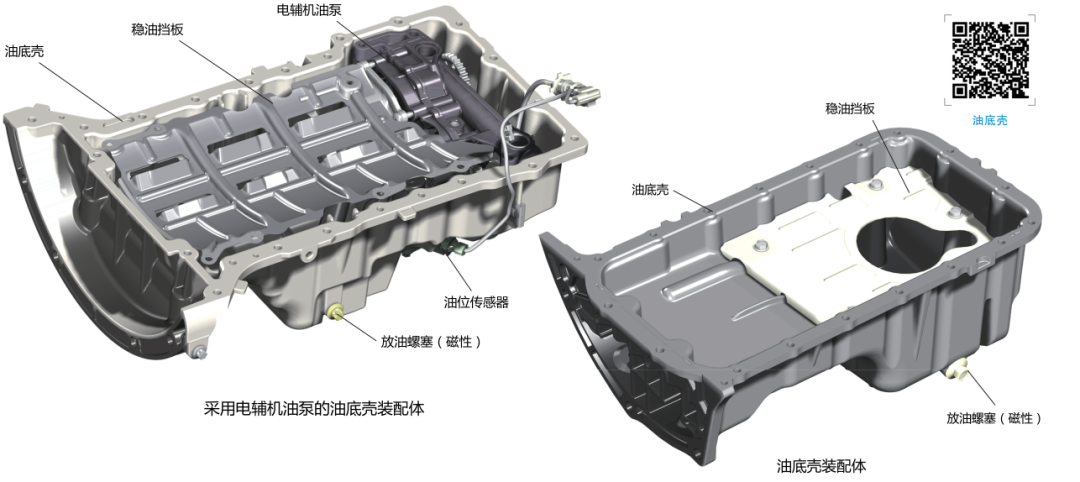

油底壳

活塞通过连杆与曲轴主轴颈相连，在做功行程中活塞驱动曲轴旋转并对外输出动力，它们是发动机最主要的运动机件，也是将直线往复运动转化为旋转运动的机件。

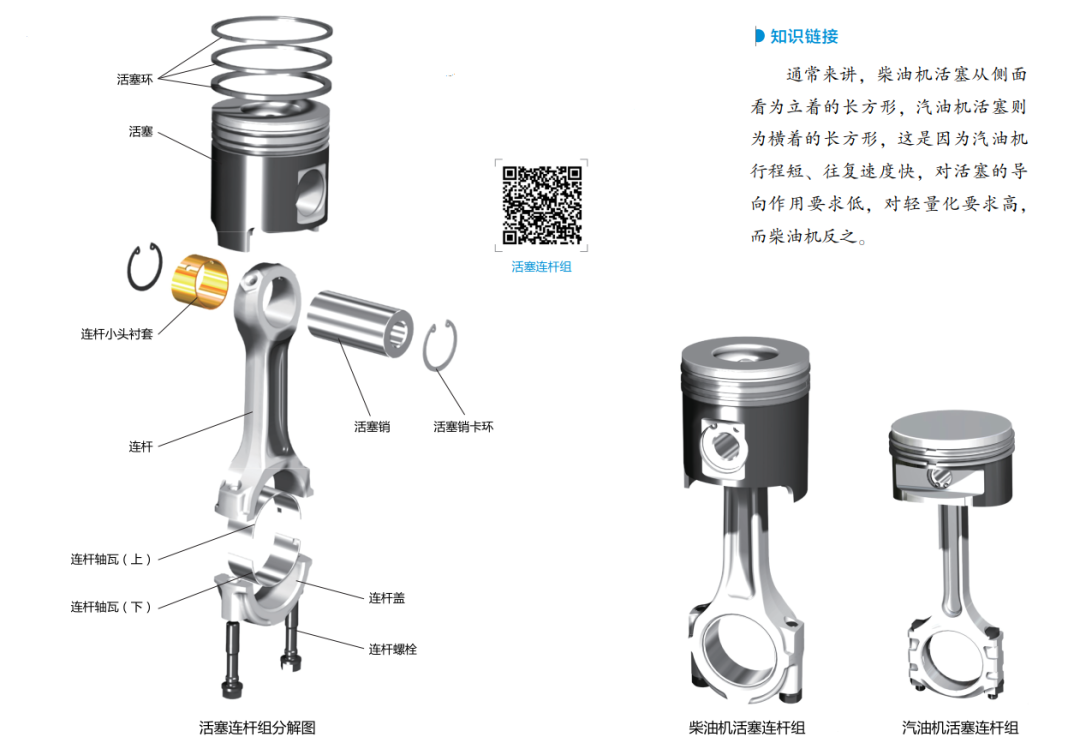

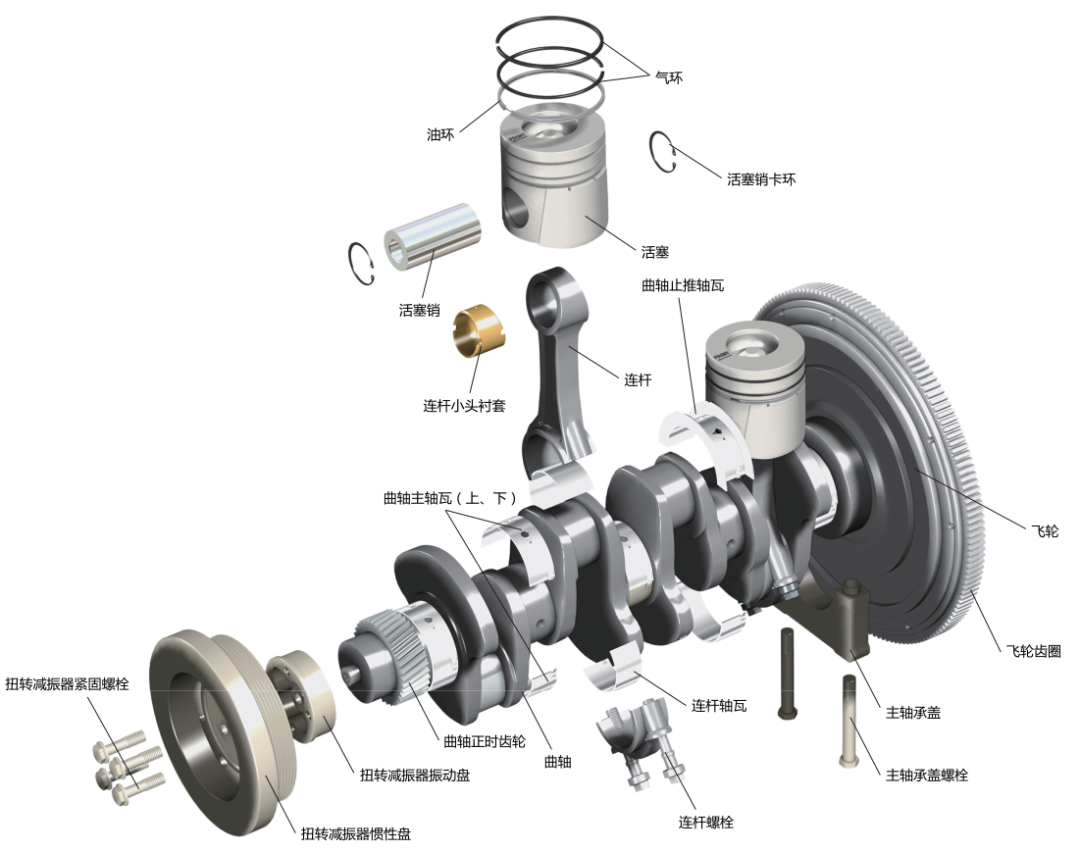

活塞连杆组的功用是将活塞的往复运动转换为曲轴的旋转运动，同时将作用在活塞顶部的燃烧压力转换为曲轴对外输出的转矩。它一般由活塞、活塞环、活塞销、连杆和轴瓦等机件组成。

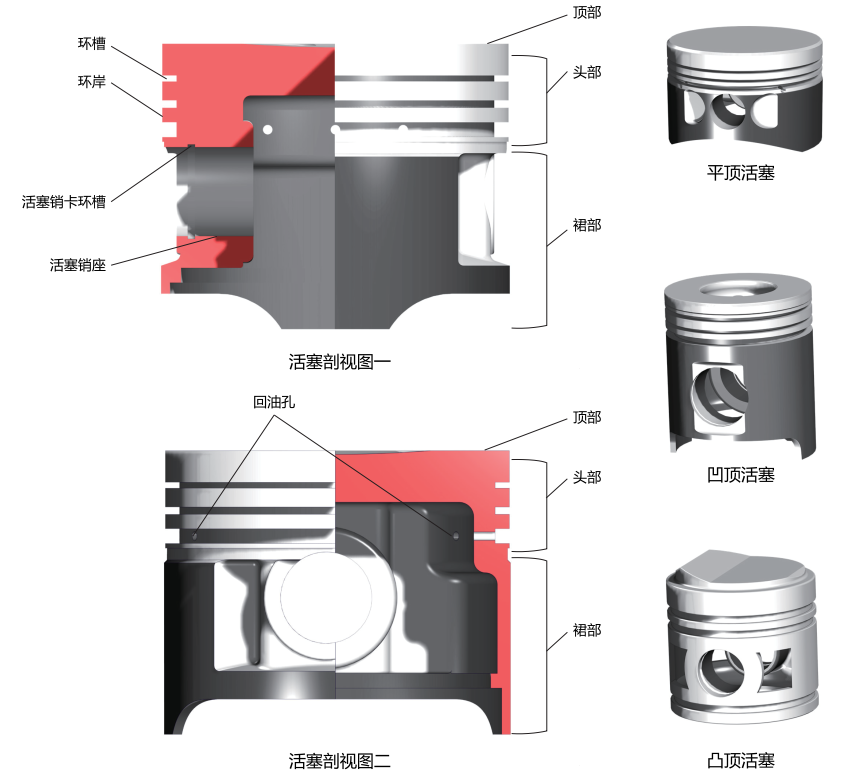

活塞的主要作用是承受气缸中气体作用力，并将此力通过活塞销传给连杆，以推动曲轴旋转。它的结构分为顶部、头部和裙部。活塞顶部与气缸盖、气缸壁共同组成燃烧室，头部用来安装活塞环，裙部主要用作运动导向。

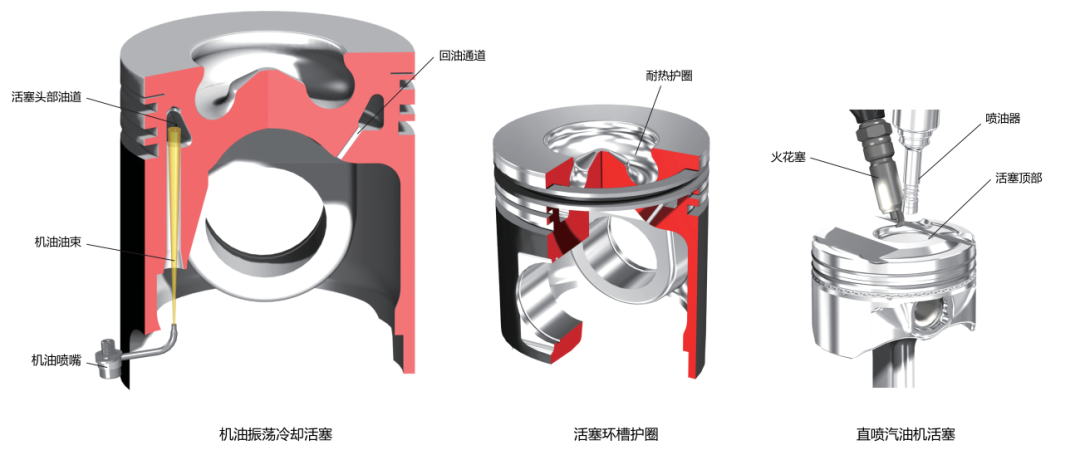

为了解决高转速发动机上活塞的机械负荷与热负荷大幅增加的问题，防止活塞头部温度过高，避免第一道环槽快速磨损，很多铝合金活塞在第一道环槽处镶有奥氏体铸铁耐热护圈。很多发动机还在其活塞头部设计有特定形状的机油振荡冷却通道，以实现机油内部冷却，从而降低活塞的热变形，延长活塞使用寿命。直喷汽油机活塞顶部为弧状的曲线形，喷油器对应的活塞凹坑的开口指向进气侧，火花塞布置在中间，空气进入气缸后形成逆滚流，将喷射的燃油和蒸发的燃油送到火花塞附近。在压缩行程中，逆滚流得到加强，以利于燃烧。
