ZEMAX | 如何在 SoildWorks 中显示光线

OpticStudio 可以导出 IGES、STEP 和 SAT 等 CAD 格式的光线信息。然而这些格式都不是 SoildWorks 默认支持的。这篇文章介绍了在 SoildWorks 中显示 OpticStudio 生成的光线所必需的设置。

本文介绍了如何在 SoildWorks  中显示光线的设置流程。

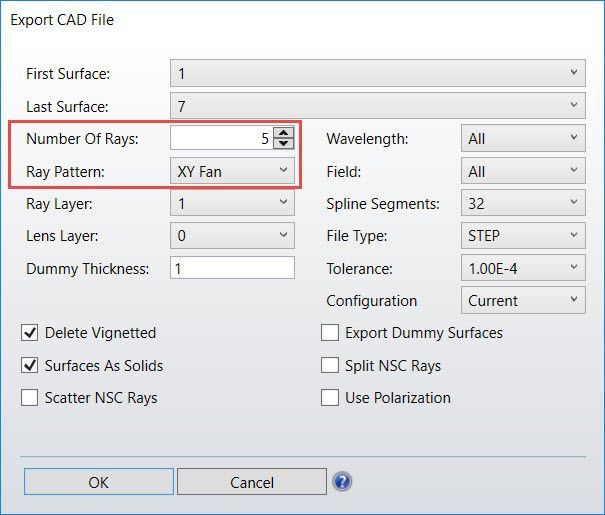

在 3D CAD 软件中查看透过光学元件传播的光线是非常有用的。当导出一个序列系统时，导出光线的数量、光线的模式都可以在导出窗口中直接定义。

当导出非序列模式的光学系统时，光线的模式和数量由光源属性和光源的陈列光线条数  (Layout Rays#) 决定。注意，STL 格式不支持实体光线的导出。

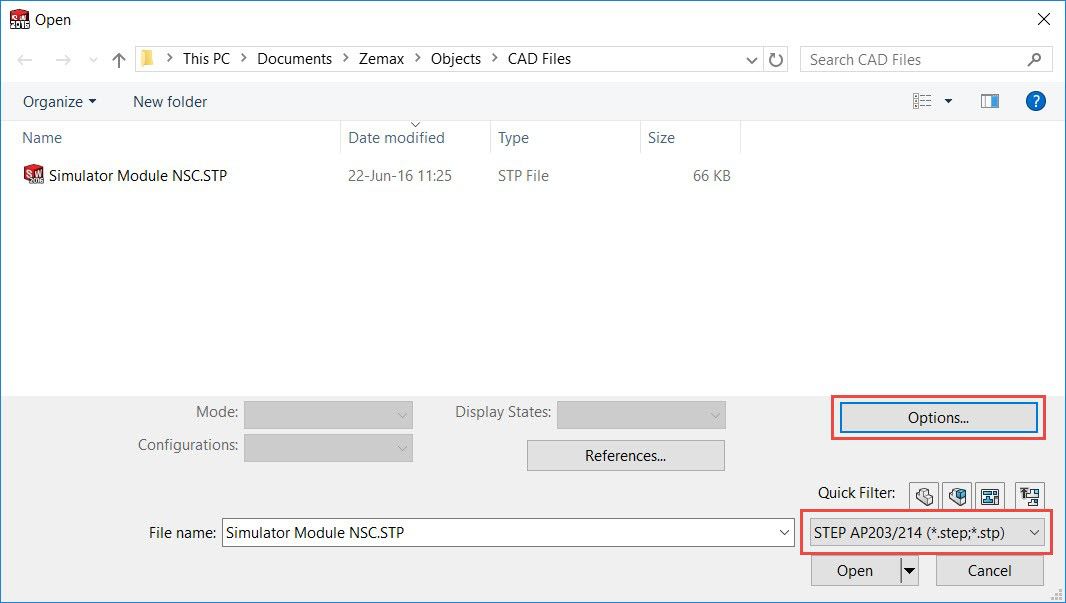

虽然 OpticStudio 在导出的文件中包含光线信息，但 SoildWorks 默认情况下不会读取该信息。在 SoildWorks 中，用户需要设置特定的导入选项，才能从导入的文件中读取光线。当在 SoildWorks 中打开文件时，先规定特定的文件类型（如 *.STEP）然后点击选项  (Options…)

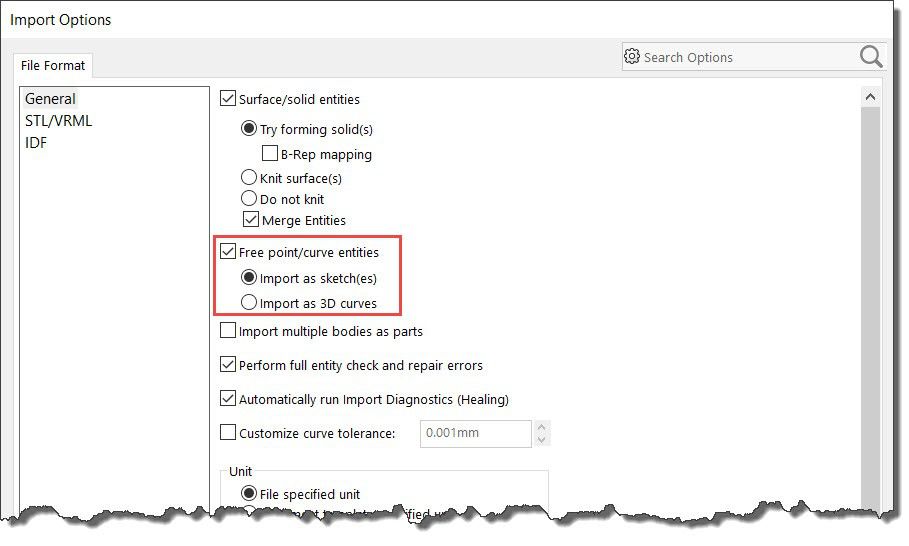

在选项窗口，查看自由点/曲线实体  (Free point/curve entities) 选择作为草图导入  (Import as sketch(es))。

经过这样的操作，你就能够在 SoildWorks 模型中看到光线了。
