《Small》田鹤/张进涛/夏海兵：碳气凝胶Fe单原子催化剂，可充电锌空气电池中的高效氧电催化剂

【背景】

目前可充电锌空气电池（ZABs）因其理论能量密度高、安全性和可持续性高而被认为是未来电动汽车最具前景的技术。然而，ZABs的大规模商业应用仍然存在受到电催化剂性能的阻碍，尤其是在充放电过程中对氧还原反应 (ORR) 和析氧反应 (OER) 的过高过电位。开发高效、低成本且具有优异电催化性能的双功能电催化剂是非常必要的。

单原子催化剂（SACs），尤其是过渡金属单原子催化剂（TM-SACs），由于其原子利用率极高，在碱性条件下表现出更好的ORR活性。然而，单金属TM- SACs 对 OER 仍然不满意，这是制备高效 ORR/OER 双功能催化剂过程中的一个巨大挑战。碳气凝胶（CA）因其相互连接的孔隙率、高表面积、优异的传质性能和高导电性而被广泛接受，是负载活性位点的最佳载体材料之一。在这种情况下，由 CA（Fe-Ni ANC@CA）支持的 Fe-Ni ANCs 可以实现稳定的 OER 活性，同时保持其作为 ZAB 的 ORR 和 OER 的双功能电催化剂的 ORR 活性。

【摘要】

中国科学院上海高等研究院 Zhengxing Lv 、浙江大学 田鹤研究员 、山东大学 张进涛 / 夏海兵教授 团队共同 通过优化热解聚苯胺（ PANI）气凝胶，成功地制备了 锚定在 N、S 共掺杂碳气凝胶（Fe-Ni ANC@NSCA 催化剂）上的 Fe-Ni 合金纳米团簇（Fe-Ni ANCs） 。通过在单宁酸 (TA)、Fe ³⁺ 和 Ni ²⁺ 离子的共存下聚合苯胺单体 合成 PANI 水凝胶 ，并进行 冷冻干燥。合成 Fe-Ni ANC@NSCA 催化剂的 TA、Fe ³⁺ 和 Ni ²⁺ 离子的最佳摩尔比为 1:2:5，可以 保证二维多孔碳片 ， 形成具有 2 至 2.8 nm 之间超小尺寸的高密度 Fe-Ni ANC。据作者所知，这些 由 N ₄ -Fe-O-Ni-N4 部分组成的 Fe-Ni ANCs 首次被提出作为一种新型活性物质 。由于其独特的特性，Fe-Ni ANC@NSCA 催化剂在半波电位 (E1/2) 为 0.891 V 的氧还原反应和析氧反应 (260 mV @ 10 mA cm ^{− 2} ) 中表现出优异的性能。碱性介质作为双功能催化剂， 优于最先进的商业 Pt/C催化剂和 RuO ₂ 催化剂 。此外，与 Fe-Ni ANC@NSCA 催化剂组装的锌-空气电池在 5 mA cm ^-2 下表现出卓越的性能和超过 500 小时的超高稳定性 。文章“ Fe–Ni Alloy Nanoclusters Anchored on Carbon Aerogels as High-Efficiency Oxygen Electrocatalysts in Rechargeable Zn–Air Batteries ”发表在期刊 《S mall 》。

【主图导读】

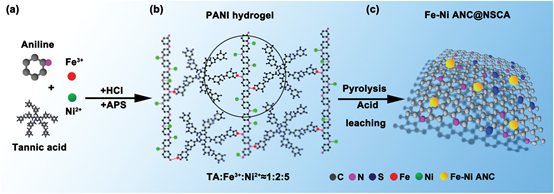

示意图1，具有均匀分布的 Fe-Ni 合金纳米团簇（Fe-Ni ANC@NSCA 催化剂）的 N、S 共掺杂碳气凝胶的合成过程示意图。 a) 将苯胺单体、Fe 前体、Ni 前体和 TA 依次添加到水溶液中。b) 在 HCl 存在下添加 APS 并进一步冷冻干燥成 PANI 气凝胶后，通过苯胺单体的聚合形成 PANI 聚合物的 3D 水凝胶。在 3D PANI 水凝胶中，PANI 链通过 TA-Fe ³⁺ 配合物及其亚氨基相互连接，而 Ni ²⁺ 离子主要掺杂 PANI 聚合物的亚氨基，并被 TA-Fe ³⁺ 配 合物在一定程度上隔开。 c）通过PANI水凝胶的热解和后处理获得镶嵌有几乎均匀分布的高密度Fe-Ni ANCs的Fe-Ni ANC@NSCA催化剂。

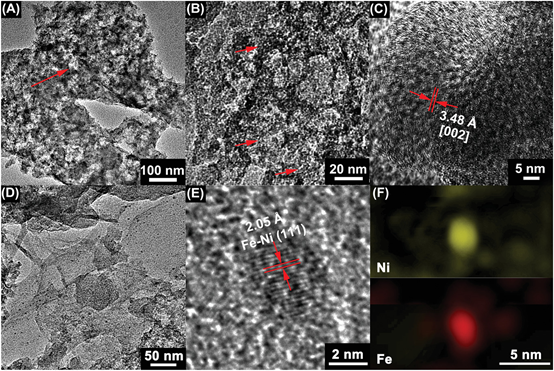

图1， A,D) 低倍率和 B) 高倍率 TEM 图像，C) Fe-Ni ANC@NSCA 催化剂的高分辨率 TEM 图像，E) 高分辨率 TEM 图像和 F) 单个 Fe-的 HAADF-STEM-EDS 映射图像。单个 Fe-Ni ANC 中元素 Ni（黄色）和 Fe（红色）的分布。

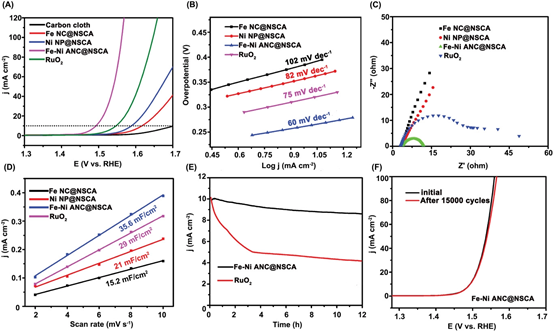

图5， A) 碳布、Fe NC@NSCA 催化剂、Ni NP@NSCA 催化剂、Fe-Ni ANC@NSCA 催化剂和商业RuO ₂ 催化剂在 1M KOH 溶液中的 OER 极化曲线。B) Fe NC@NSCA 催化剂、Ni NP@NSCA 催化剂、Fe-Ni ANC@NSCA 催化剂和商业RuO ₂ 催化剂的 Tafel 图。C) Fe NC@NSCA 催化剂、Ni NP@NSCA 催化剂、Fe-Ni ANC@NSCA 催化剂和商业RuO ₂ 催化剂在 260 mV 过电位下的 EIS 光谱。D) Fe NC@NSCA 催化剂、Ni NP@NSCA 催化剂、Fe-Ni ANC@NSCA 催化剂和商业RuO ₂ 催化剂的 ECSA。E) Fe-Ni ANC@NSCA 催化剂和商用 RuO ₂ 催化剂 12 小时的计时电流曲线以评估其耐久性。F）Fe-Ni ANC@NSCA催化剂在15000次循环前后的OER极化曲线。

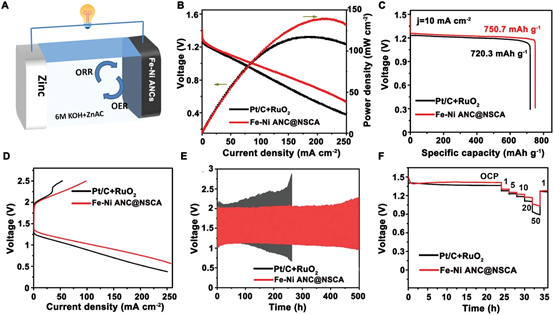

图7， A) 与 Fe-Ni ANC@NSCA 催化剂组装的 ZAB 的示意图模型。B) 放电极化和功率密度曲线，C) 在 10 mA cm ^-2 电流密度下测得的比容量，D) 充放电极化曲线，E) 5 mA cm ^-2 电流密度下的长期循环性能， F) 不同电流密度下由 Fe-Ni ANC@NSCA 催化剂或 Pt/C + RuO ₂ 催化剂组装的 ZAB 的恒电流放电图。

参考文献 ： doi.org/10.1002/smll.202102002

经典导读：

1.《PNAS》西安交通大学卢同庆、哈佛大学锁志刚院士：用于伤口闭合的水凝胶-网状复合材料

2. 《Joule》东华大学武培怡：双网络水凝胶热电池具有非凡的韧性和高功率密度，可实现连续热量收集

3. 《Nature Catalysis》四川大学肖丹/德州大学余桂华:单原子聚吡咯水凝胶!

4. 《Science》下一代可穿戴电子设备！指尖上的创可贴，血糖指数不用愁！

5.《AFM》东华大学叶长怀/朱美芳院士：超强/高电导芳纶纳米纤维/PVA/纳米银水凝胶

6. 《AFM》上交大崔文国，苏州大学顾勇/陈亮：明胶氧化葡聚糖+生物活性玻璃纳米颗粒，一体化协助骨折固定和愈合

7. 《Adv. Mater.》浙江大学陈东/高翔：有吸引力的 Pickering 乳液凝胶

8.《AFM》华中师大朱成周、武汉工程文静：PdBi单原子合金气凝胶用于高效乙醇氧化

9.《AM》长春应化所贺超良、陈学思院士：两性离子水凝胶包MOF胶囊，pH 响应自分解，用于高效口服 Exendin-4 递送

版权声明：「高分子材料科学」 旨在分享学习交流高分子聚合物材料及科研等领域的研究进展和新闻。编辑水平有限，上述仅代表个人观点，详见原文。投稿，荐稿或合作请后台联系编辑。感谢各位关注！
