9. 在orcad同一页面的连接关系应该怎么处理呢？

在orcad同一页面的连接关系应该怎么处理呢？

答：在orcad软件中，同一页面的连接关系处理有两种方式，一种是直接连线的方式，一种是放置网络编号的方式使其连接在一起。详细的操作方式如下所示：

第一步，连线的方式比较简单，点击菜单Place→Wire，或者是按快捷键W，或者是点击右侧的连线按钮，既可对两个网络进行连线，如图3-17所示；



图3-17 信号之间连线示意图

第二步，网络标号的使用方法。首先从需要走线的网络按照上述连线的方式，引出一截连线，用于放置网络标号，如图3-18所示；

第三步，点击菜单Place→Net Alias…，或者按快捷键N,放置网络标号，在弹出的属性对话框中，输入网络名称，然后放置到引出的连线中，如图3-19所示；



图3-18 引出连线示意

图3-19 放置网络标号示意图

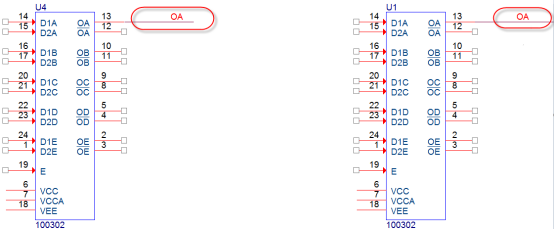

第四步，放置好网络标号以后，在另一端要连接这个网络的地方也发放上相同的网络标号，这样在相同页面，这个网络就通过网络标号连接起来了，跟Wire的效果是一致的，如图3-20所示。



图3-20 信号之间通过网络标号连接示意图
