仿生波纹夹层结构建模插件

仿生波纹夹层结构建模插件的图1

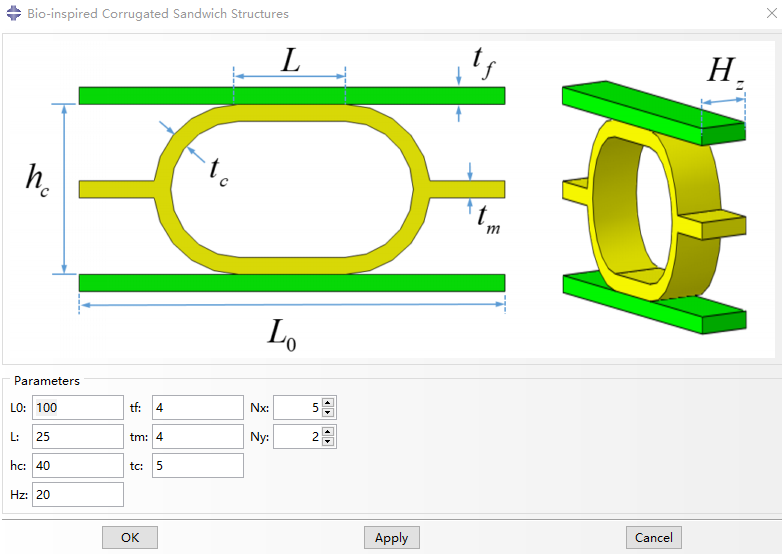

插件界面

插件功能:

  • 自动创建仿生波纹夹层结构

  • 生成重复性几何单元

  • 自动阵列

  • 自动划分网格

  • 自动创建钛合金材料并赋予属性

  • 插件仅支持Abaqus2016~Abaqus2021,低版本不支持

另外,该软件所生成的几何结构可在Abaqus中导出stl格式,供3D打印使用。


插件安装:


购买后联系客服获取代码,解压缩到ABAQUS安装目录或者工作目录下的abaqus_plugins文件夹内,工作目录下默认是没有abaqus_plugins文件夹的,可以自己创建,如:

C:\temp\abaqus_plugins

安装完成之后,重新启动ABAQUS,在Plug_ins菜单中就可以看到该工具。


插件效果:

仿生波纹夹层结构建模插件的图2

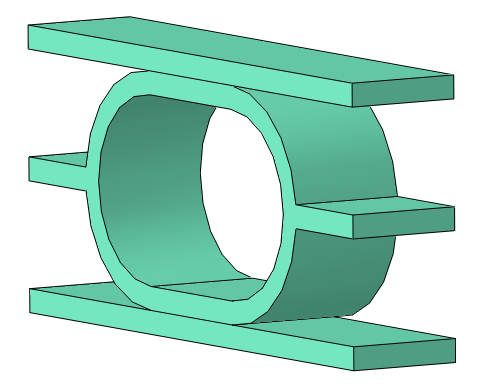

结构单元

仿生波纹夹层结构建模插件的图3

纵向阵列

仿生波纹夹层结构建模插件的图4

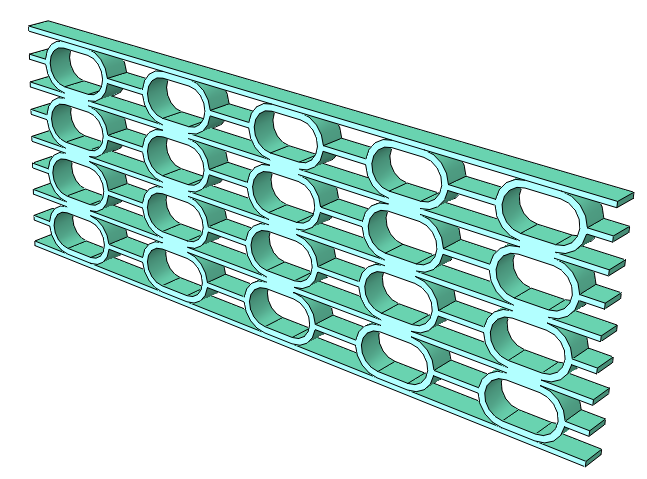

纵横阵列

仿生波纹夹层结构建模插件的图5

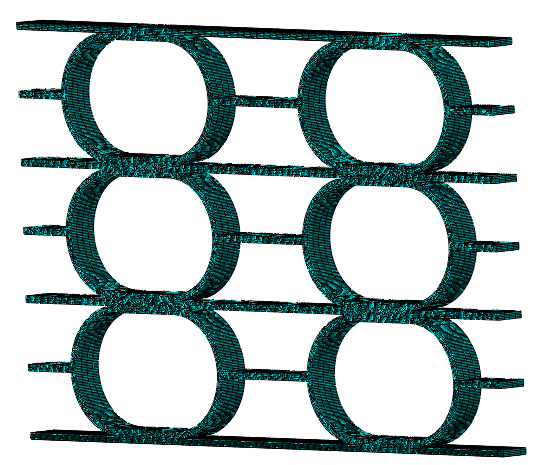

有限元模型

仿生波纹夹层结构建模插件的图6

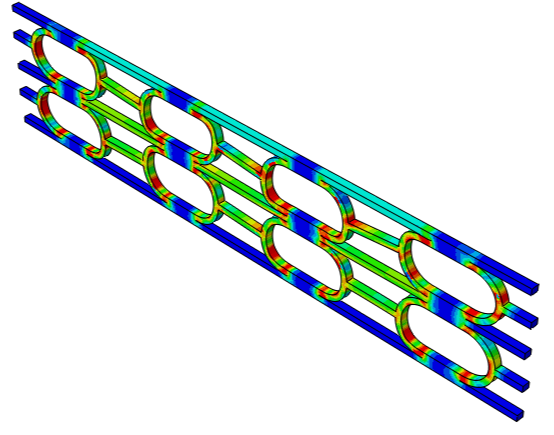

仿真案例

仿生波纹夹层结构建模插件的图7

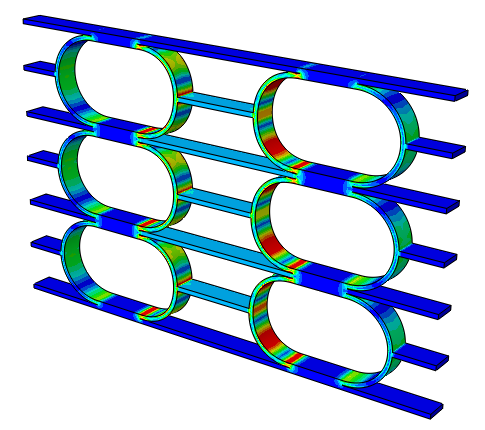

仿真案例



参考文献:Meng L ,  Lan X ,  Zhao J , et al. Failure analysis of bio-inspired corrugated sandwich structures fabricated by laser powder bed fusion under three-point bending[J]. Composite Structures, 2021, 263(1):113724.

仿生波纹夹层结构建模插件的图8

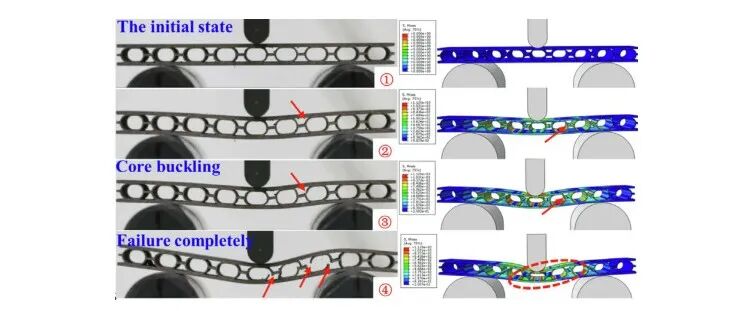

华中科技大学:一种新型3D打印仿生波纹夹层结构三点弯试验及失效分析


仿生波纹夹层结构建模插件的图9

复合材料力学 | 原创作品 | 未经允许不得转载
