【知识分享】27. orcad中怎么批量对元器件的PCB封装进行匹配？

orcad中怎么批量对元器件的PCB封装进行匹配？

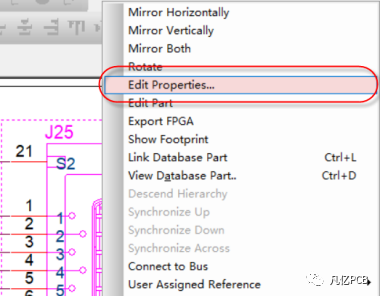

答：第一步，切换到原理图目录页，选中原理图根目录或者是其中某一页的原理图，点击右键，编辑器件属性，如图3-48所示；



图3-48 编辑元器件属性示意图

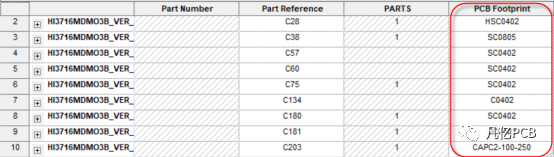

第二步，打开器件的属性框，找到PCB  Footprint这一栏，批量填入元器件的封装即可，这样原理图中所有的器件封装都匹配了，如图3-49所示：



图3-49  编辑元器件属性示意图

第三步，对于所有的封装，我们可以在原理图绘制页面进行显示，操作如下：任意打开一页原理图页面，框选所有的元器件，点击右键 ，选择编辑属性Edit-Properties，如图3-50所示，选择PCB  Footprint这一栏，点击右键，选择Display选项，在弹出的界面中选择Value Only，如图3-51所示，即可将封装名称显示在原理图页面上。



图3-50  编辑整页元器件属性示意图



图3-51  显示原理图封装示意图
