Abaqus后处理常见问题

本期内容讲解Abaqus后处理过程中遇到的常见问题以及解决方法，涉及问题如下：

1. 如何将Abaqus分析结果以图片形式输出？（切勿再截屏）
2. 如何将两个ODB文件生成的动画重叠在一起显示，以便对比分析？

3. 显示分析结果时，发现模型位移或变形量超乎想象的大，分析没有任何问题，该怎样调节？
4. 如何查询变形前后两点之间的距离变化？
5. 显示变形图时，为何在变形图中没有任何位移值？
6. 如何将未变形图与已变形图叠加显示？
7. 如何同时显示多个视图？
8. 如何操作输出曲线？

9. 如何将分析结保存为文本文件（.rpt）？

• 如何将Abaqus分析结果以图片形式输出？

  大家在做PPT或者报告的时候，贴Aabqus云图的时候是不是直接截屏放上去了？通过这次的学习，千万不要那么不专业啦~

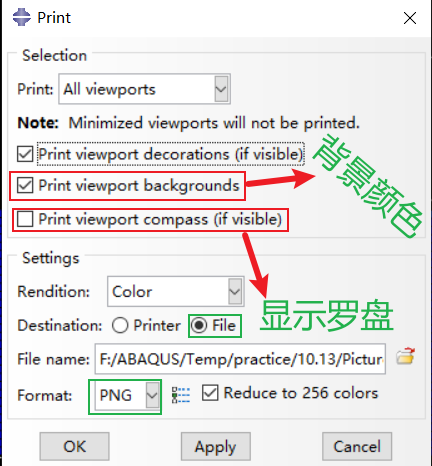

      选择File-Print-勾选File

经过以上操作后，即可输出想要输出的云图，显的更加profession亿点。

• 如何将两个ODB文件生成的动画重叠在一起显示，以便对比分析？

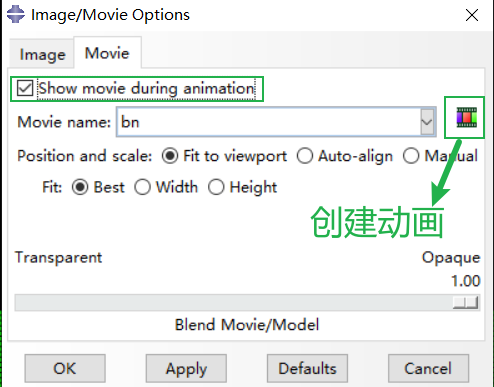

显示第一个ODB的动画——Animate——Save As保存动画（推荐Quick  time格式）——View——Image/Movie Option 创建一个动画，然后显 示第二个ODB文件动画，这时两个动画将在一个视窗内同时显示。图是重点哦~

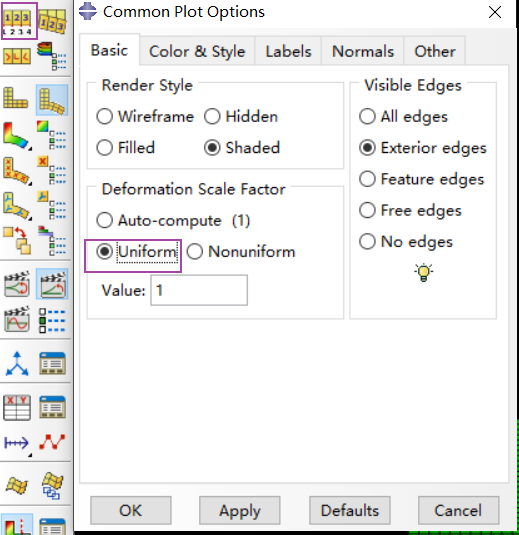

• 显示分析结果时，发现模型位移或变形量超乎想象的大，分析没有任何问题，该怎样调节？

• 如何查询变形前后两点之间的距离变化？

变形后的odb，点击查询——Distance，即可显示变形前后两点的距离。

仔细看上图哦~

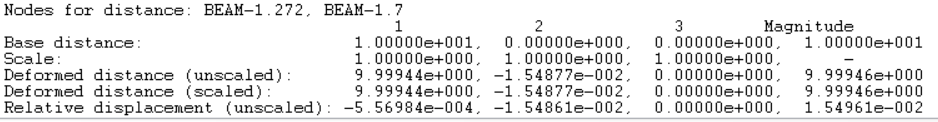

图中1 2 3 表示三个方向上的距离分量，Magnitude表示距离的合量。

Base distance: 变形前的距离；

Sclae:3个方向上的缩放系数；

Deformed distance (unscaled): 不考虑变形缩放系数的变形后实际距离；

Deformed distance (scaled): 考虑变形缩放系数的变形后距离；

两点变形前与变形后的距离变化差：9.99946-1.0e1

• 显示变形图时，为何在变形图中没有任何位移值？


在Step模块中设置场变量输出时没有选择位移U，以致于ODB文件中没有保存位移数据；

在Step模块中设置场变量输出时，没有将位移U的输出区域设为默认的Whole model.

• 如何将未变形图与已变形图叠加显示？
  图是重点！！！

• 如何同时显示多个视图？

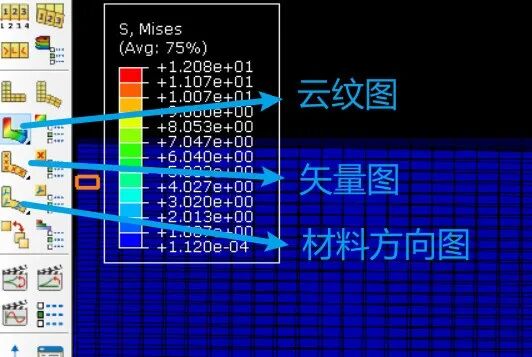

Viewport——Create创建新的视窗，多尝试，要达到如下效果：

• 如何在Abaqus中操作输出曲线

Operate on XY Data —— combine(x,x)在combine函数中操作，例如combine(-x,y-z)。

• 如何将分析结保存为文本文件（.rpt）？

创建XY数据后，Report——XY,选择输出的数据即可，输出到工作路径下的abaqus.rpt文件中。

参考文献：[1]曹金凤, 石亦平. ABAQUS有限元分析常见问题解答[M]. 机械工业出版社, 2009.

E N D
