晶闸管作为一种功率开关器件，因其与继电器相比有无触点、使用寿命长的优点，常替代继电器用于大功率电路控制中。

随着工业控制向着速度更快、功率更大，晶闸管的应用也越来越多，对于晶闸管的学习，作者认为是很有意义的。

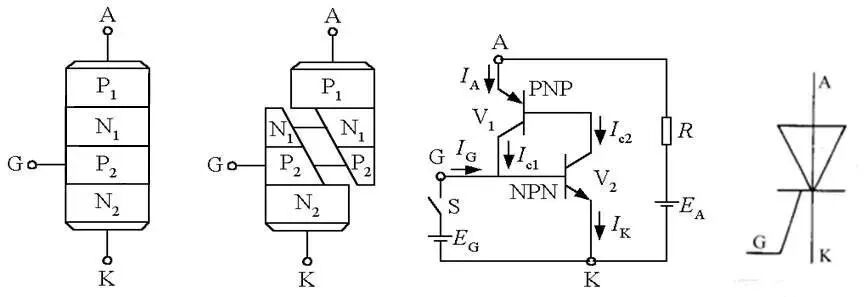

晶闸管的电路符号

普通的晶闸管和三极管的外形非常像，但是绝对不能混淆。

晶闸管实物图

大功率晶闸管实物图

晶闸管有三个极，分别是A极（阳极）、K极（阴极）、控制极（G极）。

晶闸管

双/单向晶闸管

晶闸管分双向晶闸管和单向晶闸管。

1. 单向晶闸管

单向晶闸管的和二极管一样，电流只能从A极流到K极。

单向晶闸管

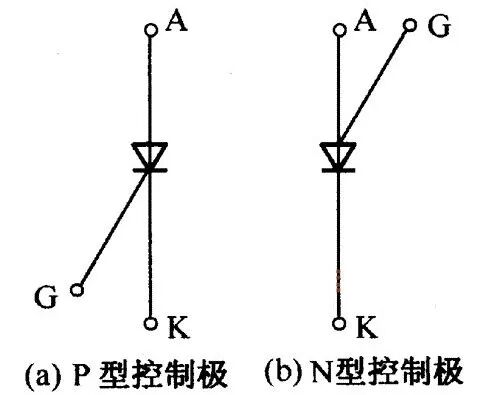

它的G极分两种控制方式——达到一定电压就导通（P型）和低于一定电压就导通（N型）。

2. 双向晶闸管

双向晶闸管不分A极和K极，只区分G极，电流方向是双向的。

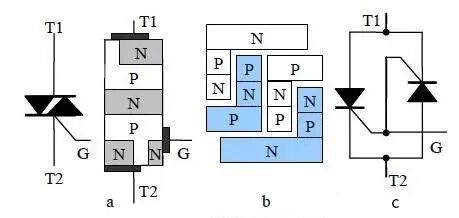

双向晶闸管

晶闸管应用的关键点

1. 导通条件

晶闸管的G极一旦达到导通条件，晶闸管就会导通，此时无论晶闸管的G极电压如何变化，都不会截止（除特殊的反压截断晶闸管外）。

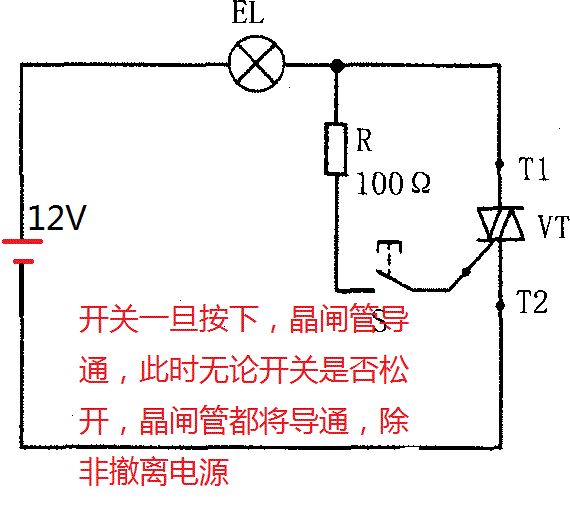

晶闸管测试电路

除非A极到K极的电流小于维持电流才会截断，重新受G极控制。

2. 维持电流

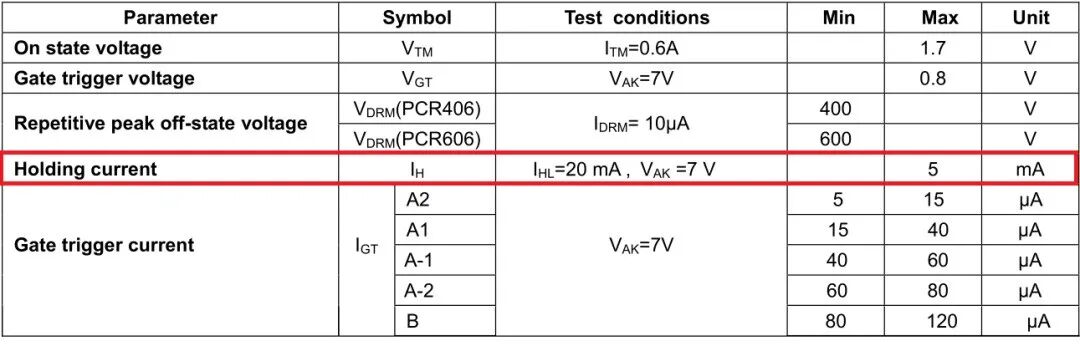

维持电流表示导通后的晶闸管流过的电流小于其值时，晶闸管将关断。

晶闸管的维持电流

晶闸管应用电路分析

利用晶闸管其特殊的关断特点，可制作成晶闸管调光调速电路。

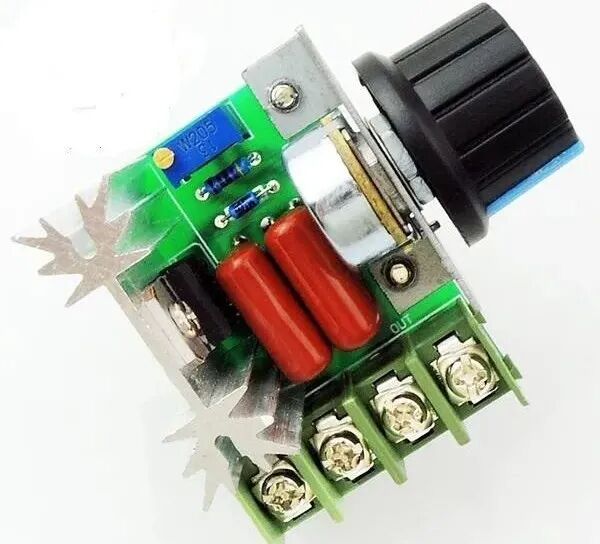

晶闸管调光调速器实物图

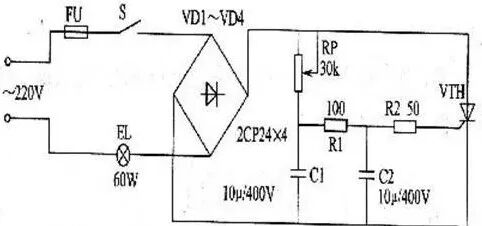

晶闸管调光调速电路

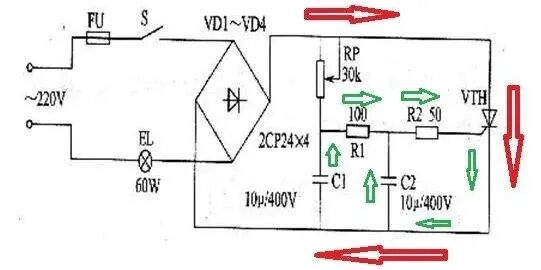

↑VTH是一个P型单向晶闸管，220V交流电经灯具EL和全波整流后，通过RP给电容C1和C2充电；当电容电压充到晶闸管VTH导通电压时，VTH导通，EL发光，晶闸管不在受G极控制。

VTH导通致使电容不在得到充电电流，电容开始放电，VTH则会在脉动直流最低点处截止，但是电容电压还在G极导通电压时，VTH又会马上导通，直到电容电压下降到小于G极导通电压为止，电容重新充电，如此周而复始

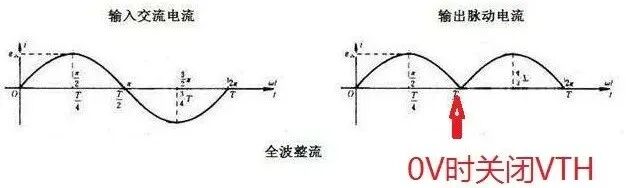

脉动直流最低点

电容放电的阶段为VTH导通阶段，充电阶段为VTH关断阶段，通过调节RP既可控制占空比，达到调节亮度之目的。
