【知识分享】38.Orcad怎么产生Cadence Allegro的第三方网表？

Orcad怎么产生Cadence Allegro的第三方网表？

答：orcad产生Cadence Allegro的网表的操作步骤如下；

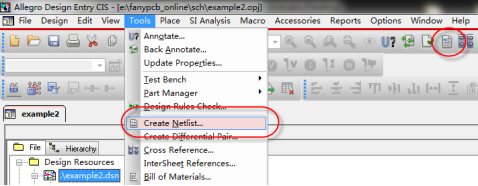

第一步，选择原理图根目录，执行菜单Tools→Creat Netlist，或者是点击菜单栏上的图标，调出产生网表的界面，如图3-74所示；



图3-74  输出网表示意图

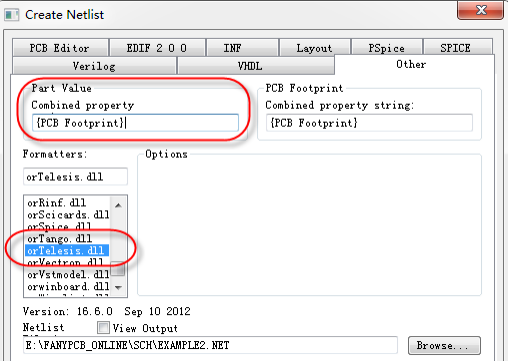

第二步，弹出的输出网表界面中选择Other选项，来输出第三方网表，如图3-75所示，在Formatters栏中选择orTelesis.dll选项，上面的Part Value栏需要用PCB Footprint来代替，不然会产生错误；



图3-75  输出第三方网表设置示意图

第三步，按第二步所说的设置好参数以后，在下方的路径中可以选择网表存储的路径，如图3-75所示，默认路径是当前原理图所处的路径。点击确定按钮，即可输出第三方的网表文件，后缀是.NET的文件就是网表文件。

|本文凡亿教育原创技术文章，转载请注明来源
