【知识分享】深度了解芯片工作的心脏-晶振

晶振概念：在振荡器中采用一个特殊的元件——石英晶体，它可以产生频率高度稳定的交流信号，这种采用石英晶体的振荡器称为晶体振荡器，简称晶振。

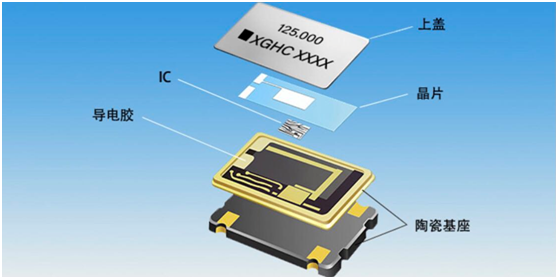

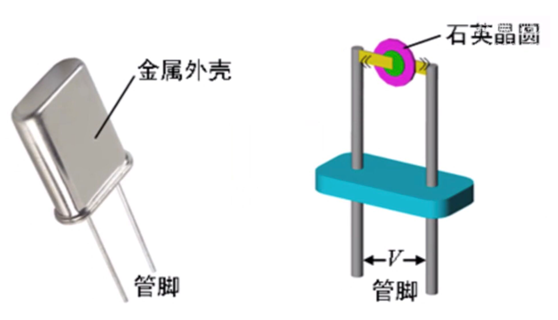

制作方法：从一块石英晶体上按一定方位角切下薄片(简称为晶片，它可以是正方形、矩形或圆形等)，在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到管脚上，再加上封装外壳就构成了晶振器，常见的有DIP(插脚类)和SMD(插片类)。

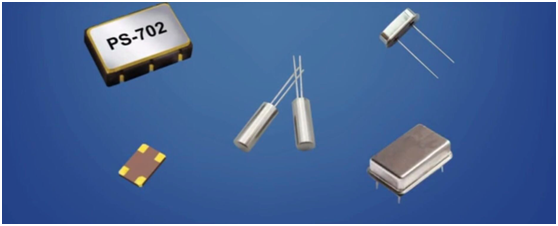

常见晶振

插脚类晶振

贴片类晶振

晶振特性：

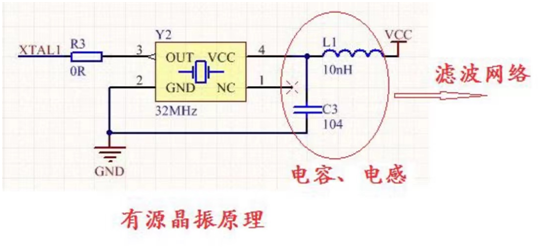

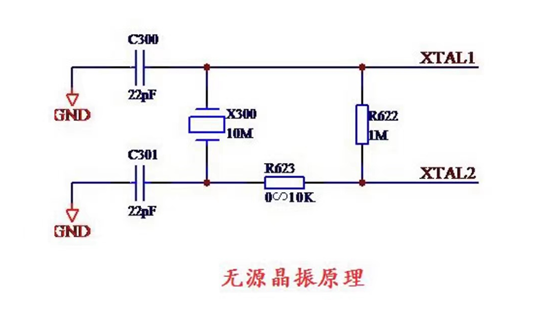

有源晶振无源晶振的常见电路

晶振与CPU相连：CPU需要复杂的时序电路完成不同的指令功能。一般时钟信号可以由两种信号产生：一种是内部方式，利用芯片内部的振荡电路，产生时钟信号；另一种为外部方式，时钟信号由外部引入，时钟晶振就是芯片的外部时钟信号源。时钟晶振的主要作用是通过分频电路向显卡、网卡、主板等配件的各部分提供基准频率，它就像个标尺，时钟芯片就是拿这把标尺来量时间。若时钟晶振工作频率不稳定会，就会造成相关设备工作频率不稳定，引发失效不良风险。

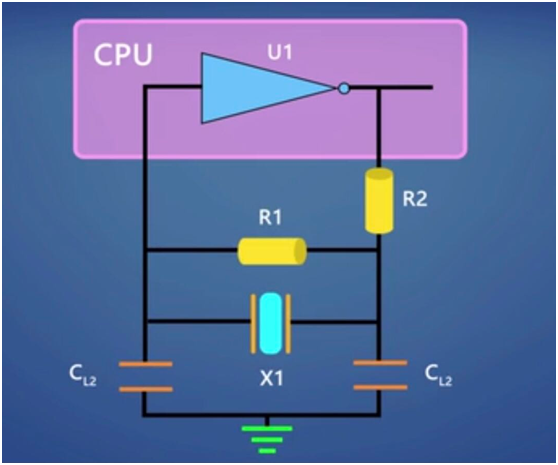

晶振与CPU连接图

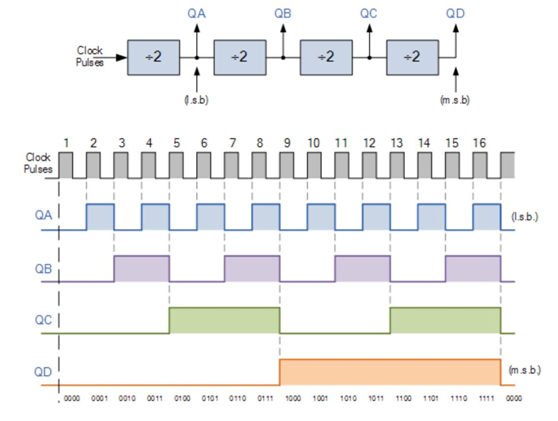

通过分频电路给各种信号提供基准时钟信号

晶振的测量

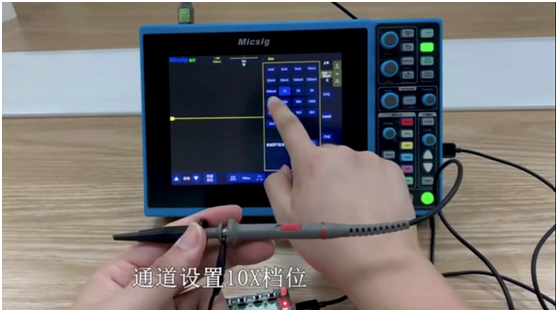

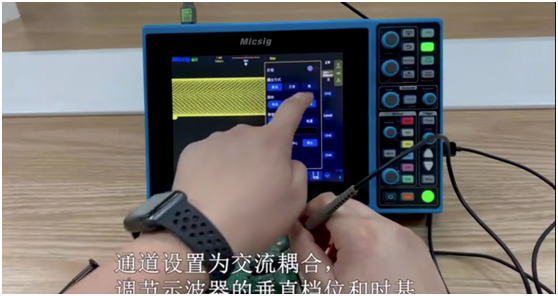

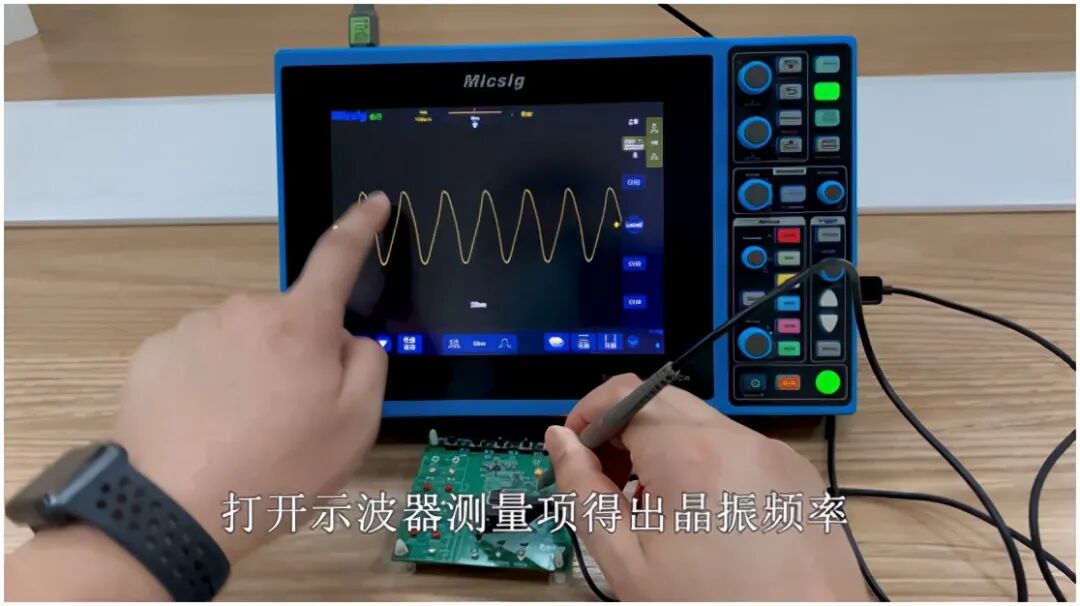

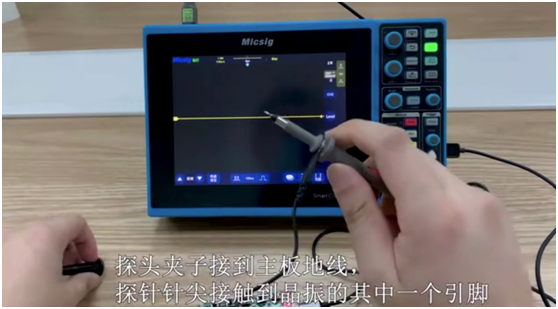

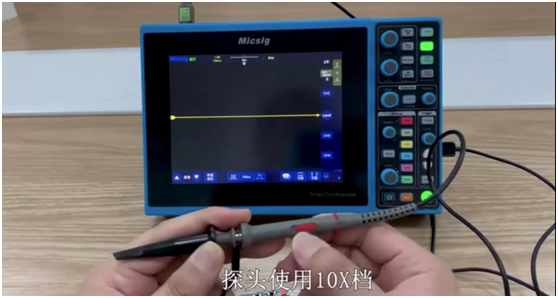

使用示波器直接测输出波形，看输出频率是否稳定并计算频率

本文作者：芯博士
