离散断裂网络DFN生成多个块体的稳定性分析(block analyze-stability) (3)
1 引言
在《孤立的刚性块体分析(block analyze-stability) (2)---Range Elements》中，使用block cut joint-set命令产生3组节理，进行了单一块体的稳定性分析。真实的隧道分析可能存在多个分离的块体(multiple blocks)，因此需要同时对多个这样的块体进行稳定性分析。首先使用离散断裂网络DFN技术产生断裂，然后切割成块体(block cut dfn)。只有与隧道开挖边界相交块体才会使用block analyze-stability方法计算安全系数。
2 DFN产生块体
离散断裂网络DFN为自动生成块体提供了一种非常有效的工具。为了生成一个DFN，首先需要使用fracture template create命令指定断裂随机分布的参数，断裂模板包含了断裂尺寸、位置和产状分布的描述，然后使用fracture generate 命令产生DFN。fracture combine 命令用来合并小的断裂。有三种方法阻止断裂继续生成。第一种使用mass-density关键字，第二种使用p10关键字，第三种使用fish-stop关键字。下面的链接讨论过各种断裂产生的方法：
离散断裂网络 (DFN) [P2]: fracture generate
Fracman读取FLAC3D生成的离散断裂网络(DFN)模型
离散断裂网络(DFN)[P3]: fracture contact-model
断裂产状(Fracture Orientation)的概率密度函数---Fisher分布
将单元zone转化为四面体tetrahedron---block zone list poly (BBM)
3DEC赤平极射投影(Joint Stereonet)图可能存在一个bug
FLAC3D导入Fracman生成的离散断裂网络(DFN)模型

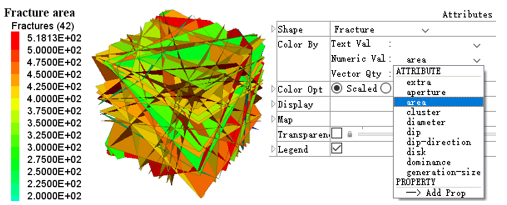

fracture template create 'fractures' orientation uniform ...size uniform size-limits 50 50fracture generate dfn 'fractures' template 'fractures' mass-density 2block cut dfn name 'fractures'
3 计算结果
block analyze-stability命令有一个关键字block-extra，这个关键字用来存储块体的平均安全系数Fos-mean。下图所示的是块体平均安全系数小于1的块体位置分布。使用FISH可以只显示最小安全系数的块体。
