今天给大家说说如何将 Micro/WIN 的库文件导入到 Micro/WIN SMART 中，一步步来操作，每个人都能看懂。


0 1
打开S7-200 库文件 选择要导入的库文件，并将其放在程序编辑器的子程序中。
干货分享｜如何把S7-200的库文件导入到200 SMART？的图2

▲图1. 指令库


0 2
配置相应参数。
干货分享｜如何把S7-200的库文件导入到200 SMART？的图3

▲图2. 编程窗口


0 3
编译并保存。
干货分享｜如何把S7-200的库文件导入到200 SMART？的图4

▲图3. 编译按钮


0 4

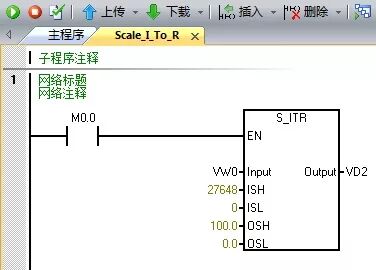

S7-200SMART编程软件，打开刚刚保存的文件。（与200不同，200smart模拟量输入的量程为0-27648。）
干货分享｜如何把S7-200的库文件导入到200 SMART？的图5

▲图4. 编程窗口


0 5
在符号表中给VW0和VD100设置符号名。
干货分享｜如何把S7-200的库文件导入到200 SMART？的图6

▲图5. 设置符号名


0 6
鼠标右击 “库” 选择 “创建库”。
干货分享｜如何把S7-200的库文件导入到200 SMART？的图7

▲图6. 指令库


0 7

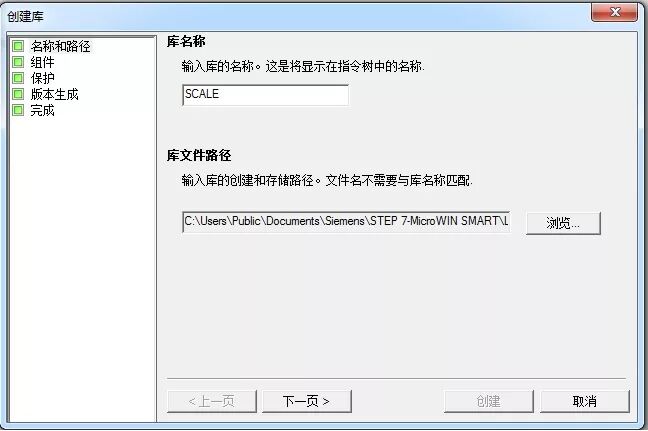

对库进行命名，点击 “浏览” 将库存到指定位置，设置完成后单击“下一页”。
干货分享｜如何把S7-200的库文件导入到200 SMART？的图8

▲图7. 名称和路径


0 8

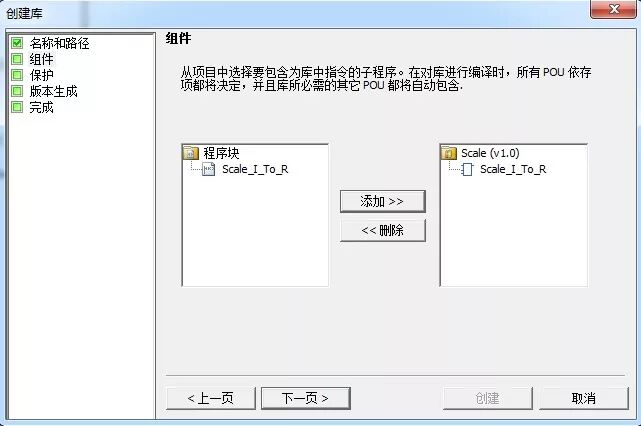

将要添加的内容添加到项目中，单击“下一页”。
干货分享｜如何把S7-200的库文件导入到200 SMART？的图9

▲图8. 添加窗口


0 9

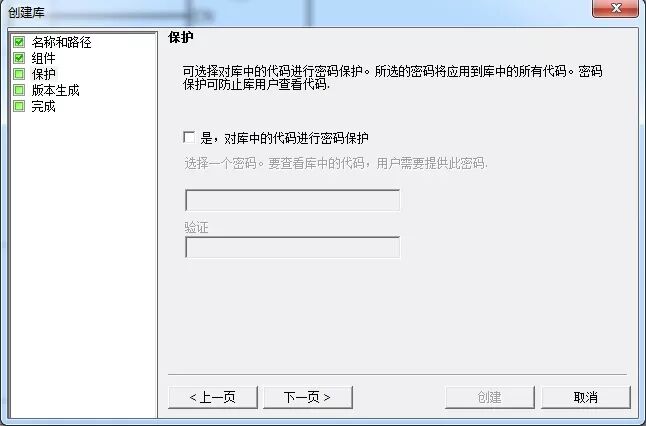

设置密码保护（可选），完成后单击“下一页”。
干货分享｜如何把S7-200的库文件导入到200 SMART？的图10

▲图9. 密码保护


10

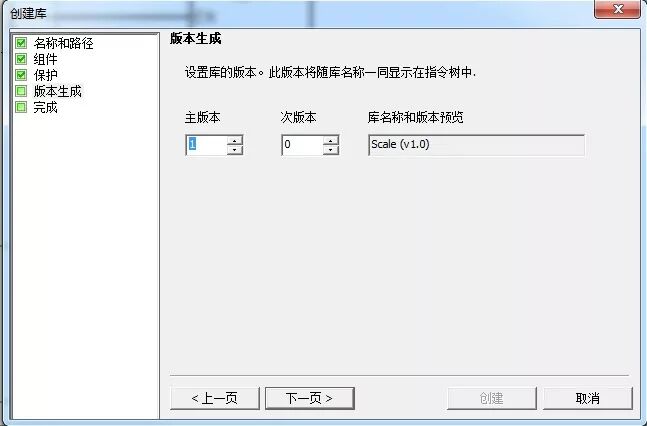

设置库的版本，完成后单击“下一页”。
干货分享｜如何把S7-200的库文件导入到200 SMART？的图11

▲图10. 版本生成


11

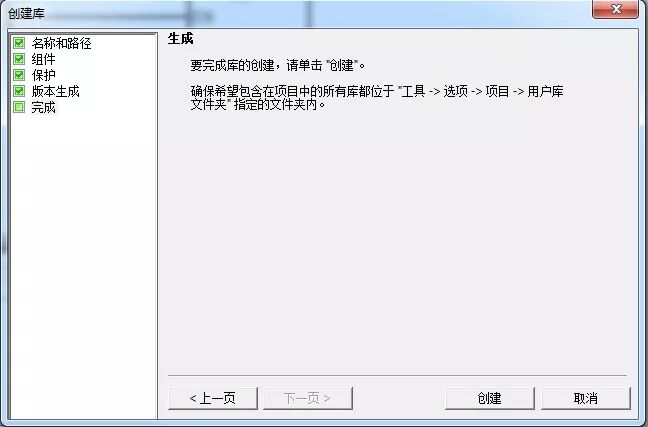

单击“创建”，完成创建库。
干货分享｜如何把S7-200的库文件导入到200 SMART？的图12

▲图11. 完成创建


12
关闭软件后，以管理员身份重新运行，选择“库”即可找到添加的库文件。
干货分享｜如何把S7-200的库文件导入到200 SMART？的图13 ▲图12. 指令库

▲图12. 指令库


13

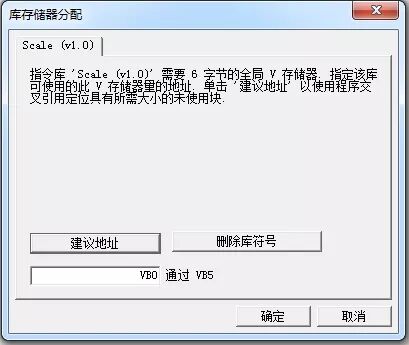

将其添加到程序编辑器中，为其分配库存储区。
干货分享｜如何把S7-200的库文件导入到200 SMART？的图14
干货分享｜如何把S7-200的库文件导入到200 SMART？的图15

▲图13. 分配库存储区


14

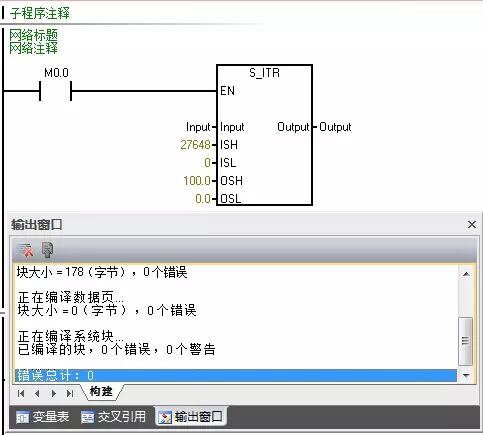

编译后无报错，即可使用。
干货分享｜如何把S7-200的库文件导入到200 SMART？的图16

▲图14. 编程窗口
