形位公差标注大全,图文并茂,机械人必备!


公差
特 征 项 目
符号
有或无基准要求
形 状
形 状
直 线 度

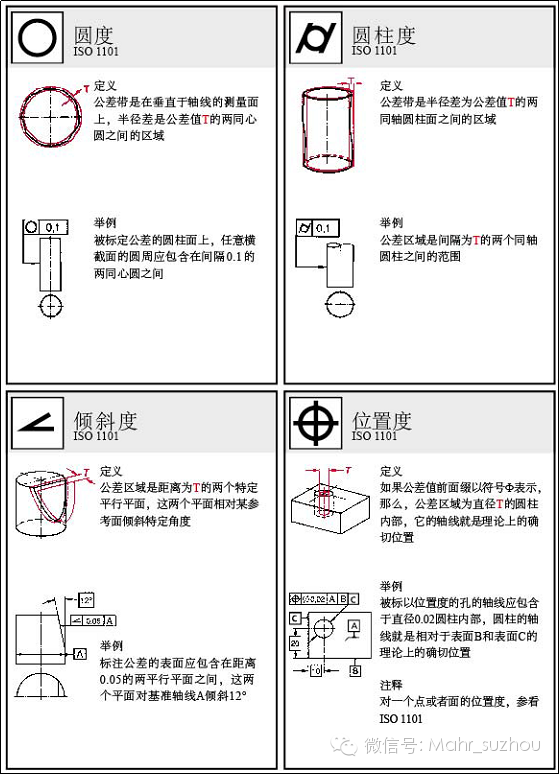

形位公差标注大全,图文并茂,机械人必备!的图1
平 面 度
形位公差标注大全,图文并茂,机械人必备!的图2
圆  度
形位公差标注大全,图文并茂,机械人必备!的图3
圆 柱 度
形位公差标注大全,图文并茂,机械人必备!的图4
形状或位置
轮 廓

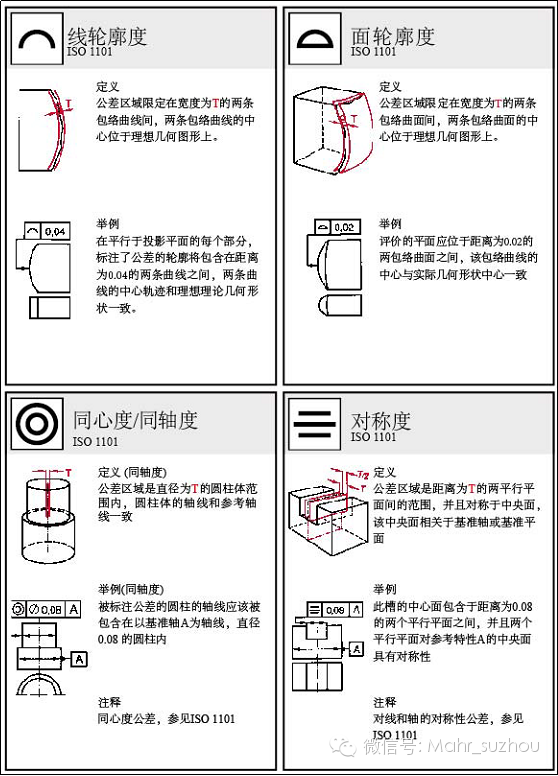

线轮廓度
形位公差标注大全,图文并茂,机械人必备!的图5
有或无
面轮廓度
形位公差标注大全,图文并茂,机械人必备!的图6
有或无
位 置
定 向

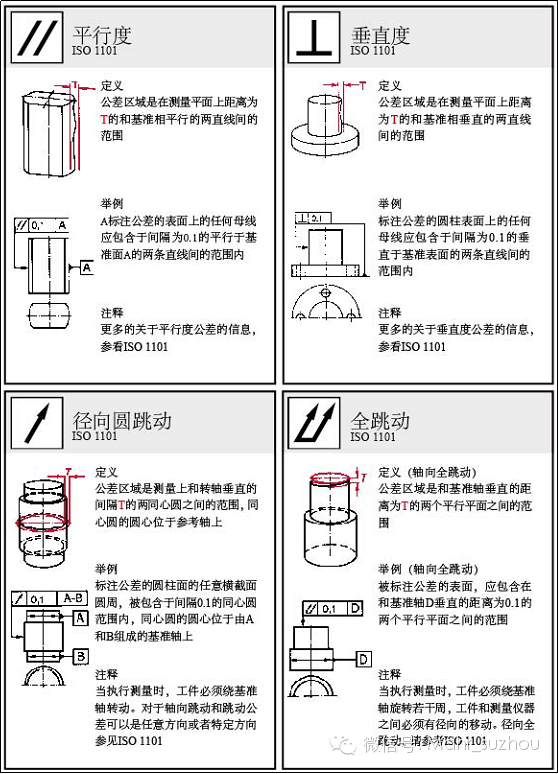

平 行 度
形位公差标注大全,图文并茂,机械人必备!的图7
垂 直 度
形位公差标注大全,图文并茂,机械人必备!的图8
倾 斜 度
形位公差标注大全,图文并茂,机械人必备!的图9
定 位
位 置 度
形位公差标注大全,图文并茂,机械人必备!的图10
有或无
同轴(同心)度
形位公差标注大全,图文并茂,机械人必备!的图11
对 称 度
形位公差标注大全,图文并茂,机械人必备!的图12
跳 动
圆 跳 动
形位公差标注大全,图文并茂,机械人必备!的图13
全 跳 动
形位公差标注大全,图文并茂,机械人必备!的图14
直线度(straightness)

平面度(flatness)

圆度(circularity)

圆柱度(cylindricity)

线轮廓度(profile of a line)

面轮廓度(profile of a surface)

定向公差(orientation tolerance)

平行度(parallelism)

垂直度(perpendicularity)

倾斜度(角度) (angularity)

位置度(position)

对称度(symmetry)

同轴度(同心度) (concentricity)

圆跳动(circular runout)

全跳动(total runout)

形位公差标注大全,图文并茂,机械人必备!的图15

形位公差标注大全,图文并茂,机械人必备!的图16

形位公差标注大全,图文并茂,机械人必备!的图17

形位公差标注大全,图文并茂,机械人必备!的图18

形位公差标注大全,图文并茂,机械人必备!的图19

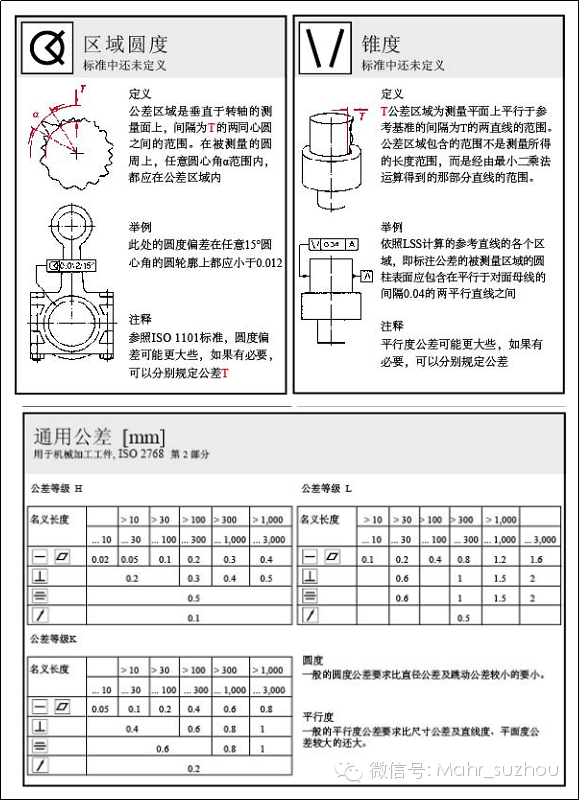

形位公差值的选择
总的原则:在满足零件功能的前提下,选取最经济的公差值。
◆根据零件的功能要求,考虑加工的经济性和零件的结构、刚性,按表确定要素的公差值。并考虑以下因素:
◆同一要素给出的形状公差应小于位置公差值;
◆圆柱形零件的形状公差值(轴线的直线度除外)应小于其尺寸公差值;如同一平面上,平面度公差值应小于该平面对基准的平行度公差值。
◆平行度公差值应小于其相应的距离公差值。
◆表面粗糙度与形状公差的大概的比例关系:通常,表面粗糙度的Ra值可取为形状公差值的(20%~25%)。
◆对于以下情况,考虑到加工的难易程度和除主参数以外的其它因素的影响,在满足零件功能的要求下,适当降低1~2级选用:
○孔相对于轴;
○细长比较大的轴和孔;距离较大的轴和孔;
○宽度较大(大于1/2长度)的零件表面;
○线对线和线对面的相对于面对面的平行度、垂直度公差。
