1.案例描述

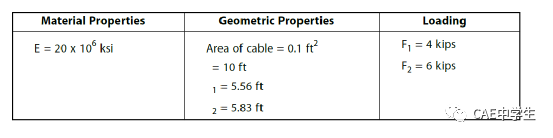

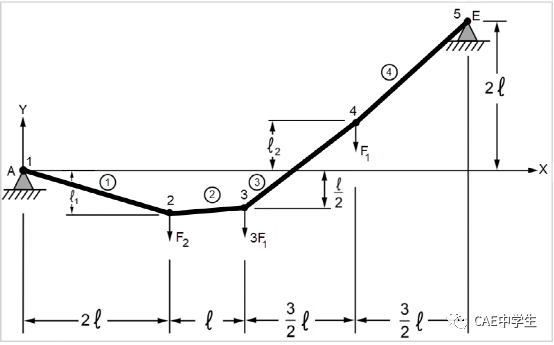

A和E两点约束，点2，3，4处受到垂直向下的力。如图所示，结构处于平衡，确定A处的水平Ax和垂直Ay支反力以及杆中的最大张力 T。利用Cable和link两种不同的单元进行对比分析。

2.静力学

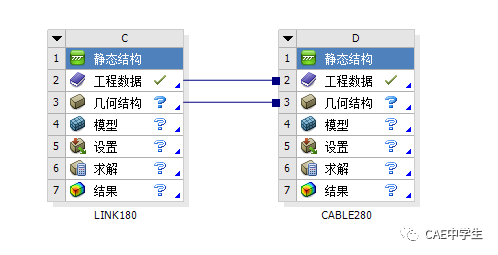

建议两个静力学模块

3.参数

4.建立模型

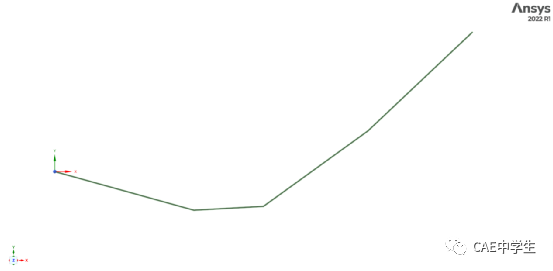

用SCDM导入模型即可。

5.Mesh

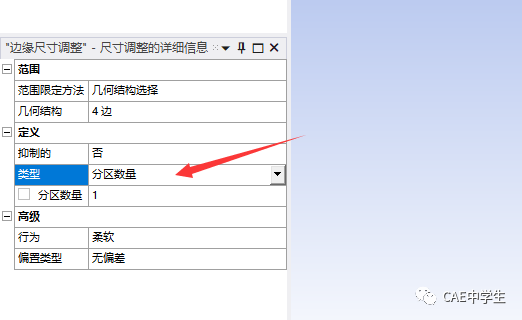

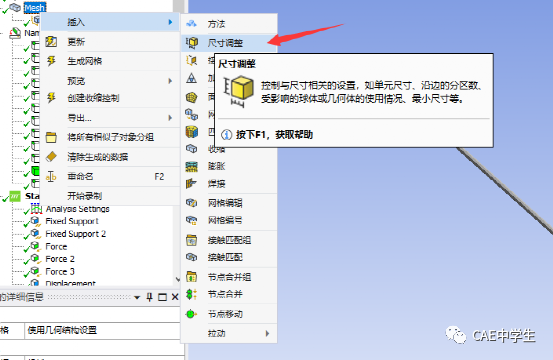

添加尺寸调整，选择所有边，选择分区数量，默认为1即可。

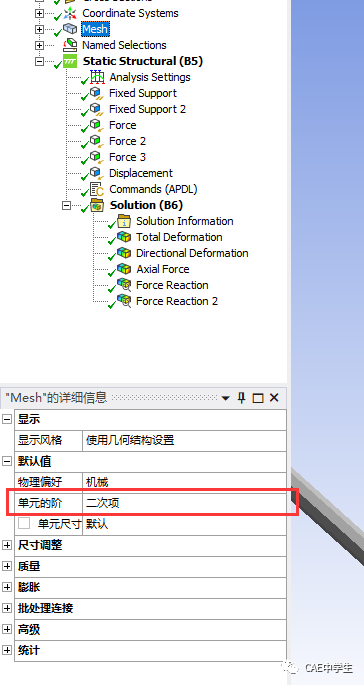

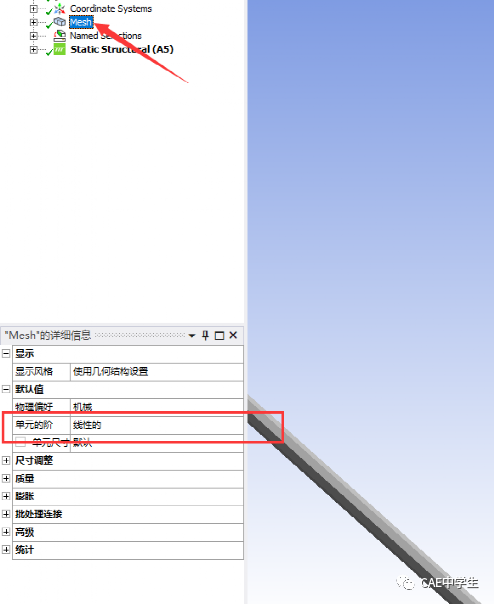

点击mesh，在单元的阶处选择线性的

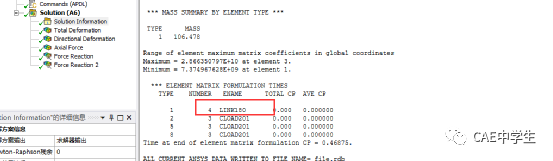

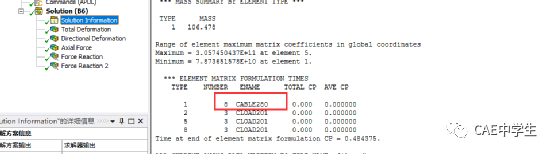

该网格划分后，在solution中查看网格单元，可以看到该单元类型为LINK180，如果将单元的阶改为改为二次项，则单元类型为CABLE280。这个就是两个分析最大的不同，其余的设置都是一样的。

6.边界条件

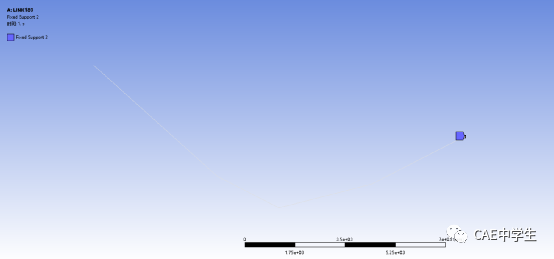

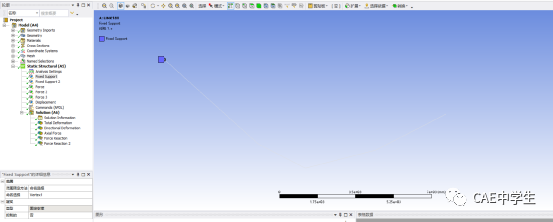

左边和右边端点施加固定约束

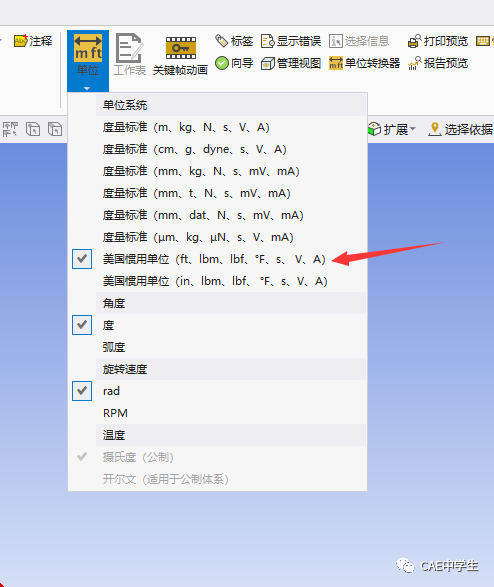

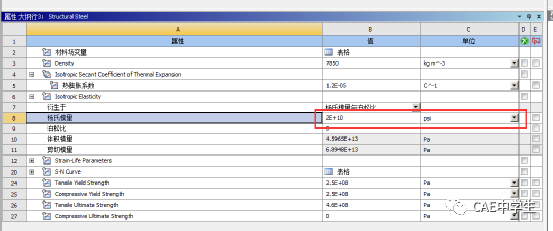

更改单位制，改为美国惯用单位

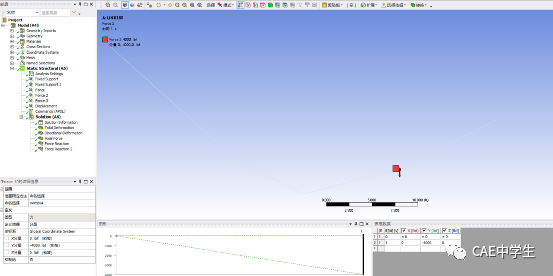

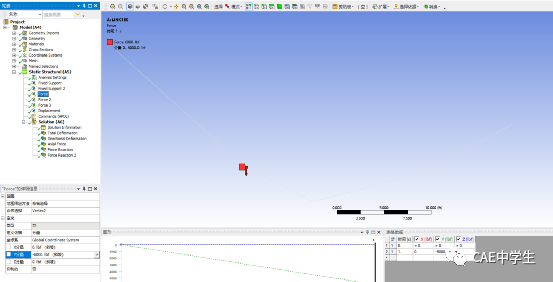

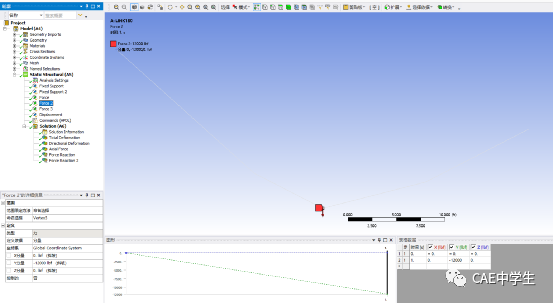

在三个节点分别施加竖直向下6000，12000，4000lbf的力

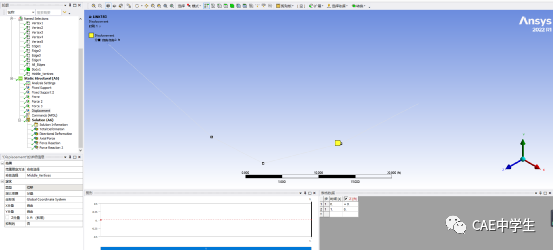

添加位移约束

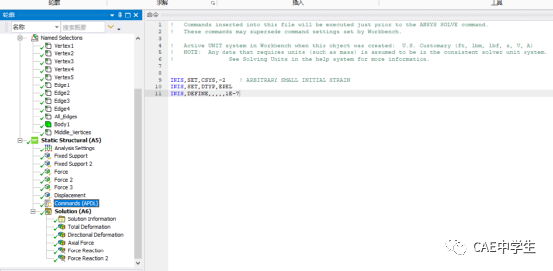

插入命令流

使用 INISTATE 的命令流施加初始应变(1 x 10-7)。

INIS,SET,CSYS,-2    ! ARBITRARY SMALL INITIAL STRAIN

INIS,SET,DTYP,EPEL

INIS,DEFINE,,,,,1E-7

7.结果

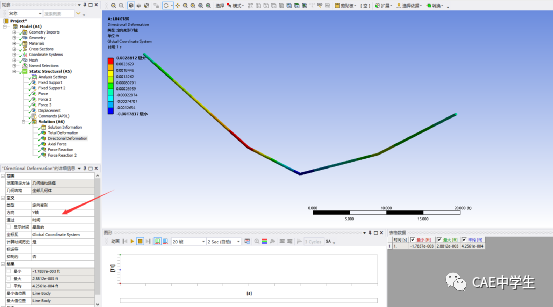

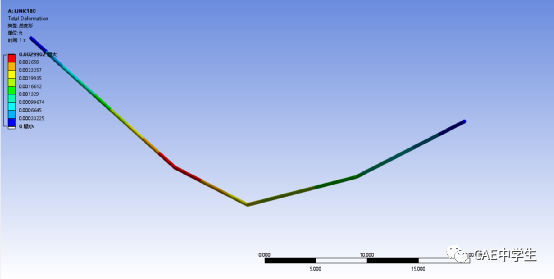

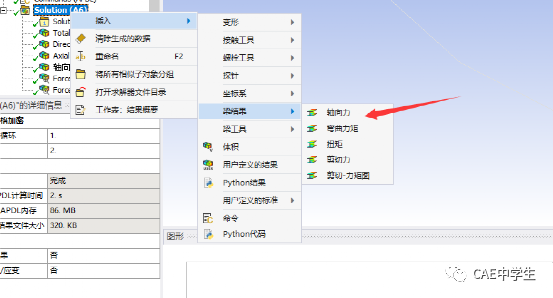

右键solution插入总变形

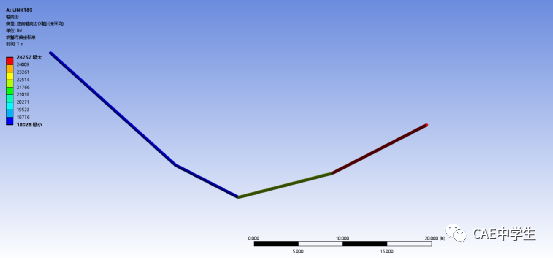

轴向力

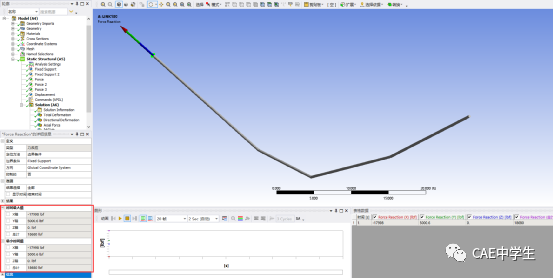

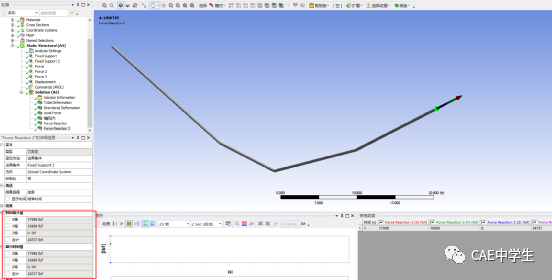

支反力

CABLE280的操作和这个一样，因此不再赘述。

仿真和理论对比

结果	理论	仿真	误差
Link Results
Ax	-18000	-17997.8	-0.0167%
Ay	5000	5000.6	0.012%
T	24762	24757	-0.0201%
Pipe Results
Ax	-18000	-18000.2	-0.0011%
Ay	5000	5003.5	0.07%
T	24762	24758	-0.0162%

参考文献

Beer, F. P. & Johnston, E.R., Jr., (1962). Vector Mechanics for Engineers, Statics and Dynamics. New York, NY: McGraw-Hill. 260.

LINK180单元介绍

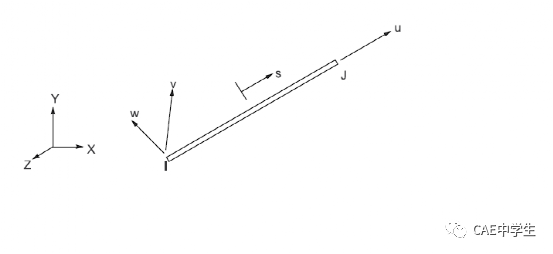

Link180是一个在各种工程应用中有用的3-d spar。该单元可用于模拟桁架、下垂的缆索、连接件、弹簧等。这个单元是一个单轴拉压单元，每个节点有三个自由度: 节点 x、 y 和 z 方向的平移。只支持张力(电缆)和只压缩(间隙)选项。在铰接结构中，不考虑单元的弯曲。塑性，蠕变，旋转，大挠度和大应变能力都包括在内。

默认情况下，LINK180 在任何包含大变形效应的分析中都包含应力-刚度项。支持弹性、各向同性硬化塑性、运动硬化塑性、Hill 各向异性塑性、Chaboche 非线性硬化塑性和蠕变。为了模拟仅拉伸/压缩选项，需要非线性迭代求解方法。附加质量、流体动力附加质量和载荷以及浮力载荷可用。

CABLE280单元介绍

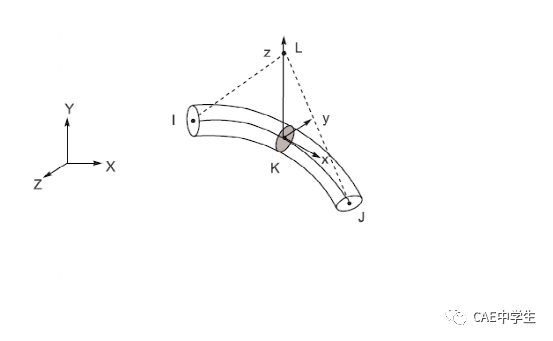

CABLE280 适用于分析中等到极细的电缆结构（例如海底电缆）。该单元是 3-D 空间中的二次三节点线单元。每个节点具有三个自由度：节点x、y和z方向的平移。

支持弹性、各向同性硬化塑性、运动硬化塑性、Hill各向异性塑性、Chaboche 非线性硬化塑性和蠕变。附加质量、阻尼、压缩刚度缩放、粘性正则化和初始状态可用。

如果有需求的，可以自己去查看帮助，有更详细的介绍。

模型链接回复 帮助文档，进去WB验证案例文件夹，可根据对应的案例号找到对应的模型文件夹，下载该文件夹即可。
