本文原创首发于订阅号:上海安世亚太,关于ANSYS 2022 版本的学习资料,可在上海安世亚太订阅号自助领取。

下面我们看看具体的更新内容:


一、求解器&流程

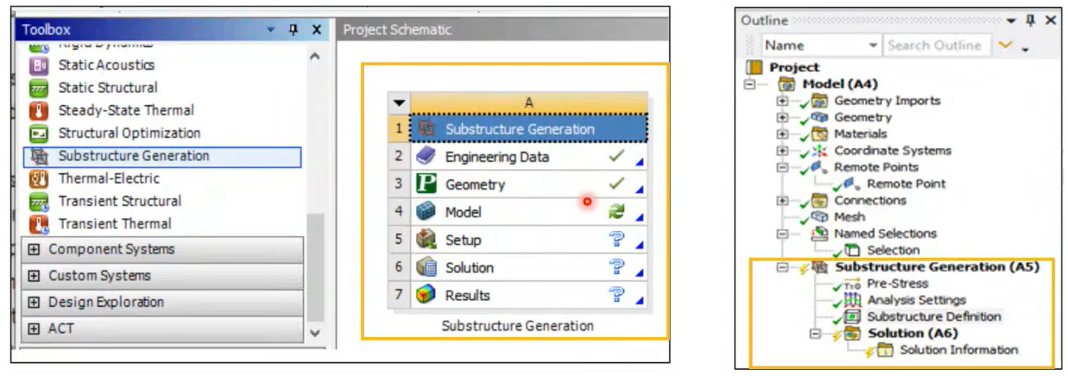

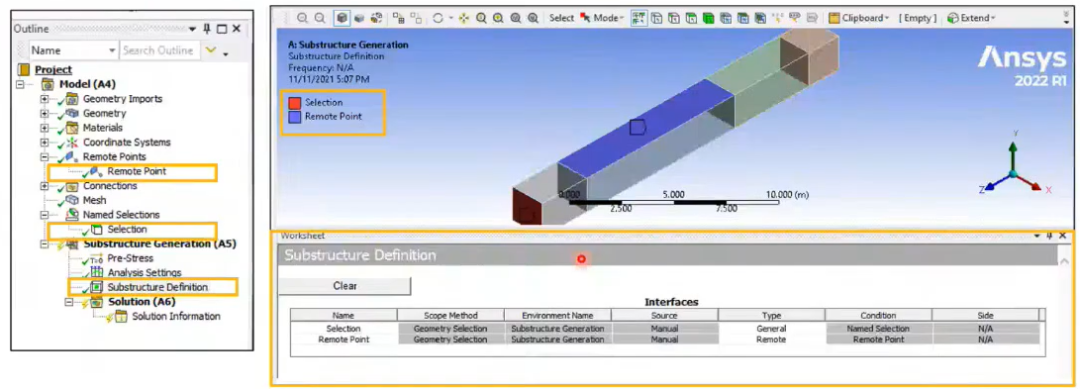

子结构生成系统

1、子结构方法不仅可以缩减自由度,也可以对模型进行保密、节省计算资源、重复使用等等,且精度不受影响。

ANSYS Mechanical 2022 新功能更新:求解器、NVH、疲劳的图1

ANSYS Mechanical 2022 新功能更新:求解器、NVH、疲劳的图2

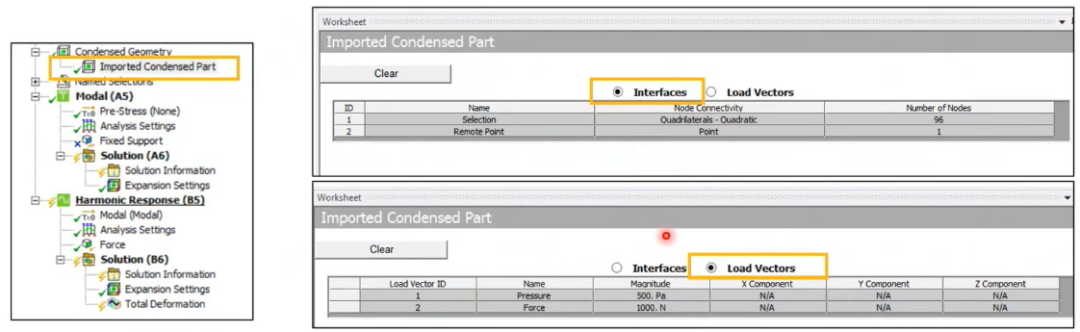

2、子结构功能可拖放加至Workbench中。使用模态综合法将整个模型的有限元缩聚为一个“超单元”。

ANSYS Mechanical 2022 新功能更新:求解器、NVH、疲劳的图3

ANSYS Mechanical 2022 新功能更新:求解器、NVH、疲劳的图4

3、子结构可导出为.CPA文件,以使用这些超单元。这些超单元可用于模态、MSUP谐响应和随机振动分析

模态叠加法MSUP

模态叠加法可以使用按需扩展功能,允许使用分布式文件对结果进行后处理(将整体求解结果目录减小一半),并“动态”评估压缩部件结果(未生成扩展分析文件)。

DCS流程

DCS适用于局域网或云资源,可以把所有的计算case分布到现有的计算资源中。

Maxwell协同

Remote Forces / Moments消除了在同一Workbench项目中同时含有Maxwell和Mechanical模型的需要。

耦合场系统

耦合静态场分析支持压电材料及声学物理场,使用的是Coupled Field Static模块。

FRF相关性分析

通过 FRF相关性分析,能够帮助用户判断仿真结果是否可信。

声学Acoustics

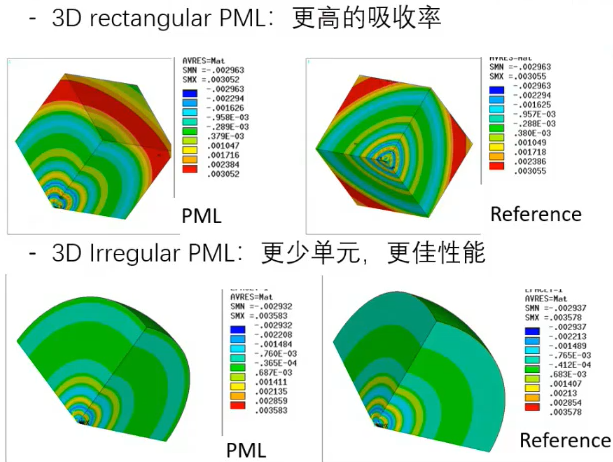

瞬态声学分析支持两种PML边界条件,3D rectangular PML和3D irregular PML。

ANSYS Mechanical 2022 新功能更新:求解器、NVH、疲劳的图5


二、NVH工具箱

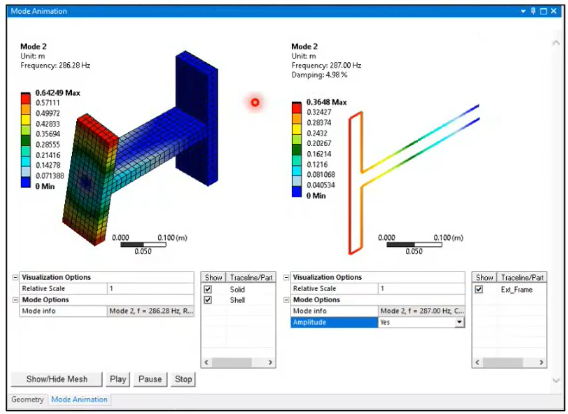

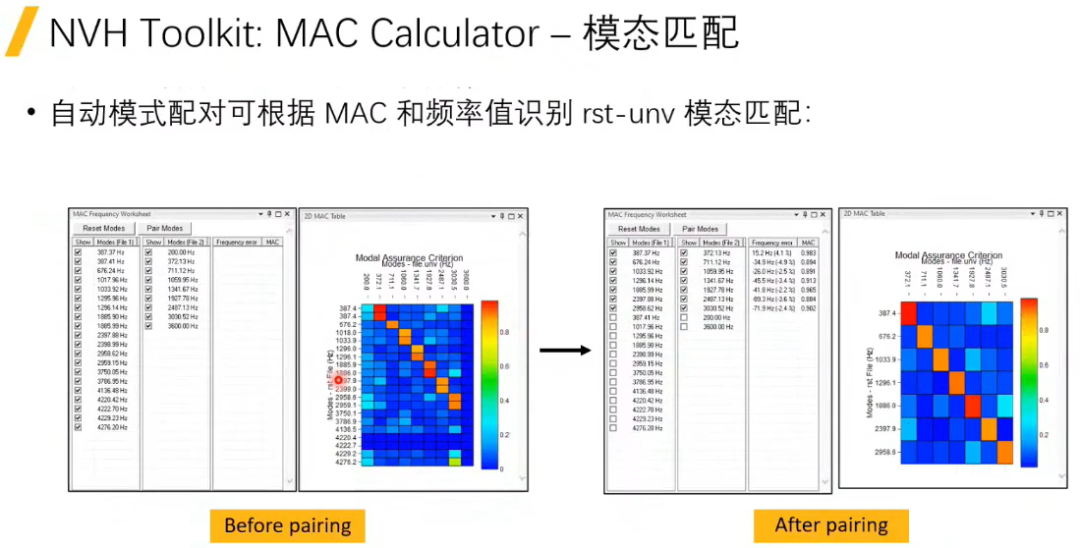

MAC 计算器

支持模态选择与重新排序、识别匹配模态、UNV节点的节点选择和位置调整、UNV模型方向(坐标系、刚体变换或3节点对齐)等等。

ANSYS Mechanical 2022 新功能更新:求解器、NVH、疲劳的图6

ANSYS Mechanical 2022 新功能更新:求解器、NVH、疲劳的图7

应力/应变恢复

应力/应变恢复根据模态坐标文件 (MCF) 从模态分析得到的模态叠加计算弹性应力/应变。


三、振动疲劳

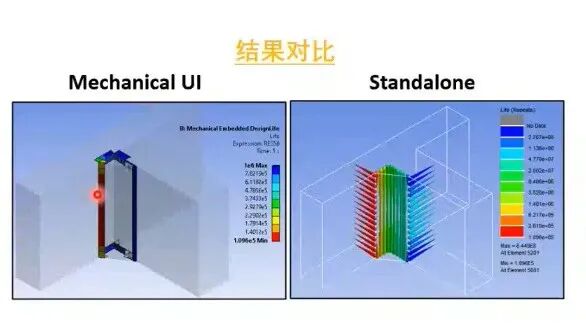

Design Life Mechanical UI允许在谐响应工况后选择PSD进行振动疲劳分析。

ANSYS Mechanical 2022 新功能更新:求解器、NVH、疲劳的图8


文章篇幅有限
微信扫码下方海报领取完整版学习资料

ANSYS Mechanical 2022 新功能更新:求解器、NVH、疲劳的图9
