CATIA线束模块设计常用模块与命令

1 目录编辑器 Catalog Editor

1.1 进入Catalog Editor模块

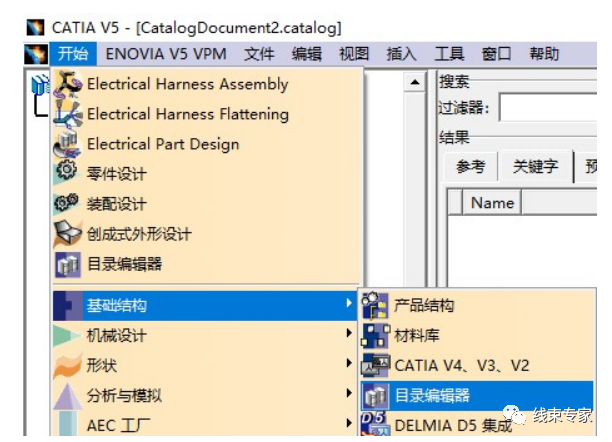

点击开始菜单栏，选择基础结构，单击目录编辑器，即可进入目录编辑器界面，如下图：

1.2 Catalog Editor模块命令

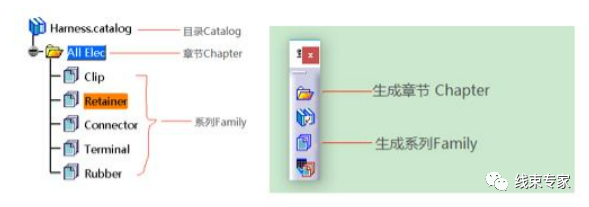

一般我们使用的命令为生成Family命令 。

2 电气零件设计Electric Part Design

2.1 进入Electrical Part Design模块

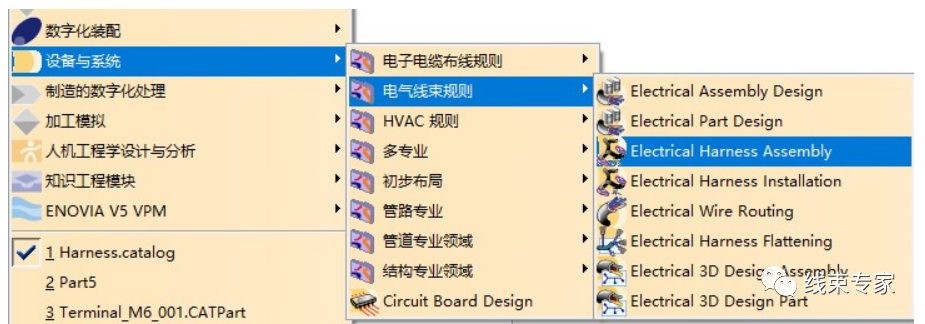

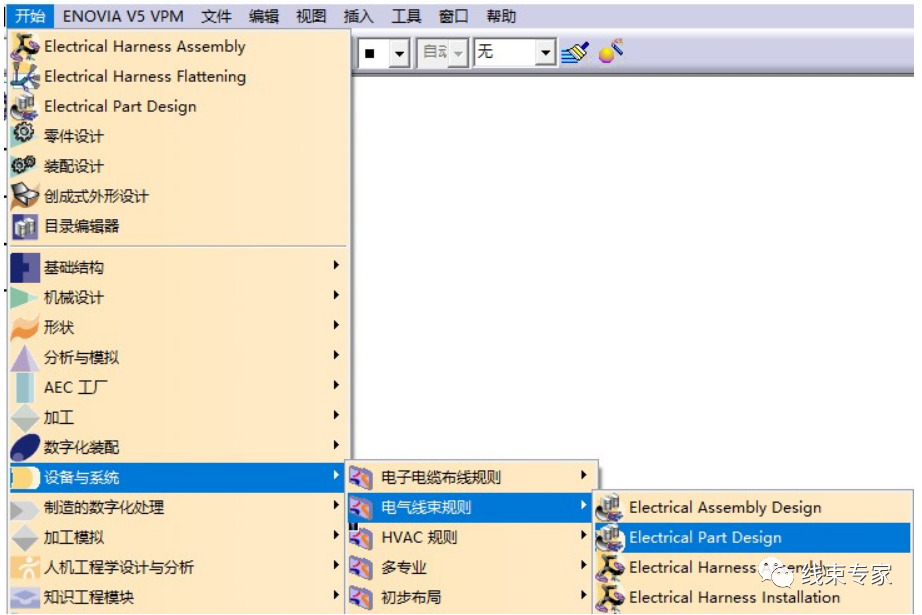

开始菜单——设备与系统——电气线束规则——Electrical Part Design

2.2 Electrical Part Design模块命令

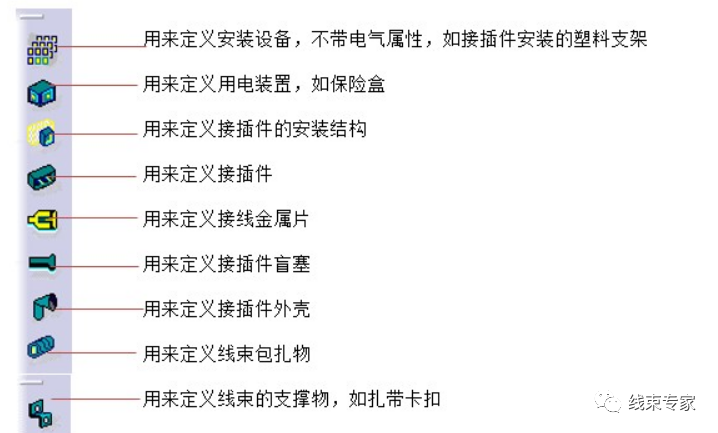

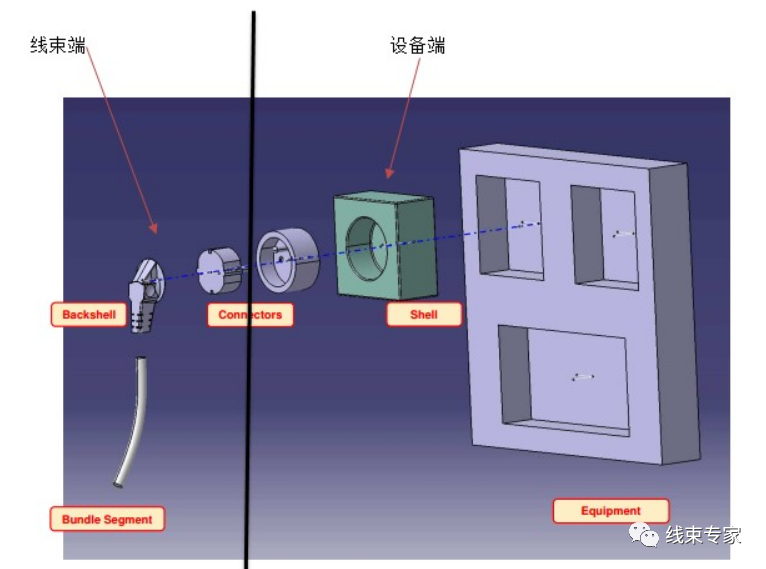

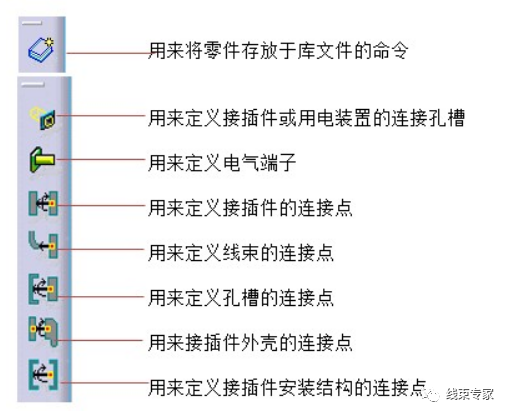

一般的，我们只需要用到定义接插件，定义Support（扎带，卡扣），定义线束连接点命令

3 电气线束段安装设计Electrical Harness Installation

3.1 进入Electrical Harness Installation模块
开始菜单——设备与系统——电气线束规则——Electrical Harness Installation

3.2 Electrical Harness Installation模块命令

4 电气线束装配设计Electrical Harness Assembly

4.1 进入Electrical Harness Assembly模块

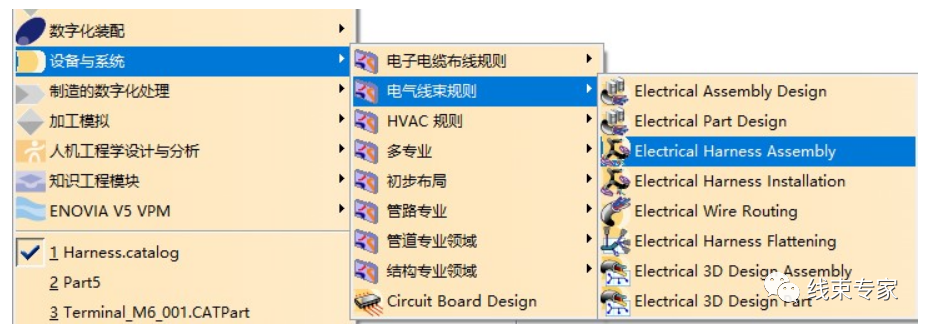

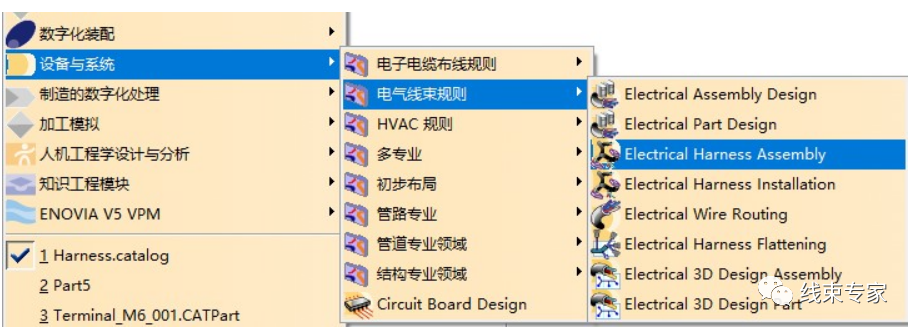

开始菜单——设备与系统——电气线束规则——Electrical Harness Assembly

4.2 Electrical Harness Assembly模块命令

CATIA电气线束装配模块常用命令

Electrical Harness Assembly这个模块的命令在Electrical Harness Installation中基本都有涉及，这里强烈建议在Electrical Harness Installation中进行设计。

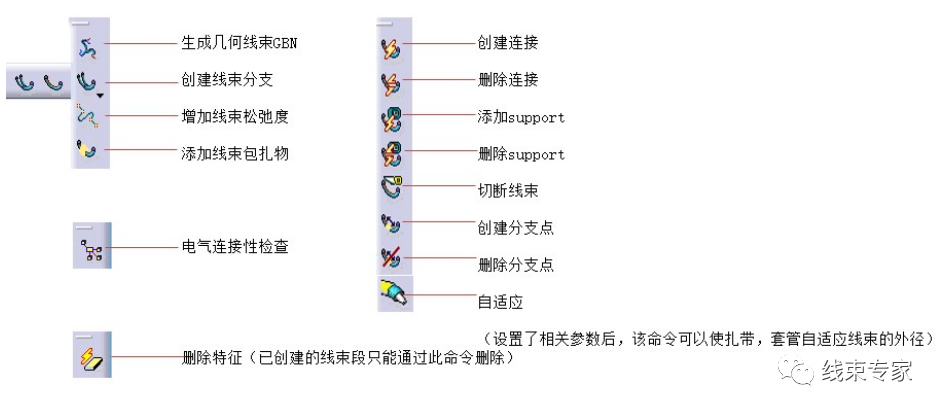

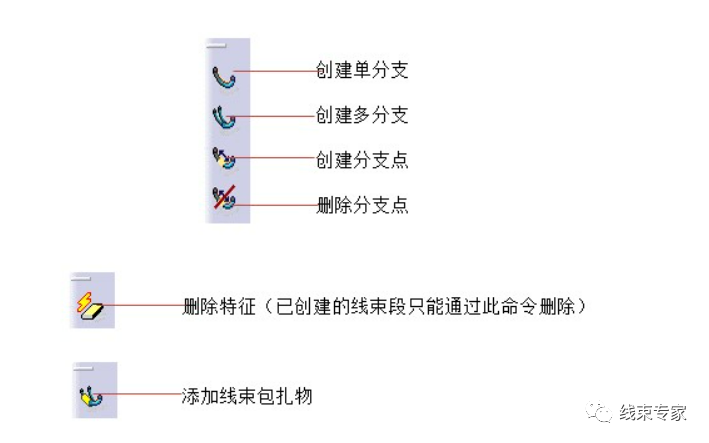

这个模块我们用的最多的命令为生成GBN文件命令，及创建线束分支命令进入到Electrical Harness Installation模块。
5 电气线束展平设计Electrical Harness Flattening

5.1 进入Electrical Harness Flattening模块

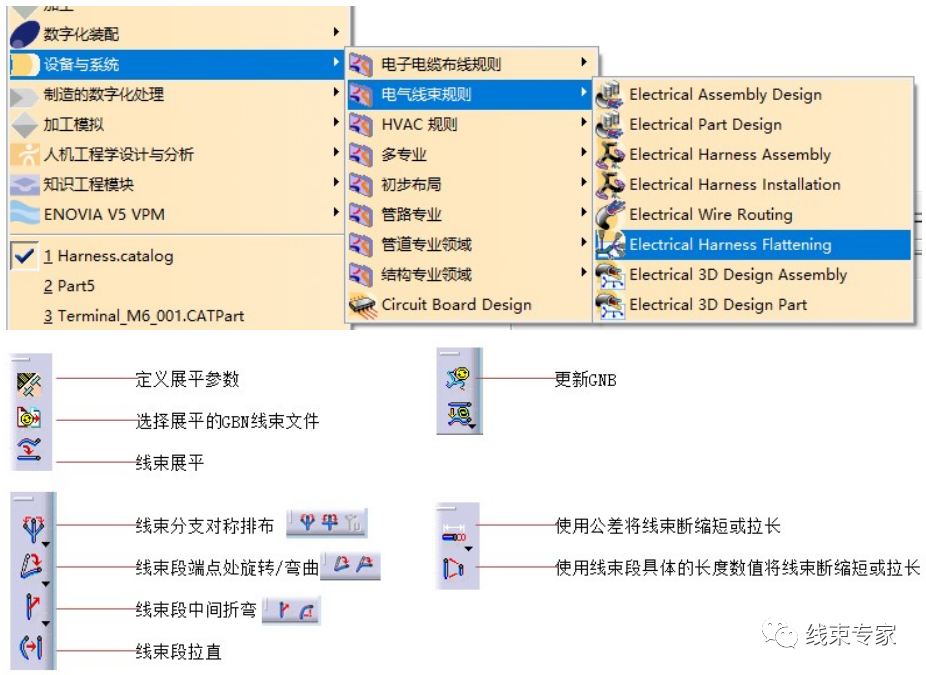

开始菜单——设备与系统——电气线束规则——Electrical Harness Flattening

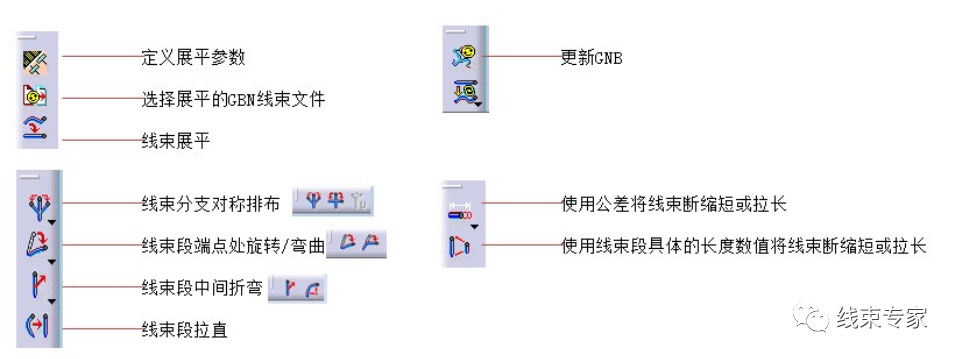

5.2Electrical Harness Flattening模块命令介绍
