一、模型构建

本文采用Hypermesh进行网格划分，保留四分之一网格，并导入进dyna，最终如图1所示。

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图1

图1


二、材料定义

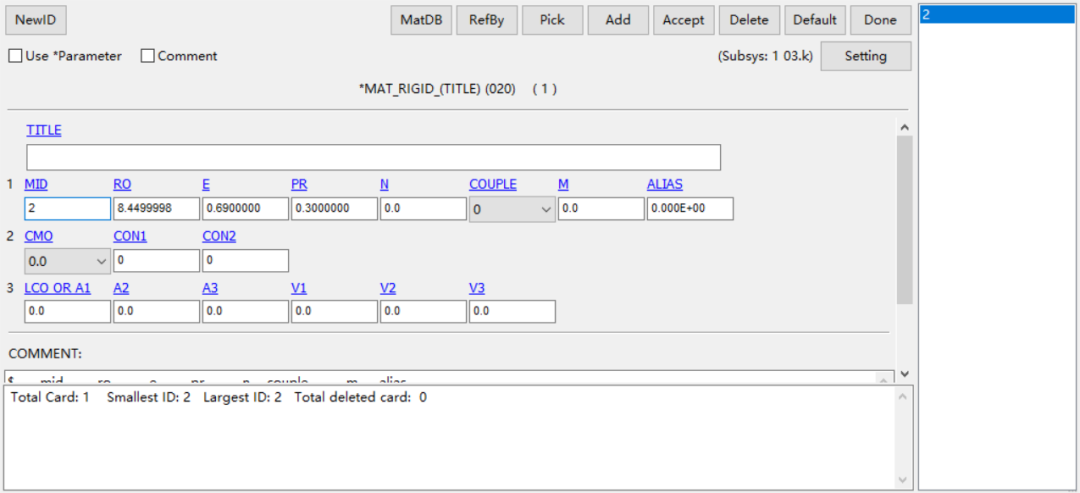

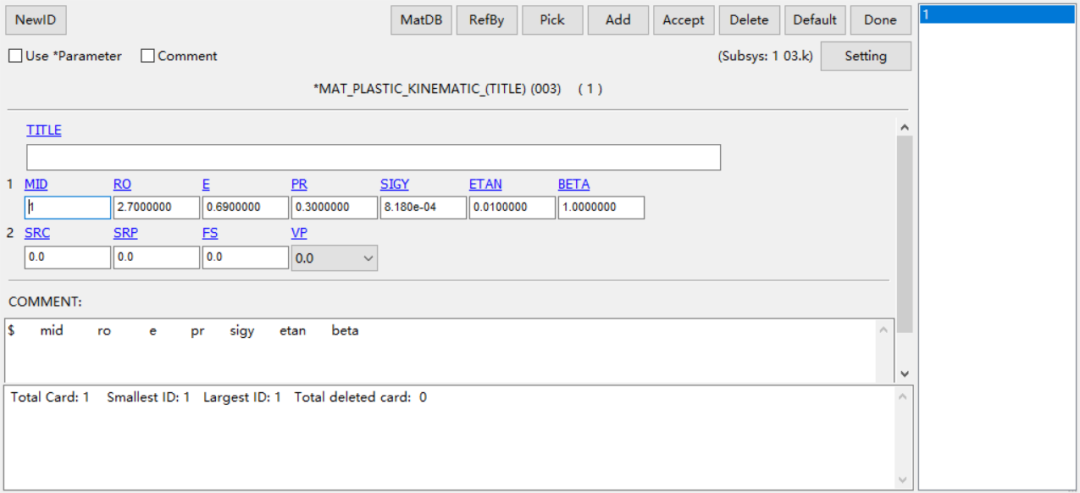

本文冲压板材采用3号材料，凸模、凹模以及压边均采用20号刚体材料，具体设置如图2所示；

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图2

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图3

图2


三、单元算法定义

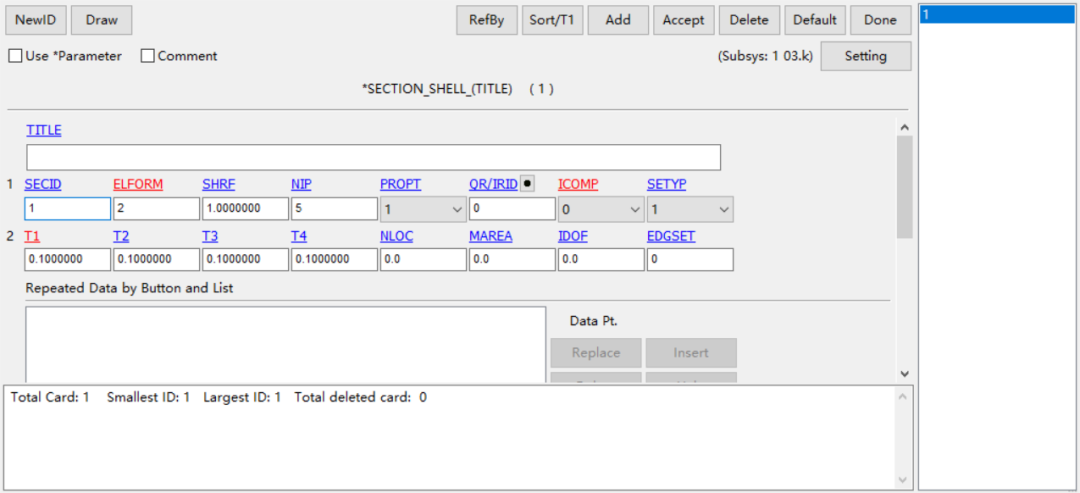

针对壳体进行单元算法和厚度定义定义，更改厚度为0.1，具体设置如图3所示；

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图4

图3


四、状态方程


无状态方程定义。


五、相关定义赋予

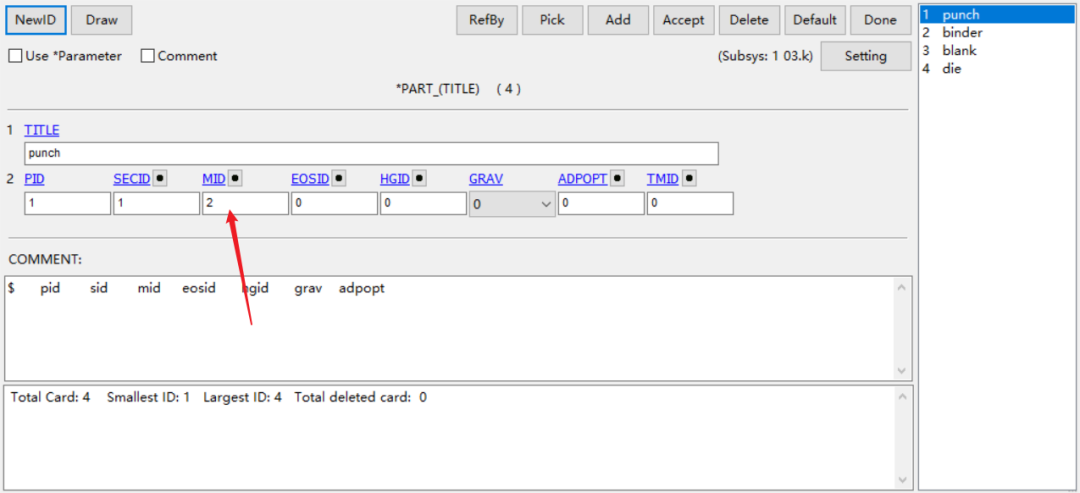

将定义好的材料以及单元算法进行赋予，注意针对不同对象，材料的变更，如图4所示；

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图5

图4


六、连接关系设置

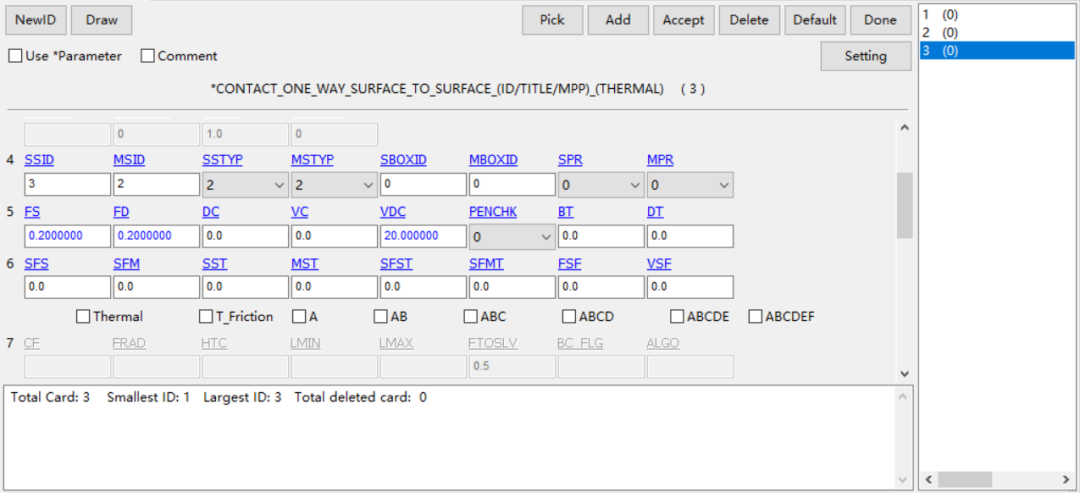

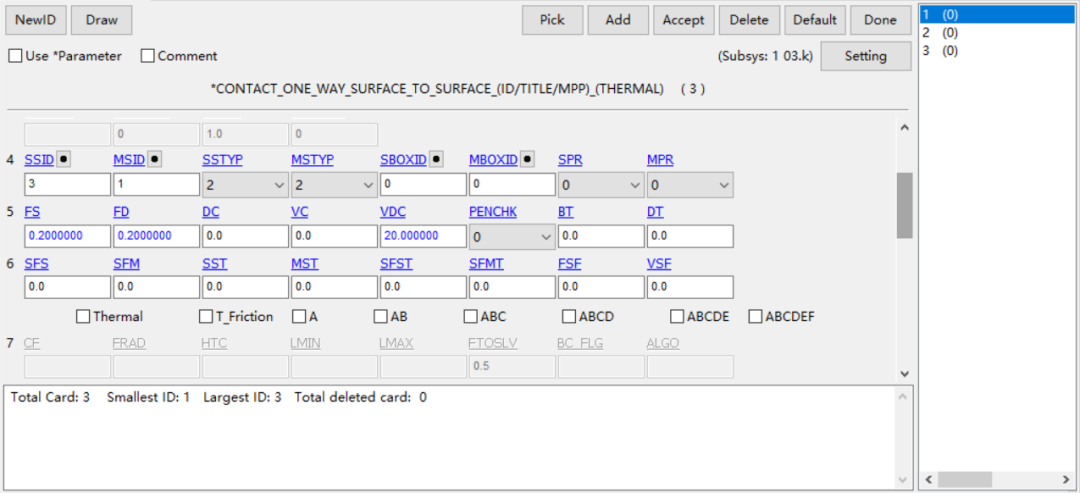

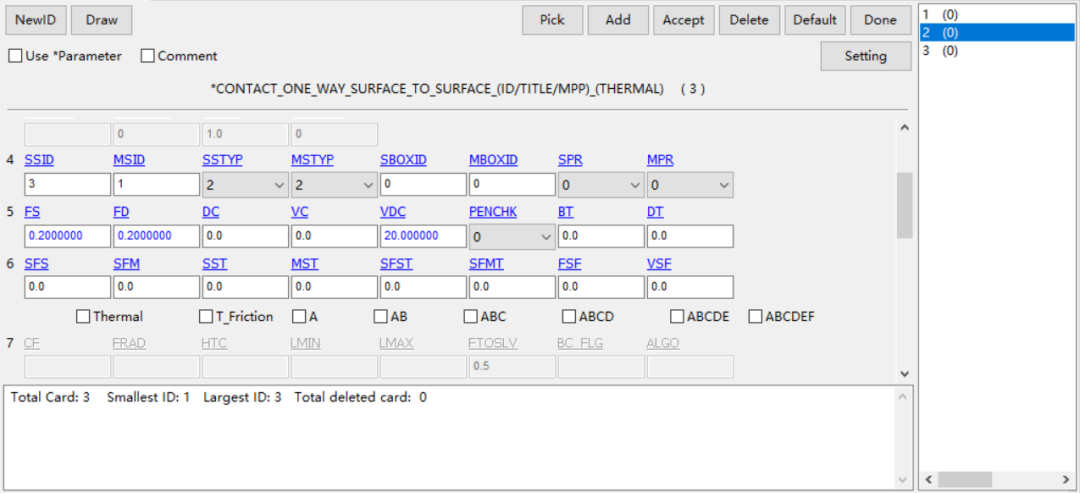

设置凸模和板材、板材和压边以及板材与凹模之间的接触，如图5所示；

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图6

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图7

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图8

图5


七、边界与载荷条件

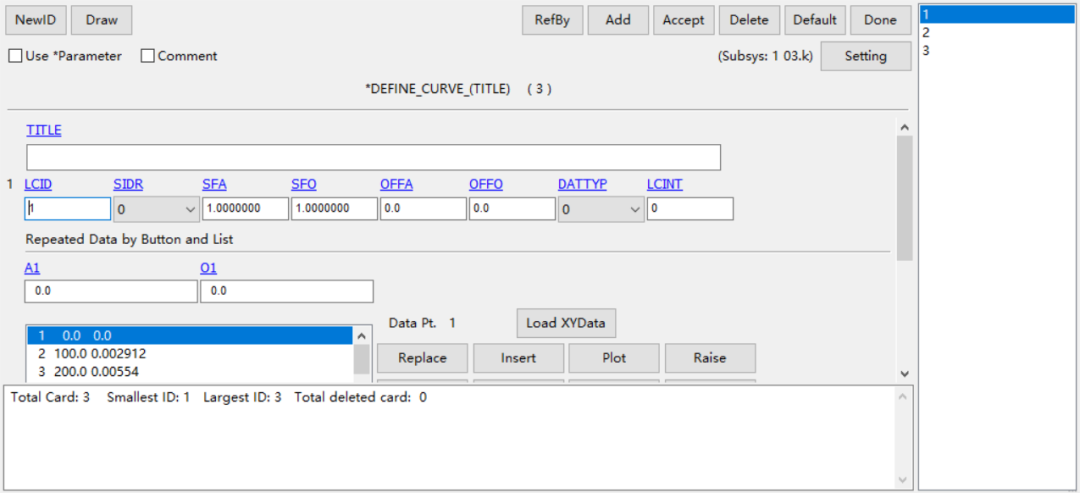

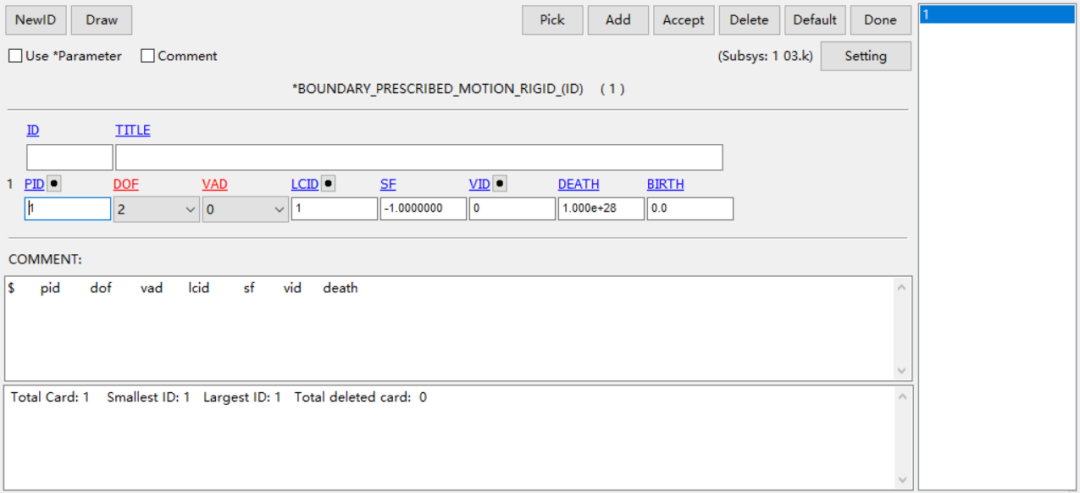

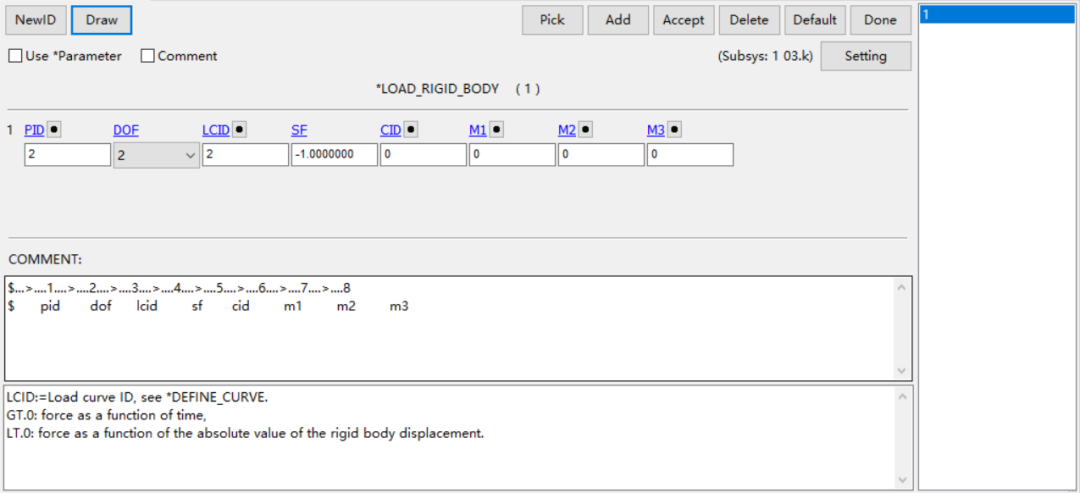

凸模施加向下强制位移，压边施加竖直方向约束，注意加载均采用曲线加载，如图6所示；

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图9

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图10

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图11

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图12

图6


八、求解设置

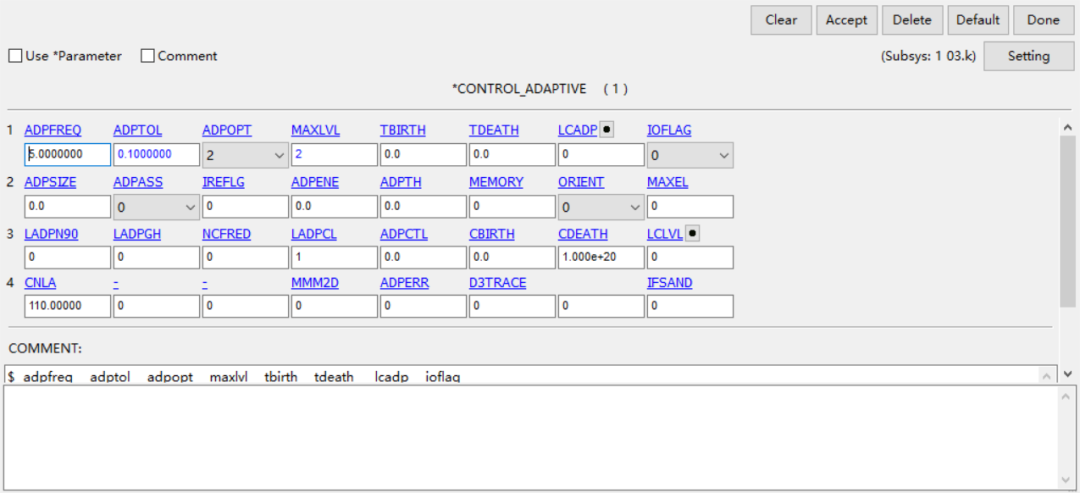

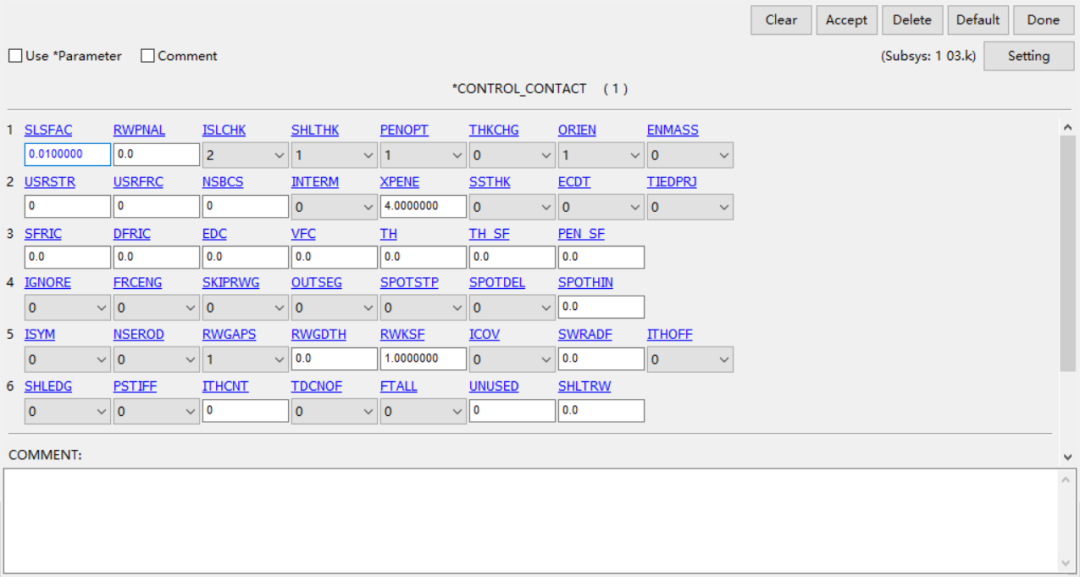

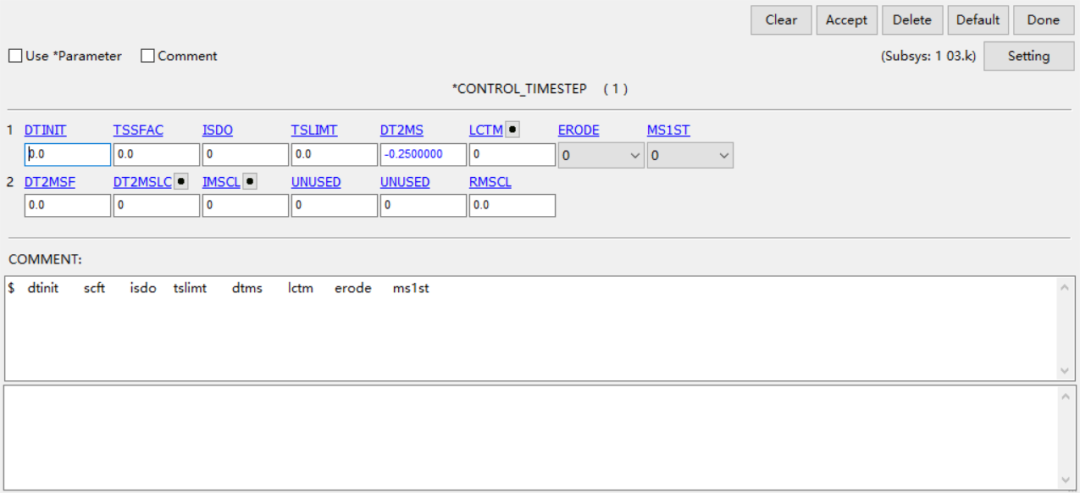

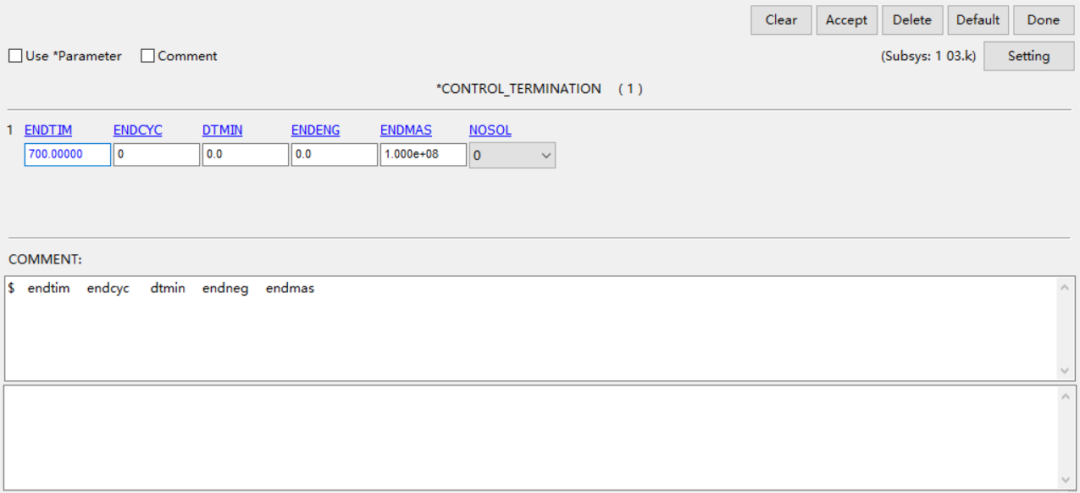

针对接触设置需要考虑壳体厚度，设置自适应网格相关参数，同时设置求解截止时间与数据输出间隔，如图7所示；

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图13

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图14

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图15

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图16

图7


九、求 解

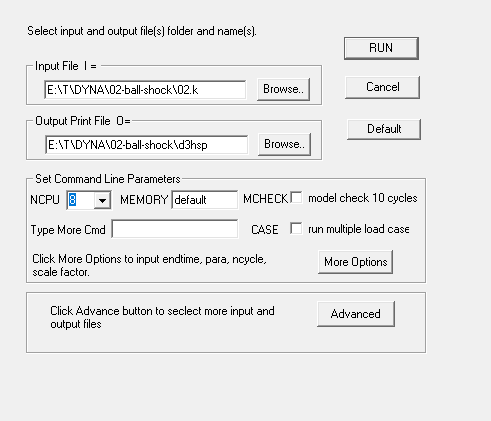

将k文件输入dyna进行求解，如图8所示

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图17

图8


十、结果展示

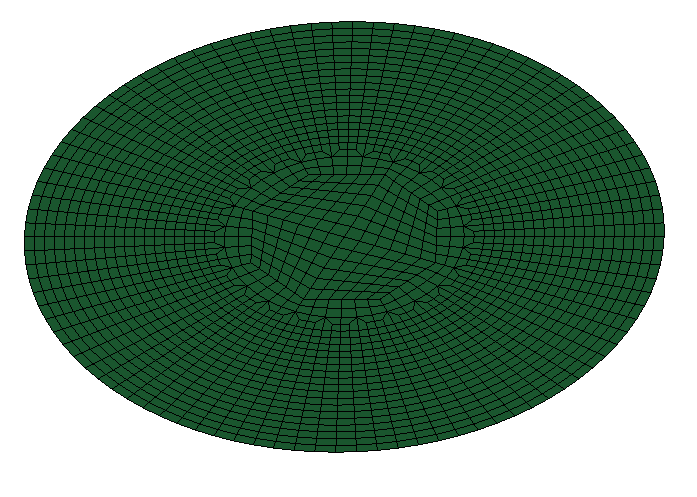

最终扩展结果如图9所示；

Ls-Dyna自适应网格冲压成型评估 附LS-DYNA冲压应用案例分享下载的图18

图9


下载地址：LS-DYNA冲压应用案例分享
