【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解



【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图1


AICFD是由天洑软件自主研发的一款通用的智能热流体仿真软件,可针对复杂流动和传热现象进行快速智能仿真,在航空航天、车辆交通、能源动力、电子电器、生物工程、船舶水利、环境工程、体育工程等领域有广泛应用。AICFD 2022R2版本在前处理、求解器、软件专用模块及AI特色模块多个方面进行了全面升级优化。

前处理升级

AICFD 2022R2版本新增了总压入口、质量流量出口边界条件,可应对更多、更复杂的工程问题。

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图2

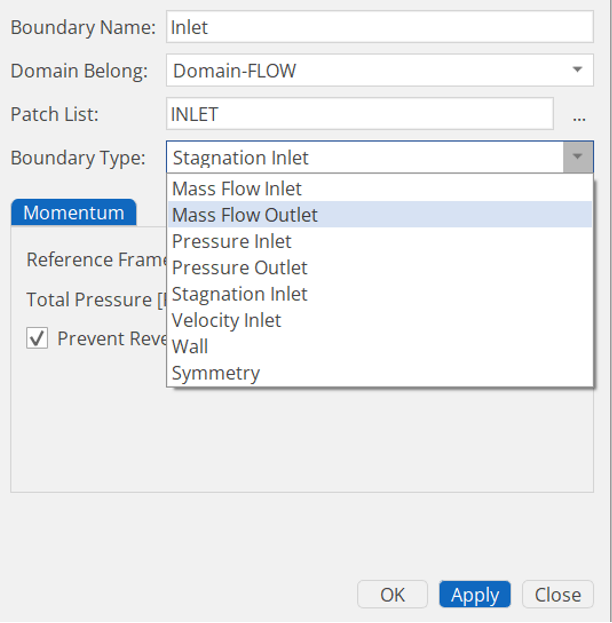

边界条件列表

新版本实现了计算域/边界/交界面自动创建,该功能简化了多域模型的前处理操作,如在电子散热分析中,模型通常比较复杂,包含多个计算域以及百量级别的交界面,该功能优势体现尤为明显。

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图3

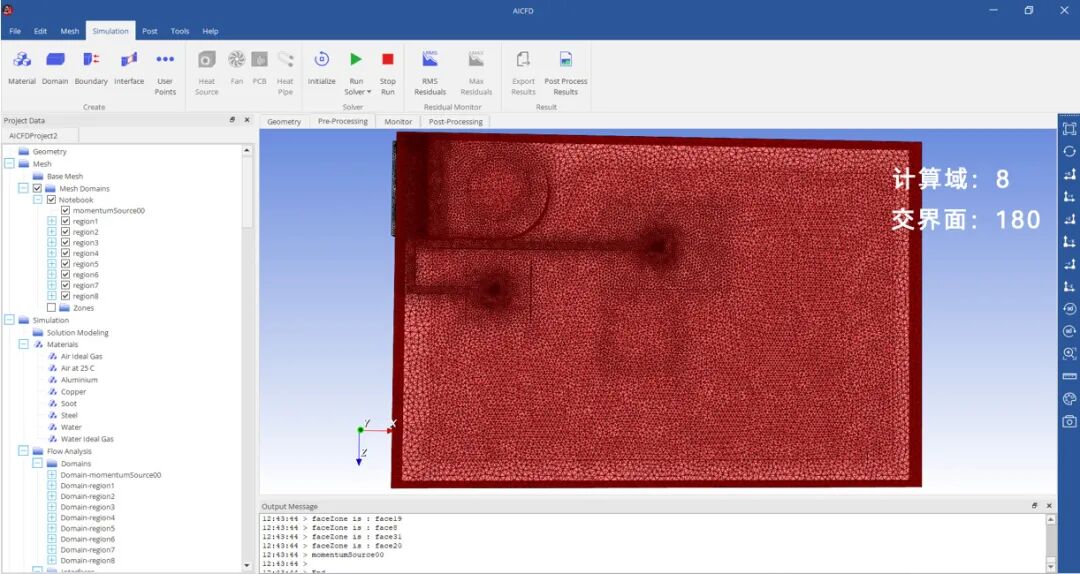

笔记本散热仿真案例

求解稳定性、收敛性提升

AICFD 2022R2版本针对求解器底层算法进行了深度优化,提升了求解稳定性、收敛性,以及跨尺度求解能力。
案例. 阀门压损分析案例
① 案例模型

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图4

阀门几何模型

② 计算条件:入口速度:10.69m/s;静压出口;湍流模型:Standard k-epsilon。

③ 计算结果:

AICFD

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图5

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图6

参考

结果

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图7

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图8


中心截面速度云图
中心截面静压云图
阀门流场对比

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图9

阀门压损统计
旋转机械专用模块


1. 全新前处理向导
AICFD 2022版本通过结合旋转机械仿真设置的特点,将整个前处理流程设置模板化,一步步引导用户操作,降低使用门槛,减少对仿真工程师CFD理论基础的要求。向导模式中,在关键步骤均设置了错误检查机制并及时提示,避免用户遗漏或错误设置。模型初始化后,自动创建对应边界条件和交界面属性,减少前处理设置的工作量。

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图10

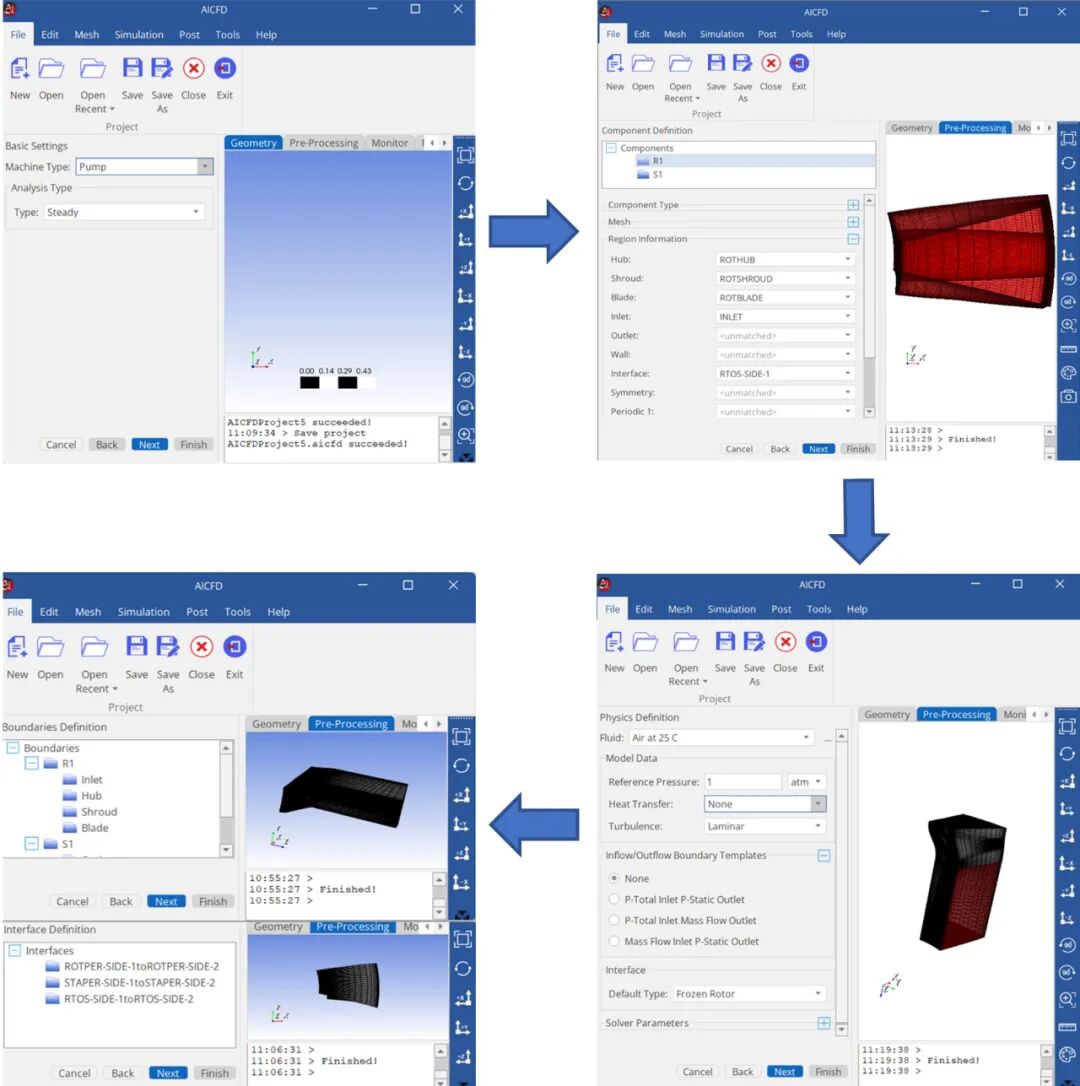

前处理向导主要设置流程

2. 专用后处理模块
针对叶轮机械设计分析需求,AICFD 2022R2版本提供了不同方向流面上的流场分布以及数据提取展示功能,具体如下:

 Blade to Blade 平面,用于展示转静子流面的流动过渡情况;

② 子午平均面,展示沿周向平均的流场分布;

③ Turbo Chart,展示不同位置流场物理量的分布,包括不同叶高位置叶轮表面的变量变化曲线,以及流向物理量的平均值变化趋势,周向、径向具体位置物理量分布等;
④  Turbo Surface和Turbo Line功能,用于查看流场中指定位置的曲面和曲线上的物理量分布.

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图11

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图12

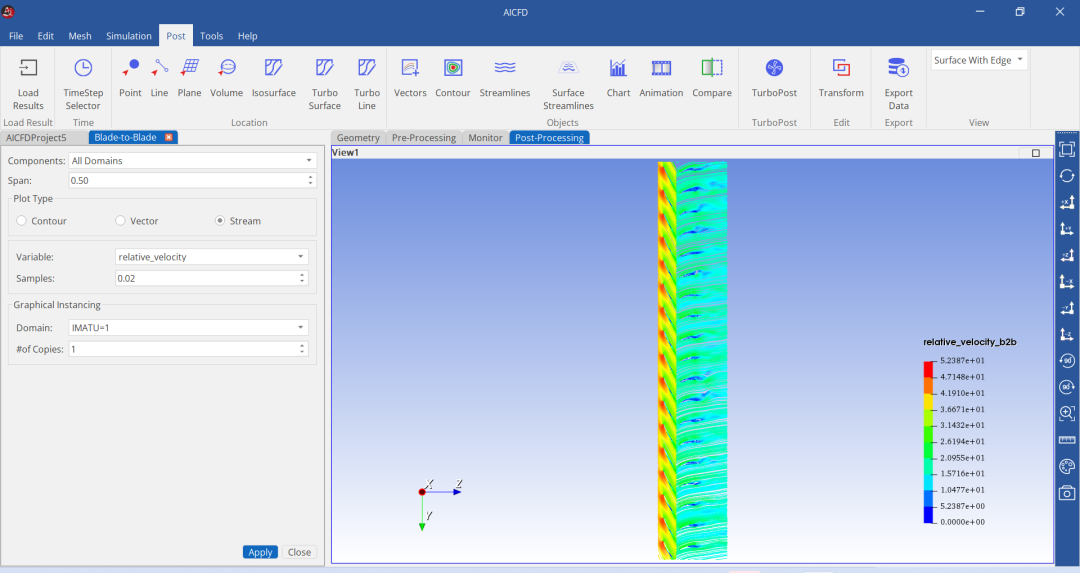

Blade to Blade 子午面平均面

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图13

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图14

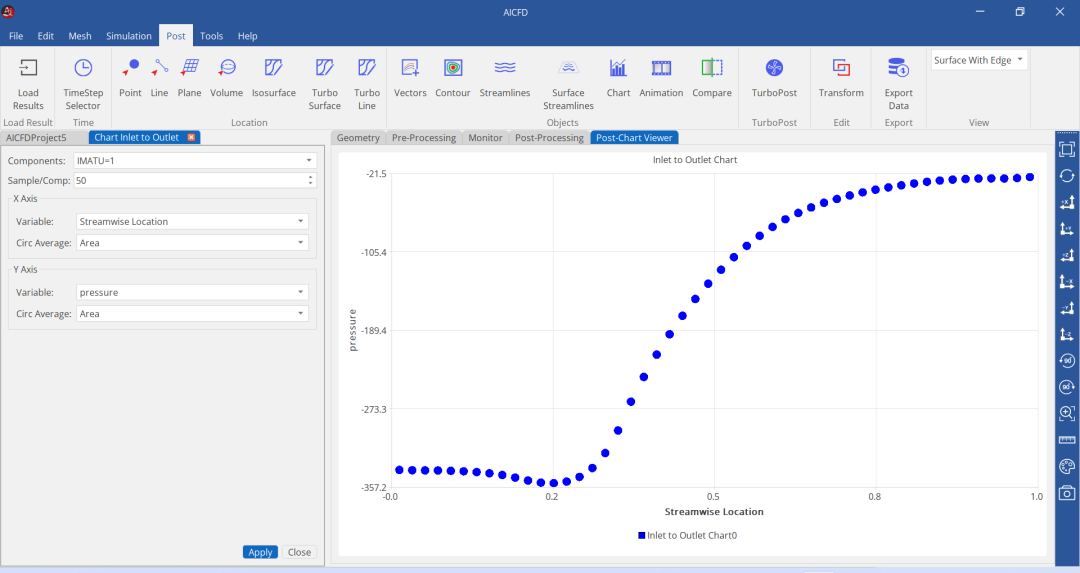

Turbo Surface Turbo Chart

专用后处理功能

3. 高精度交界面求解算法
AICFD 2022R2版本针对旋转机械中交界面的求解算法进行了深度优化,提升了求解精度和稳定性。
AICFD

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图15

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图16

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图17

参考值

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图18

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图19

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图20

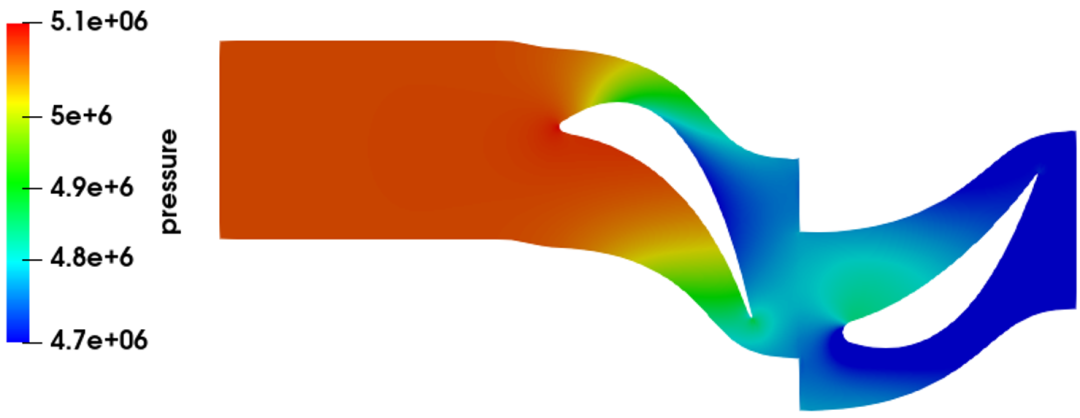

可压缩轴流涡轮B2B、子午面压力云图

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图21

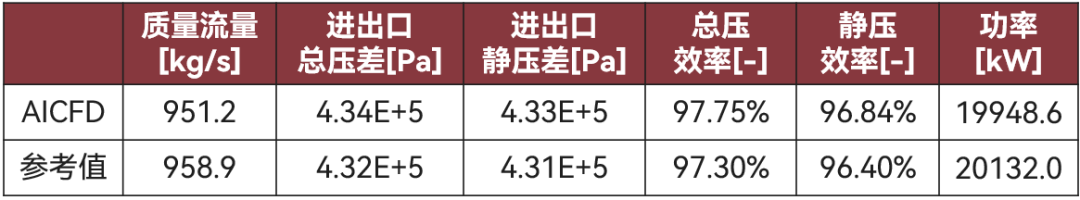

表1 可压缩轴流涡轮案例仿真结果
AI底层算法优化

AICFD 2022R2版本针对AI预测功能,优化了底层算法,提升了预测精度以及稳定性。
案例. 新能源电池包散热分析
① 案例模型

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图22

电池包几何模型
② 计算条件:
样本变量:入口速度 ;样本区间:[10-30]m/s;样本数量:10;预测速度:20m/s。
【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图23

电池包10组样本计算

③ 计算结果

仿真

结果

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图24

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图25

预测

结果

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图26

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图27

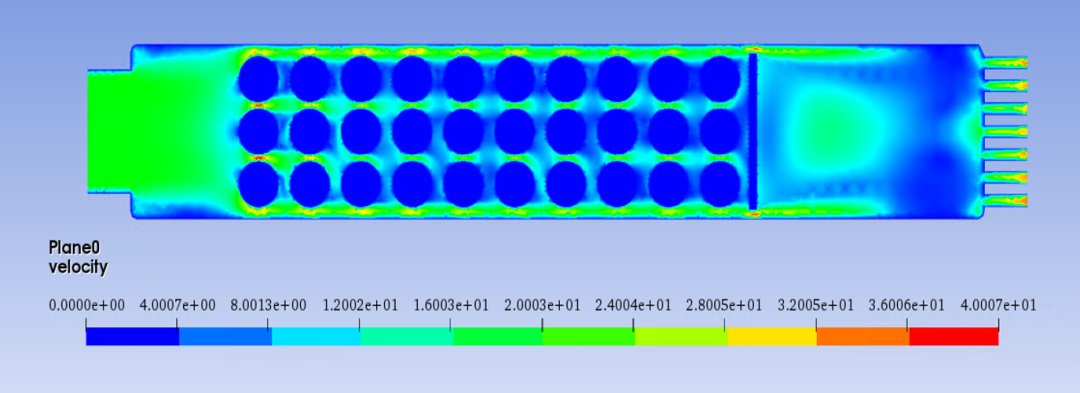

速度云图

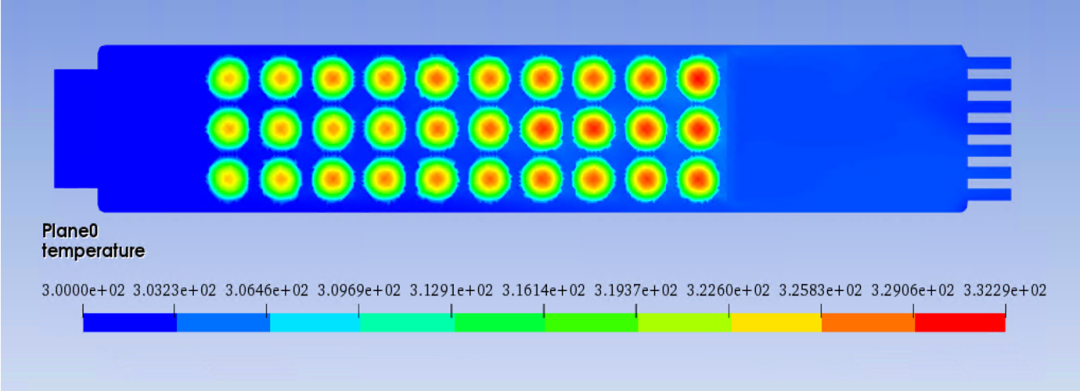

温度云图

电池包流场、温度场对比

【产品】智能热流体仿真软件 - AICFD 2022R2版本新功能详解的图28

电池包统计结果对比

AICFD 2022R2 版本详细功能及案例介绍,可登录天 洑 官 网 前往查看,欢迎大家试用!
