Ansys LS-DYNA在工程机械行业应用

2022年10月25日 1290浏览 1收藏

Ansys LS-DYNA在工程机械行业应用的图1

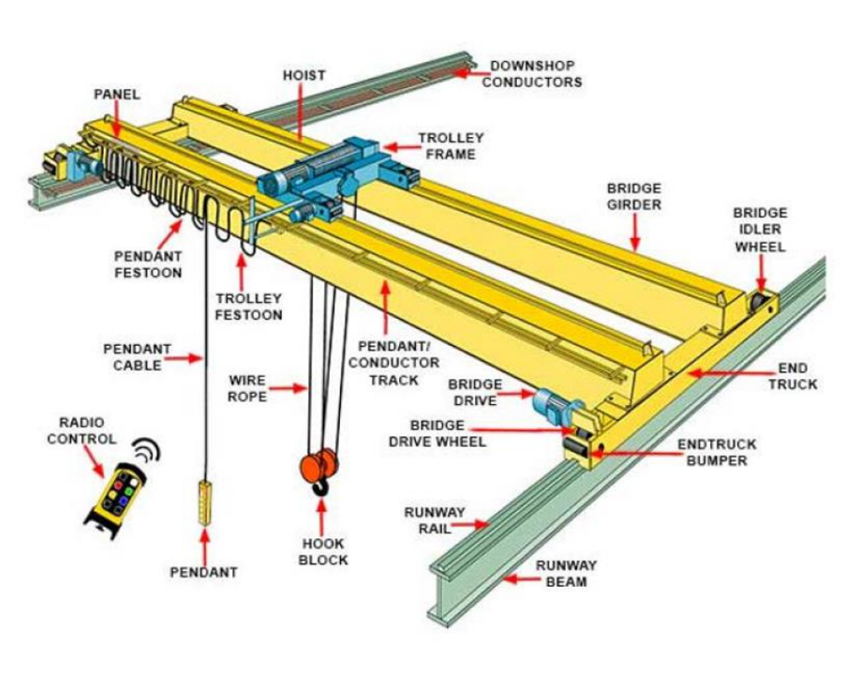

桥式吊车绳索模拟案例分享

背景
-广泛使用，负荷较大
-持续轴向动态载荷，弯矩及扭矩
-复杂的1D-3D接触
-合适的1维单元材料本构：*MAT_MOMENT_CURVATURE_BEAM
Ansys LS-DYNA在工程机械行业应用的图2

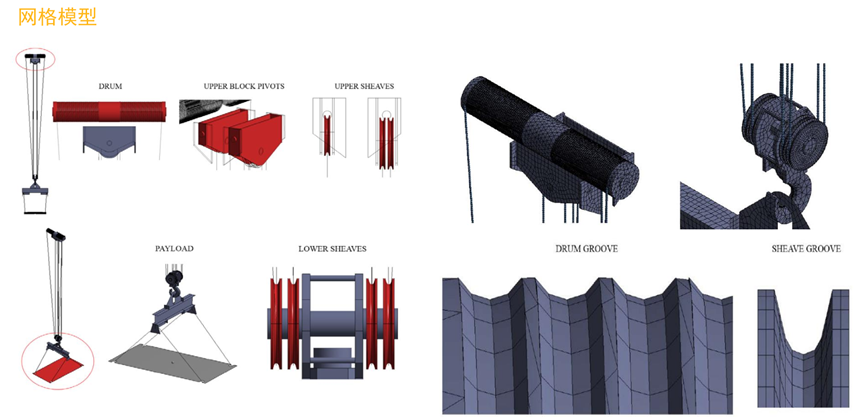

建模
Ansys LS-DYNA在工程机械行业应用的图3

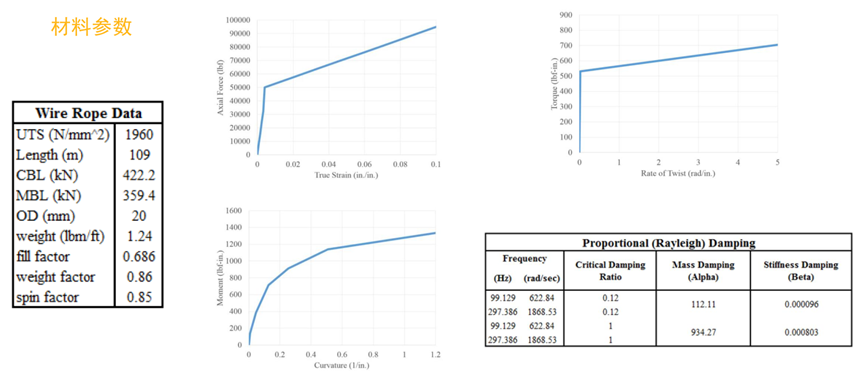

材料参数
Ansys LS-DYNA在工程机械行业应用的图4

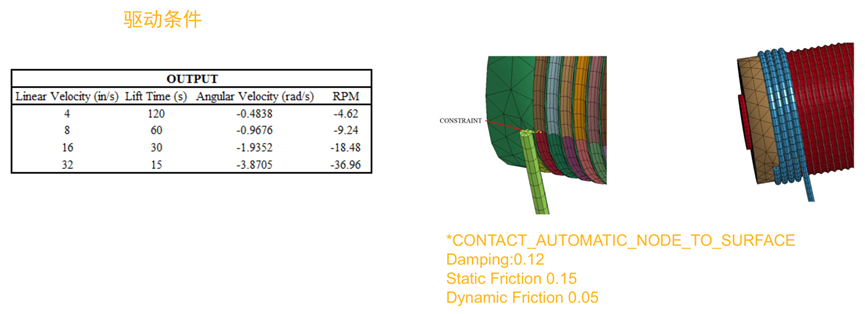

边界条件
Ansys LS-DYNA在工程机械行业应用的图5

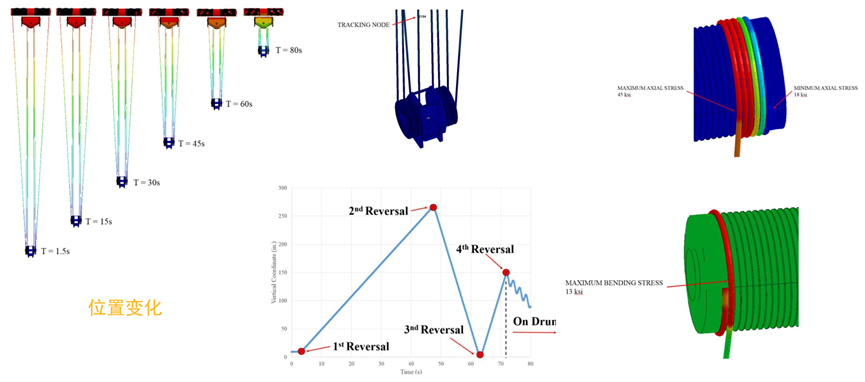

结果分析I
Ansys LS-DYNA在工程机械行业应用的图6

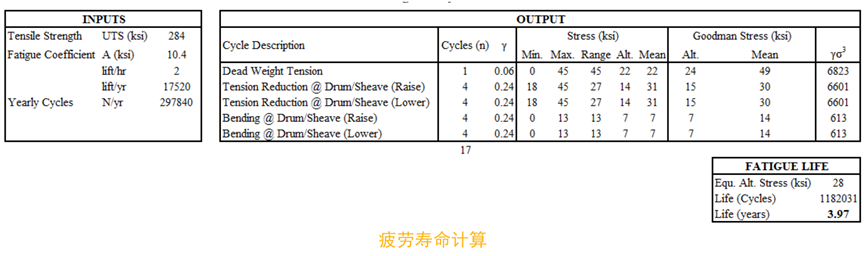

结果分析II
Ansys LS-DYNA在工程机械行业应用的图7

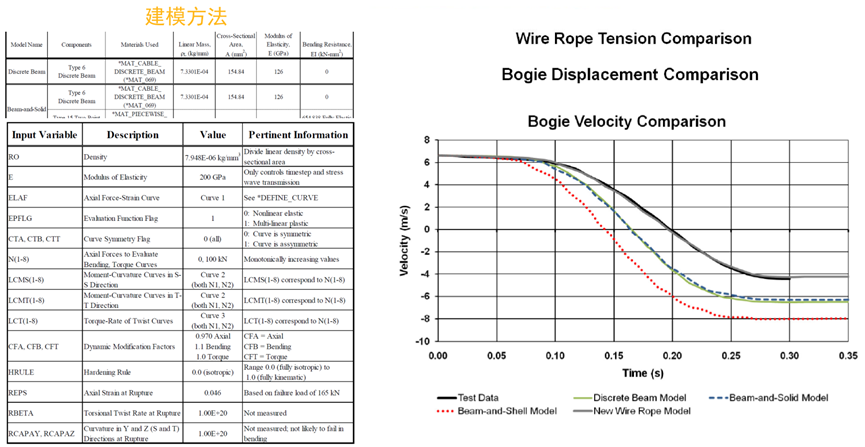

附录
Ansys LS-DYNA在工程机械行业应用的图8

LS-DYNA工程机械典型应用

车辆相关

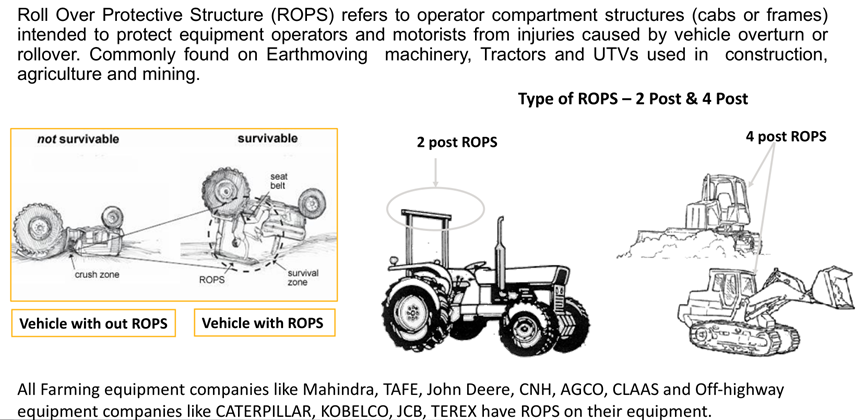

ROPS
Ansys LS-DYNA在工程机械行业应用的图9

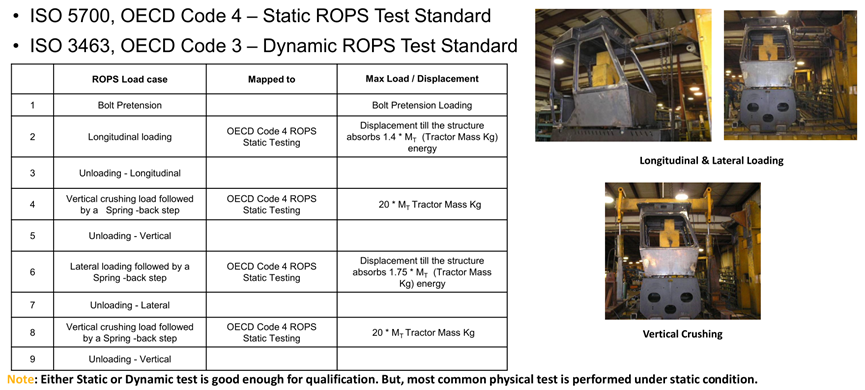

ROPS–法规–试验
Ansys LS-DYNA在工程机械行业应用的图10
客车：Roll-Over Crashworthiness
Ansys LS-DYNA在工程机械行业应用的图11

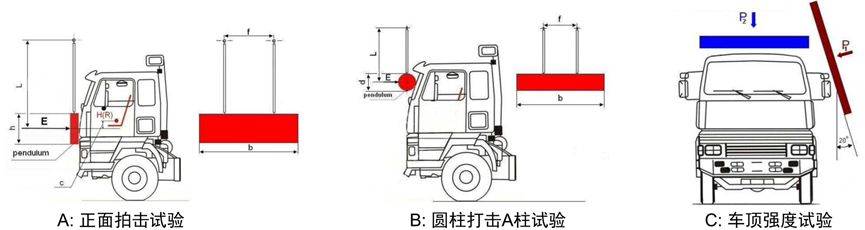

商用车——ECE R29-03
-工信部官网于2019年7月8日发布消息，为适应我国商用车性能高速发展现状，不断提高商用车乘员保护技术要求，工业和信息化部装备工业司组织行业机构、重点企业等单位开展了强制性国家标准GB26512-2011的修订工作
-《商用车驾驶室乘员保护》基本框架：结合我国实际现状，全面采用UN ECE R29（03系列）技术要求

Ansys LS-DYNA在工程机械行业应用的图12

Ansys LS-DYNA在工程机械行业应用的图13

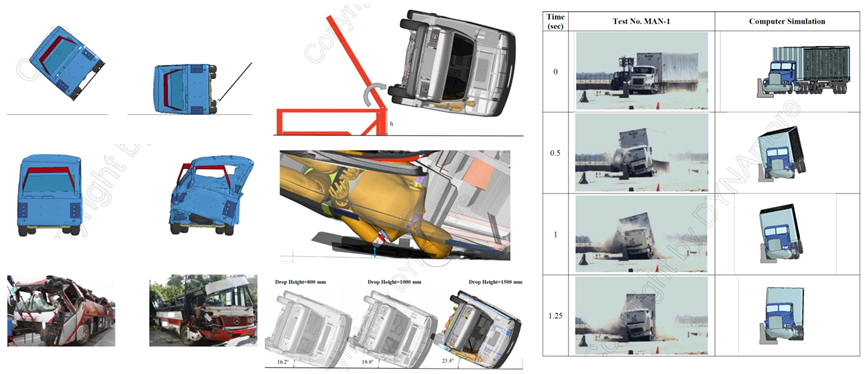

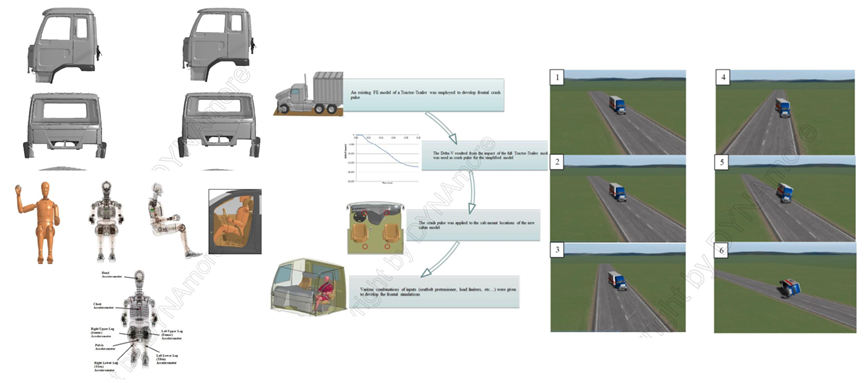

客户案例

Ansys LS-DYNA在工程机械行业应用的图14

Ansys LS-DYNA在工程机械行业应用的图15
高度非线性场景

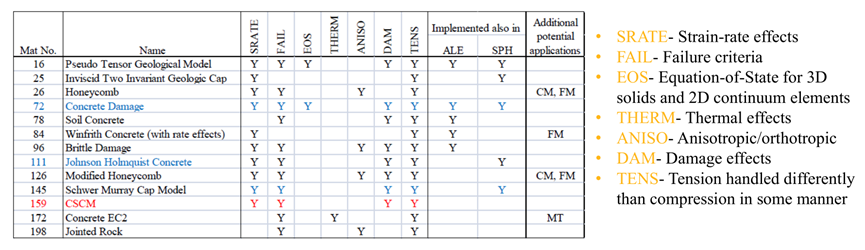

材料本构
Ansys LS-DYNA在工程机械行业应用的图16

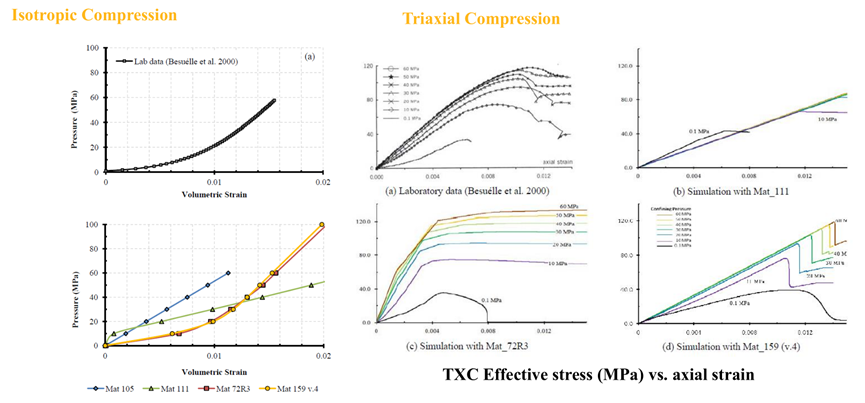

试验&仿真

Ansys LS-DYNA在工程机械行业应用的图17

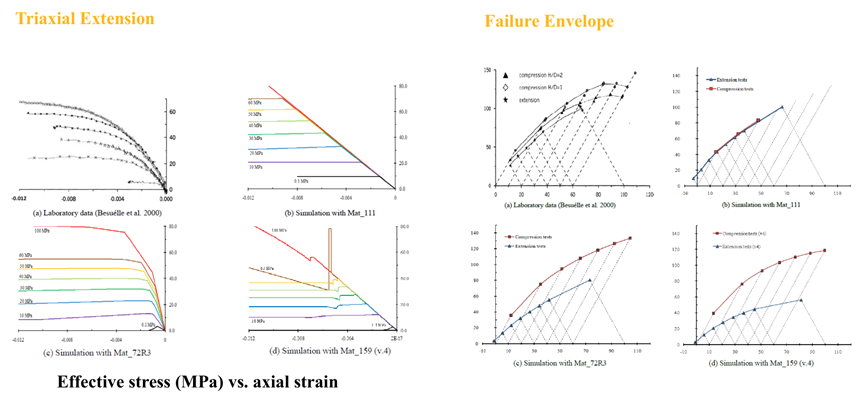

Ansys LS-DYNA在工程机械行业应用的图18

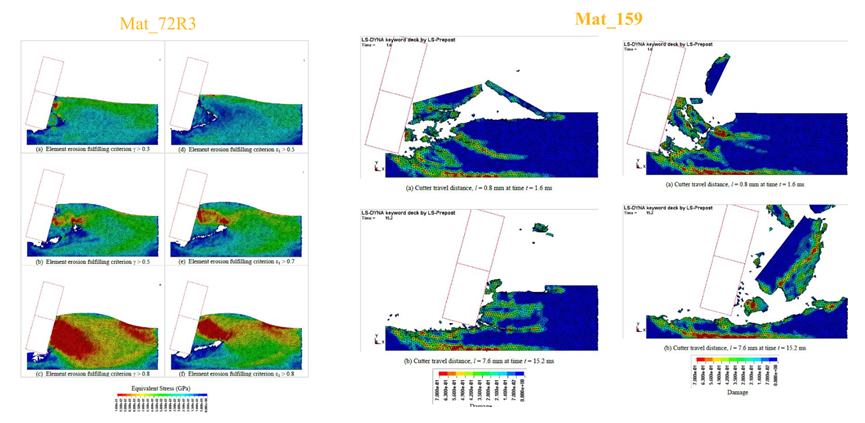

Element Erosion
Ansys LS-DYNA在工程机械行业应用的图19
仿真方法——FEM
-精度高
-建模和边界条件容易加载
-大变形不易
-删单元影响力和能量

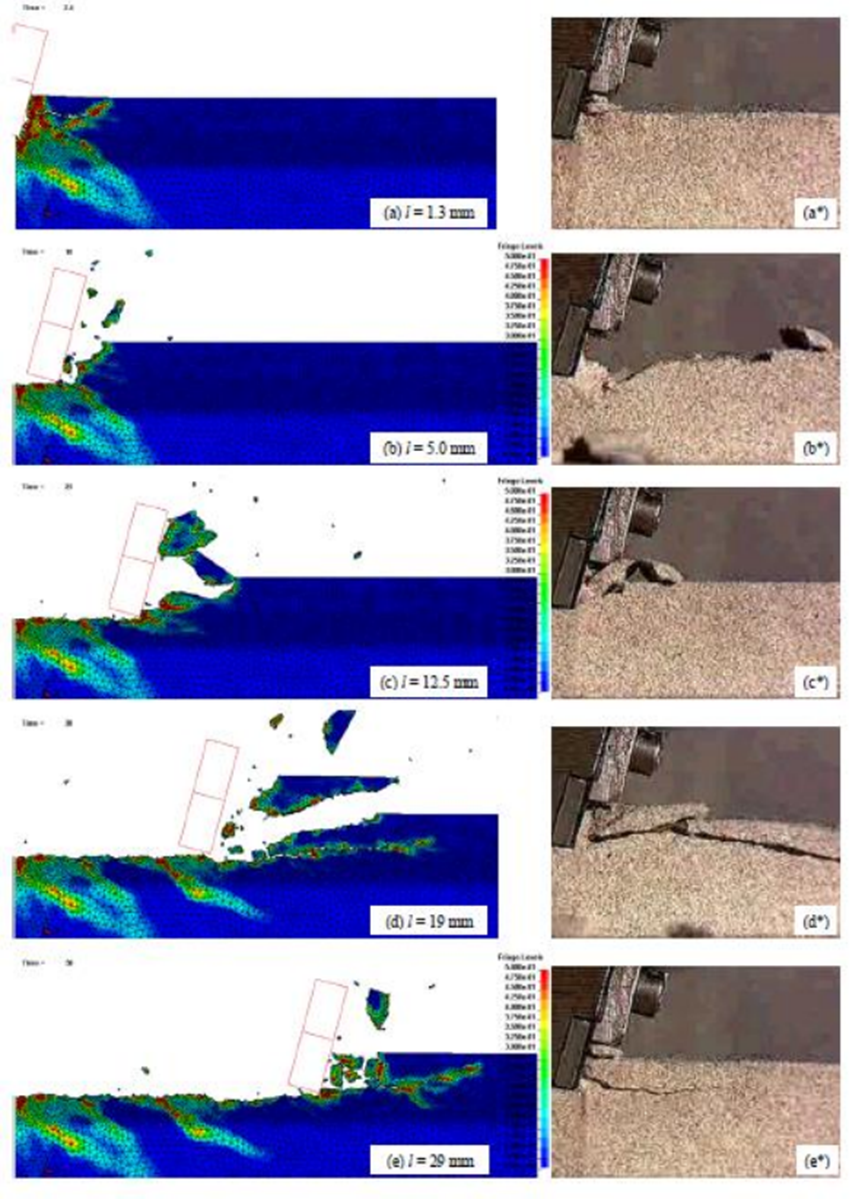

Ansys LS-DYNA在工程机械行业应用的图20
仿真方法——FEM—DEM/SPH

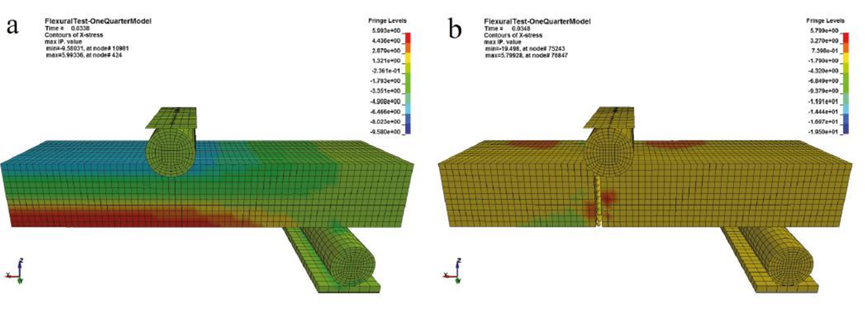

Ansys LS-DYNA在工程机械行业应用的图21

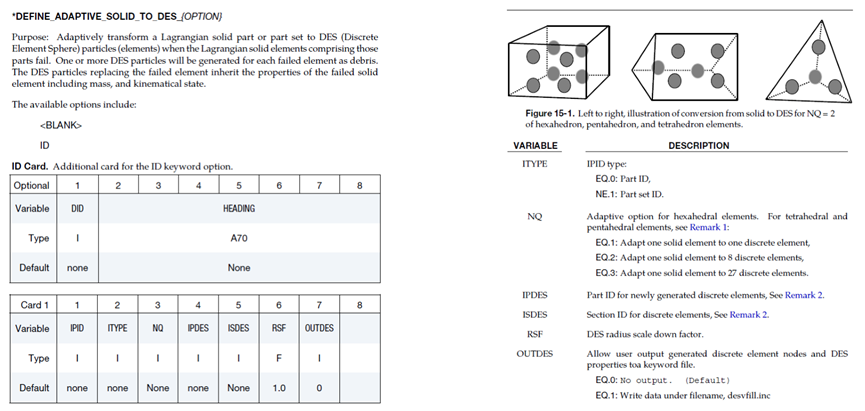

Ansys LS-DYNA在工程机械行业应用的图22

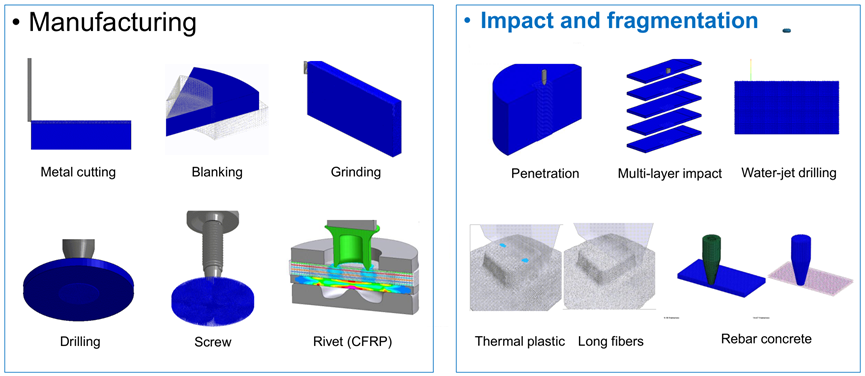

仿真方法——SPG

Ansys LS-DYNA在工程机械行业应用的图23

SPG Features
• Galerkin framework: the same as the conventional FEM
‐Numerically accurate and robust in solid and structure analysis
‐Straightforward to reuse and couple with existing FEM models
• Capable to deal with large material deformation
‐No mesh distortion related numerical issues
‐Time step size in explicit analysis is not decreased even in severe material deformation
• Capable to model material failure without sacrificing the conservation
‐No need to erode material so that the corresponding numerical issues in FEM can be

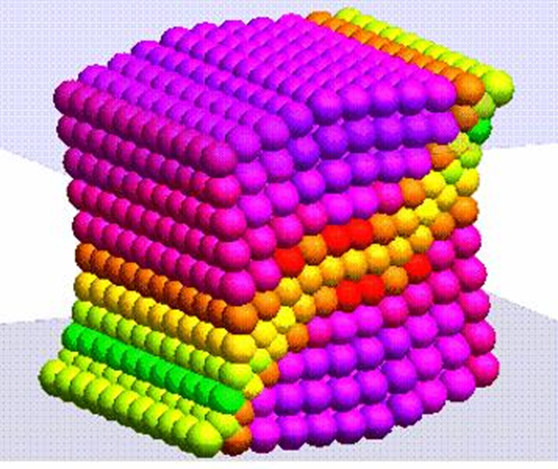

Ansys LS-DYNA在工程机械行业应用的图24
案例

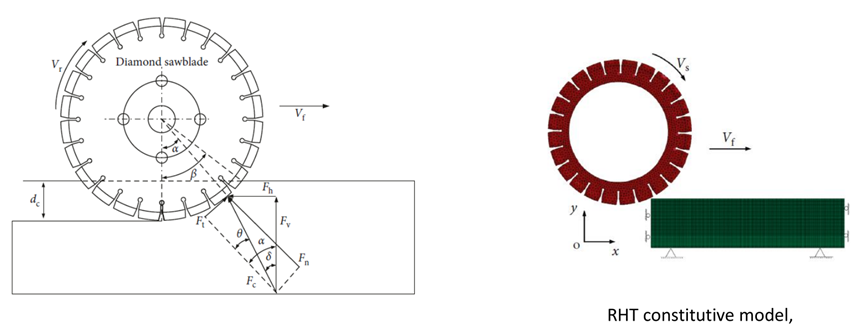

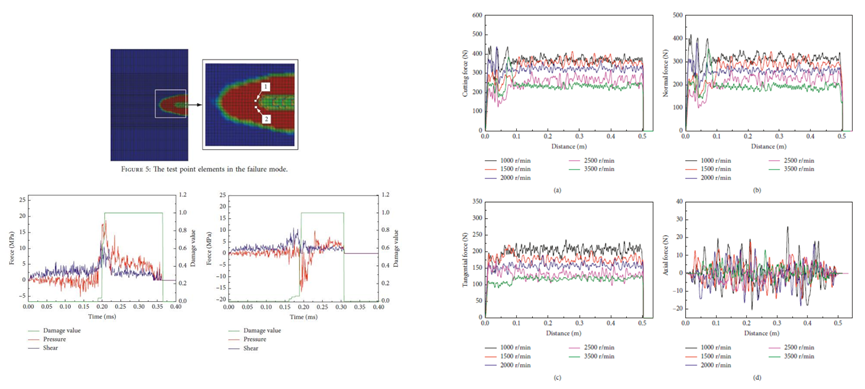

Numerical Simulation of Rock Cutting with a Diamond Sawblade Based on LS-DYNA
Ansys LS-DYNA在工程机械行业应用的图25
Ansys LS-DYNA在工程机械行业应用的图26

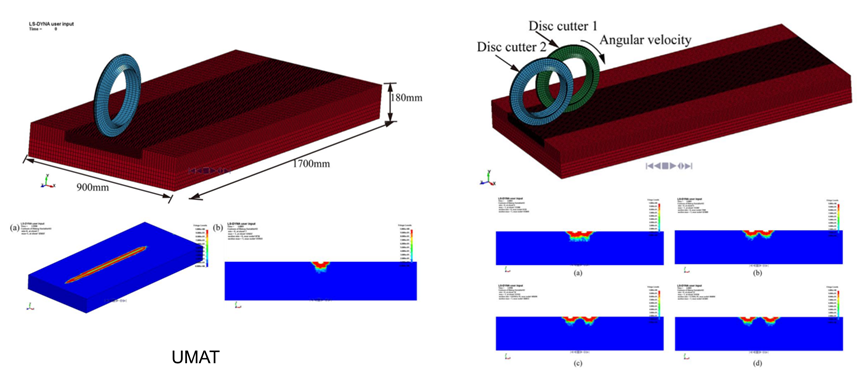

Simulation of rock fragmentation induced by a tunnel boring machine disk cutter
Ansys LS-DYNA在工程机械行业应用的图27

总结

Ansys LS DYNA提供：
-多种材料本构供客户选择
-多种仿真方法及它们的组合
-丰富、成熟的参考案例
-更先进的CAE技术供客户应用和对标
