一、项目概况

场馆是可容纳15000人的综合类省级体育场馆，包括球类、田径、游泳、健身、极限运动于一体的综合体。

建筑面积18006㎡，地上2层，地上面积 17216㎡，地下1层，地下建筑面积790㎡；地下深度约6.3米。

屋面最大跨度24*52米，混凝土拱壳结构与19.32米混凝土薄壁锥形柱相连接（其中：拱壳屋面、锥筒部分内墙面采用木模混凝土外露，表面透明防护处理），拱壳的屋面形态结合7.9*5.9米高侧窗的采光方式，较好解决了运动场地自然采光和有效避免眩光。

1、特点

该工程多为异形曲面结构，二维图纸上不能精确表述截面尺寸、结构变量，且异形构件多为一次浇筑清水砼。

异形结构包括：薄壁锥形柱、拱形屋面、贝壳屋面、波浪形屋面、Y型柱、 曲面凸起墙体等。

2、创新点

应用BIM技术解决CAD二维图纸无法表述的构件截面尺寸及结构变量；通过深化设计让施工人员更直观地看到异形结构所需的工程材料、方位，能够精准地算出工程所需材料，提高人、材、机的综合调配，节约工期。

二、BIM技术应用

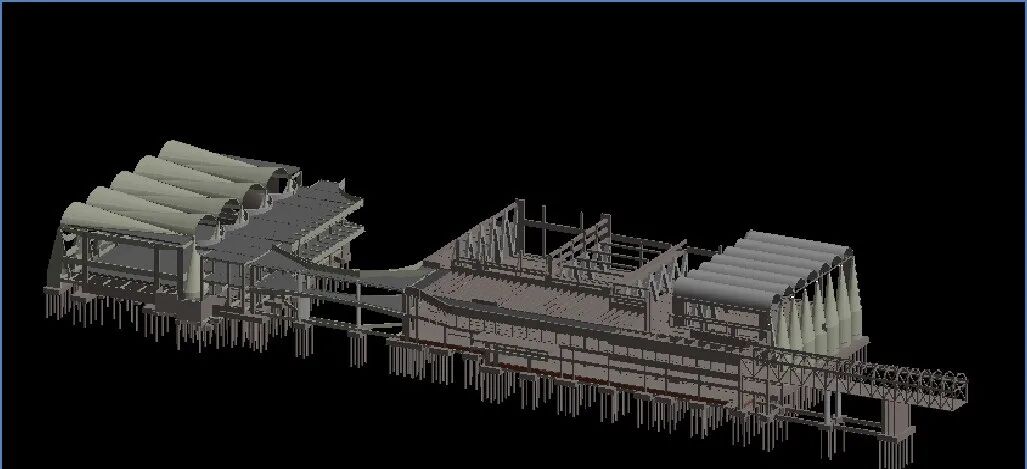

1、工作室创建重难点族库，标准样板文件

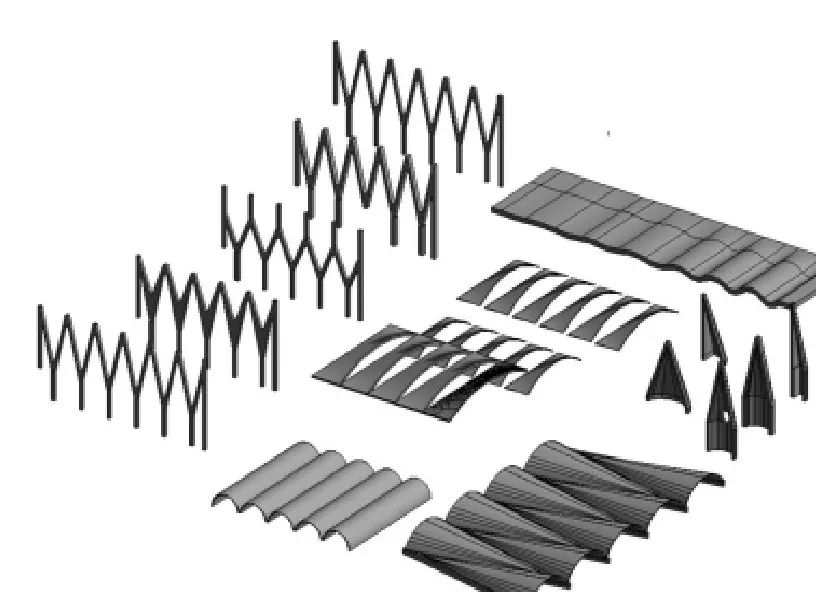

根据该体育馆的特殊性，项目部总结出施工中的重难点，及时组建项目bim深化设计工作室。工作室针对重难点部位单独创建族文件并载入项目中运用。工作室专门制定项目难点标准样板文件，用于施工建模。

2、采用局域网协同方式分成3组/3人创建模型，提高建模进度

3、薄壁锥形柱

混凝土表观为木模外露效果，要求一次性浇筑完成，不允许修补。室内木模混凝土结构外露面即结构完成面，模板统一采用宽度约100mm的木方。

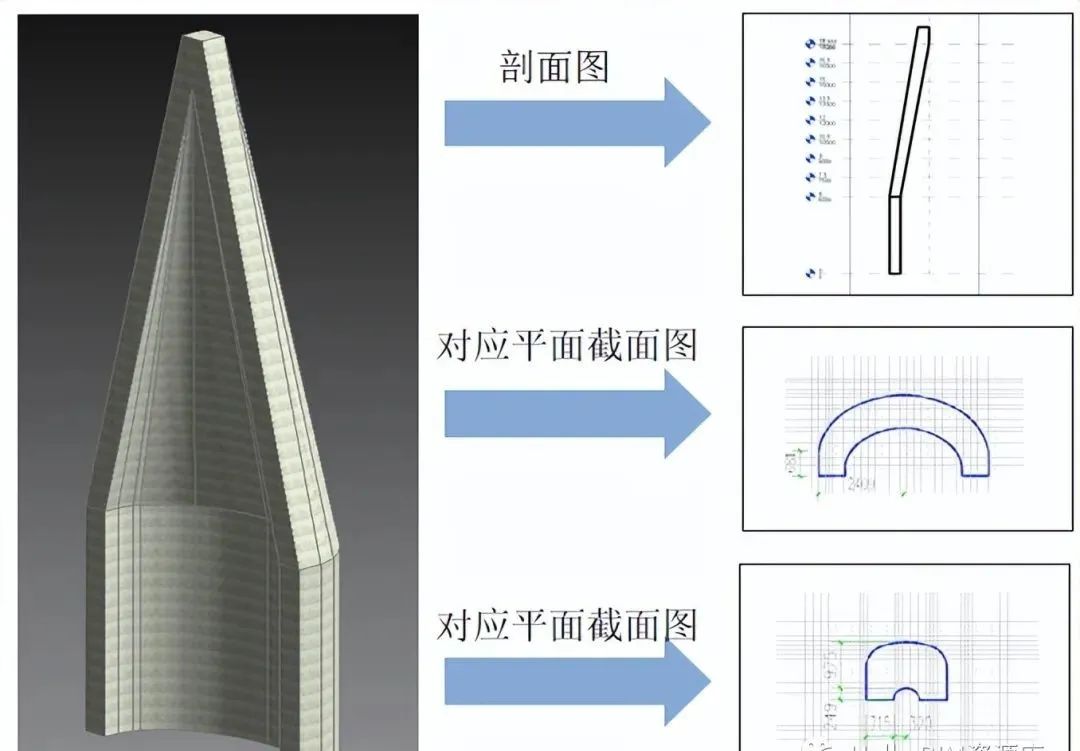

通过BIM建模深化设计，可得出任意高度上的截面尺寸并辅助坐标网格进行现场模板的配置。根据具体模型指导现场进行机具安排、砼浇筑等工作。

解决预排模板问题：室内木模混凝土结构外露面即结构完成面，模板统一采用宽度约100mm的木方，施工前利用BIM对展开面进行模板预排，从而达到效果提前模拟，节约时间及材料成本。其效果模拟后由设计单位确认，可以精确把握设计意图。

4、拱形屋顶

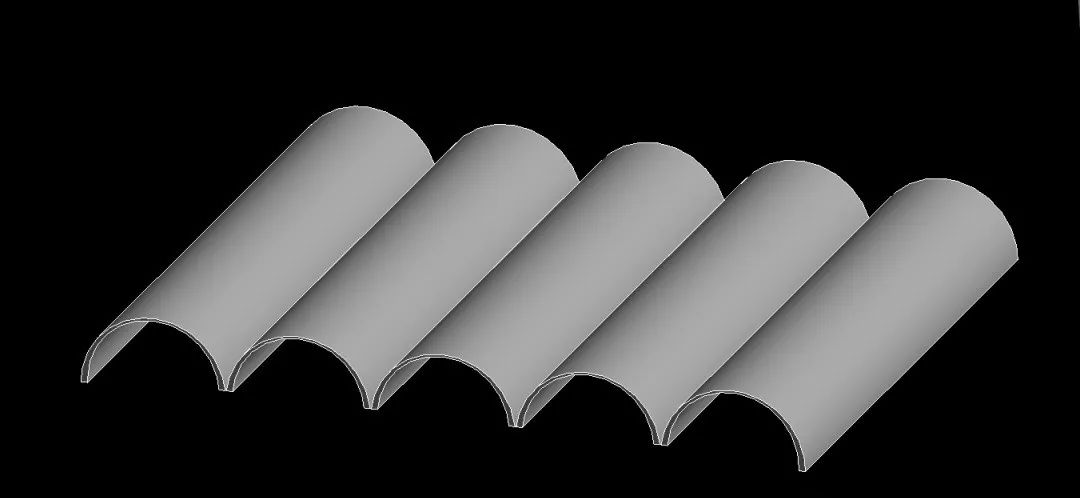

内外表面为不同圆心不同半径的圆弧组成，因此内外弧不平行，拱壳厚度是由两侧向中央渐变的。拱形屋面单个拱壳横向跨度6.5m，纵向跨度20m,起拱高度4.838m,总体屋顶面积1092㎡。屋面内侧要求形成木模外露混凝土效果，屋面混凝土必须一次浇筑成型。

利用BIM准确计算不规则屋面板的 混凝土工程量，准确把控一次性浇筑所需的混凝土量，以保证浇筑的最终效果，同时避免材料的浪费。板厚控制：由于板厚尺寸渐变，每隔2m设置一个板厚复查点，该点板厚由BIM准确提供。

5、贝壳屋顶

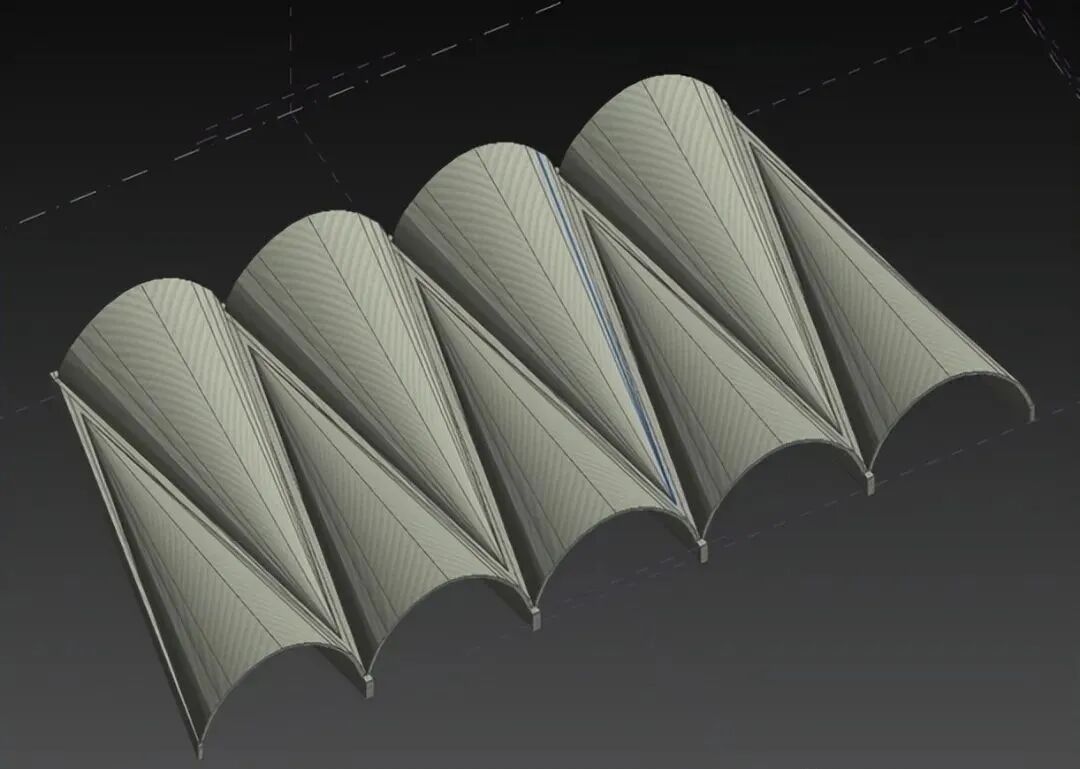

贝壳（直纹曲面拱壳）屋顶的框和面的结构厚度不同，两侧向中间逐渐变薄。对于异形构件，二维图纸不易于指导施工，三维模型可进行细部剖析。三维模型可实时观察、测量构件尺寸。建模上达到施工要求有一定的难度，细化工作占据很大的工作量。

6、砼Y型柱

混凝土Y型柱结合图纸高度，利用拉伸命令建立相应的标准构件，同时结合相应标高准确的放置在相应的位置。同时在制作 族 过程当中，添加相应的材质和几何参数信息，在项目中即可构建进行参数化控制。

7、波浪曲面屋顶

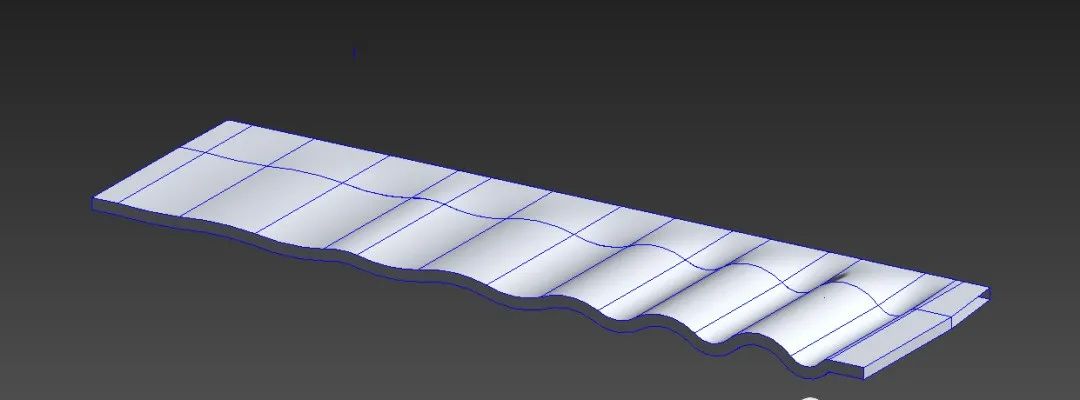

由相应横向纵向梁体搭接框架梁，由纵向不同高度梁体组合成波浪形状，再由上下两片梁片拼接而成整体。此次建模需建立整体模型，可根据不同高度点确定梁体方位。

8、锥形曲面屋顶

锥型曲面屋顶不符合常规的屋顶类型，同时根据施工要求需搭接到相应的梁体上存在很大的建模难度。此次建模方案为屋顶梁体和搭接梁体一起建模，做成组合构件的形式。即可达到模型图纸标准数据的要求也可以很好地和下面梁体结合在一起。

9、异形曲面墙

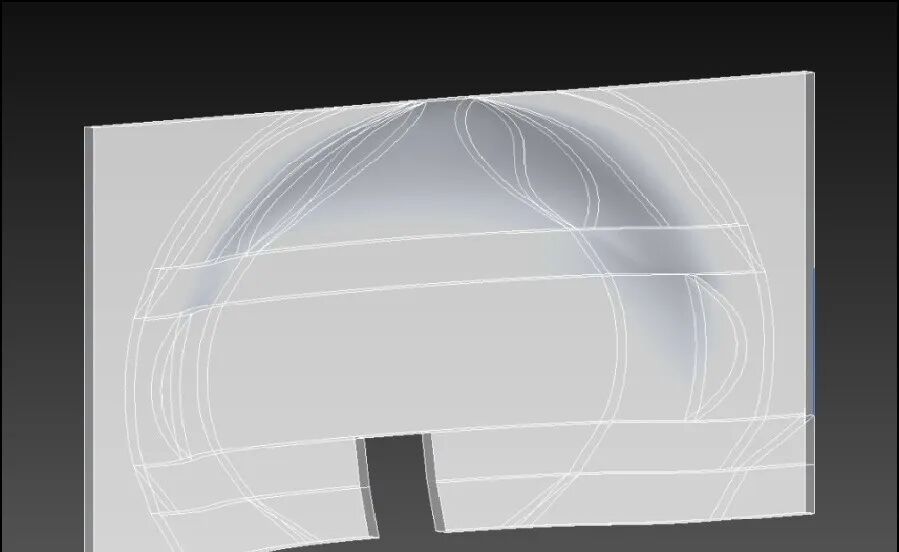

异形曲面墙非常规构件，不是常规曲线，异型特点极其复杂，用其他三维模型建模容易，但无法准确出图。异形曲面墙体是由构造柱网格外嵌清水页岩砖组成，为达到其建筑效果，清水墙的排砖布置尤为重要，通过BIM深化设计，模拟清水外墙砖的排布，实现最优的建筑效果。

三、总结

1、通过Revit软件的使用，发现机电安装与结构主体以及机电安装内部各系统之间碰撞72处，避免发生返工及不必要的损失，节约成本及人工费7.8万元。

2、通过Revit软件的使用，优化了桥架、消防管路及给排水管路等的路径，共计节约桥架275米，消防管共128米，给排水管共97米，共计节约成本及人工费2.1万元。

3、通过科学管理和BIM技术应用，最大限度的节约资源与减少对环境影响的施工活动，实现“四节一环保”绿色施工。
