Ansys车灯结构仿真解决方案

Ansys车灯结构仿真解决方案的图1

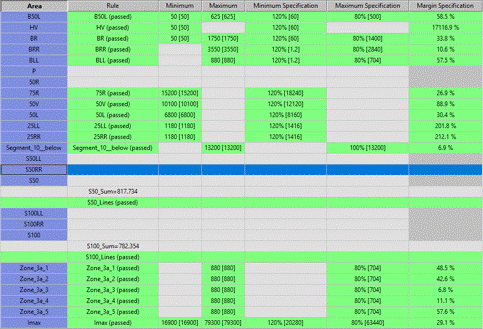

性能设计

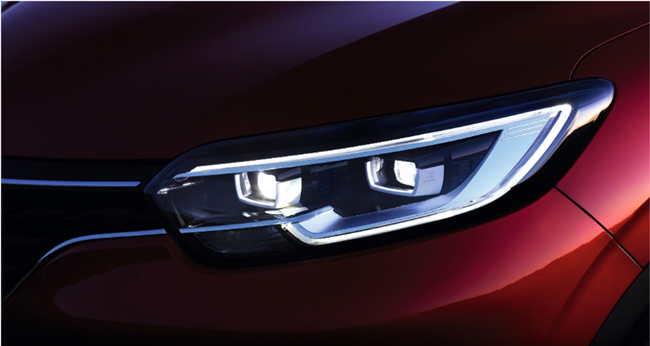

车灯功能及技术发展方向

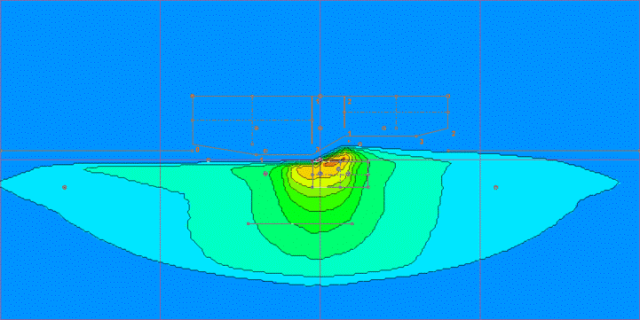

Ansys车灯结构仿真解决方案的图2

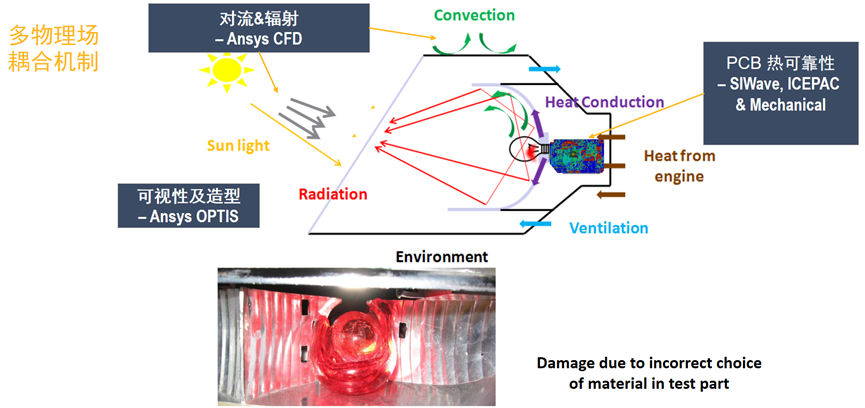

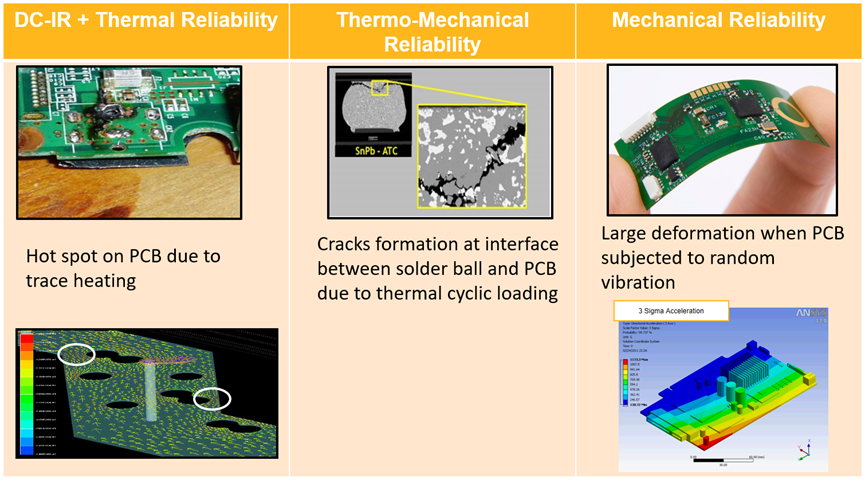

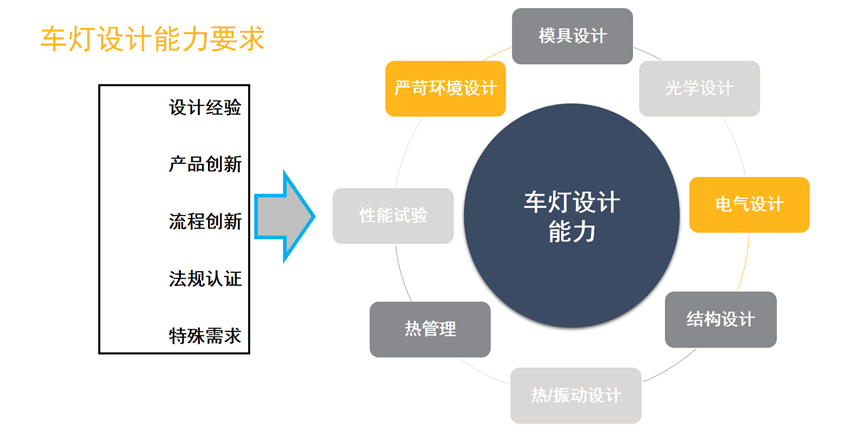

车灯设计中的多物理场问题
Ansys车灯结构仿真解决方案的图3

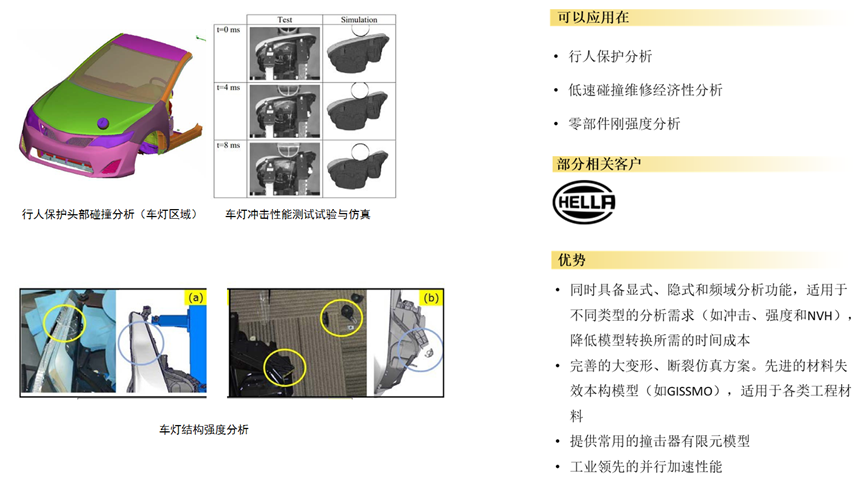

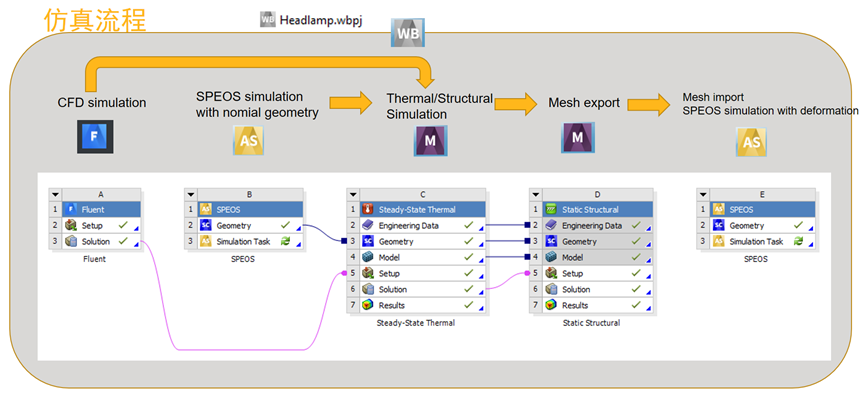

车灯多物理场仿真
Ansys车灯结构仿真解决方案的图4
Ansys车灯结构仿真解决方案的图5

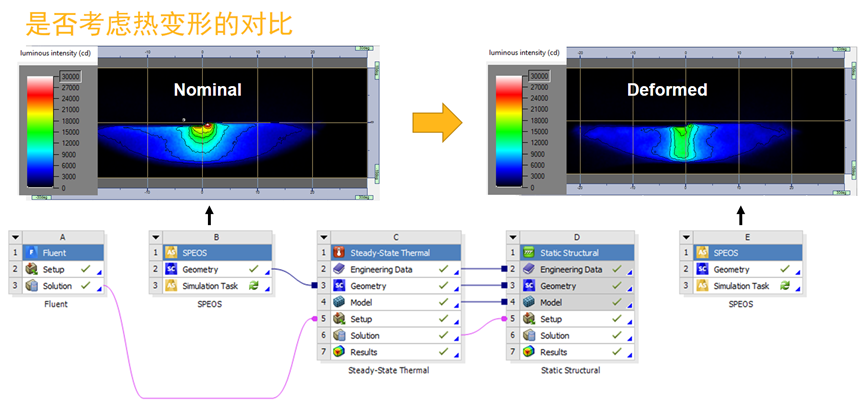

从多学科分析进行改进

Ansys车灯结构仿真解决方案的图6

Ansys车灯结构仿真解决方案的图7

强度设计

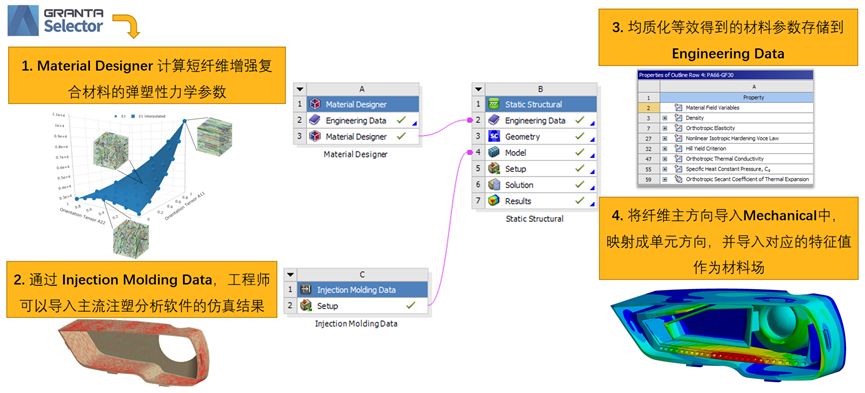

一站式短纤维复合材料仿真流程
Ansys车灯结构仿真解决方案的图8

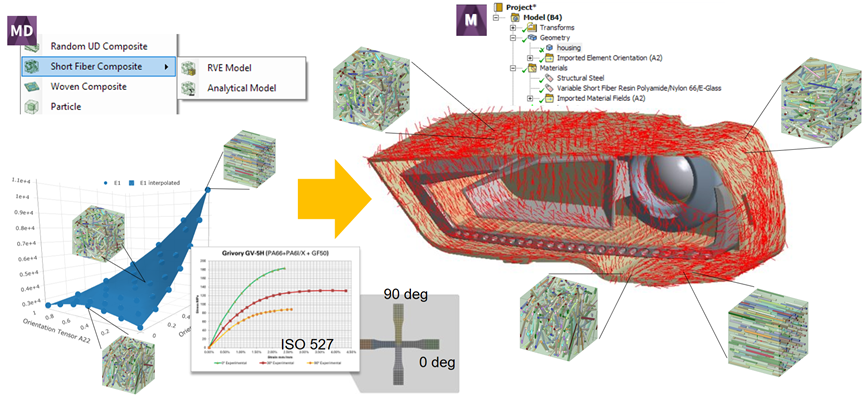

对标后的材料数据+映射后的注塑信息
Ansys车灯结构仿真解决方案的图9

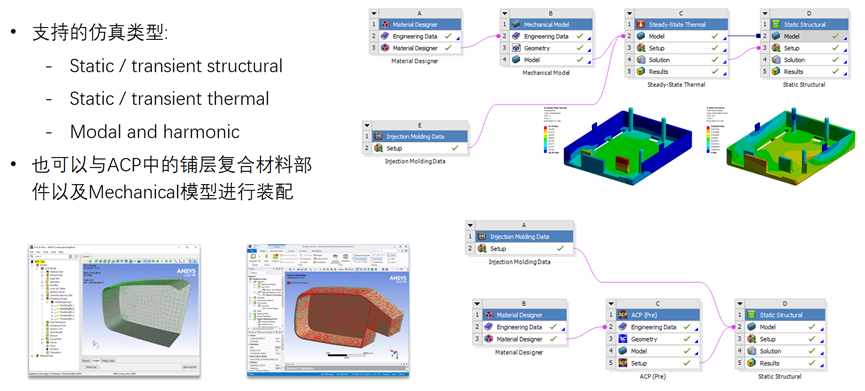

支持的仿真类型和流程
-支持的仿真类型:Static / transient structural;Static / transient thermal;Modal and harmonic
-也可以与ACP中的铺层复合材料部件以及Mechanical模型进行装配
Ansys车灯结构仿真解决方案的图10

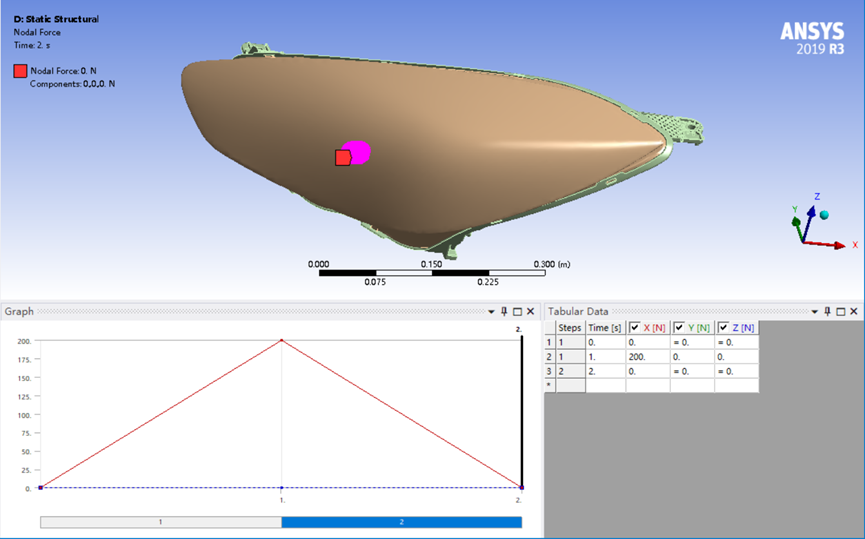

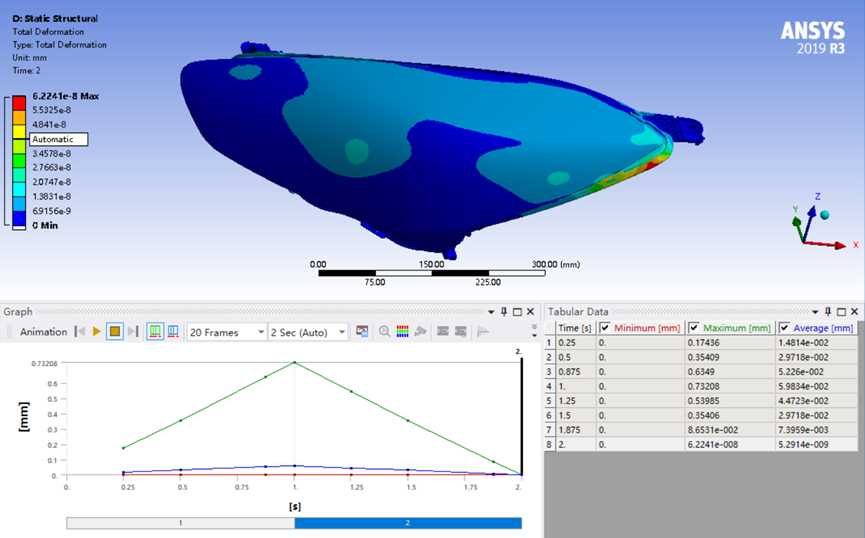

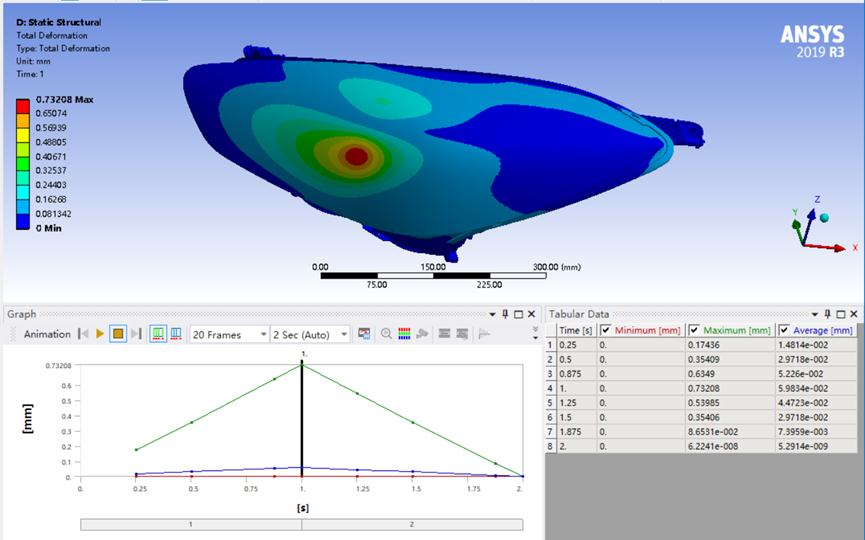

结构强度——按压
车灯模型,在指定位置施加200N载荷,考察永久变形位移。
-根据实际材料属性,采用弹塑性模型
-Step-1,安装位置约束,施加载荷
-Step-2,安装位置约束,撤去载荷

Ansys车灯结构仿真解决方案的图11

Ansys车灯结构仿真解决方案的图12

Ansys车灯结构仿真解决方案的图13

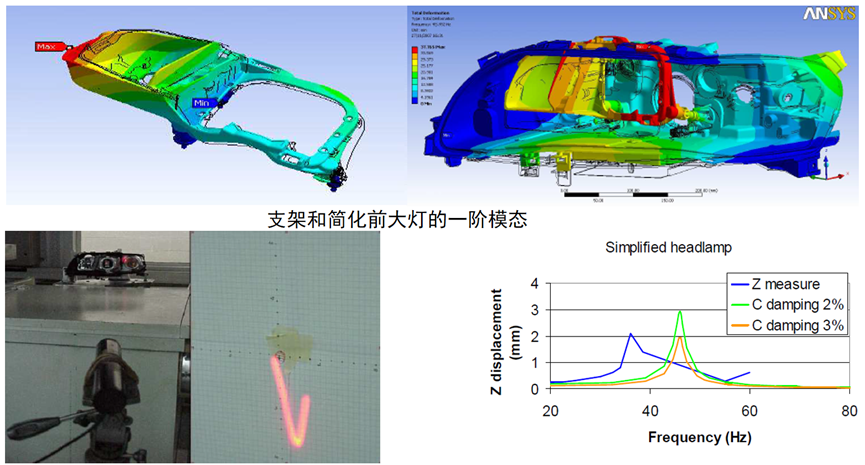

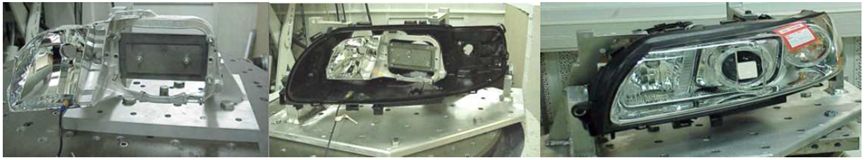

结构强度——频响
-避免在铺砌道路上行驶的某些振动模式,为驾驶员带来视觉上的舒适性:预测一阶频率并将其提升到所需频率以上
-设计坚固的前照灯,在客户要求的振动载荷下不得失效

Ansys车灯结构仿真解决方案的图14

Ansys车灯结构仿真解决方案的图15

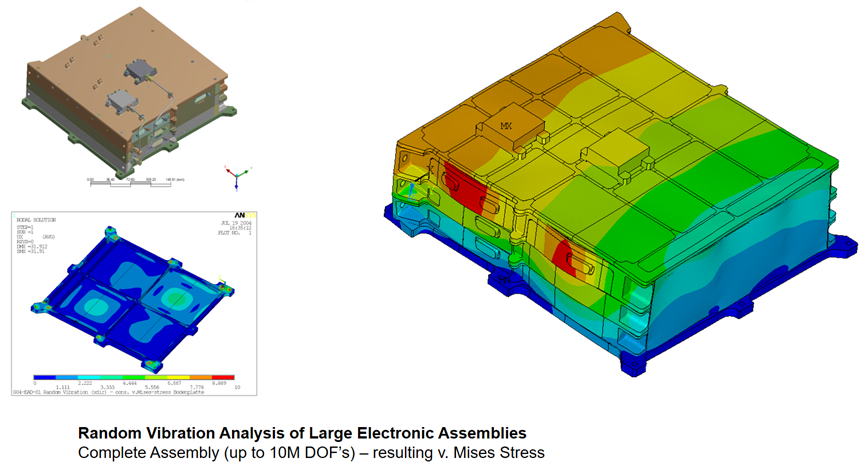

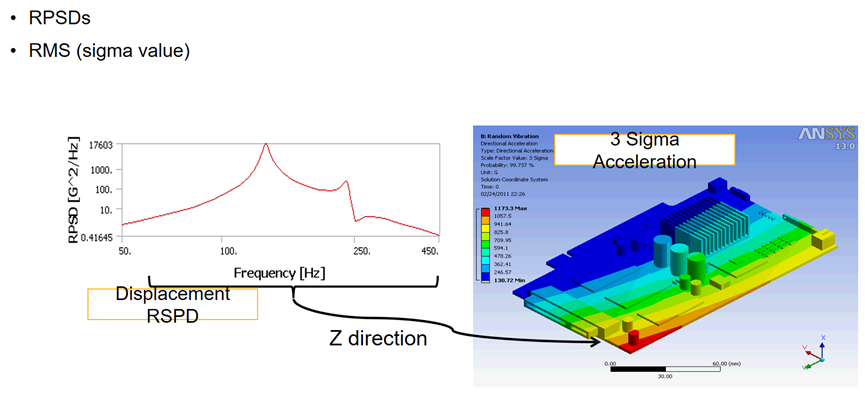

结构强度——随机振动

Ansys车灯结构仿真解决方案的图16

Ansys车灯结构仿真解决方案的图17

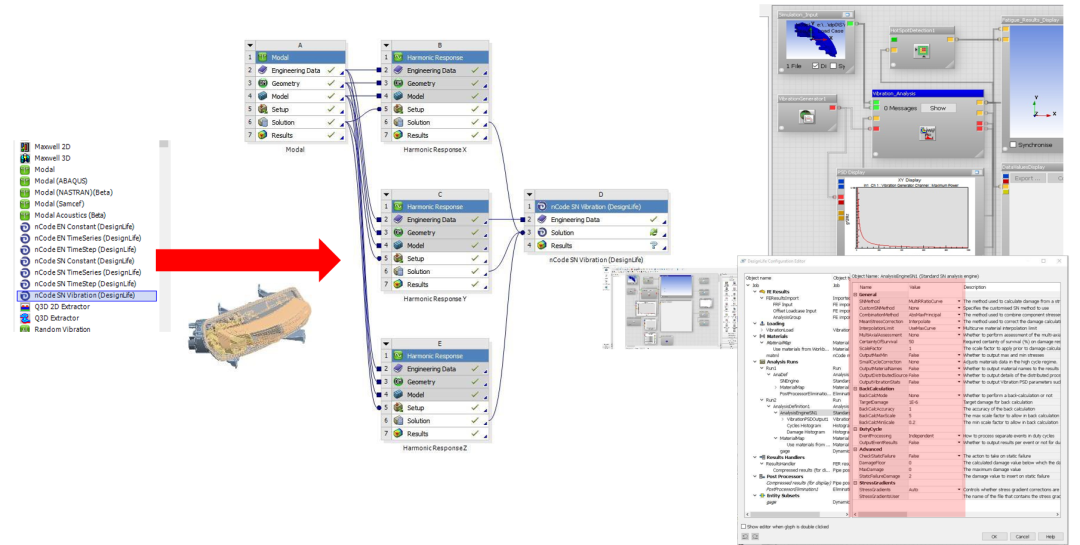

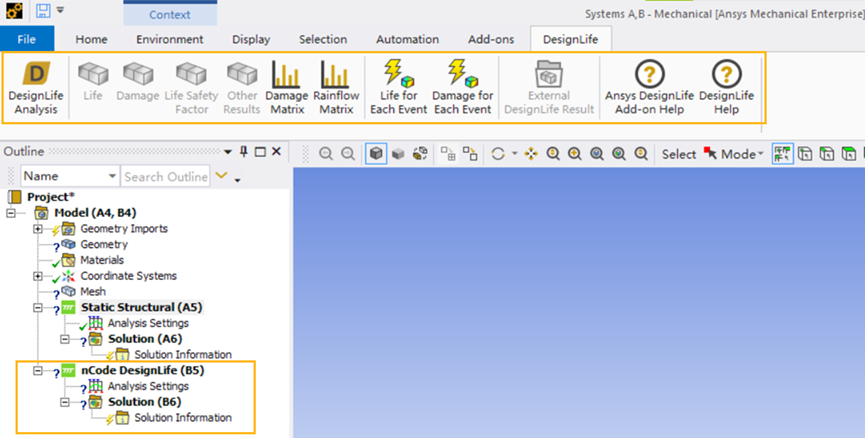

高级振动疲劳ANSYS nCode DesignLife

Ansys车灯结构仿真解决方案的图18

Ansys车灯结构仿真解决方案的图19
PCB可靠性
Ansys车灯结构仿真解决方案的图20

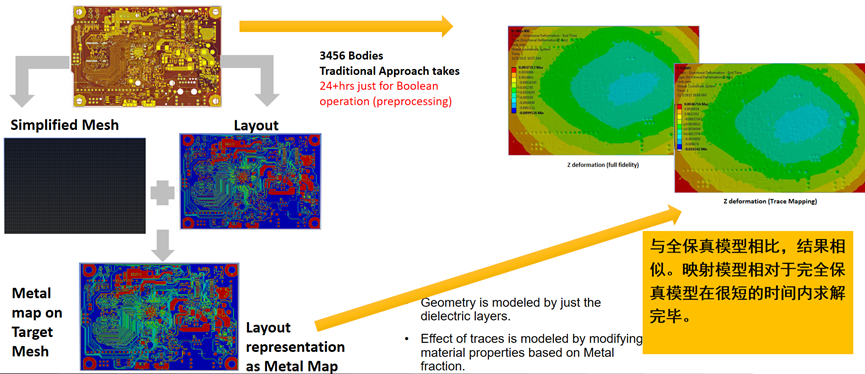

PCB翘曲: Trace Mapping技术
Ansys车灯结构仿真解决方案的图21

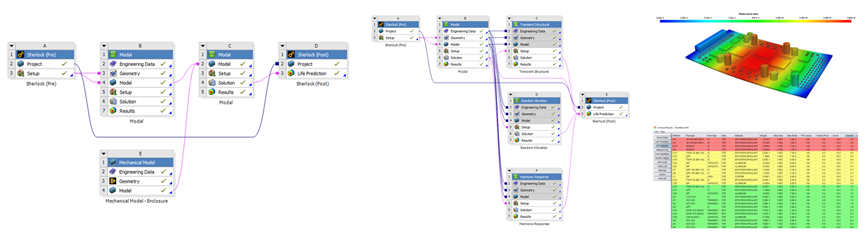

Ansys Sherlock – Workbench整合(2021 R2)
-能够将 Sherlock 的 PCB(通过 Sherlock (Pre) )与外壳(通过Mechanical Model等)连接,并通过 Sherlock Results Viewer 和 Sherlock 3D Viewer 查看结果,而无需离开 Workbench。
-支持随机振动分析。
Ansys车灯结构仿真解决方案的图22

法规认证

行人保护
Ansys车灯结构仿真解决方案的图23

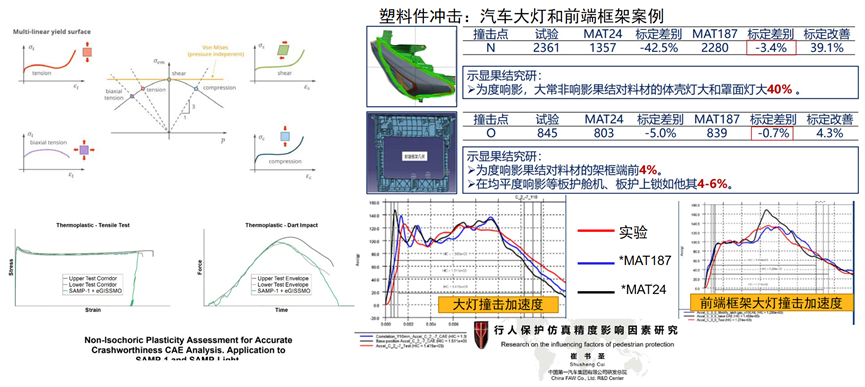

*MAT_187 *MAT_SAMP 塑料材料本构
-Semi-Analytica Model for Polymers,用于聚合物的半解析材料模型
-将拉伸、剪切、压缩和双向拉伸四个屈服实验点拟合得到屈服面 Pressure dependent yield surface
-支持隐式和显式
-粘塑性
-泊松比随塑性应变改变
-失效应变随着应变率变化、随应力状态改变
Ansys车灯结构仿真解决方案的图24

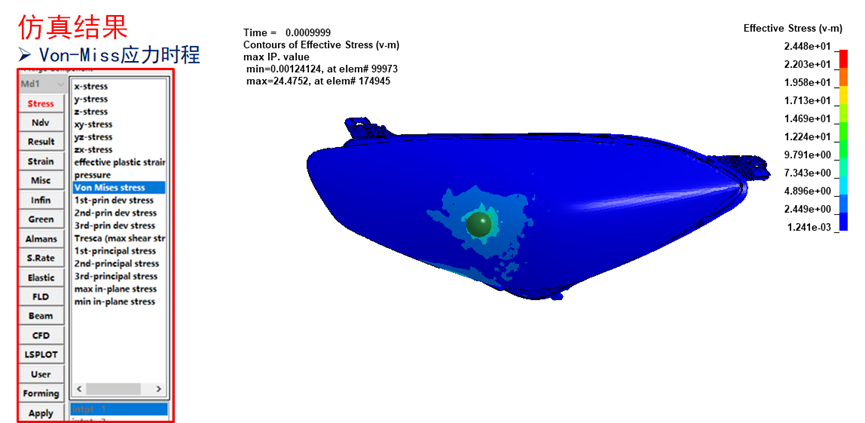

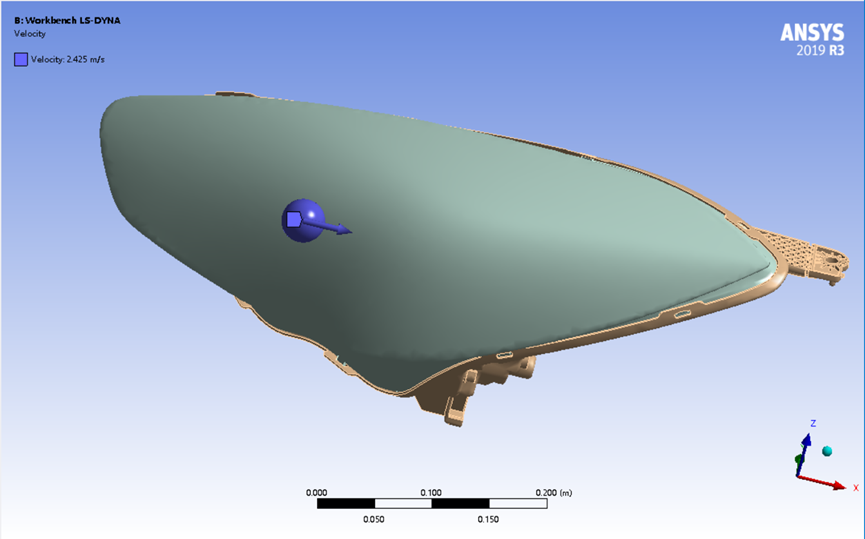

应用扩展——球击
半径20mm小球,质量0.5kg,从一定高度跌落,并与车灯碰撞,考察灯罩是否破坏。
-采用弹塑性模型
-给小球施加初始速度
-球与灯罩间定义接触

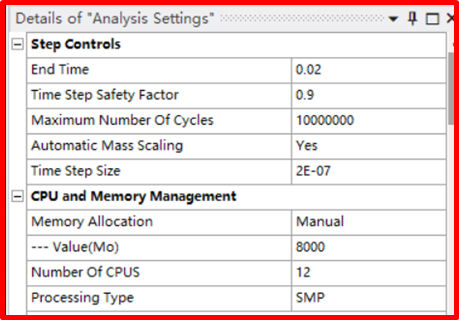

Ansys车灯结构仿真解决方案的图25

Ansys车灯结构仿真解决方案的图26

Ansys车灯结构仿真解决方案的图27

总结

对于车灯产业,Ansys结构产品线可以提供从设计到耐久的全生命周期解决方案。

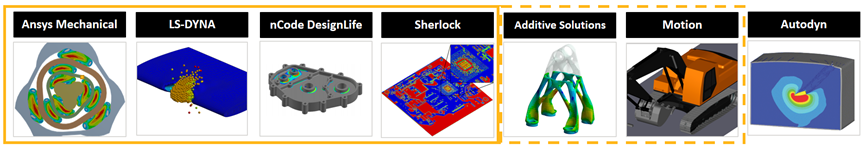

Ansys车灯结构仿真解决方案的图28
Ansys车灯结构仿真解决方案的图29



深圳市优飞迪科技有限公司成立于2010年,是一家专注于产品开发平台解决方案与物联网技术开发的国家级高新技术企业。

十多年来,优飞迪科技在数字孪生、工业软件尤其仿真技术、物联网技术开发等领域积累了丰富的经验,并在这些领域拥有数十项独立自主的知识产权。同时,优飞迪科技也与国际和国内的主要头部工业软件厂商建立了战略合作关系,能够为客户提供完整的产品开发平台解决方案。

优飞迪科技技术团队实力雄厚,主要成员均来自于国内外顶尖学府、并在相关领域有丰富的工作经验,能为客户提供“全心U+端到端服务”。

Ansys车灯结构仿真解决方案的图30

ANSYS
