前言
Speos 在2022R2版本中正式推出 GPU 计算功能,相比于 CPU 计算,相同HPC32配置,高性能显卡在仿真计算中将会更显计算优势,在仿真数据量大、材料属性复杂、光源种类多的条件下,Speos 视觉模拟会消耗更多仿真计算时间。当模拟参数设置偏差,或者视野选择不准确,重新模拟耗费的时间会很长,GPU 同样提供实时预览 preview 功能,快速检查视觉模拟对参数设置和视野选择的准确性,通过 GPU 持续渲染,得到从低精度到高精度的实时模拟效果,一旦发现模拟出现问题可以随时停止,修改参数后再重新模拟,提高了模拟效率,新版本发布中,GPU preview 同样可以保存实时渲染结果为XMP。
GPU计算能力
1 - 打开任意仿真,建立视觉模拟模型,与常规的亮度模拟相同,在 speos 中建立光源(包括环境光),探测器,零件材料,逆向模拟。

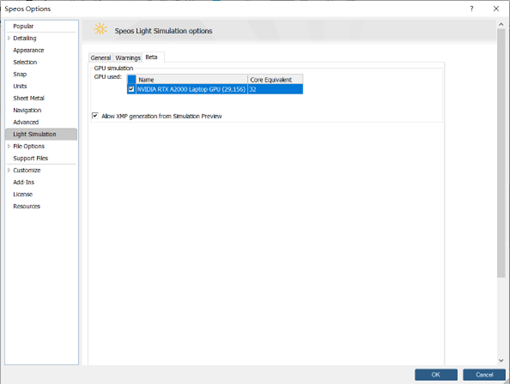

2 - 在file-speos option中,勾选显卡选项,会显示32HPC运算。显卡性能越高在计算中越能体现计算速度。

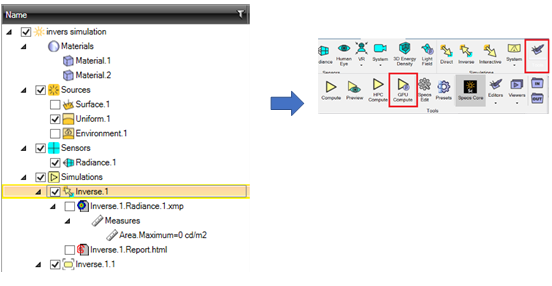

3 - 点击inverse/direct simulation,在tools中选择GPU计算。

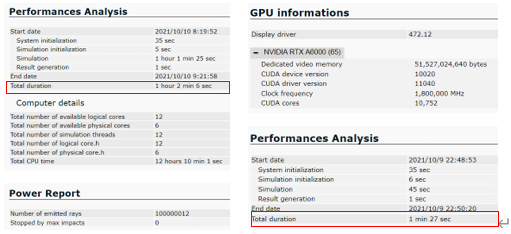

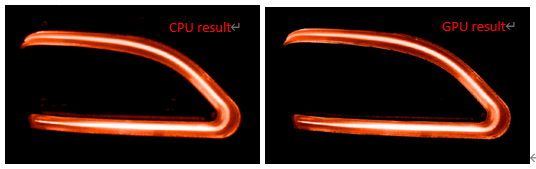

4 - GPU计算性能说明,同样对于108光线数,相同光线数GPU A6000的计算速度相当于CPU 600核左右,而仿真结果相同。
5 - GPU计算同样支持Speos core的计算。
GPU Preview 实时预览功能

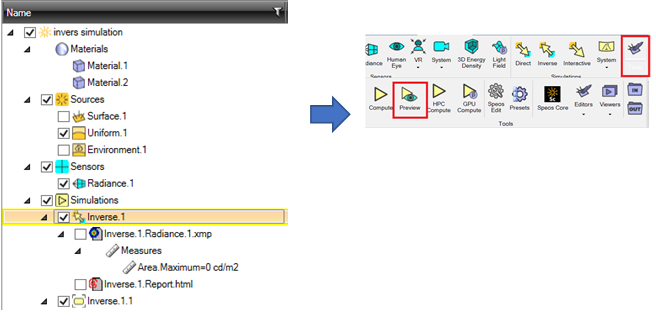

1.点击inverse/direct simulation,在tools中选择preview计算。点击选择建立好的模拟,再点击preview开始实时预览。实时预览需要GPU性能的支持,如果GPU性能差则相同时间渲染的精度会比较低。如果设置的探测器分辨率超过显示器分辨率,在预览生成之前会弹出警告提示,点击确定后,会自动压缩分辨率显示。
2.实时预览调整

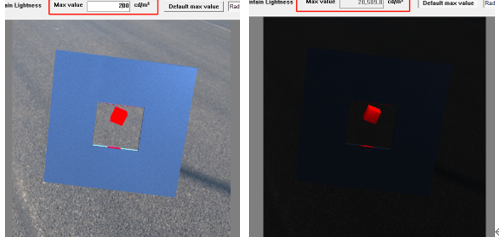

亮度调整:点击default max value切换到手动调整最大亮度,然后输入合适的亮度值以获得合适的预览亮度。
调整视角:使用鼠标单击旋转视角,滚轮缩放视野

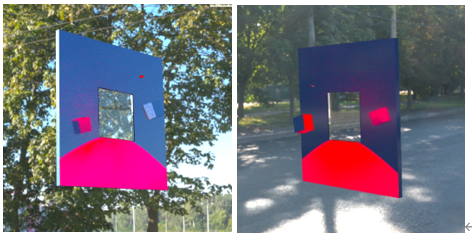

等待渲染:每次调整视角后,speos都会重新开始渲染,随着渲染时间增加,渲染精度也会慢慢提高,视野内的噪点会慢慢消失,阴影会慢慢显现出来。

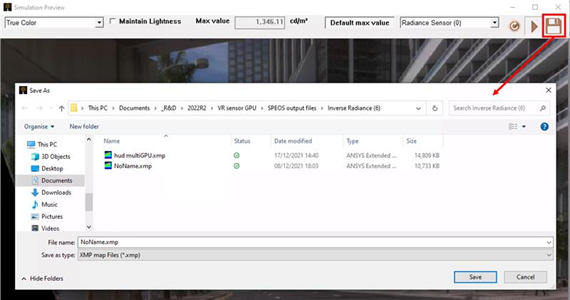

3.GPU preview保存仿真结果。Preview的仿真结果可以XMP或图片格式导出正在进行的实时预览模拟的结果,快速探索模拟结果并进行分析。
Speos现在提供GPU计算,极大地提高了模拟性能,而且精度没有损失,性能成本比前所未有,支持多GPU线性可扩展性,相比于HPC的搭建,GPU搭建更方便。
