ABAQUS-复杂钢结构节点建模要点

实际钢结构设计工作中，当节点较为复杂时，可采用有限元软件来分析一下钢节点的应力及变形。以如下模型为例，讲述ABAQUS建立此类复杂钢节点的要点。

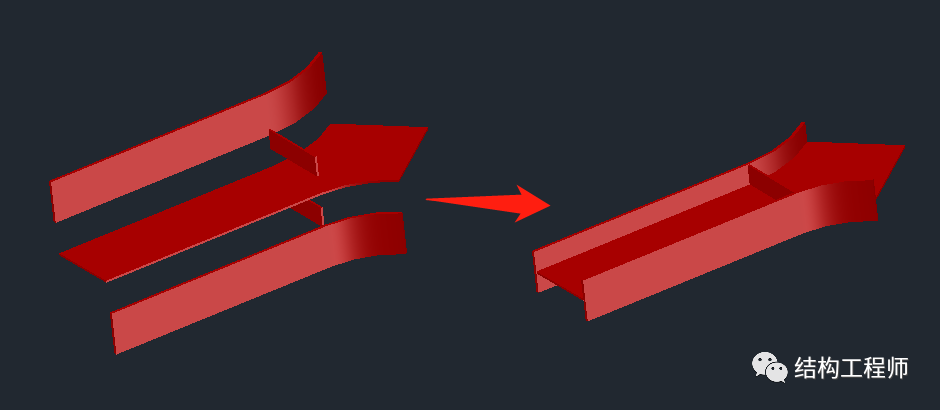

1、采用CAD的3维建模建立此钢节点的模型，建好后输出为sat格式，在ABAQUS里导入part。在CAD里建模时，可以先画好平面，然后采用拉伸形成3维钢板，一个钢梁由多个小部件组成，如下图所示，右侧的钢梁由左侧的5部分组成。节点相交处采用差集来进行切割。

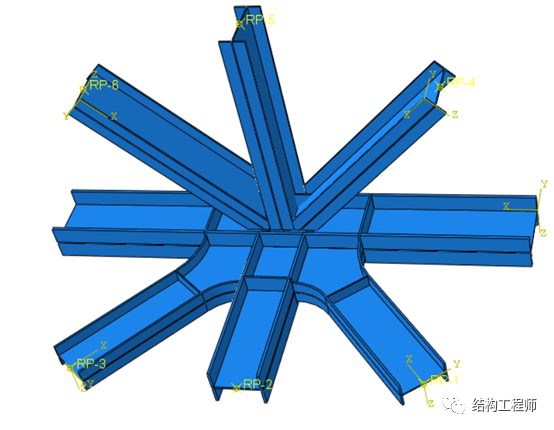

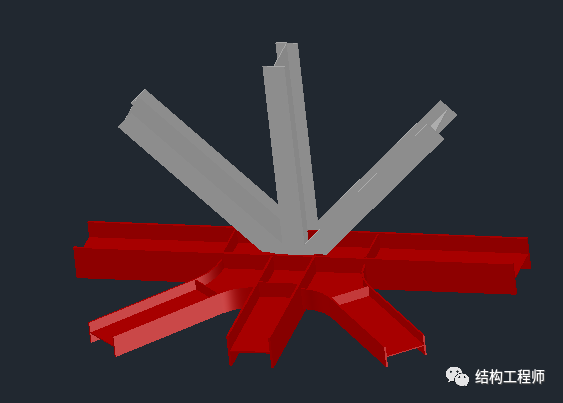

CAD里组装如下图：

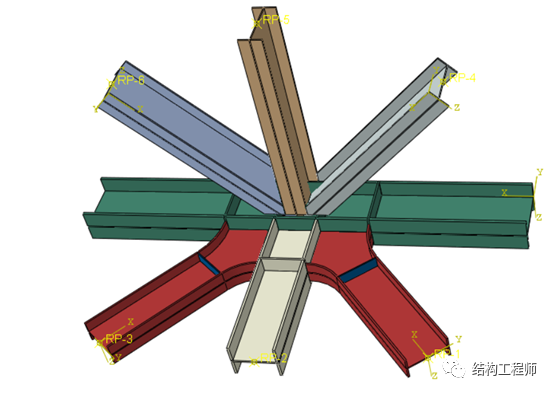

2、ABAQUS里导入part时应根据是否容易划分网格来确定sat文件的个数，每一个sat文件合并为一个part导入。此模型导入的sat文件个数为6个，即下图中不同的颜色为一个part。导入part时除勾选combine into single part外，也可勾选retain intersecting boundaries，这样可以保证导入的part不需要太多的切分即可较好的划分网格。

3、不同part采用tie约束时，采用自动查找接触对。

4、网格沿钢板厚度方向划分为多层。

5、不同钢梁的交接处，应保证没有空隙或者重合，对收敛性有较大的影响。

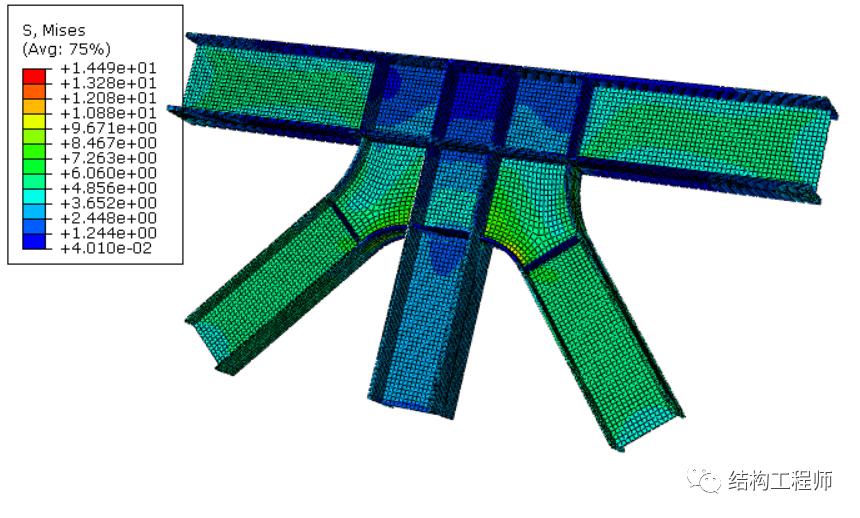

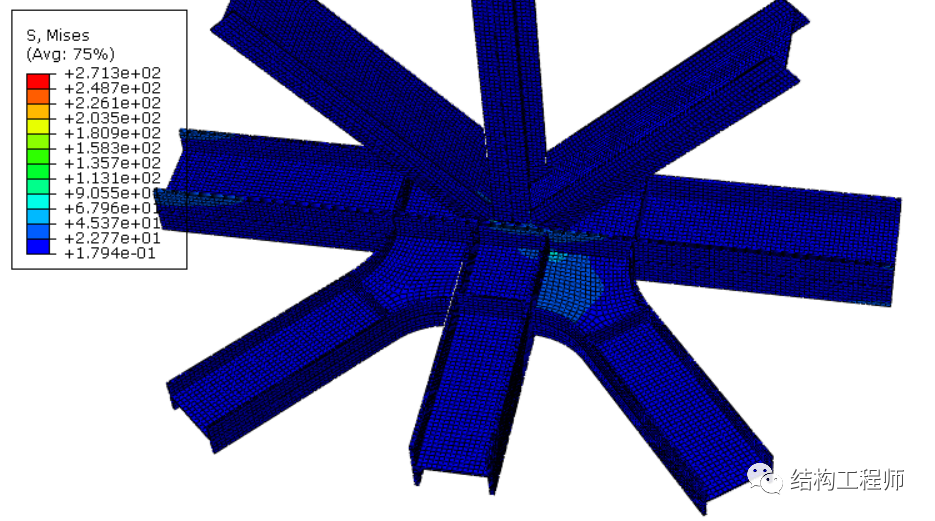

附应力云图。
