AMEsim HCD建模经典案例 矿用自卸车多级油缸建模

对于矿用自卸车机构部分的建模，最重要的就是多级油缸部分的建模，详见图2。图2取自网络，如有侵权，请及时告知。

图2 矿用自卸车机构简图

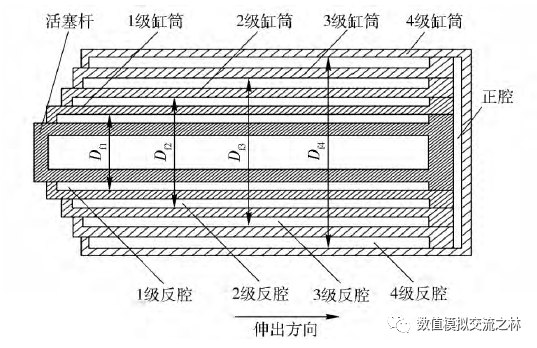

图3 多级油缸结构简图

图3显示了多级油缸的结构简图，今天主要针对图3所示简图完成多级油缸两种方法：机理级建模、功能级建模。接下来我们将开始正文。其实对于多级油缸的建模，不止两种方法，由于受限于篇幅，这里仅介绍两种，有兴趣的小伙伴可以私聊。（图3取自网络，如有侵权请及时告知）

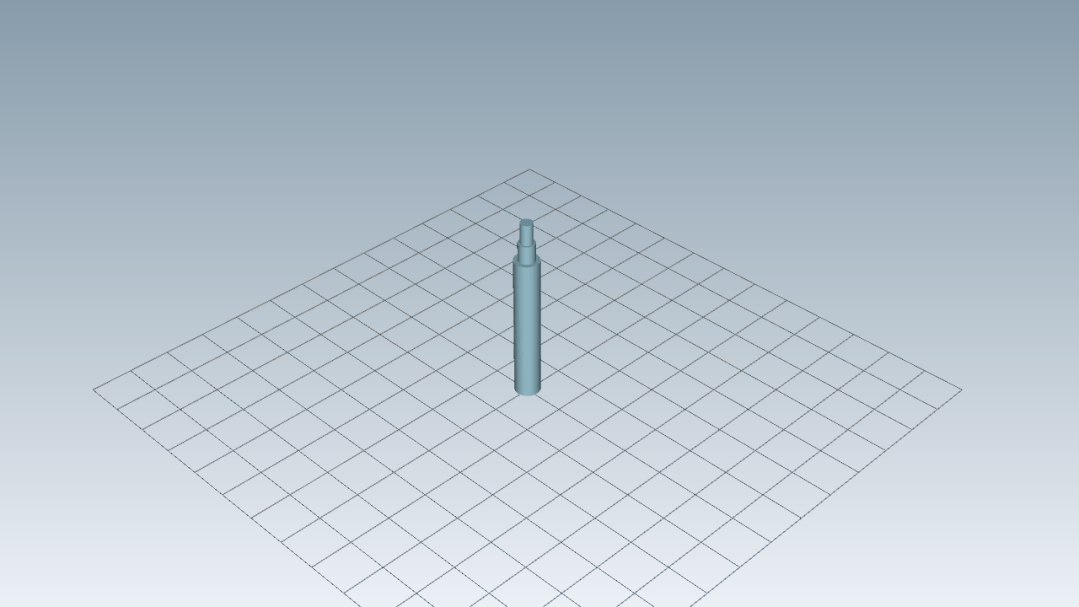

文中模型，不代表任何实际产品，仅作案例建模展示使用。图4显示的是多级油缸的运动视频。

图4 多级油缸运动视频
