VirtualLab Fusion光学仿真-微软专利的蝴蝶型出瞳扩展光导

摘要
VirtualLab Fusion光学仿真-微软专利的蝴蝶型出瞳扩展光导的图1

为增强和混合现实(AR&MR)应用设计光导设备的过程中,像提供的视场(FOV)这样的参数是主要的关注点。为了提高可达到的最大视场的极限,已经研究了各种方法,例如在耦入器到耦出器之间传播过程中分离视场的系统。一种非常流行的方法是所谓的“蝴蝶光瞳扩展”,即两个单独的EPE光栅区域用于视场的正负部分,这也应用于微软的Hololens 2。在本文档中,我们展示了基于微软US9791703B1专利的VirtualLab Fusion中这样一个EPE概念的实现。

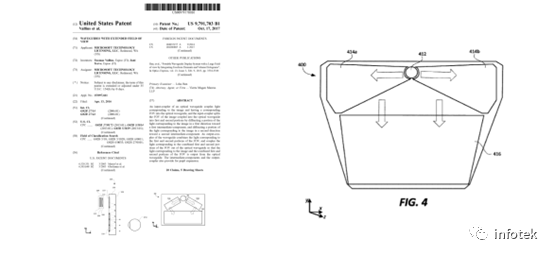

建模任务:专利US9791703B1的方法

VirtualLab Fusion光学仿真-微软专利的蝴蝶型出瞳扩展光导的图2

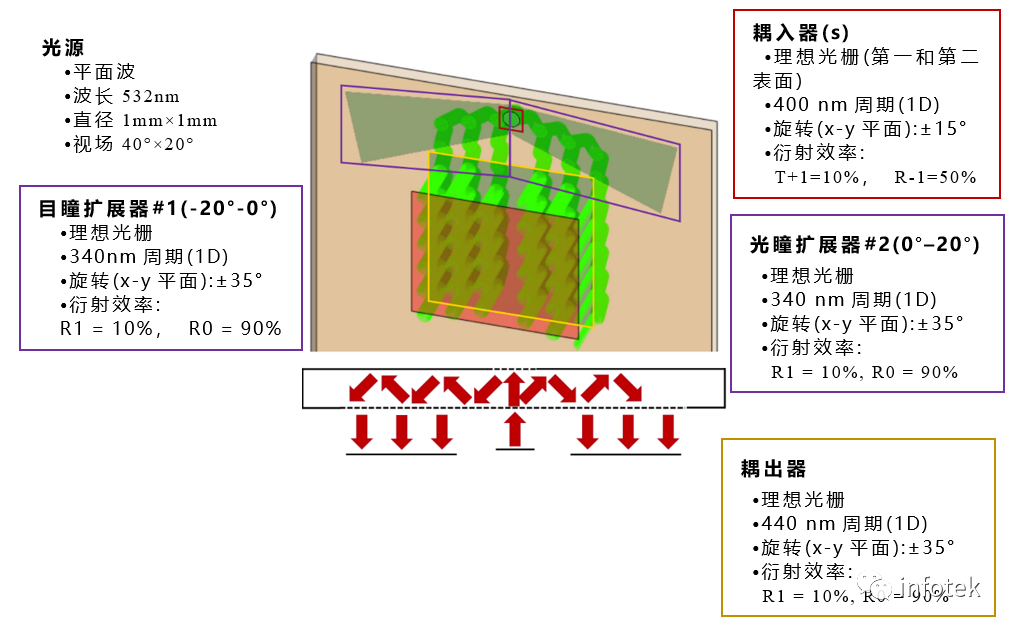

任务描述

VirtualLab Fusion光学仿真-微软专利的蝴蝶型出瞳扩展光导的图3

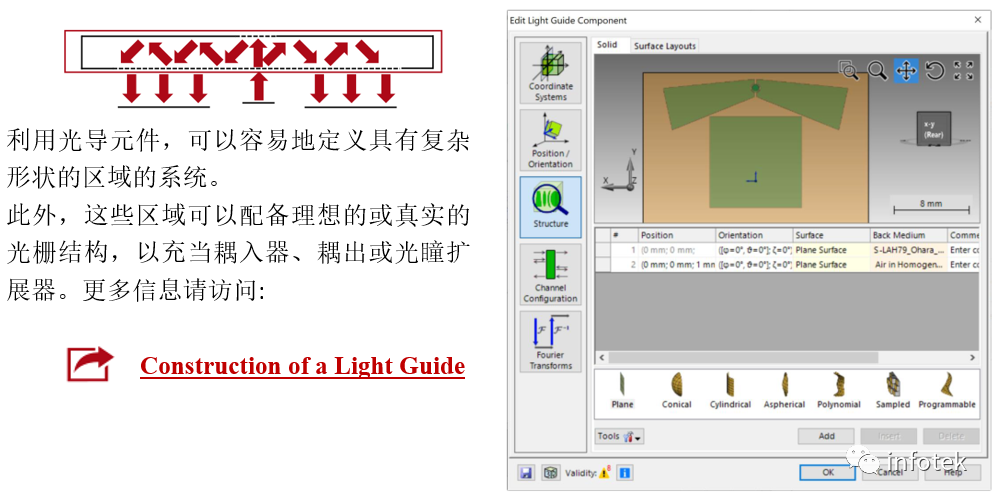

光导元件
VirtualLab Fusion光学仿真-微软专利的蝴蝶型出瞳扩展光导的图4

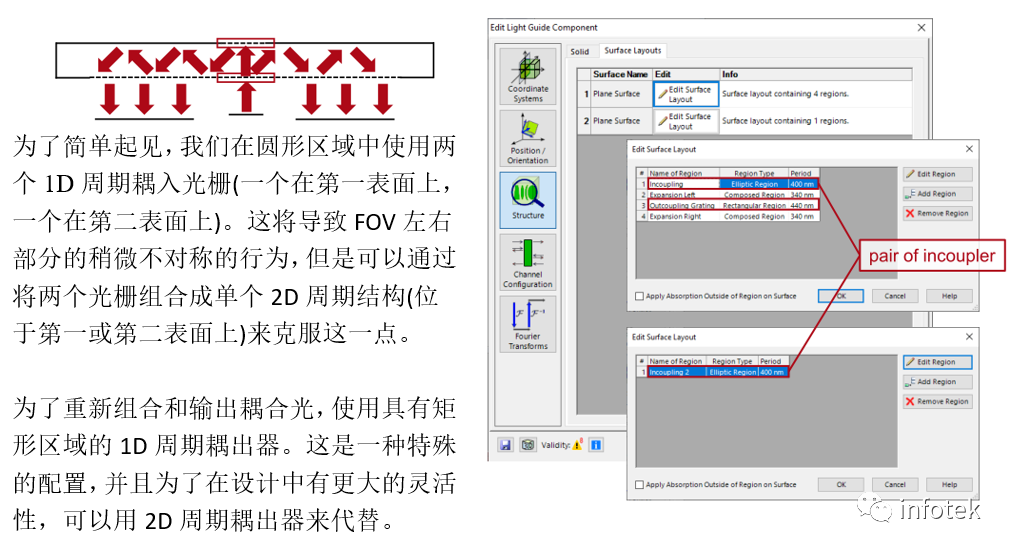

耦入和耦出光栅区域
VirtualLab Fusion光学仿真-微软专利的蝴蝶型出瞳扩展光导的图5

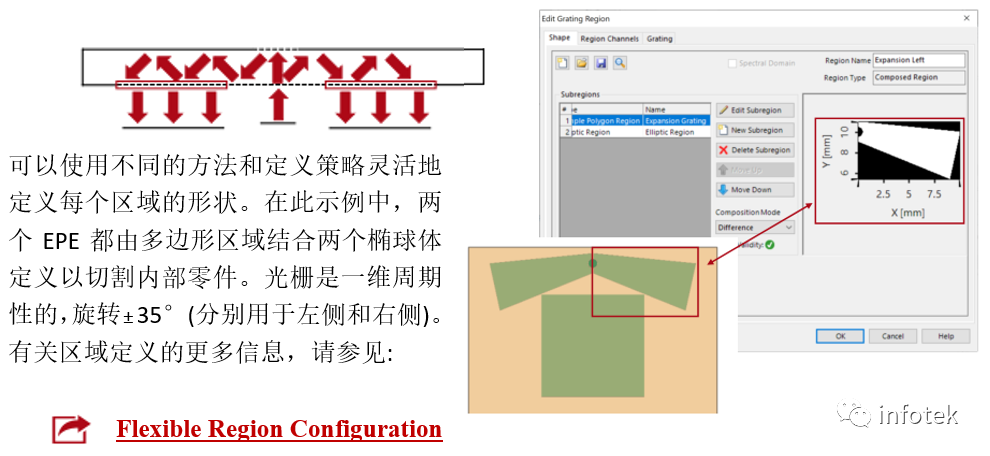

目瞳扩展(EPE)区域

VirtualLab Fusion光学仿真-微软专利的蝴蝶型出瞳扩展光导的图6

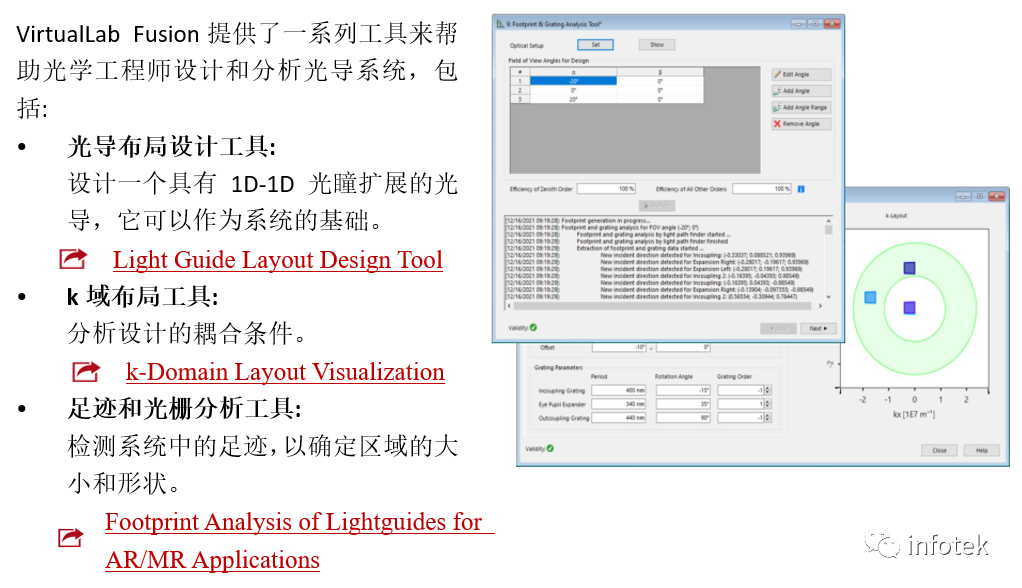

设计和分析工具

VirtualLab Fusion光学仿真-微软专利的蝴蝶型出瞳扩展光导的图7

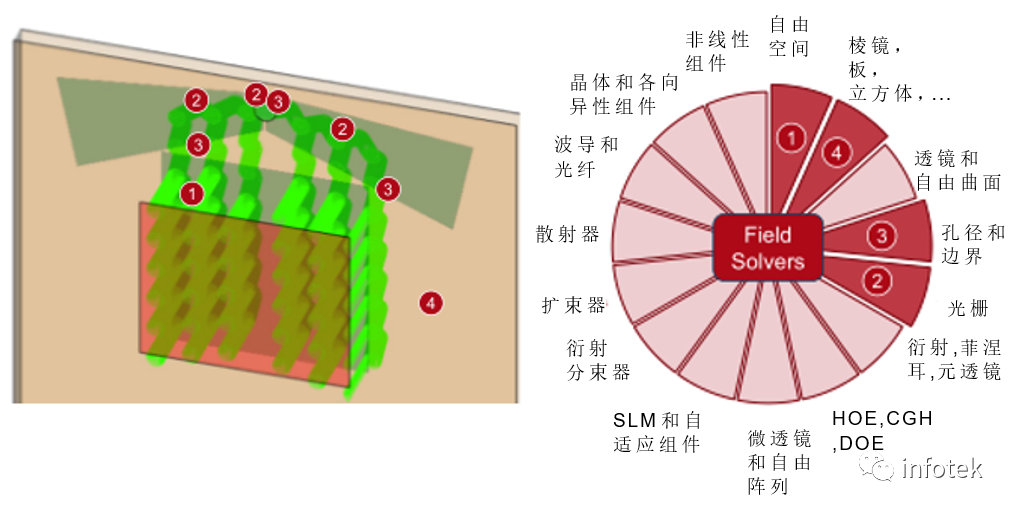

总结–元件

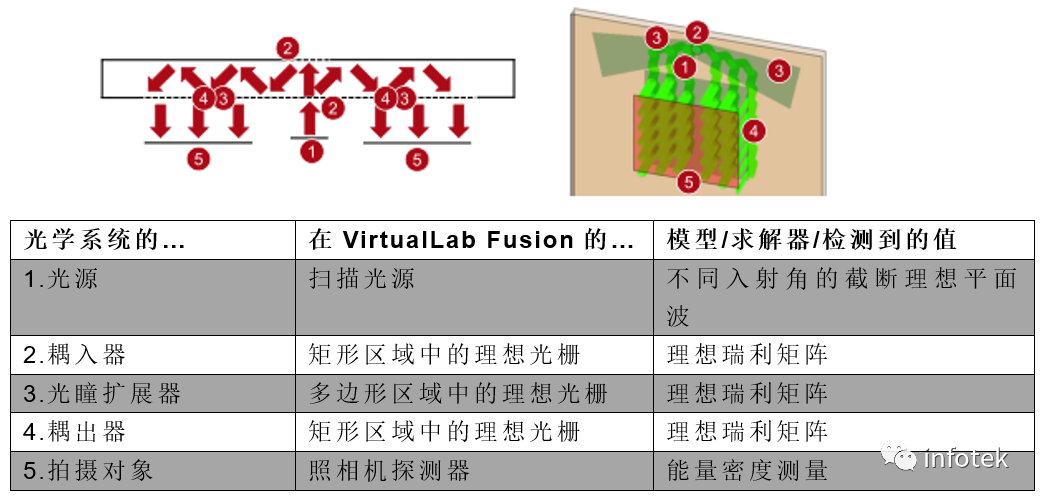

VirtualLab Fusion光学仿真-微软专利的蝴蝶型出瞳扩展光导的图8

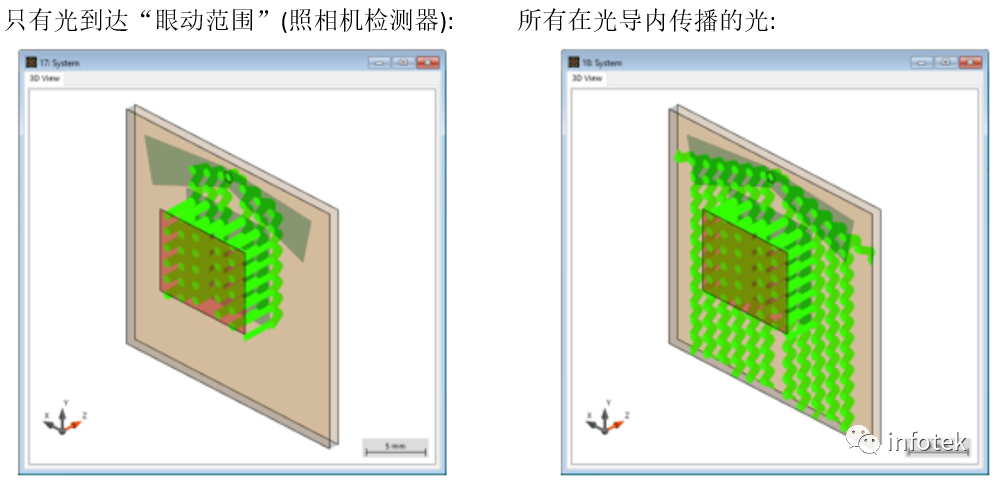

结果:系统中的光线
VirtualLab Fusion光学仿真-微软专利的蝴蝶型出瞳扩展光导的图9

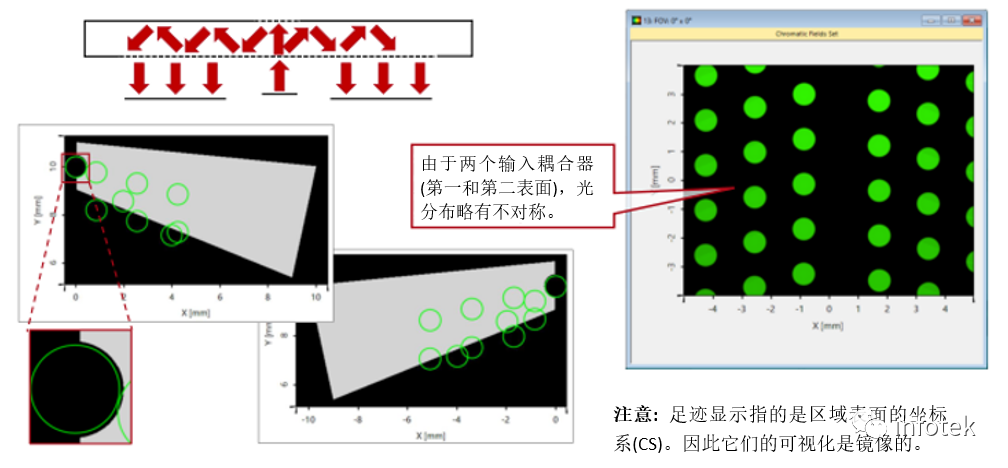

FOV: 0° × 0°
VirtualLab Fusion光学仿真-微软专利的蝴蝶型出瞳扩展光导的图10

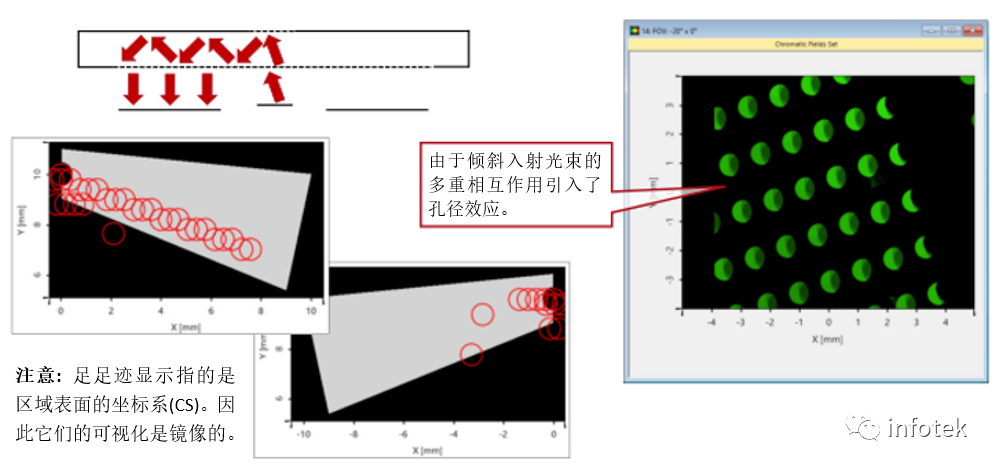

FOV: -20° × 0°

VirtualLab Fusion光学仿真-微软专利的蝴蝶型出瞳扩展光导的图11

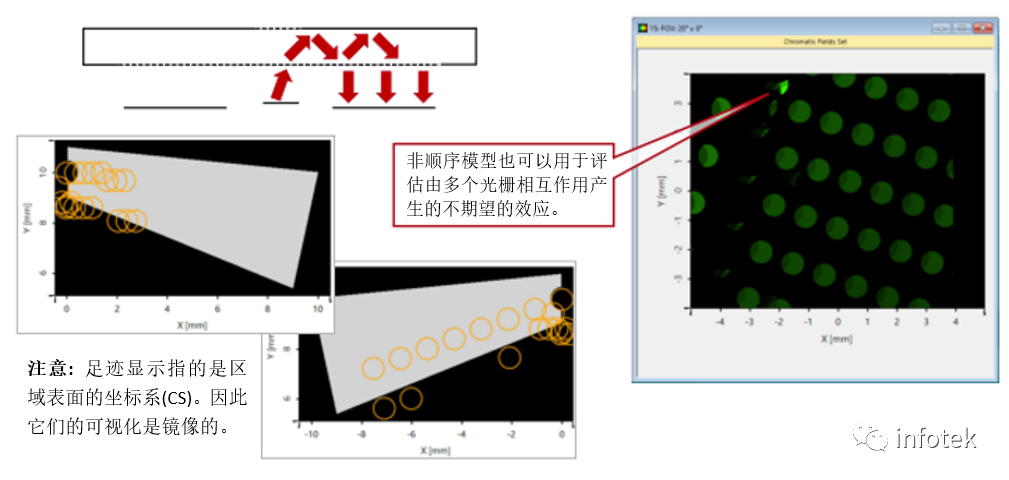

FOV:20° × 0°

VirtualLab Fusion光学仿真-微软专利的蝴蝶型出瞳扩展光导的图12

VirtualLab Fusion技术

VirtualLab Fusion光学仿真-微软专利的蝴蝶型出瞳扩展光导的图13

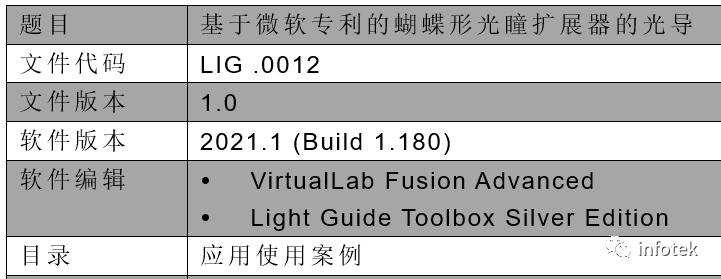

Document Information
