Motorsolve导出Amesim电机模型的方法

电机设计和仿真工具Simcenter Motorsolve可以快速准确高效地创建系统仿真所需的电机模型,帮助用户快速获得不同复杂程度的电机一维系统仿真模型。

Simcenter Motorsolve是一个基于有限元分析和模板的电机和发电机设计、仿真和分析软件。它是一个一流的工具,帮助自动模型设置来进行快速和准确的设计探索、分析。由于是采用 电磁场有限元分析方法,Simcenter Motorsolve在不同的保真水平上提供基于FEA的结果,包括:半解析、DQ分析/AC分析、PWM分析、瞬态和运动分析。它允许用户导入自己的模板,同时支持非线性材料建模分析和材料退磁性能分析能力。

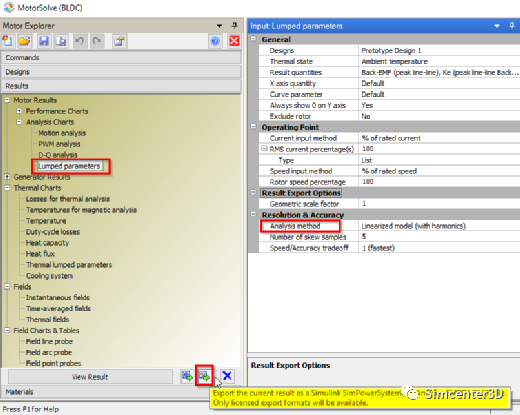

          Motorsolve导出Amesim电机模型的方法的图1

同时,Simcenter Motorsolve提供了丰富的接口,方便与系统仿真,控制模型,实时仿真,电路仿真等模型系统进行接口。

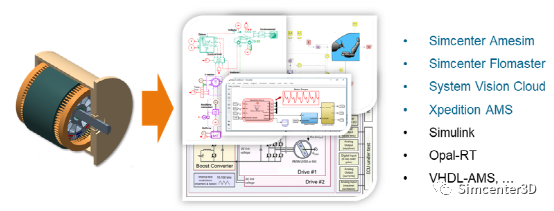

Motorsolve导出Amesim电机模型的方法的图2

一维系统仿真往往都会采用Simcenter Amesim来搭建。在此我们介绍Simcenter Motorsolve的导出Simcenter Amesim电机模型接口。在 Simcenter Motorsolve 导出 Simcenter Amesim 可用电机模型包括几种不同精度的模型。


EMDTMF01模型
EMDTMF01模型是使用简化参数表征的平均值模型,可以从 MotorSolve 效率图中导出。 它主要用于系统初始设计或验证阶段

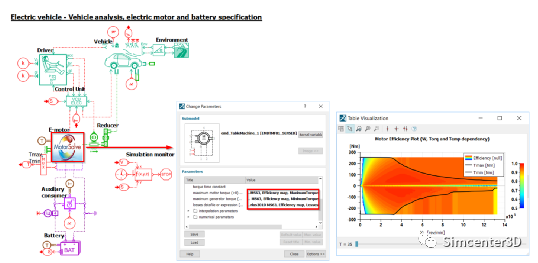

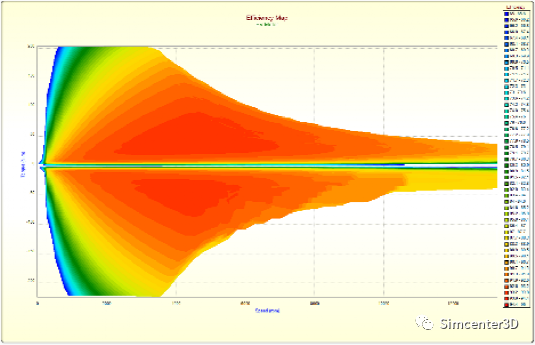

Motorsolve导出Amesim电机模型的方法的图3

导出的EMDTMF01模型包括三个数据文件:
  • 最大扭矩数据文件
  • 最小扭矩数据文件
  • 损耗数据文件

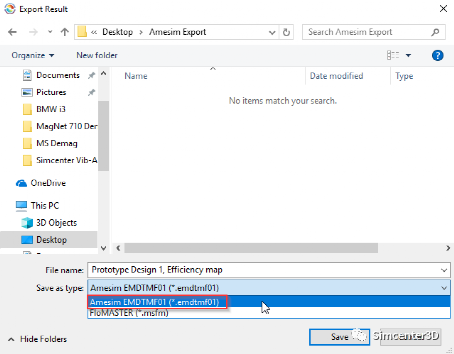

Motorsolve导出Amesim电机模型的方法的图4 Motorsolve导出Amesim电机模型的方法的图5

EMDPMSM01模型

EMDPMSM01模型是使用等效电路对同步电机进行建模的线性模型。它从电机解决方案集总参数分析中导出。

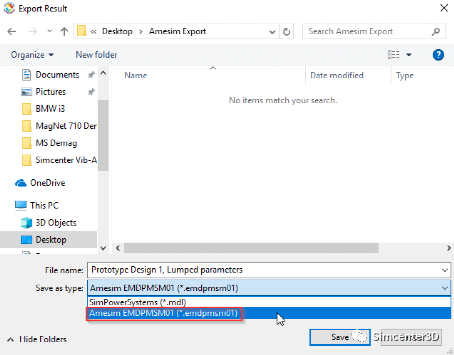

Motorsolve导出Amesim电机模型的方法的图6  Motorsolve导出Amesim电机模型的方法的图7
导出的 EMDPMSM01 模型包括以下参数.
  • 定子电阻
  • D轴电感
  • Q轴电感
  • 永磁磁通量

EMDPMSM12模型
EMDPMSM12 模型是一个非线性模型,它使用 dq 磁链作为 dq 电流的函数来表示电机行为。该模型可用于分析 永磁同步电机(PMSM)的电磁动力学。它排除了空间效应,但考虑了铁心损耗。此导出可在具有非线性模型类型的Motorsolve PWM 分析中找到。

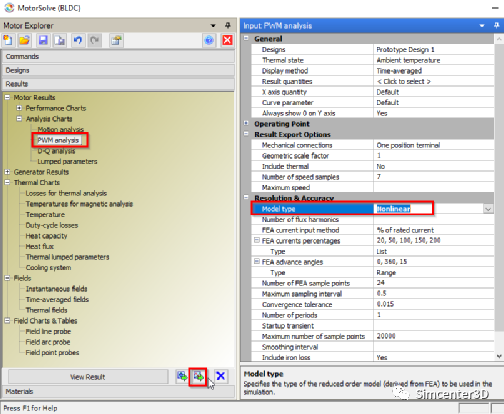

Motorsolve导出Amesim电机模型的方法的图8
Motorsolve导出Amesim电机模型的方法的图9
导出的 EMDPMSM12 模型包括三个数据文件。
  • D轴磁链 数据文件
  • Q轴磁链 数据文件
  • 损耗数据文件

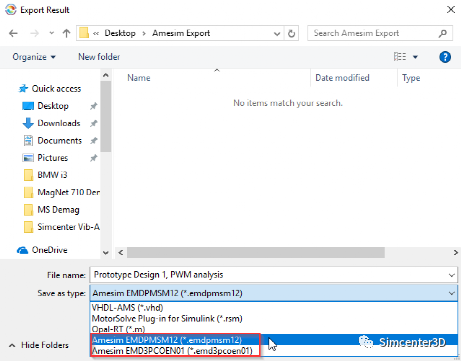

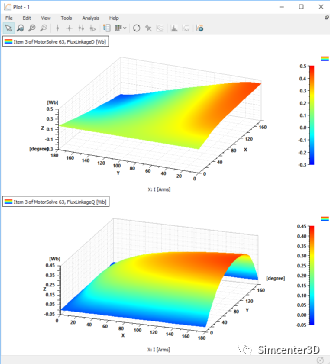

Motorsolve导出Amesim电机模型的方法的图10

EMD3PCOEN01模型
EMD3PCOEN01模型是一个非线性模型,它考虑了由于磁饱和和空间效应(如开槽)导致的所有非线性。它是4个导出中最精确的模型,可用于模拟任何磁阻或永磁同步电机(PMSM)。此导出可在具有非线性模型类型的Motorsolve PWM 分析中找到。
导出的 EMD3PCOEN01 型号包括三个数据文件。
  • D轴磁链 数据文件
  • Q轴磁链 数据文件
  • 扭矩 数据文件

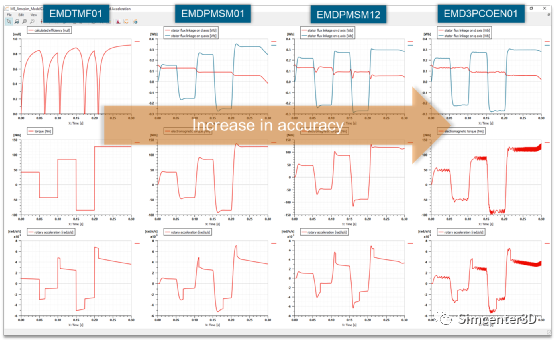

下图中给出的同一个电机模型,采用不同方式导出后,在Amesim系统仿真中体现出的不同的动态特性。
Motorsolve导出Amesim电机模型的方法的图11
