VirtualLab：薄元近似(TEA)与傅里叶模态法(FMM)的光栅建模

摘要



薄元近似(TEA)是傅里叶光学中广泛应用的计算光栅衍射效率的方法。然而，我们也知道，对于较小的光栅周期，也就是当其更接近于光的波长时，近似变得不准确。在本例中，选择了两种类型的传输光栅来展示这种效果:正弦光栅和闪耀光栅。我们使用TEA和FMM(也称为RWCA，这是严格的)来分析这种具有不同周期的光栅，通过比较结果，我们研究了两种方法的表现

建模任务

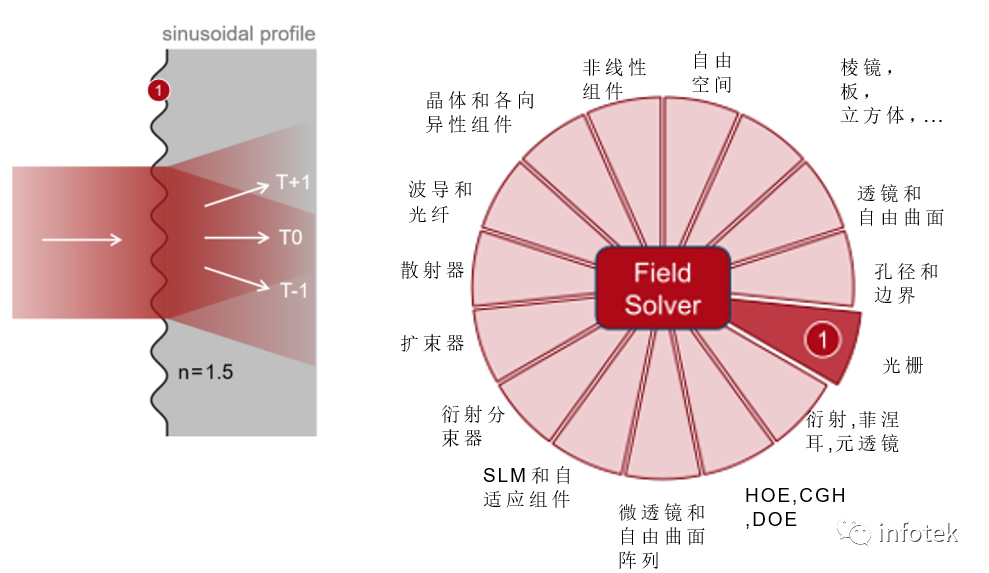

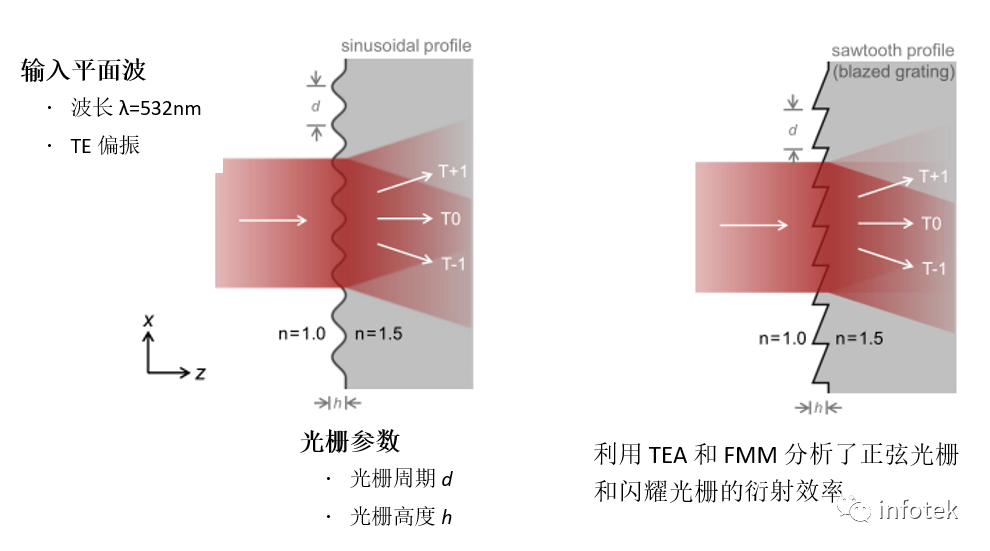

光栅元件

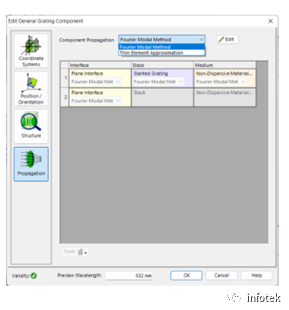

通用光栅组件（General Grating Component）允许用户在模拟中选择不同的求解算法。用户可以在严格的傅里叶模态法(FMM)和近似，但更快的薄元近似(TEA)之间进行选择。关于解算器的更多信息可以在这里找到:

• FMM/RCWA

• Diffractive Lens Component

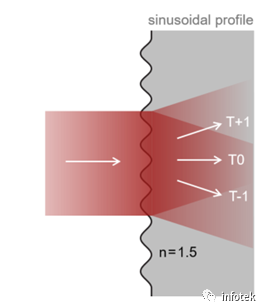

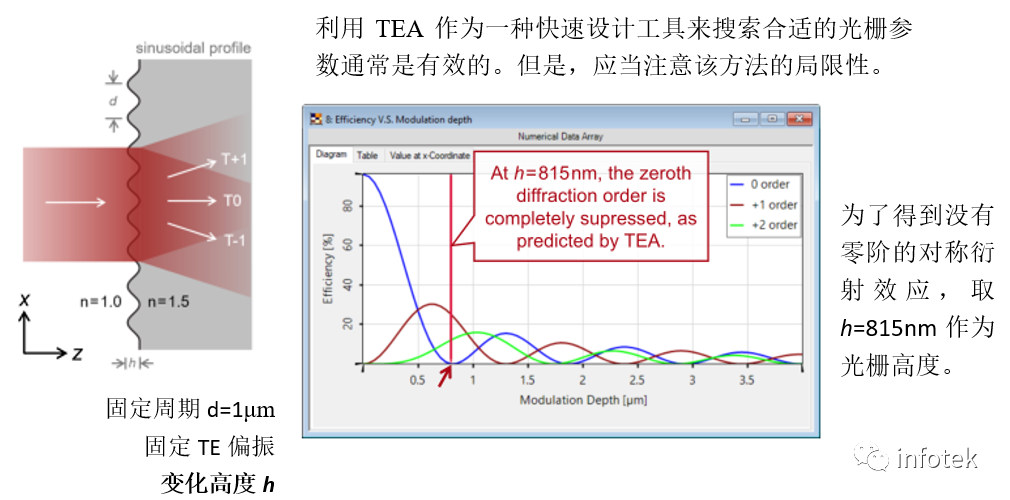

正弦光栅-效率vs高度(只用TEA)

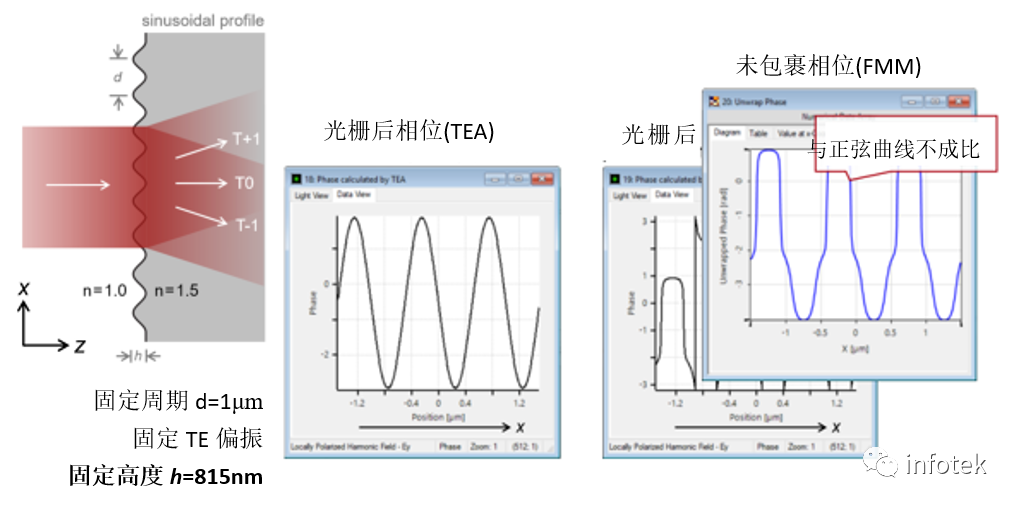

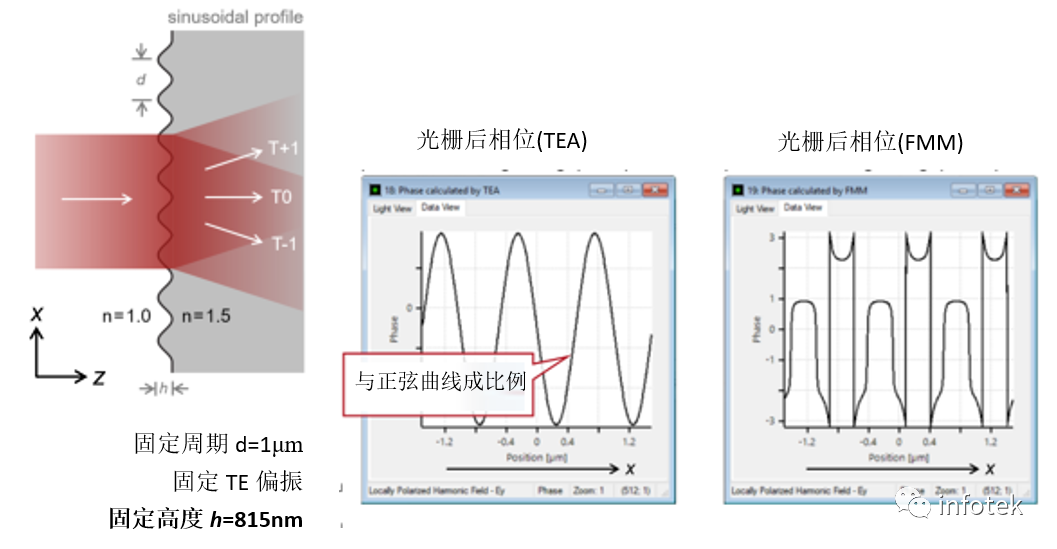

正弦光栅-传输相位形态

正弦光栅-传输相位形态

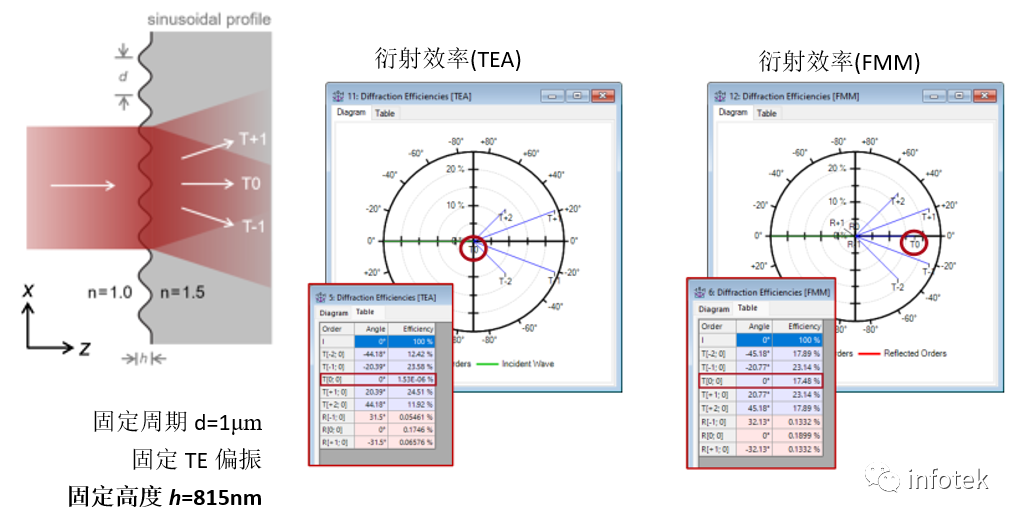

正弦光栅-衍射效率

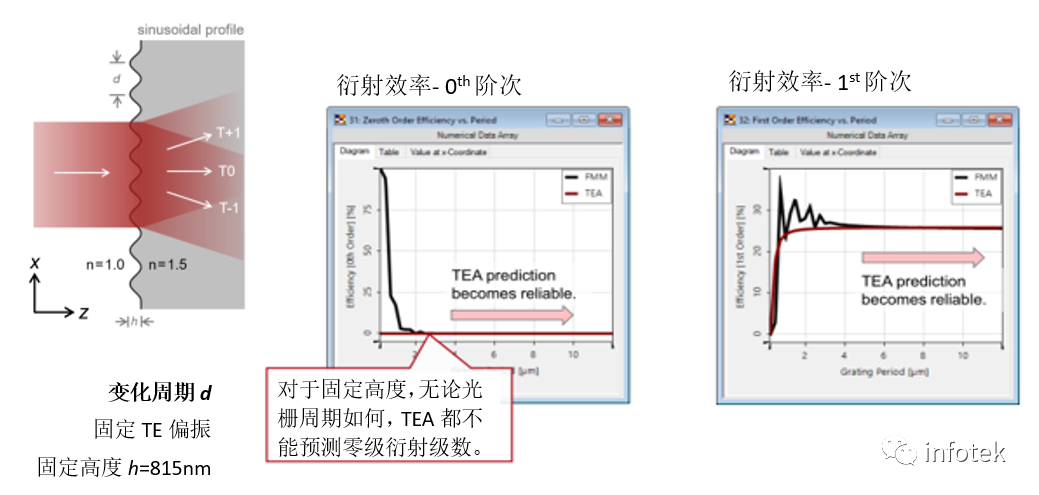

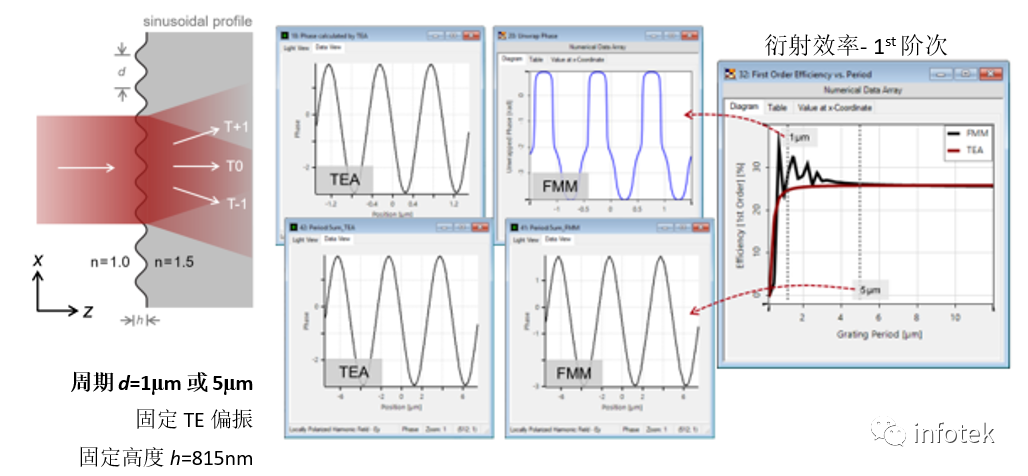

正弦光栅-效率vs. 周期

正弦光栅—选定周期的相位形态

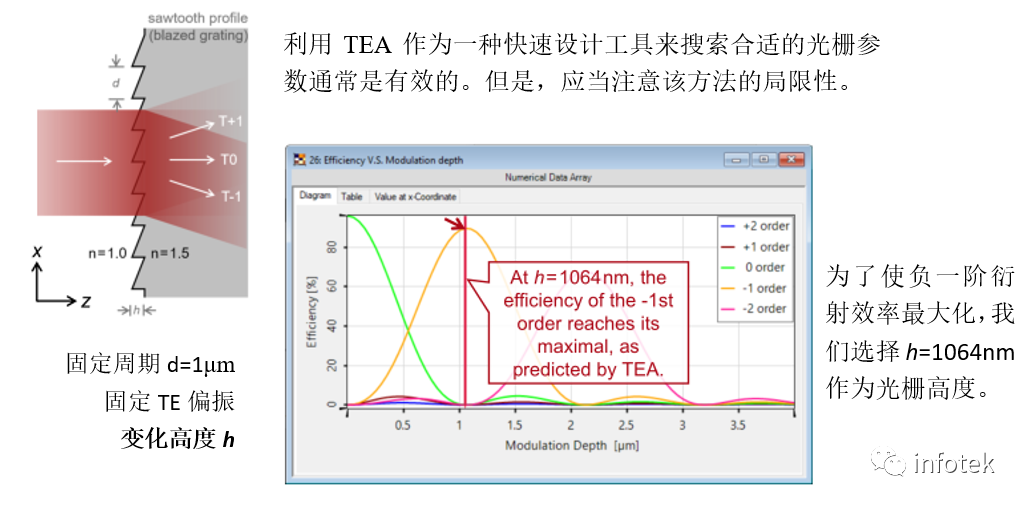

闪耀光栅-效率vs.高度(只用TEA)

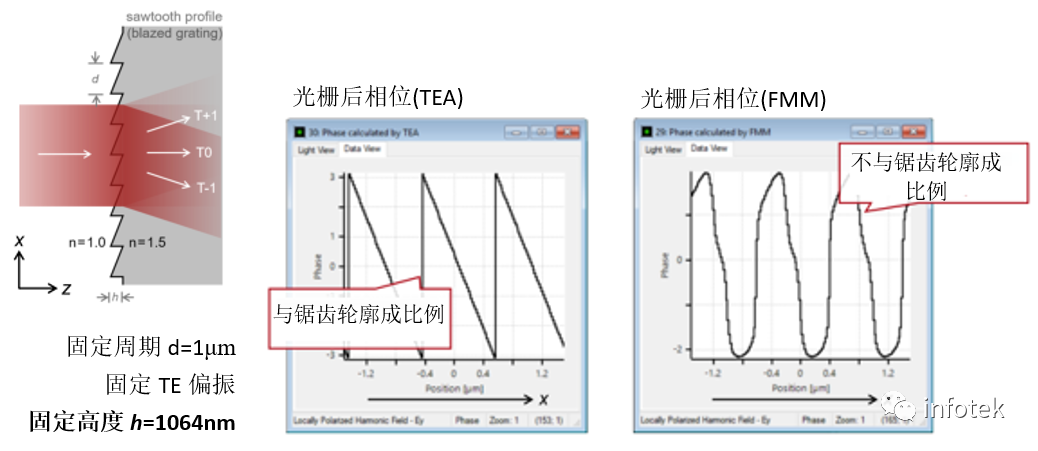

闪耀光栅-传输相位形态

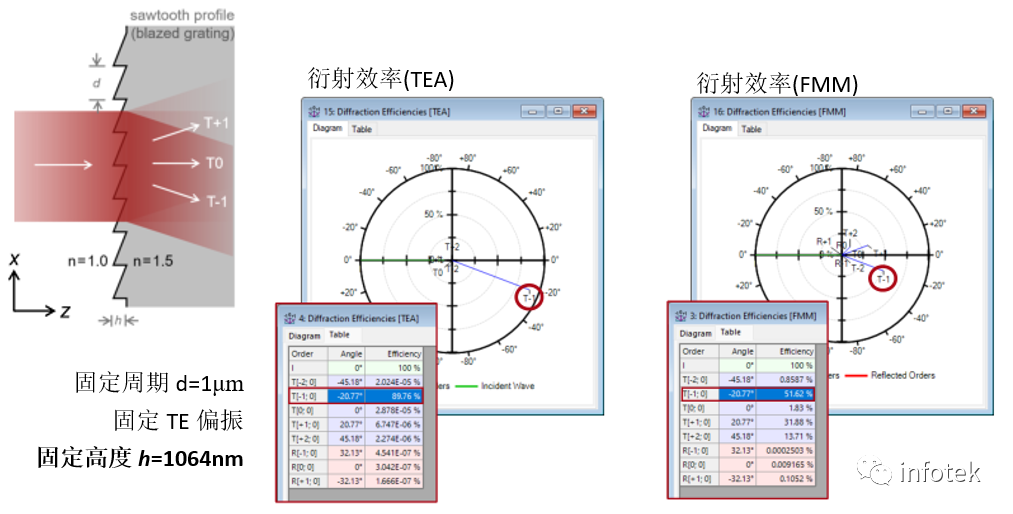

闪耀光栅-衍射效率

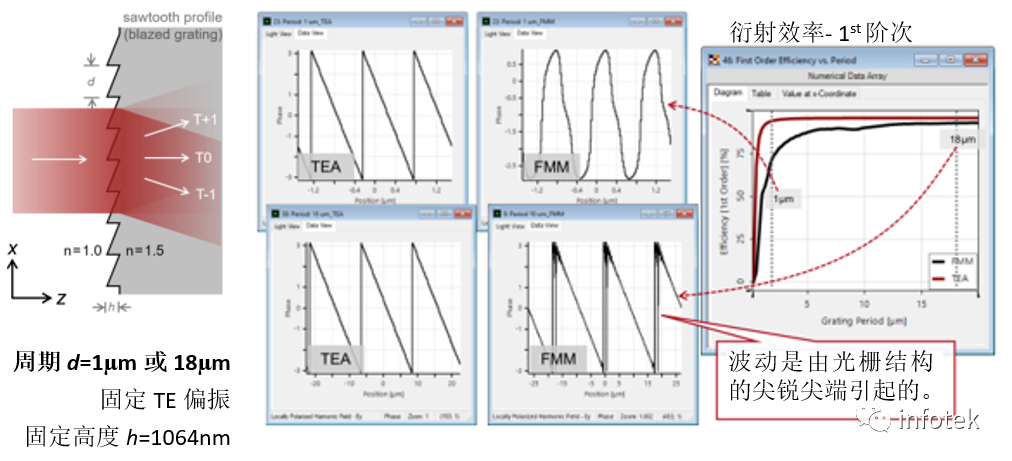

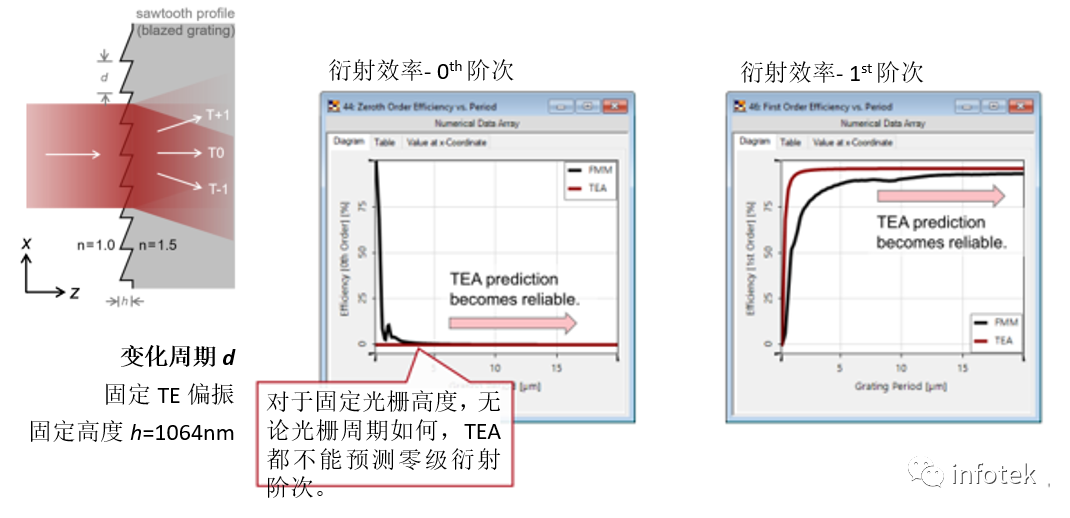

闪耀光栅-效率vs.周期



闪耀光栅-选定周期相位形态
