CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真


Altair® Flow Simulator


Flow Simulator 最初由GE航空部门开发,用于飞机发动机的二次空气系统分析,后逐步扩展到GE的能源、交通,油气等7个部门,用于系统级快速仿真。2021年Altair公司将其收购,作为 Altair CFD 解决方案的一部分。


什么是二次空气系统?燃气轮机进行冷却的常用方法是从压气机中抽取部分压缩空气,使其按需要合理的流经燃烧室、叶片、轮盘等高温部件进行冷却和保护,或流入轮盘腔室进行增压、起到密封作用。这样的一个空气系统称作燃气轮机的二次空气系统。




01

流体系统级仿真的应用场景


工业设备存在着大量的流动管网:如飞机发动机的冷却系统,燃烧系统,润滑油系统;新能源车的电池冷却模块,空调管路;燃油车的动力舱冷却系统;天然气,氢气的存储和运输系统;火电、核电站的热力管路等等。


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图1

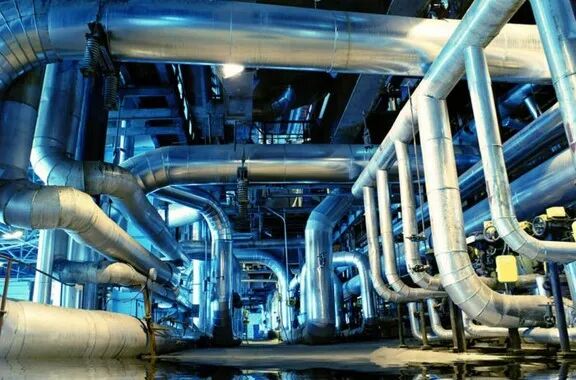

电厂热力管路系统


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图2

汽车冷却系统


由于这些设备尺寸庞大,部件数量较多,或运行周期相对很长,三维计算无法满足要求。采用一维流动网络,热网络的方法不仅建模效率高,而且通过实验或三维仿真标定,同样可以达到较高的精度。


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图3

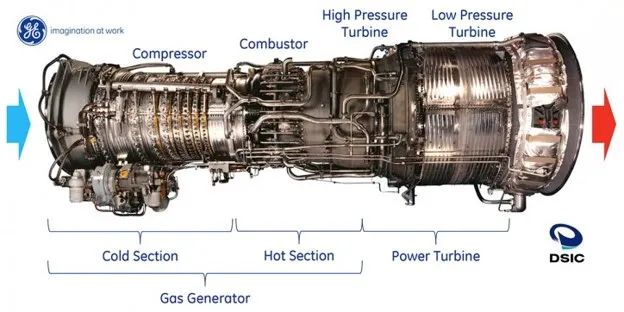

航空动力系统


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图4

航空燃油系统



02

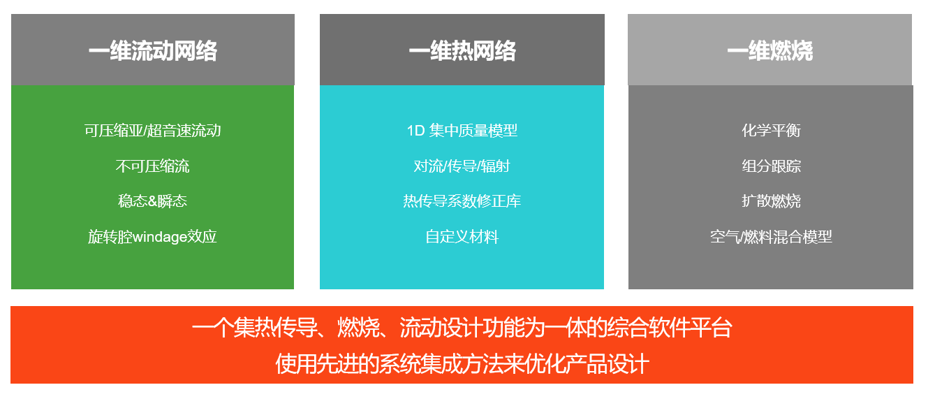

Flow Simulator 的分析类型


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图5



03

Flow simulator 的图形界面

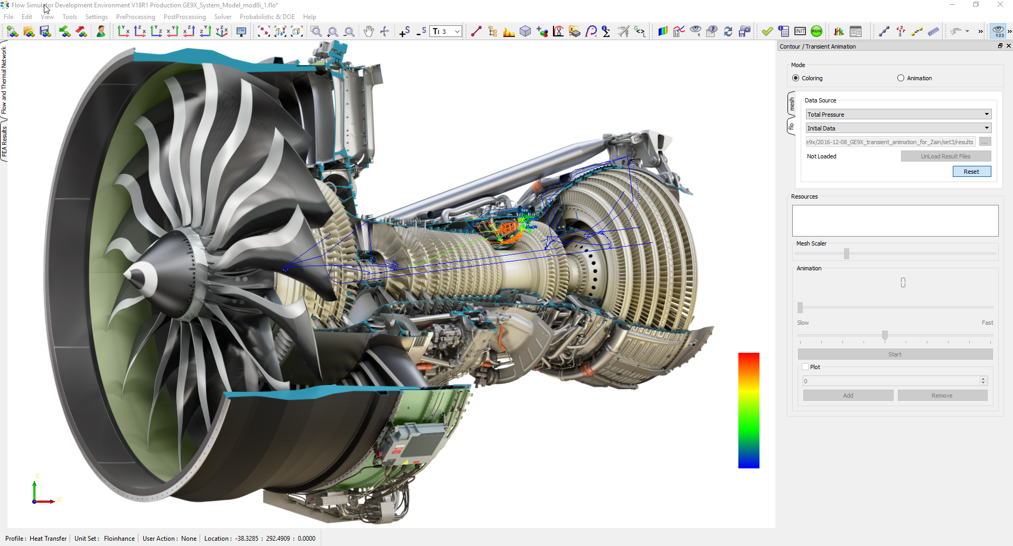

用户可以导入图片,用于定位元器件的实际位置,更直观的展示系统布局。

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图6

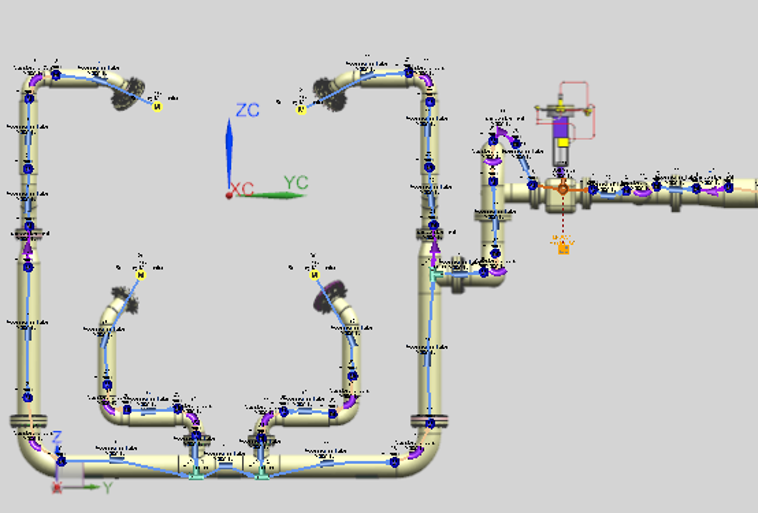

也可以导入CAD数据,通过识别特征点、线,自动创建管路、弯头、Y管等元器件,提高建模效率。

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图7

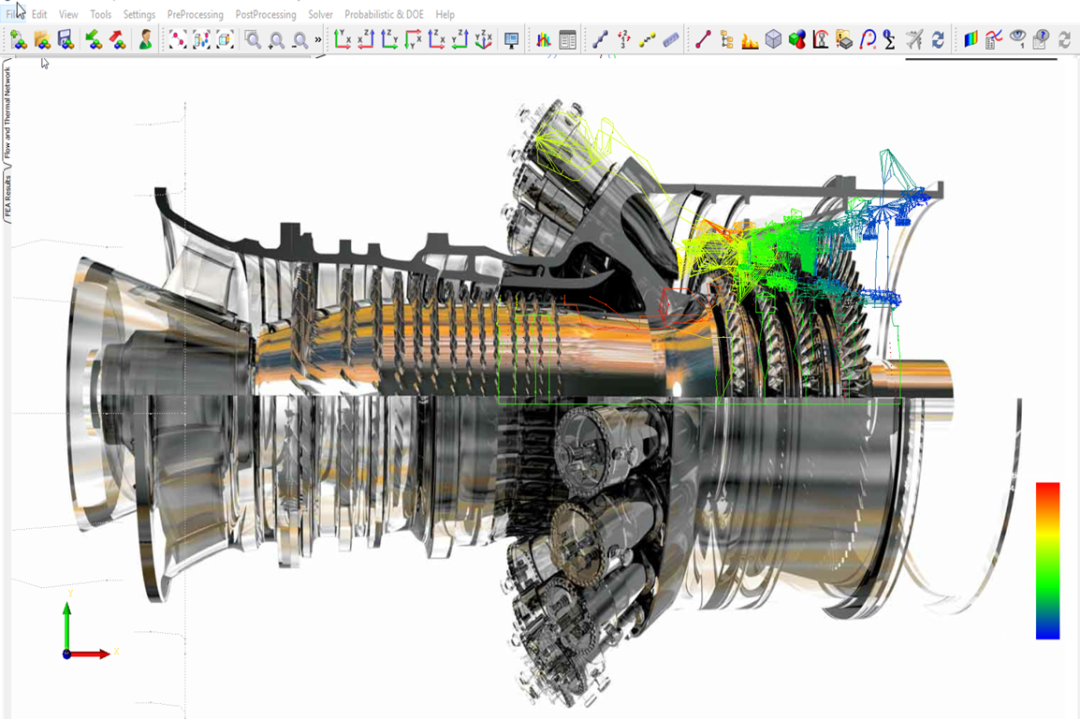

后处理可以在每个计算单元上显示温度、压力、流量等云图。瞬态结果也可以显示动画。

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图8

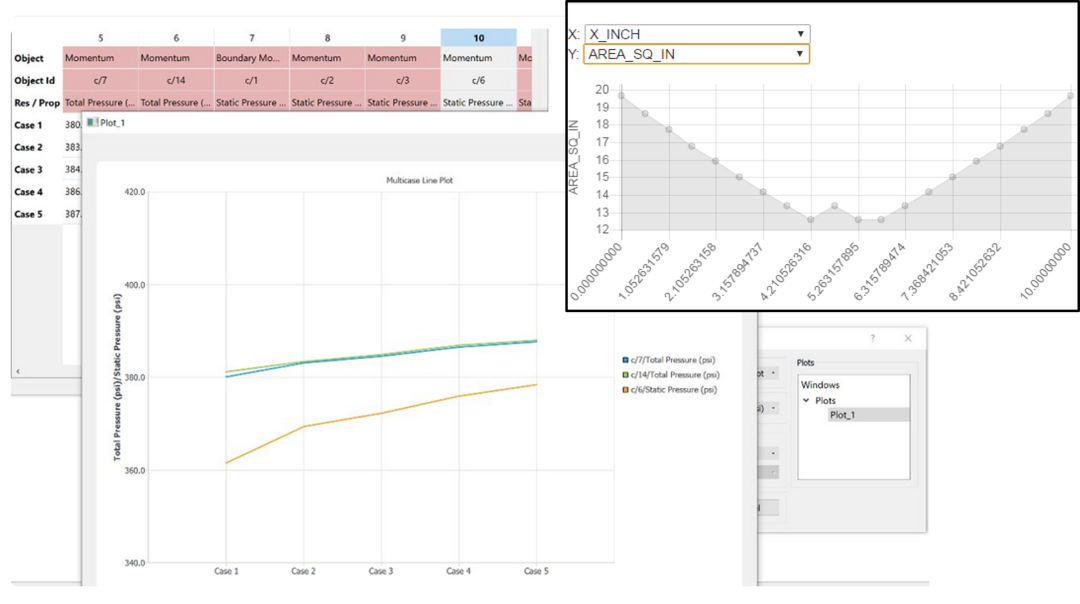

可以采用表格的方式显示各个单元的物理量,描绘曲线。也可采用查询模型,从数百个单元中快速筛选符合条件的结果。

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图9

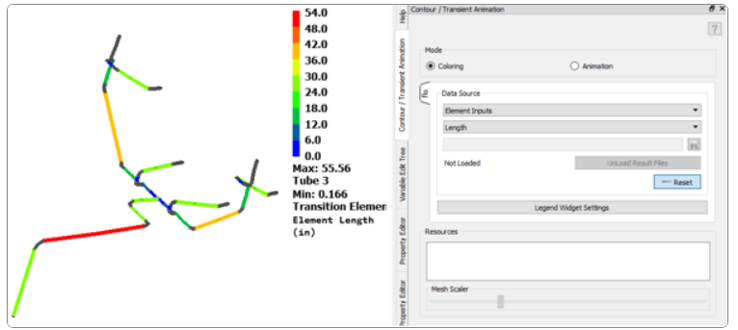

输入参数也可以云图展示各种变量,如管路长度,直径等等,一目了然。

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图10



04

丰富的元器件库


  • 元器件按照类型分为Chamber,element,controller和thermal network ;

  • Chamber用于定义边界条件,连接内部的element, 并存储压力,速度,温度信息。

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图11



CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图12

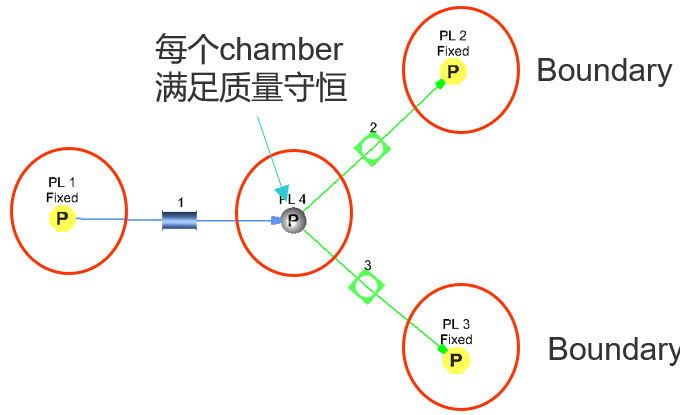

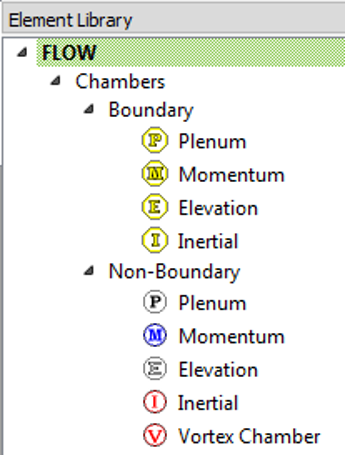

边界chamber和内部chamber

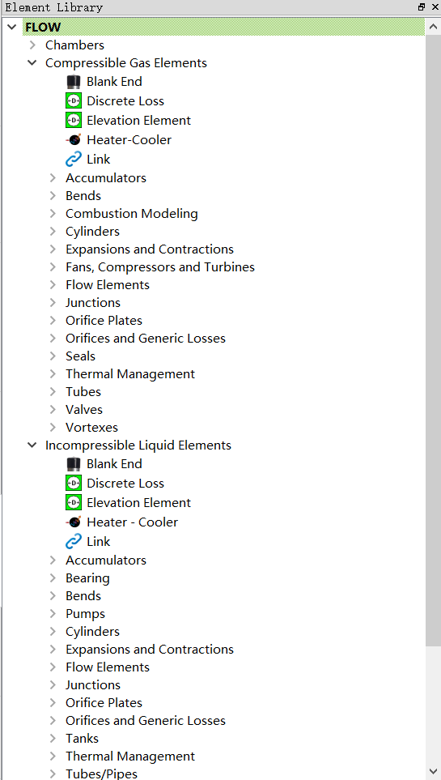

每个element代表一个标准的元器件,如:泵、阀门、压缩机、风扇、岔管、弯头、密封、轴承、换热器、水箱、气囊等。Vortex是一种特殊的element,用于旋转机械内部的漩涡模拟。


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图13

元器件库


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图14

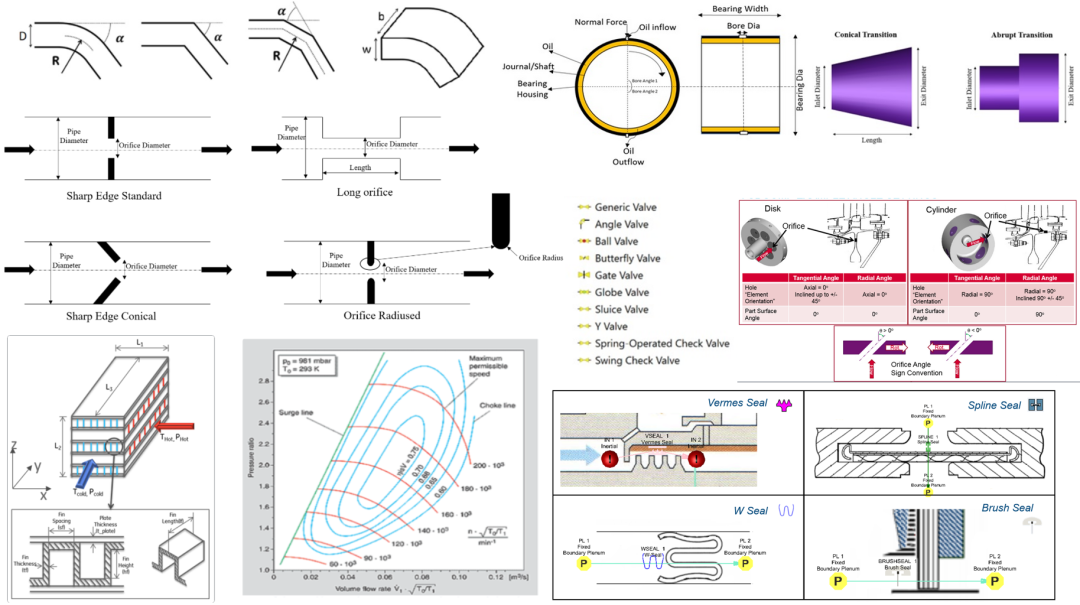

各种元器件的符号,尺寸标注和流体性能参数

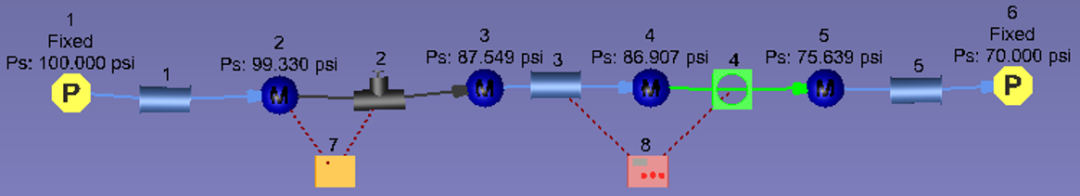

Controller用于在计算过程中改变chamber或element的参数,如下图所示的一个简单流体控制系统:

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图15

Controller7根据Chamber2的压力调整阀门开度


Controller8根据element3的流量调整孔板4的面积

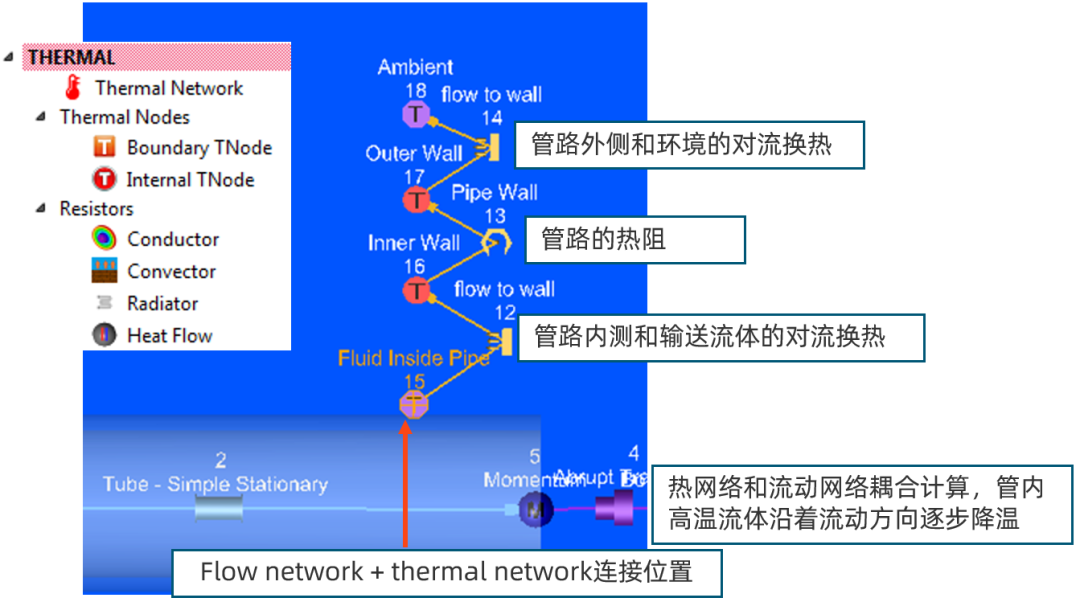

Thermal network定义热网络,并可以和流动网络耦合,如计算长距离输送的热力管路和外界的热交换。

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图16



05

Cavities 模型


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图17

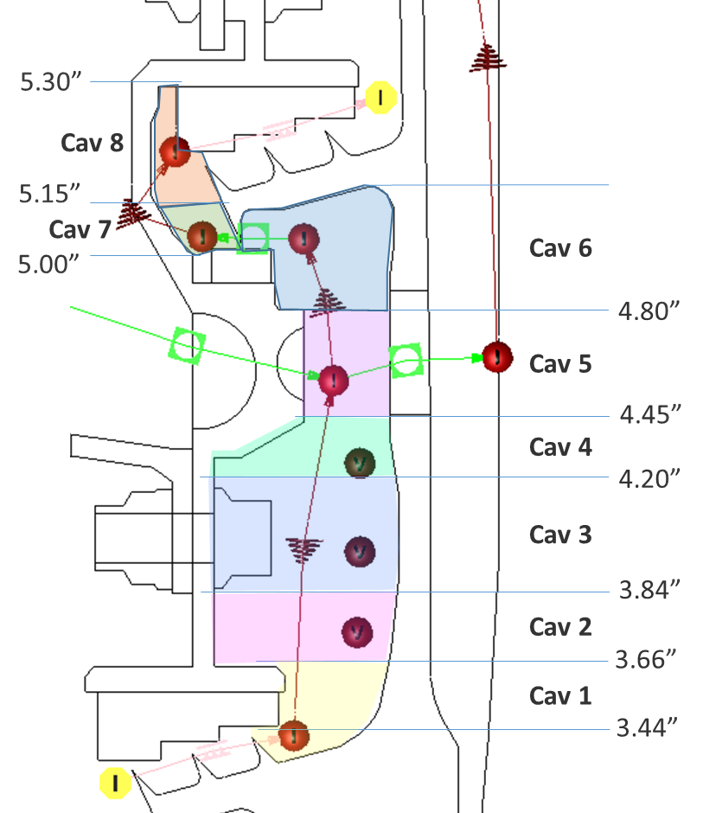

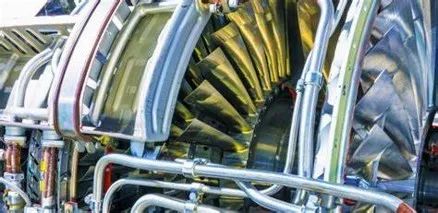

燃气轮机叶片和盘腔高速旋转,并承受巨大的热负荷。在计算二次空气系统的时候需要考虑旋转效应,才能精确的分析热平衡。Cavities模型将盘腔沿径向分成若干份,利用角动量守恒原理分析旋转机械中的流体速度,压力、温度和流动角度的变化。


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图18



06

前馈控制器

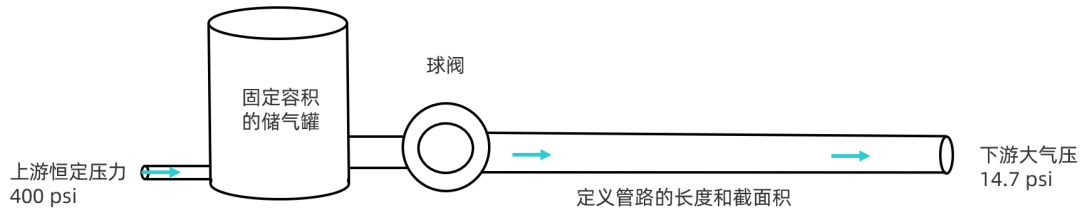

分析一个压力罐加压到400psi,然后通过阀门泄压到稳定压力所需要的时间。


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图19

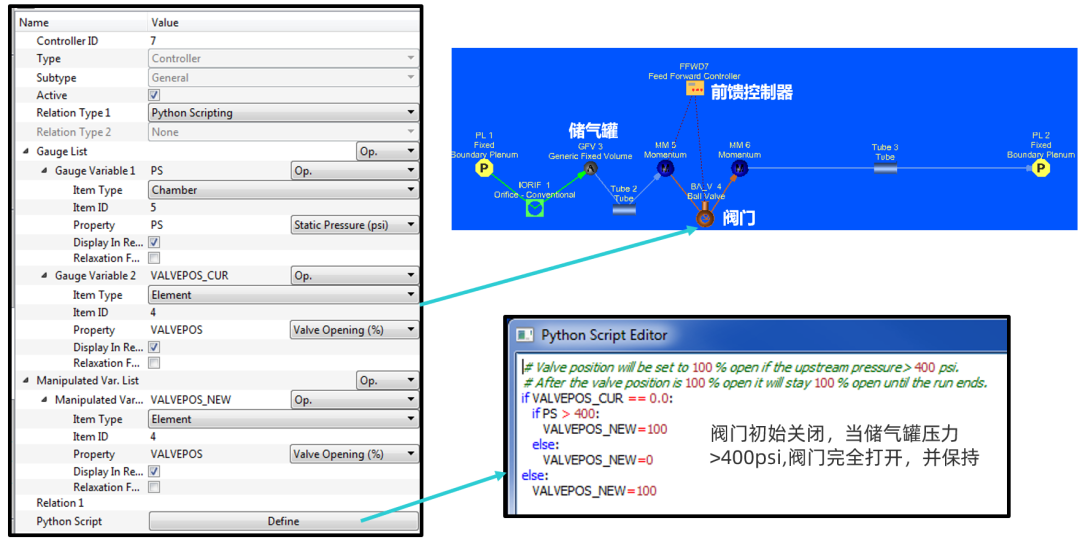

前馈控制器Python脚本定义阀门打开条件:

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图20

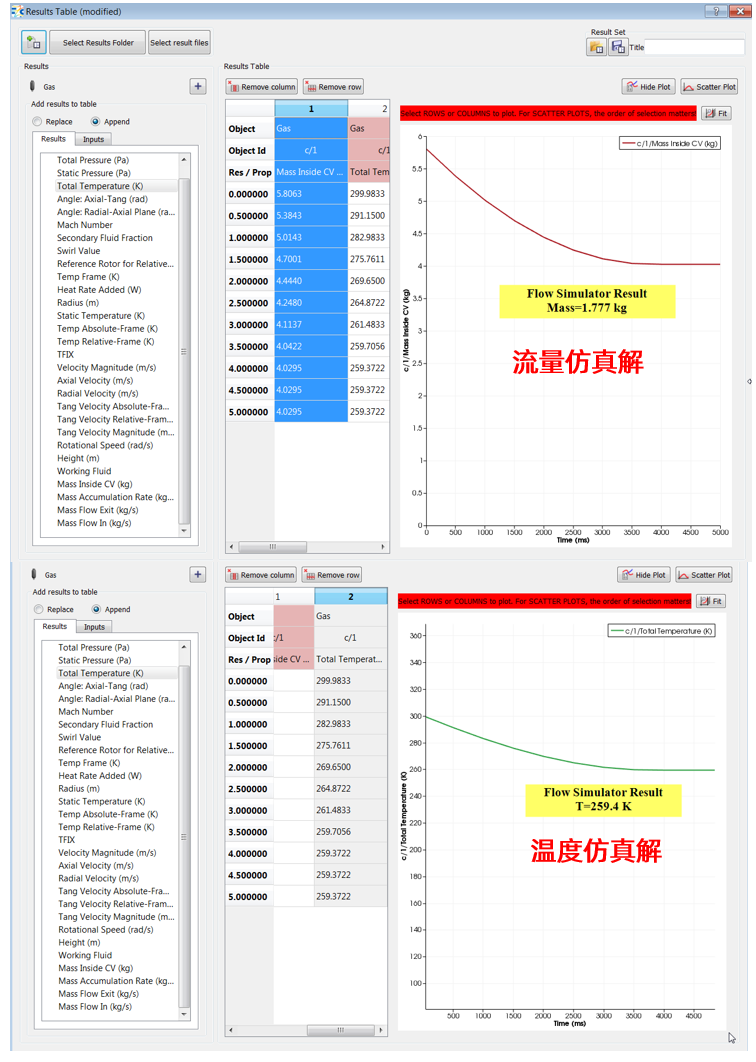

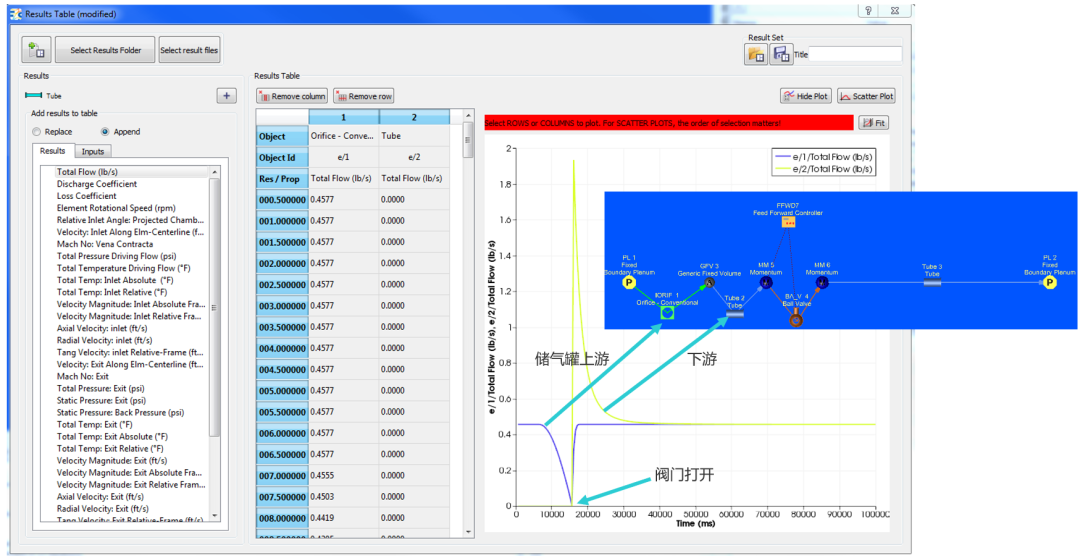

后处理:时间-流量曲线

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图21

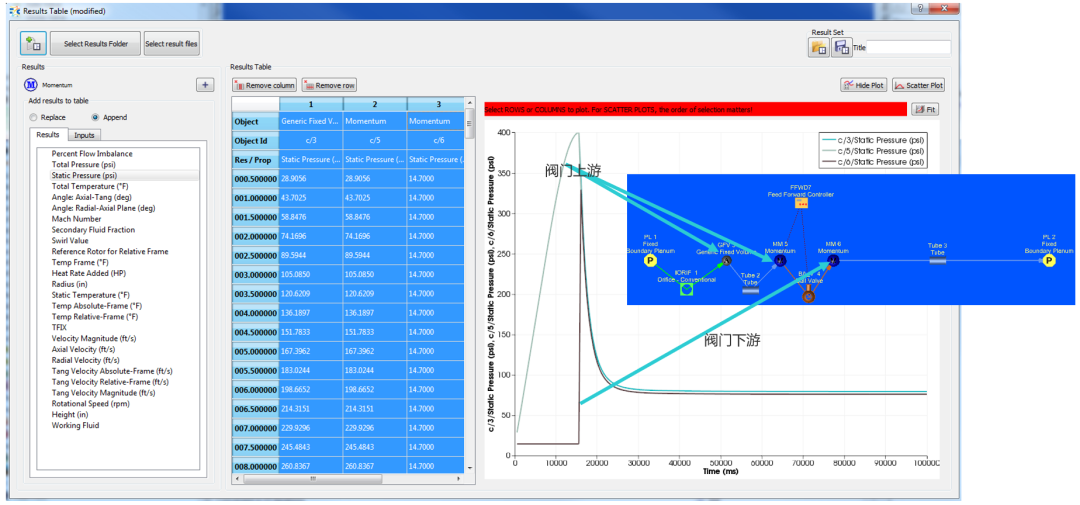

后处理:时间-压力曲线

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图22



07

PID控制器

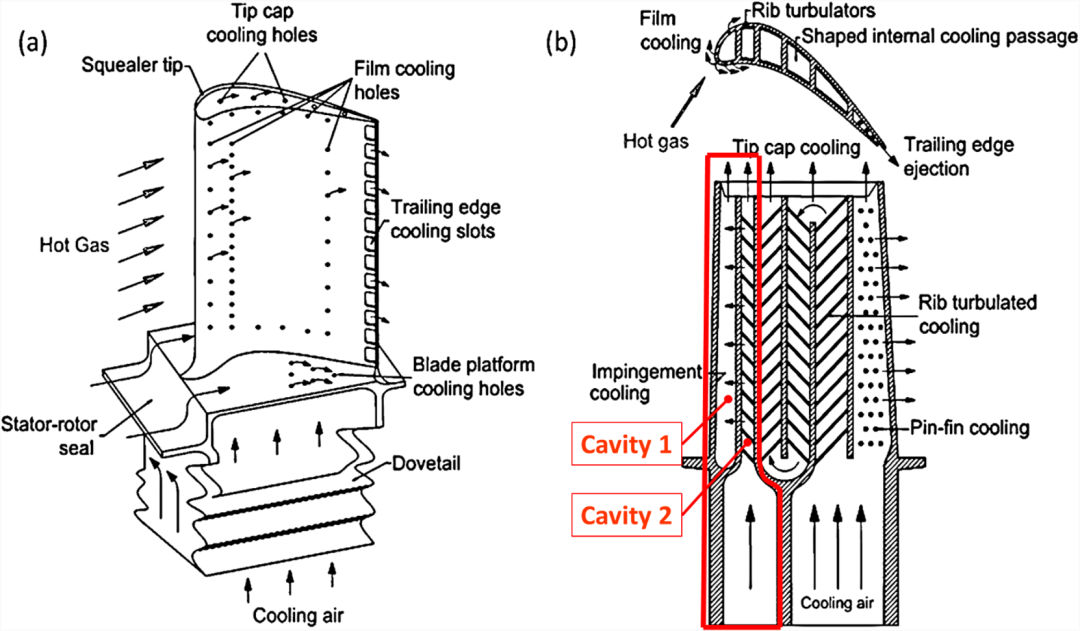

燃气轮机透平动叶顶部凹槽的冷却孔流量不均匀,利用PID控制器调节孔径,使得流量接近目标值0.014lb/s。

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图23

叶片气膜冷却

叶片内冷通道


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图24

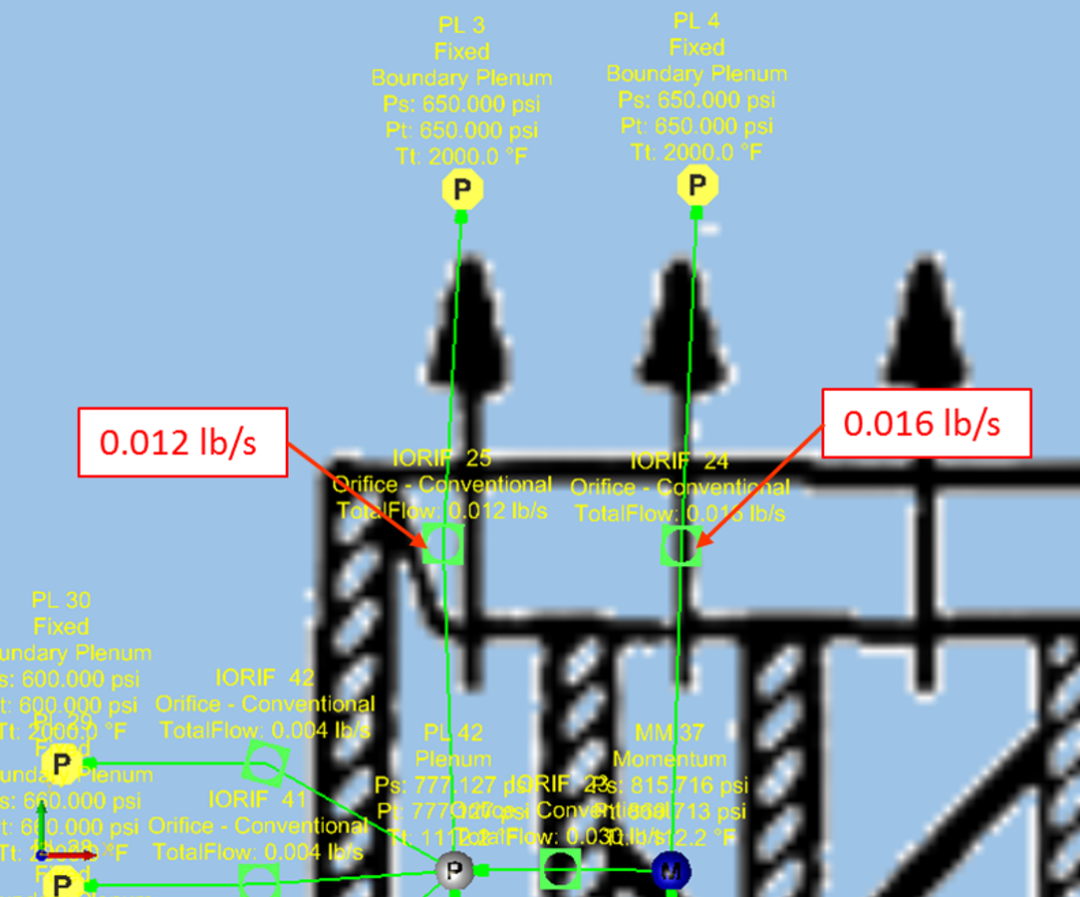

原设计:2个小孔面积相等,但是冷却流量差33%

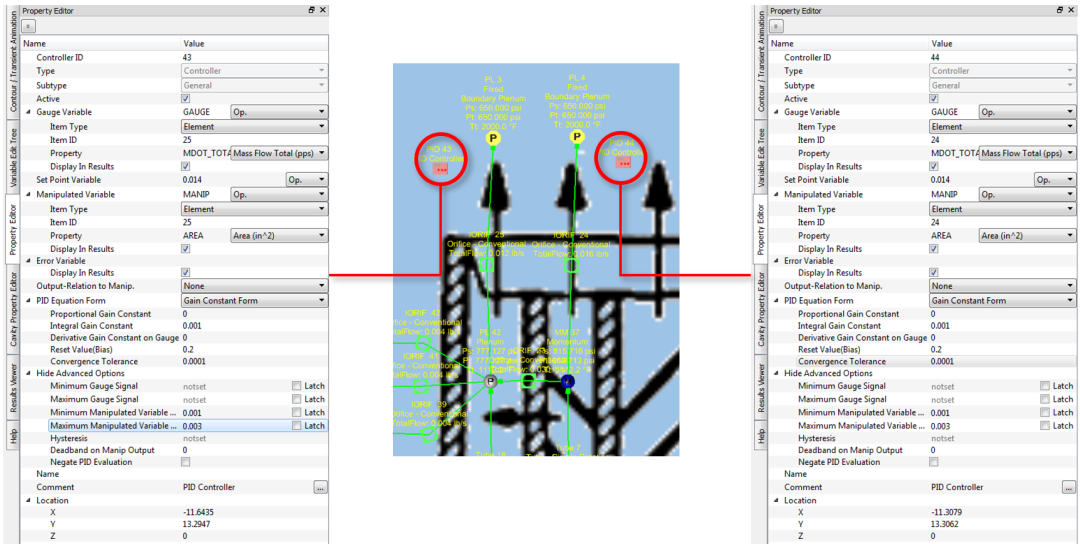

2个PID控制器监测出口流量,并自动调节小孔面积。

PID控制器调整结果:小孔面积差别27%,但是流量接近相等。


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图25



08

换热器模型


  • 动力装置的冷却系统匹配热平衡计算;

  • 可以输入换热器的功率,效率,也可以输入换热器的详细尺寸信息。

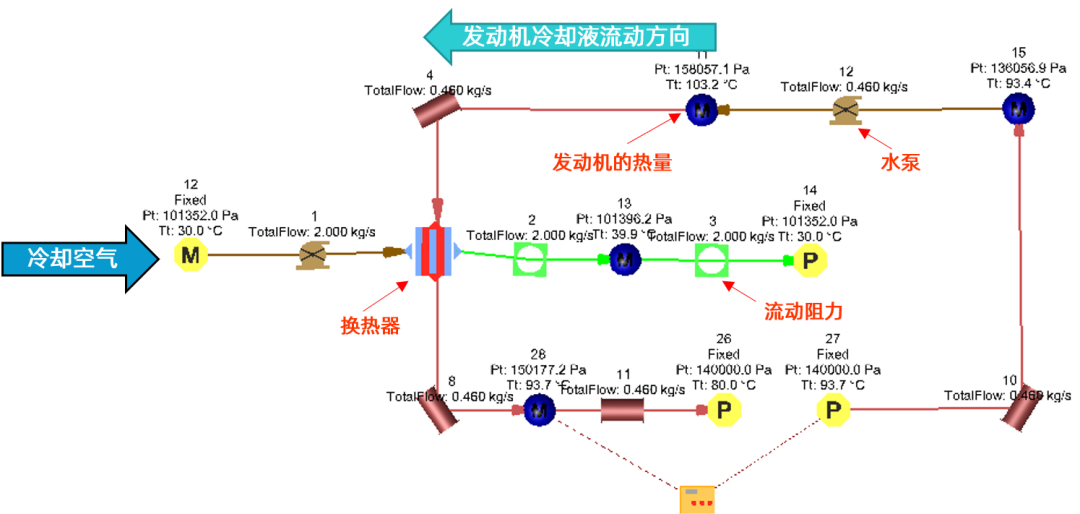

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图26



09

EXCEL集成功能


对于复杂,但是有规律可循的大系统建模,可以利用Excel的宏命令功能,批量创建一维网络,提高建模效率。


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图27

换热器建模的Excel模板

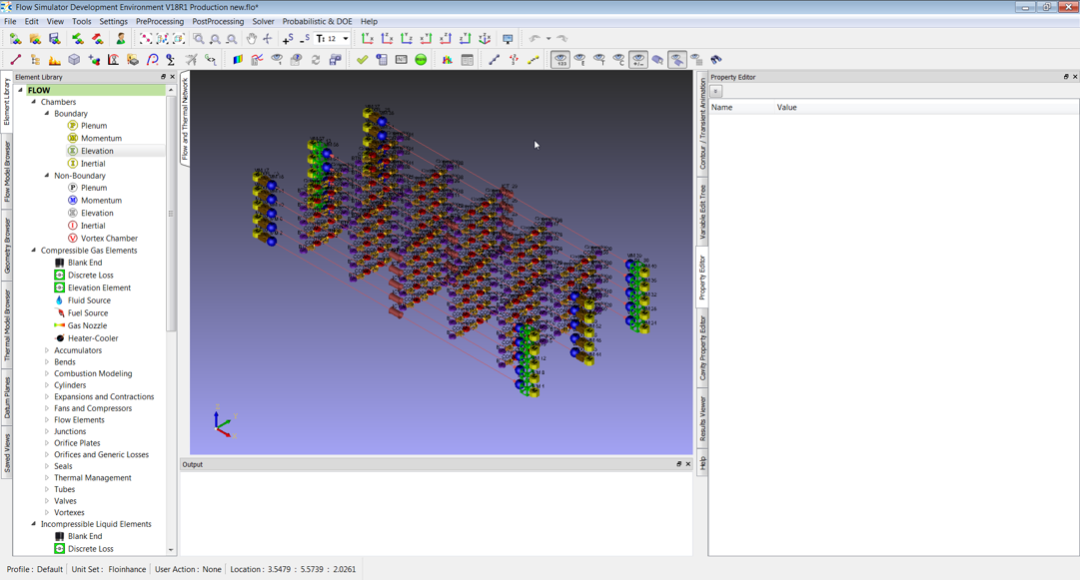

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图28

导入Excel模板,自动创建换热器详细模型



10

自定义元器件UDE


尽管Flow Simulator的元器件库已经包含了丰富的管路,泵、阀、控制器等元件,用户任然可以采用Python或Fortran语音定义自己独有的元器件。

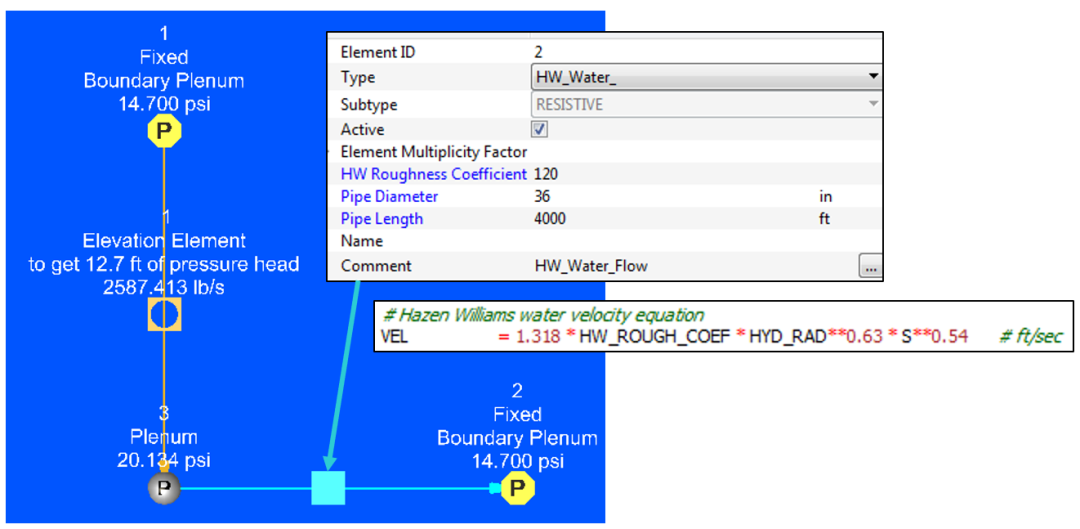

例如:自定义流量随着液位高度的变化

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图29

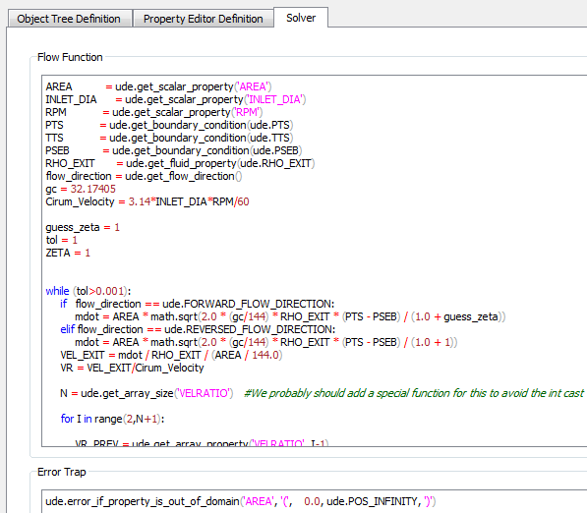

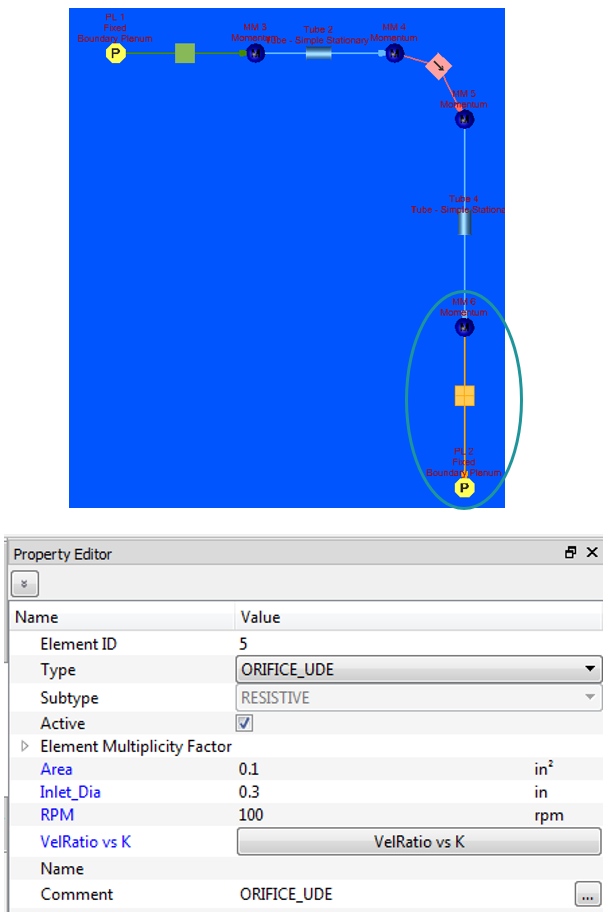

例如:自定义小孔的阻力随流量变化




CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图30


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图31


例如:自定义泵的性能曲线

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图32



11

概率分析和DOE


概率分析采用蒙特卡洛法和拉丁超立方法创建设计空间,研究系统输出变量对输入变量的响应,并可以拟合成传递函数。DOE方法则需要用户创建确定的多任务运行清单,一个提交数十、百个计算任务。

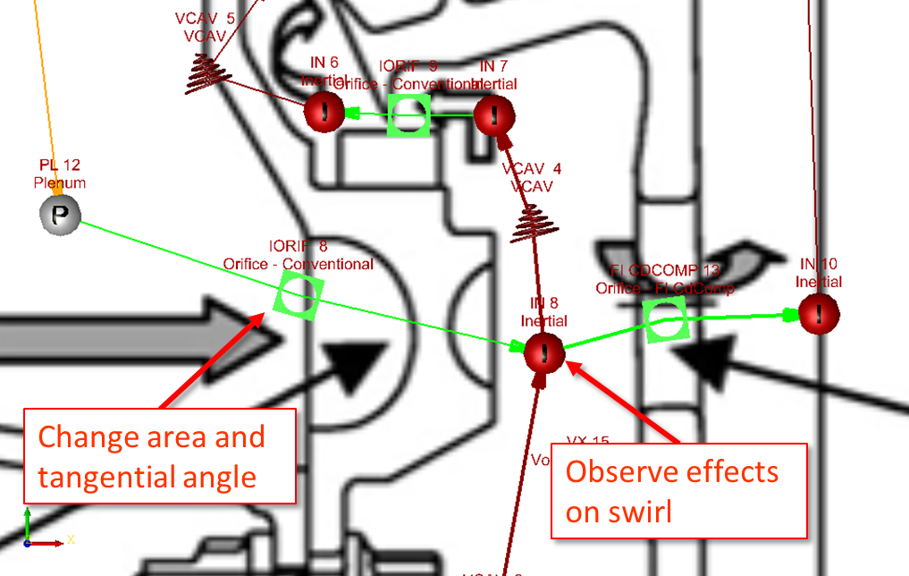

例如:在燃气轮机的轮盘冷却模型中,用Probabilistic工具分析上游开孔的面积和角度对下游气流旋度的影响。

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图33

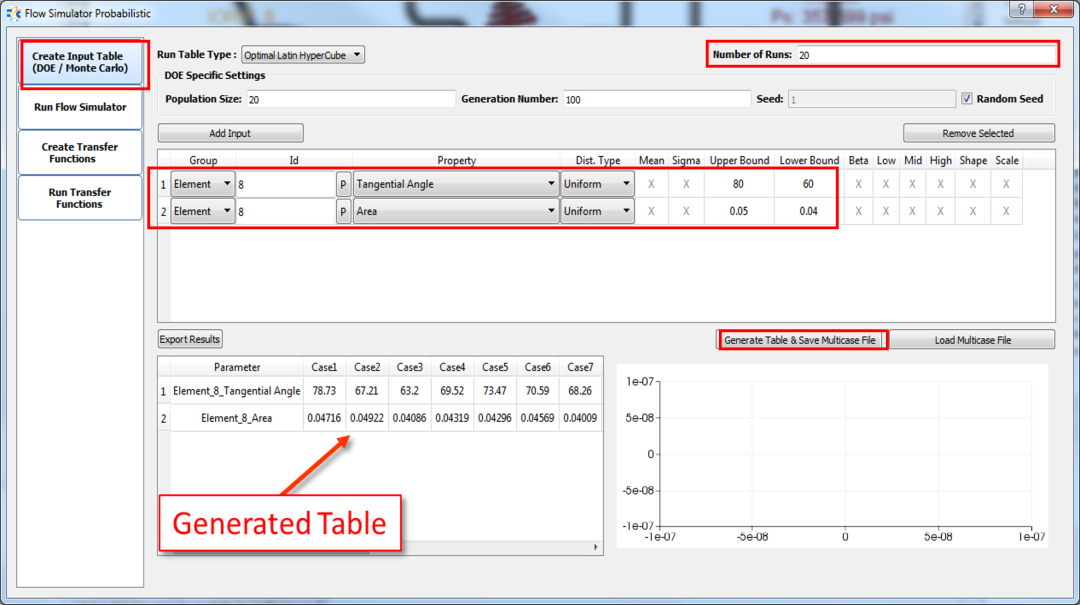

设置小孔的角度、面积的数值上下界限,各自创建20个计算工况:

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图34

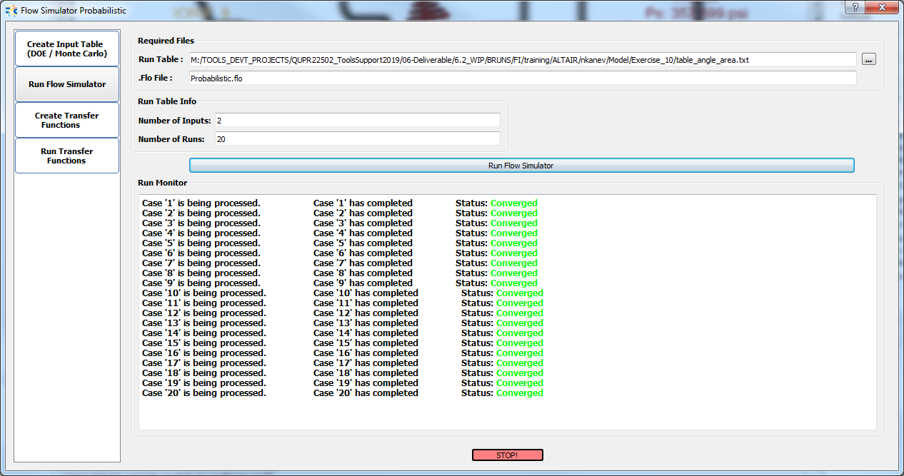

提交概率分析任务,并监测收敛情况:

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图35

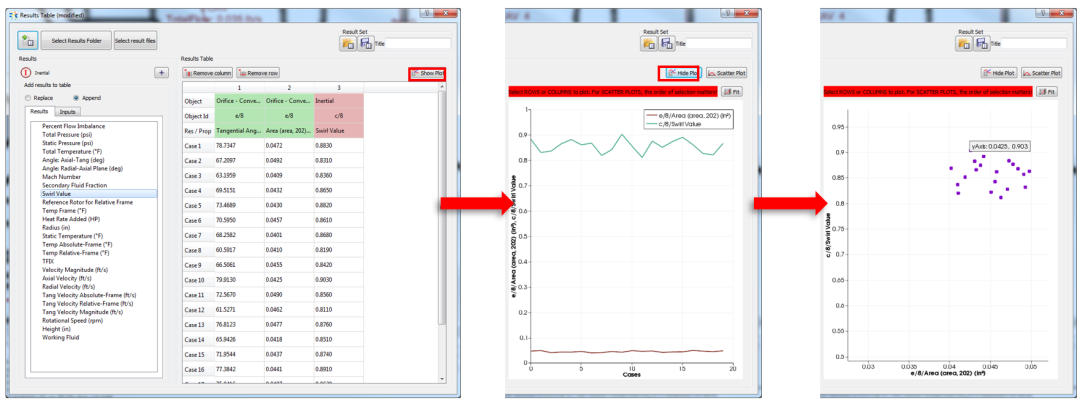

输入变量,输出变量的参数列表,以及响应曲线:

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图36


拟合传递函数曲线(在这个例子中,二阶拟合函数就达到较高的精度):

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图37

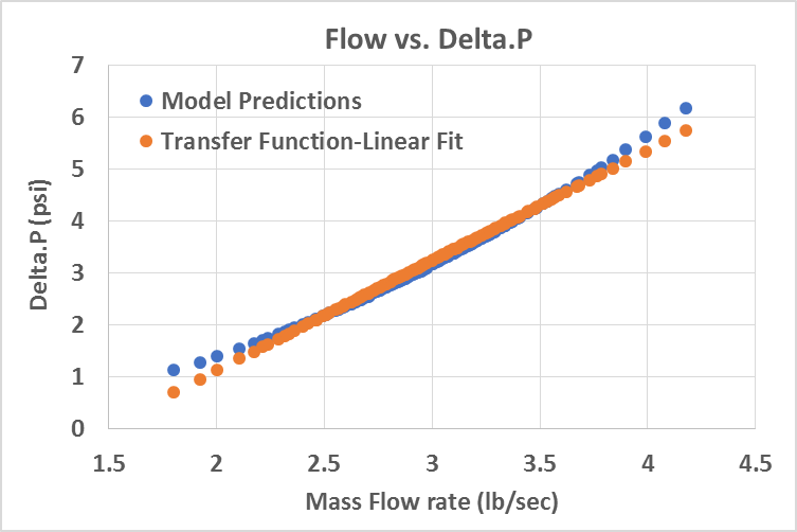

一阶拟合


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图38

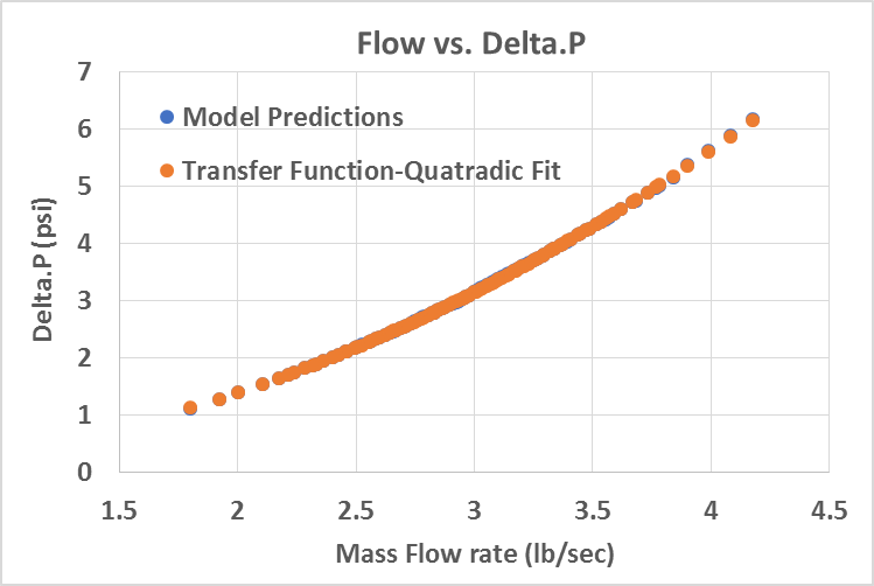

二阶拟合


12

优化功能


Flow Simulator具有单目标优化功能Goal Seek, 也可以结合HyperStudy实现多学科、多目标的联合优化。

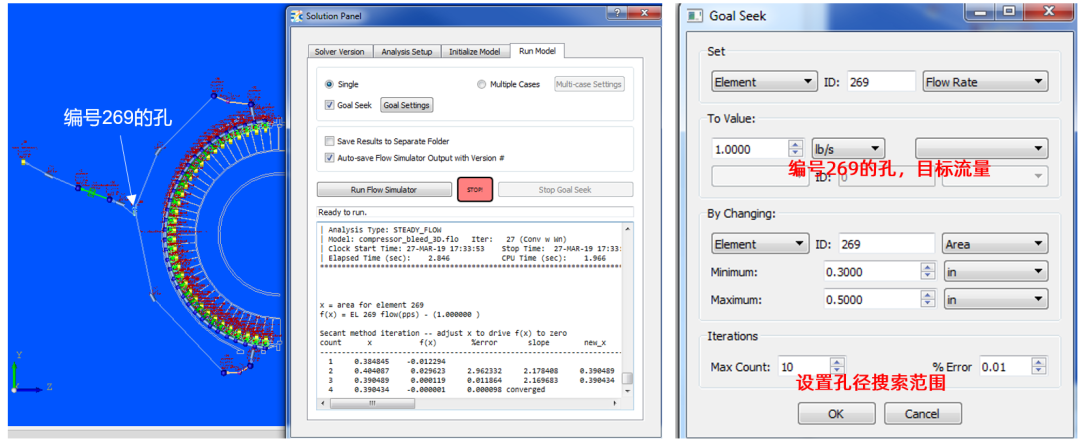

例如:压气机抽气量的计算:用户设定目标流量,Goal Seek自动寻找匹配的管路直径。

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图39

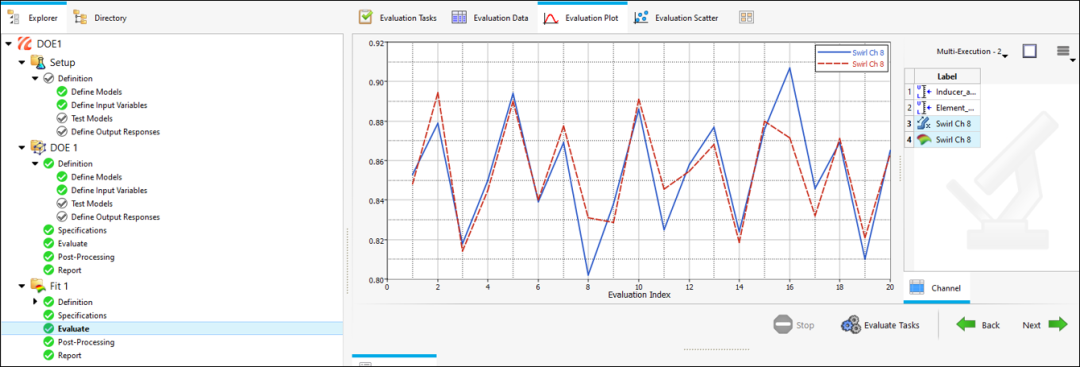

多学科优化工具HyperStudy驱动FlowSimulator进行DOE参数扫描和响应面拟合:

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图40



13

一维热网络法


通过对流,传导,热辐射元件搭建热网络模拟复杂的传热现象:

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图41

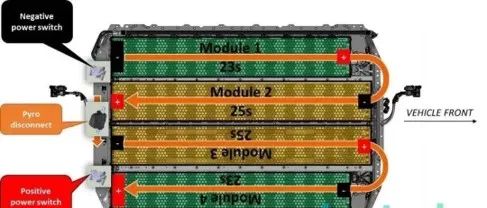

电池包冷却原理图


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图42

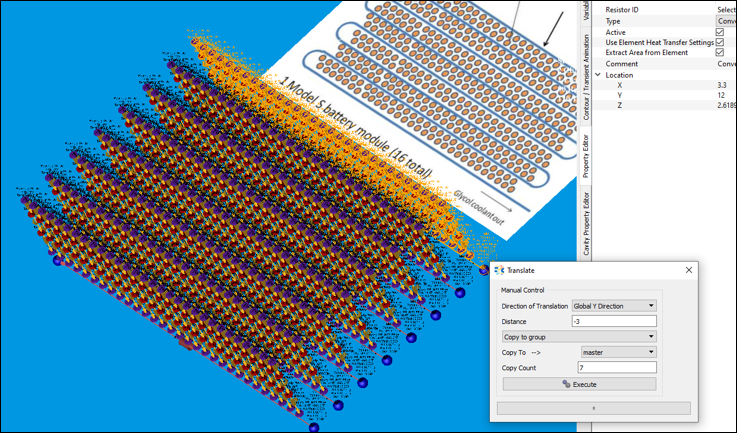

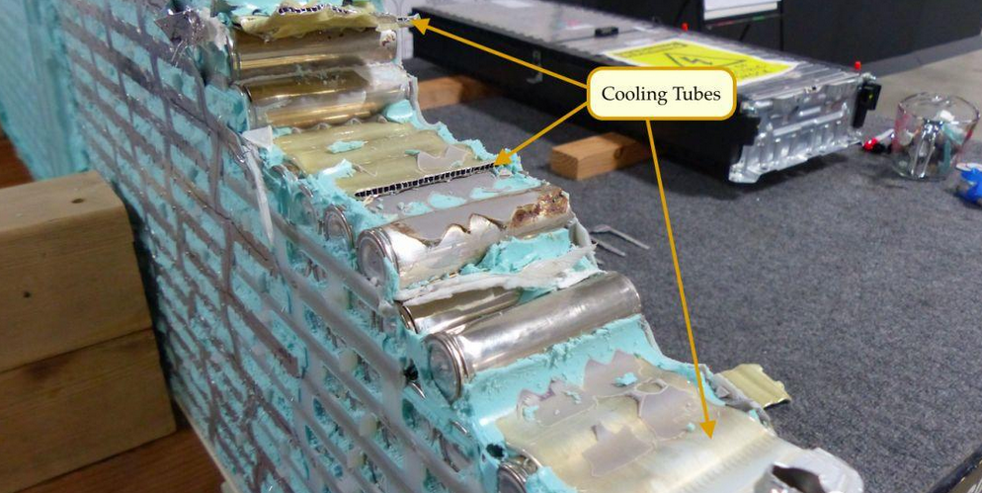

电池包实物拆解图


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图43

电池包一维热网络


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图44

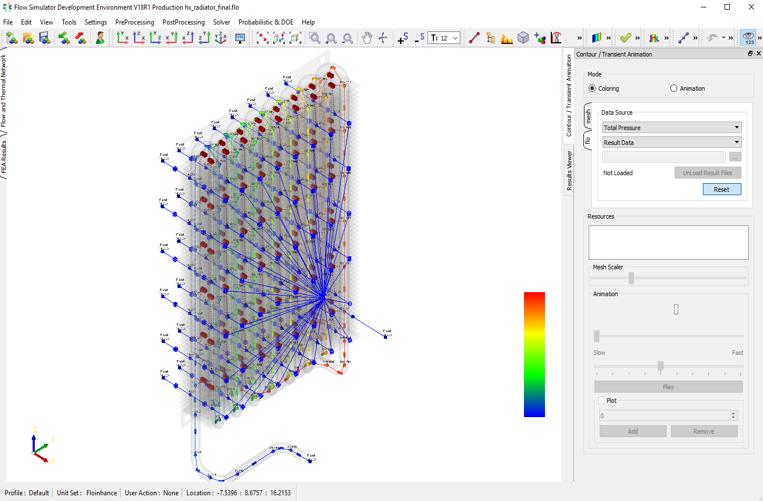

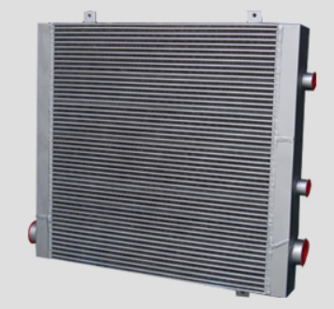

换热器实物图



CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图45

换热器热网络

(包括空气侧和热流体侧)


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图46

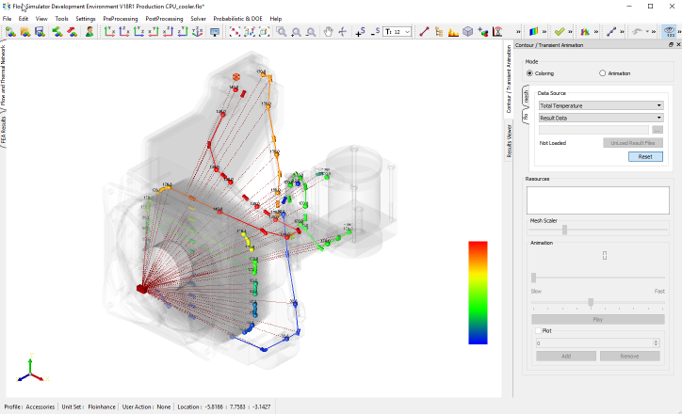

电子设备冷却系统三维模型


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图47

电子设备冷却系统一维模型



CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图48

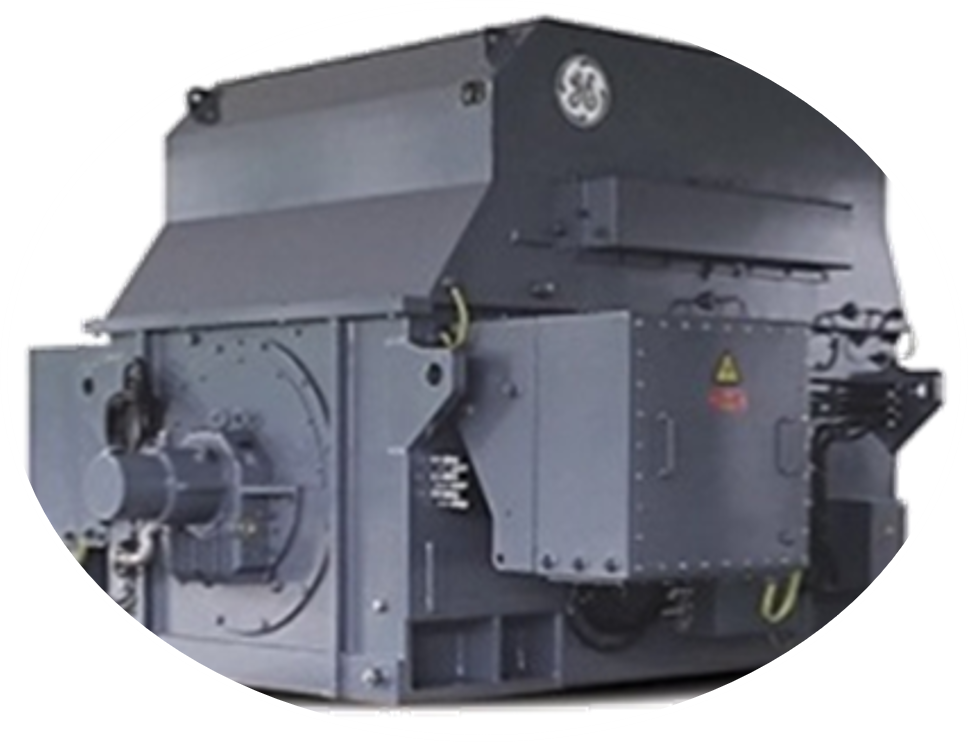

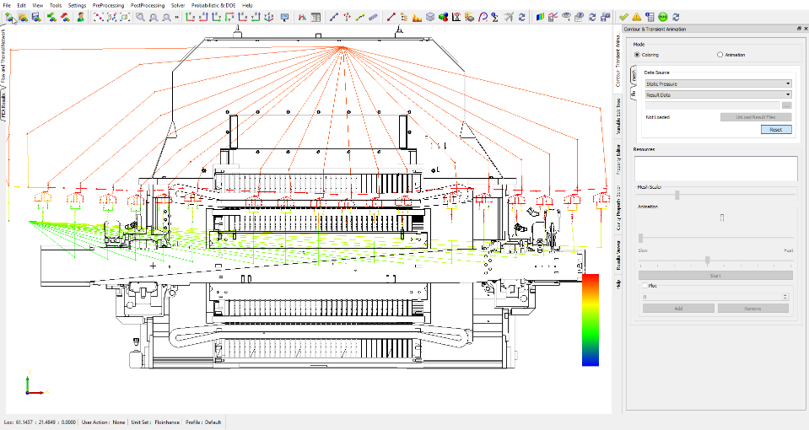

电机实物图

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图49

电机热网络模型



14

一维燃烧仿真


集成NASA的化学反应库Chemical Equilibrium with Applications (CEA), 可以模拟燃烧过程的温度压力变化。考虑Rayleigh损失, 从而确定燃烧器的进出口压力和马赫数。

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图50

环形燃烧室三维模型


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图51

环形燃烧室原理图


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图52

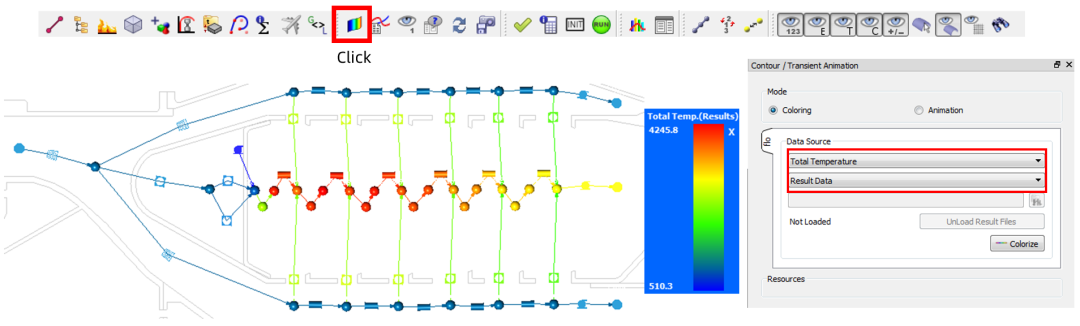

仿真结果:燃烧室的温度、压力分布


15

精度验证


  • Flow Simulator的计算精度在航空工业中得到广泛的验证。

  • 密封件的对标:燃气轮机常用的Vermes Seal密封件的泄露量计算,在NASA上千次的实验数据得到验证。

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图53

密封件的尺寸定义



CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图54
CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图55

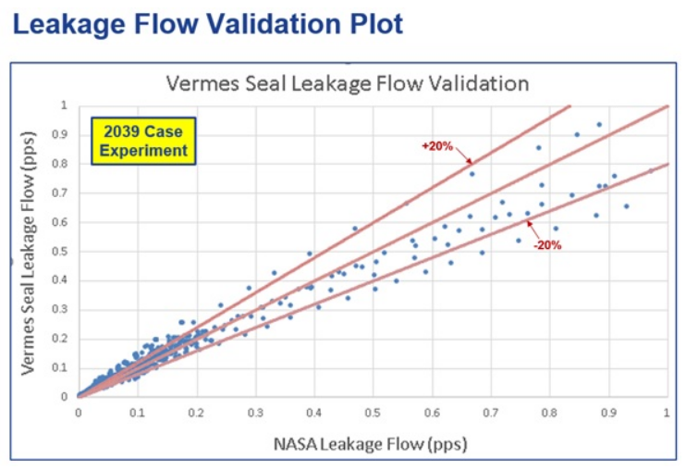

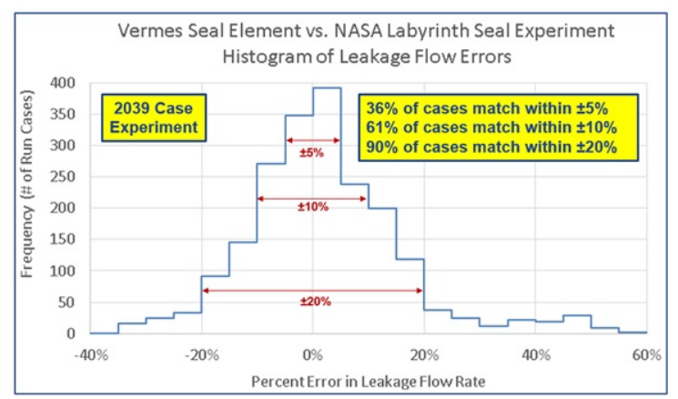

和NASA实验对比


热网络法对标:和传热学教科书本的理论解对比

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图56

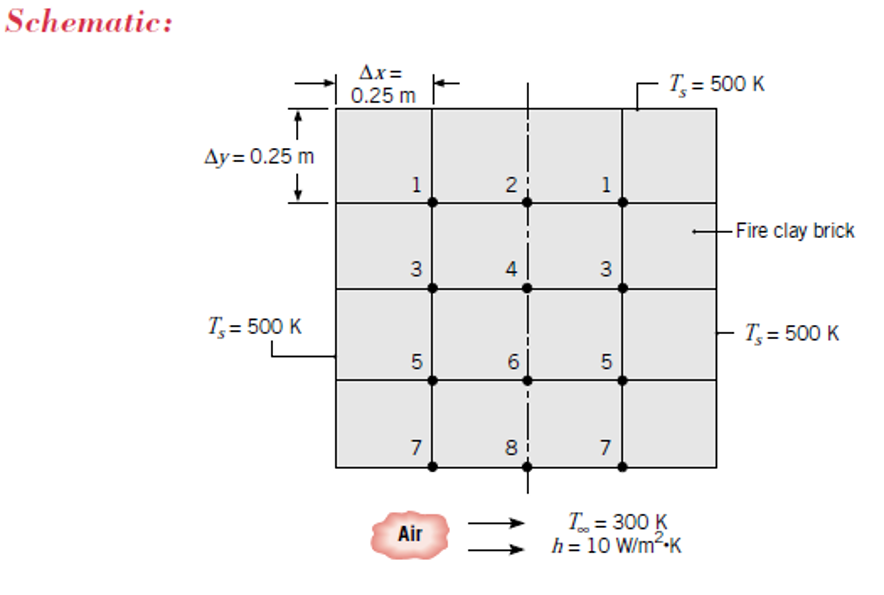

锅炉耐火砖内测是500K的高温,外侧是300K的室温

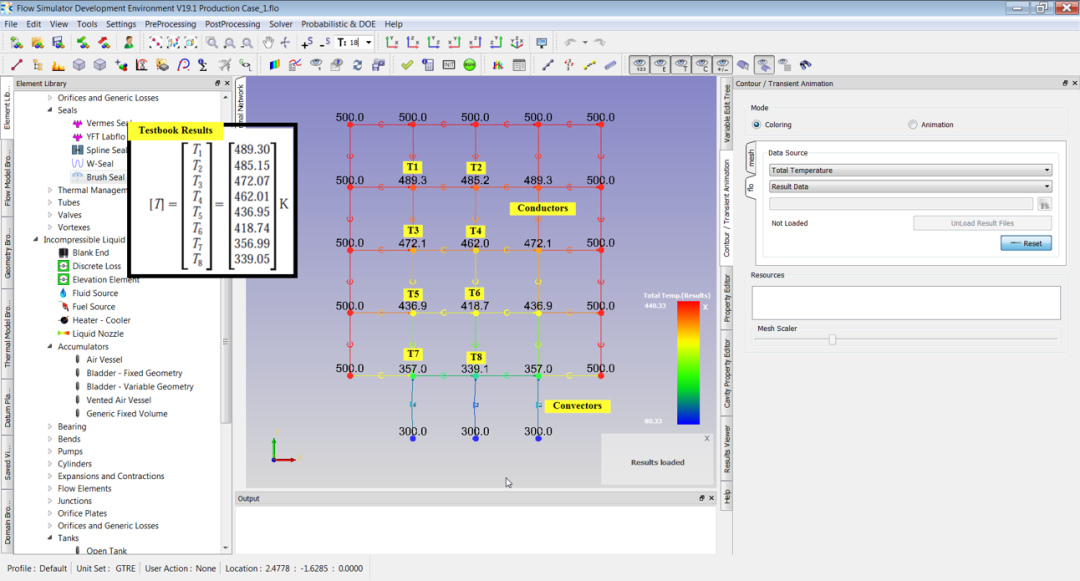

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图57

耐火砖温度场仿真解接近理论解


压力罐的充放气对标:高压储气罐在阀门的控制下向低压环境排气,计算气体流量和罐内的压力变化(可以考虑气体的焦耳-汤姆孙效应)。


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图58
CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图59


Bilibili

CFD  /  学习资源

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图60


点击下方链接,通往Altair中国的Bilibili官方账号,更多学习资源等你来看~

https://space.bilibili.com/478537404/channel/series




更多学习资料


Altair 官方微信平台

最新、最及时的活动和培训讯息;全原创干货技术专题;前沿解决方案分享

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图61


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图62

Altair 网盘

各个软件的学习资料和培训录播应有尽有,你想要的资料都在这里!



Altair 官方技术博客

技术专题、教学视频、资料下载、认证查询等等…一站式获取各类内容

CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图63


CFD专栏丨Altair Flow Simulator,来自航空工业的系统级流体仿真的图64

Altair Bilibili

无广告流畅视频体验;弹幕、评论区让学习不再孤单;视频频道分类易于查找;哔哩哔哩 (゜-゜)つロ 干杯~

Altair Flow Simulator流体仿真
