利用衍射扩散器使准分子激光光束均匀化

本案例介绍利用衍射扩散器使准分子激光光束均匀化，通过优化扩散器以生成一个圆形的top hat。



关键词：衍射光学，衍射光学元件，均匀（homogenization），扩散器，准分子激光，部分相干



所需工具箱：Starter Toolbox Premium



相关Tutorials：HSL.1, DO.2



建模任务

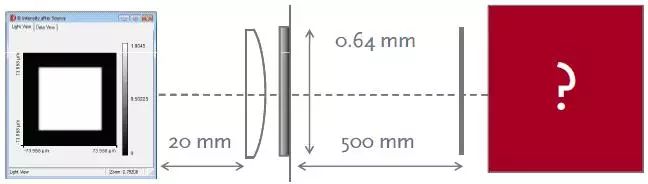

 衍射扩散传输器                          目标平面



          准分子激光                聚焦透镜（f=20mm）                强度分布

照射光束参数



·光源面尺寸：100×100um

·发散角（HWHM）：0.89×0.89°

·空间相干长度：3×3 um

·波长：351nm



衍射发散器



·取样间隔：5um

·尺寸：640×640um

相位阶数：8

发散传输器相位



载入光路径图

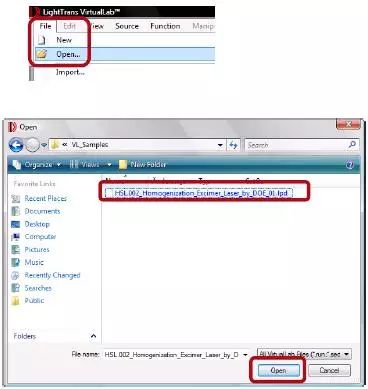

·载入文件HSL.002_Homogenization_Excimer_Laser_by_DOE_01.lpd。



· 该文件在本案例VL_Samples文件夹中。



高斯型面光源

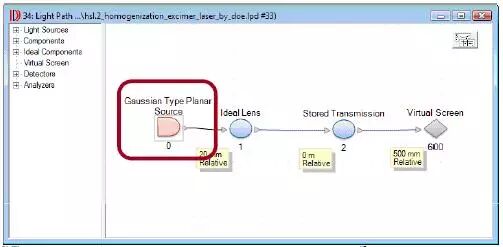

双击Gaussian Type Plane Source打开编辑对话框。

·Gaussian Type Plane Source利用一些非相干高斯光源来模拟空间相干光源。

· 光源需通过以下设置来对准分子激光束建模。

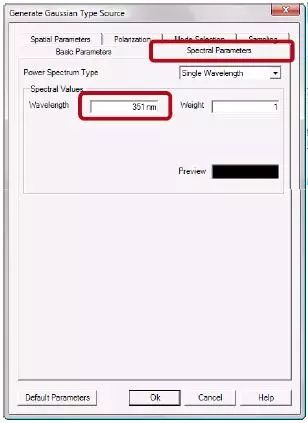

· 第一步将波长设为351nm。

· 在Power Spectrum Type下拉框中选择Single Wavelength。（VirtualLab同样支持多波长的模拟。）



·转到Spatial Parameters

标签页中更改光源的辐射特性。

·光源由Size of Source Plane和Divergence angle或Coherence Length或Waist Radius其中的一种来定义。后面的三个参数不能独立改变，因为它们彼此相关。

·按照截图输入Size of Source Plane和Spatial Coherence Length值。

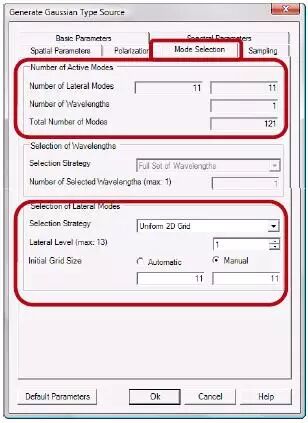

· 转到Mode Selection标签页。

· 该标签页用来控制模拟空间和时间相干性的模式数（时间相干性通过光谱功率来模拟）。

· 在该页的顶部可以看到总的模式数。

· 底部框用来控制模拟空间相干的Lateral Modes数。

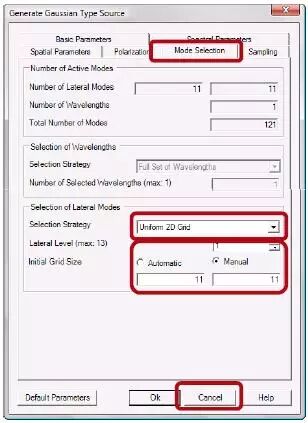

·  Lateral modes可选择开始于Uniform 2D Grid位置或Random位置。

· Uniform 2D Grid的情况下，Initial Grid Size和Lateral Level两个参数更方便增加模式数。

· 模式数越多模拟的精度就越高，所需的内存空间和计算时间就越大。

点击Cancel按钮。



Stored Transmission

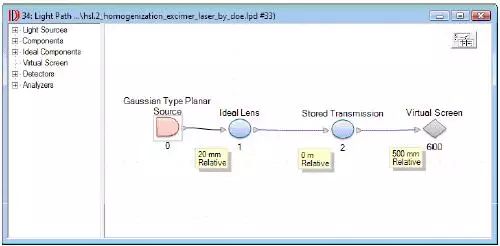

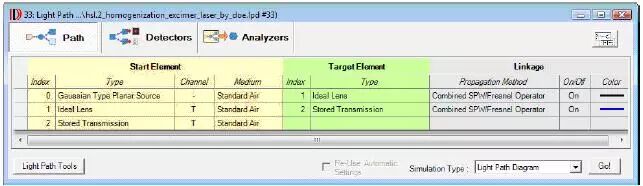

· 光源后面接一个理想透镜，距离为20mm，目的是对光源进行准直。

· Stored Transmission用来模拟衍射发散器的作用。

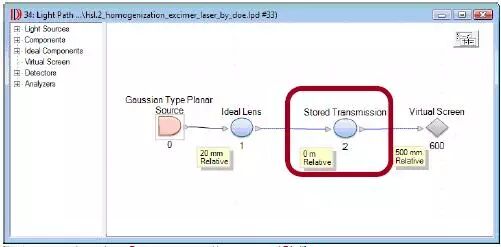

· 双击Stored Transmission打开编辑对话框。





· Stored Transmission包含衍射发散器的传输方程。发散器可利用Diffractive Optics Toolbox Basic来优化。更多细节请参考案例DO.2。

·Set和Show按钮分别用来设定和显示所模拟的传输器（Transmission）。

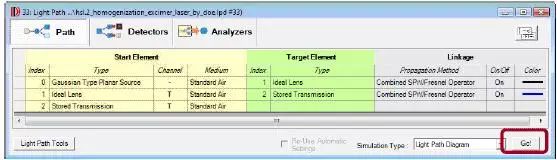

· 点击GO开始模拟。

· 整个模拟过程大概需要3分钟。




Harmonic Field Sets



· 模拟的结果是返回一个Harmonic Field  Set，它包含了目标面上不同模式的复振幅。

·Harmonic Field Set窗口包含有两种视图Data View和Light View。

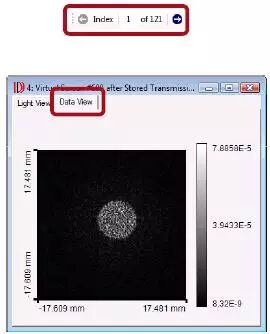

·Data View显示的是模式集合中的其中一种模式，可以通过工具栏选择查看其他的模式，参见截图上部。







· 该Light View显示的是所有模式Ex2与Ey2的叠加。



· 该图的计算过程因模式的多少而异。



· Harmonic Field Set可能会包含数百个模式，这些大量的数据超过RAM的存储空间，因为这些模式都存储在硬盘里。

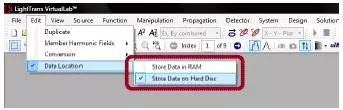

· 如果用户想在RAM中使用这些数据，可参照截图改变Harmonic Field Set数据的存储位置。





· 这些大量模式数和每个模式的取样点数要求一个非常大的磁盘空间来存储一个Harmonic Field Set。

· 这要求将用做暂存存储器中的文件夹移动到另外一个位置。

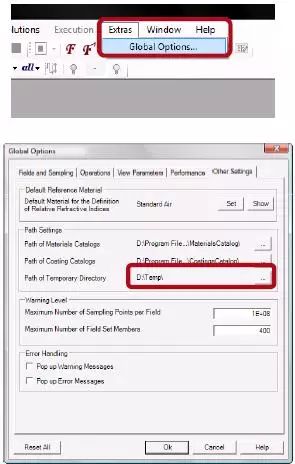

· Global Options允许改变暂存路径。

· 这需要额外100GB的硬盘空间。



模拟结果

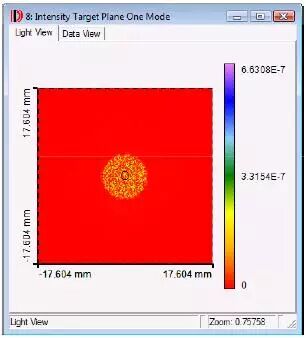

            目标面上单个模式的强度

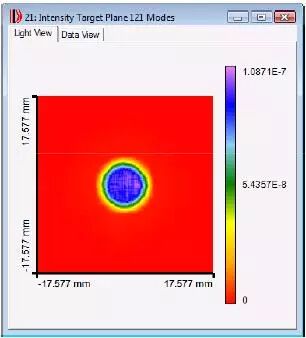

      目标面上11×11个模式的强度

结论

· VirtualLab可以模拟光源的空间部分相干性。

· 使用不同的光源模式：多模高斯光束，高斯型平面光源，自定义模式平面光源（Customized Mode Plane Source）。

· 利用发散器模拟均匀化系统（homogenization systems）是可行的。
