HyperMesh导入Ls-dyna K文件的方法

2023年6月28日 浏览：1808 评论：2 收藏：4

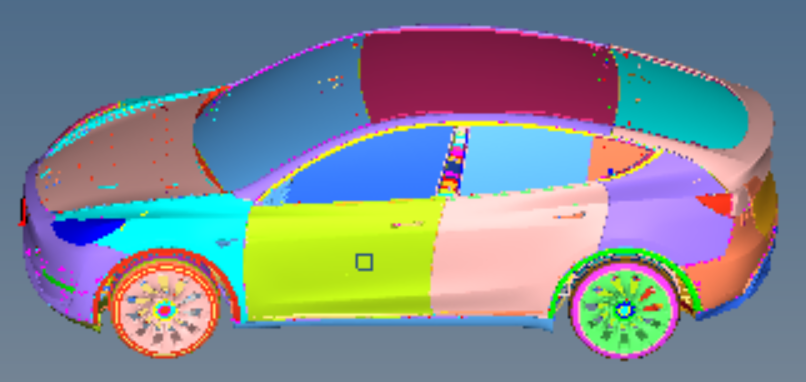

HyperMesh导入Ls-dyna K文件的方法的图1
首先启动HyperMesh，如下图在User Profiles中选择LsDyna模板，点击OK。
HyperMesh导入Ls-dyna K文件的方法的图2

接着如下图选择Import Solver Deck，点击箭头指的文件夹图标

HyperMesh导入Ls-dyna K文件的方法的图3
然后如下图所示，在弹出的文件选择窗口 找到K主文件并选中后，点击下图“打开”按钮，再点击上图左下角Import按钮。
HyperMesh导入Ls-dyna K文件的方法的图4

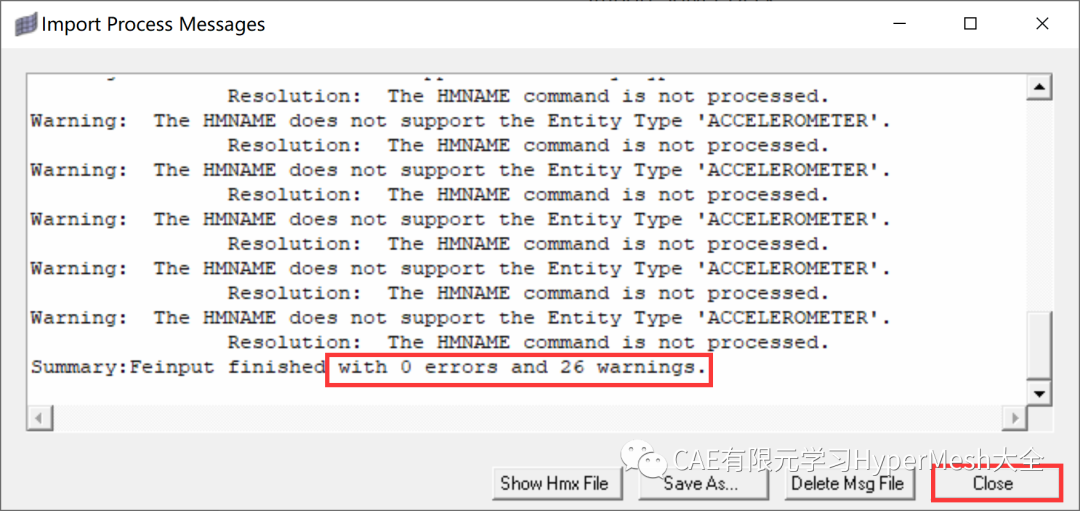

此时即可导入模型。 导入过程可能出现下图错误/警告提示，等全部提示完成，点击下图Close按钮。
HyperMesh导入Ls-dyna K文件的方法的图5
这样即可完成k文件的导入
HyperMesh导入Ls-dyna K文件的方法的图6

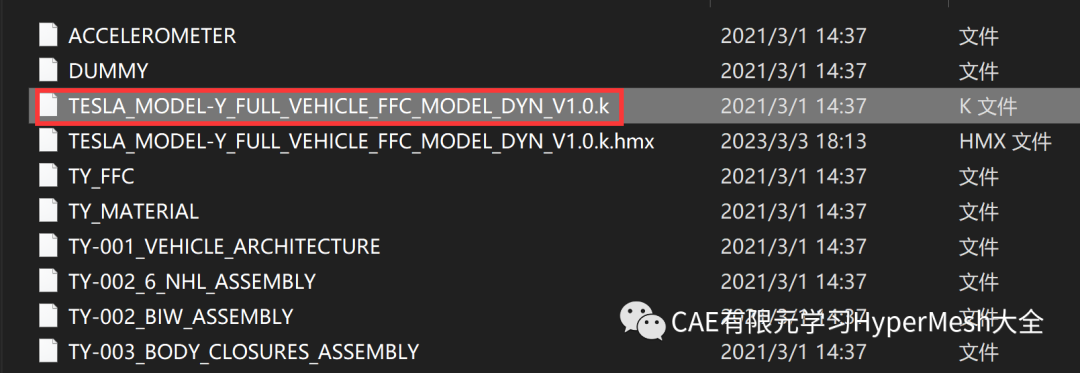

整车K模型通常将各系统单独建模，最终在一个K主文件中通过INCLUDE命令链接到其他独立的模型 。当获得整车K模型后，可先通过名称判断哪个是主文件。如下图所示选中的文件从名称看起来像是主文件，右击选择“打开方式”，将其用记事本打开。
HyperMesh导入Ls-dyna K文件的方法的图7
用记事本打开上图选中的k文件，内容如下图所示。可以看到其中有很多INCLUDE命令链接到其他文件，这就是导入HperMesh或提交Ls_dyna求解时需选择的文件。

HyperMesh导入Ls-dyna K文件的方法的图8


文章来源：CAE有限元学习hypermesh大全
