随着对太阳能的需求不断增长，成本和可持续性在研究和工业中发挥着重要作用。黄铜矿，如铜铟镓二硒(CIGSe)，具有可调的带隙和高的吸收系数，是有前途的薄膜技术之一。

来自杜伊斯堡大学的学者利用COMSOL Multiphysics建立了铜铟镓二硒化(CIGSe)太阳能电池的光电模型，该模型具有多维模拟能力，并应用于超薄(500 nm吸收体厚度)太阳能电池。

首先，给出了建模方法。特别关注背触点材料、界面状态和缺陷应用及其对电流-电压(J-V)特性的影响。为了解决背接触是肖特基接触还是欧姆接触，给出了肖特基势垒高度、复合速度和界面状态的影响。

然后，研究了在吸收器背面的受体缺陷梯度和在p-n结处的施主缺陷密度分布的附加应用。讨论了这些参数调整的结果，并给出了趋势，使实验J-V曲线能够快速拟合。

最后，将实验结果与氧化铟锡和Mo背接触的J-V曲线进行了比较，并讨论了拟合过程中遇到的问题。

相关文章以“Realistic Multidimensional Optoelectrical Modeling Guide for Copper Indium Gallium Diselenide Solar Cells”标题发表在“Solar RRL ”。

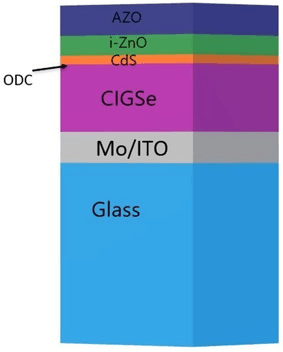

图1. 由3mm /700 μm玻璃、800/300 nm Mo/ITO、500 nm CIGSe(包括15 nm ODC层、50 nm CdS层、80 nm i-ZnO层和300 nm AZO层)组成的层堆。

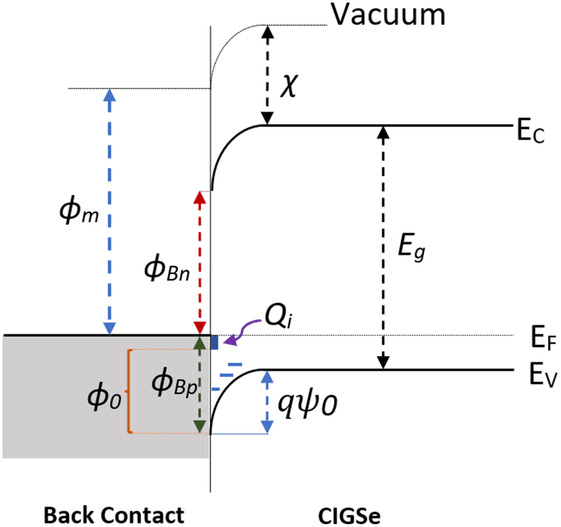

图2. 随界面状态变化的CIGSe/背接触界面示意图。

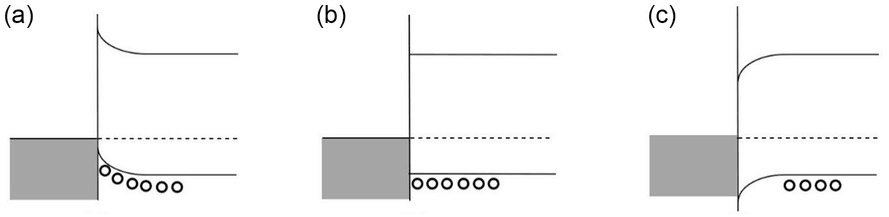

图3. 由于界面态密度不同，在接触前CIGSe的费米能级不同的情况下，CIGSe/后接触结的能带图。a) φm大于CIGSe费米能级时接触的“积累”性质。b) φm等于CIGSe费米能级时触点的“中性”性质。c) φm小于CIGSe费米能级时触点的“耗竭”性质。

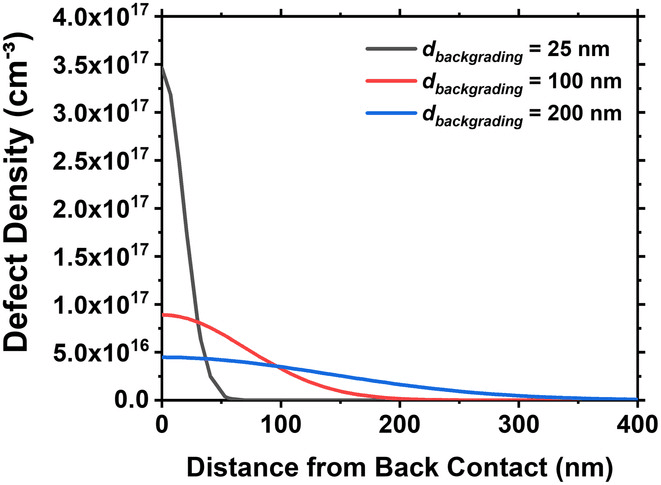

图4. 由衰减长度为25nm、100nm和200nm产生的示例受体缺陷密度分布。

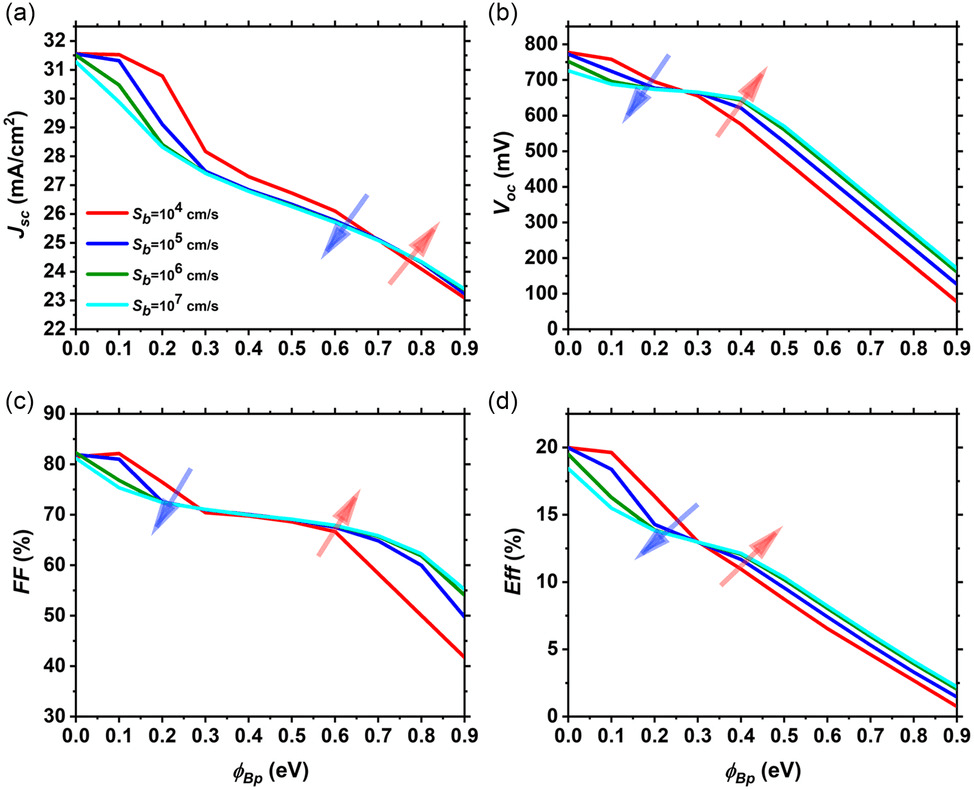

图5.光伏参数随孔势垒高度φBp和背表面复合速度Sb的变化规律。

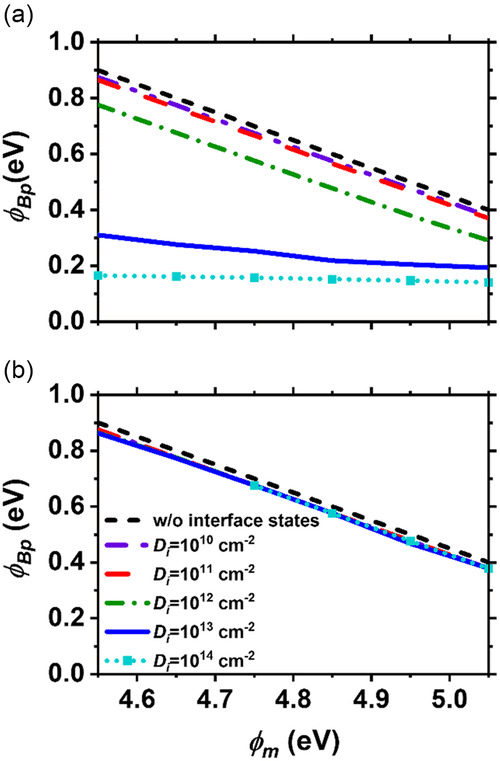

图6. 当a) φ0 = 0.2 Eg和b) φ0 = 0.8 Eg时，考虑Di从0到10¹⁴ cm⁻²，计算出孔势垒高度作为背接触功函数的函数。

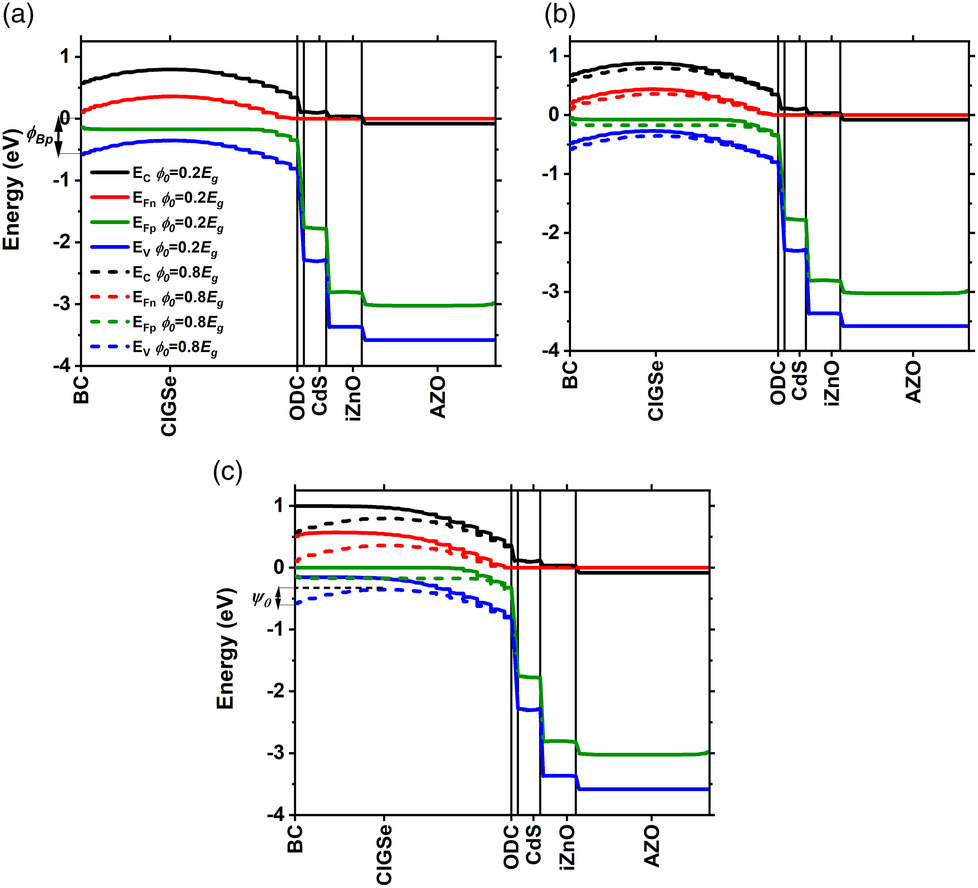

图7. 考虑不同浓度Di的导带(EC)、价带(EV)、电子准费米能级(EFn)和空穴准费米能级(EFp)的CIGSe太阳能电池能带图：a) 10¹⁰cm⁻²,b) 10¹²cm⁻²,c) 10¹⁴cm⁻²，两个不同的φ0为0.2 Eg(实线)和0.8 Eg(虚线)(功函数φm = 4.9 EV)。(BC代表背部接触。)

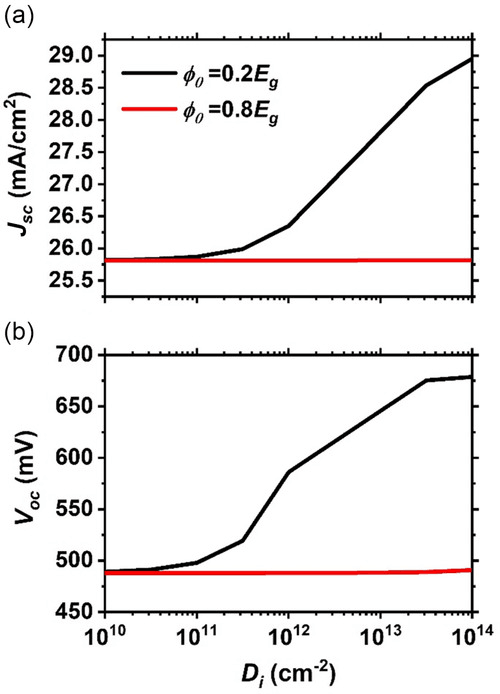

图8. 当功函数为4.9 eV时，a) Jsc和b) Voc随D_i和φ0的变化。

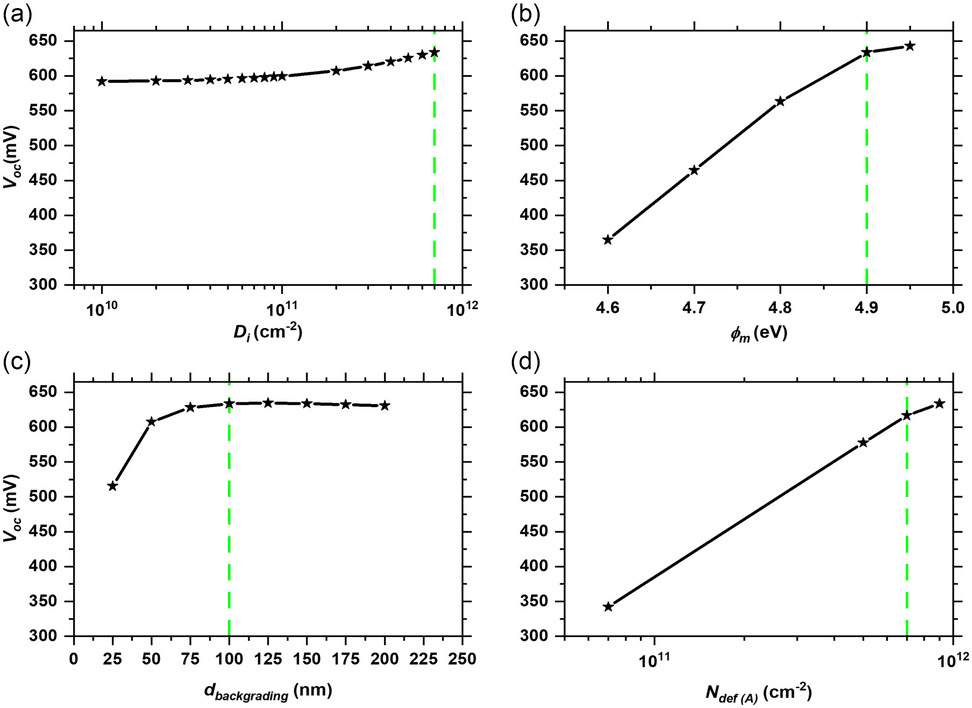

图9. 开路电压Voc随a D_i、b) φm、c)背级、d) Ndef(A)的变化而变化。绿色虚线表示在另一次扫描中固定的参数值。

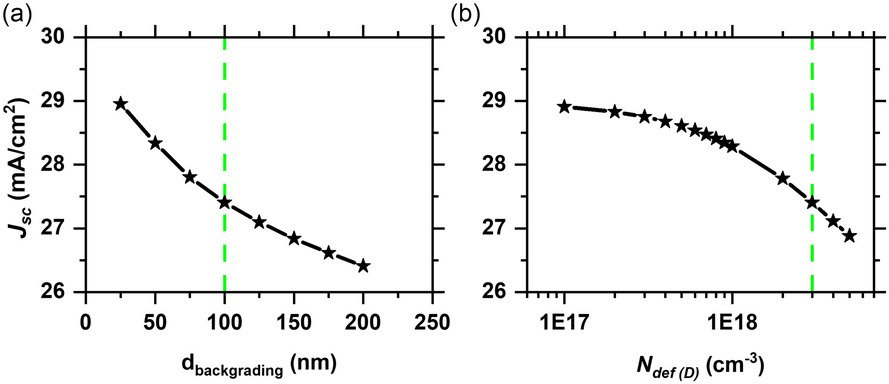

图10. 短路电流密度通过改变a)受体缺陷的背级和b) ODC层的Ndef(D)而变化。绿色虚线表示在另一次扫描中固定的参数值。

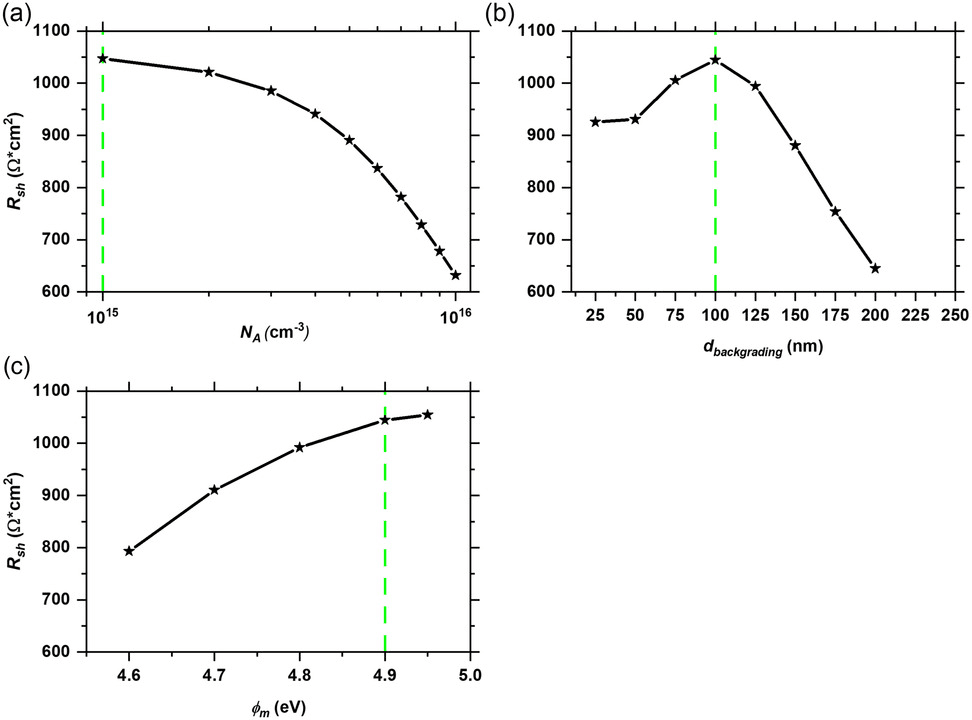

图11. 通过改变a) NA, b)反向级配和c) φm来改变分流电阻R_sh。绿色虚线表示在另一次扫描中固定的参数值。

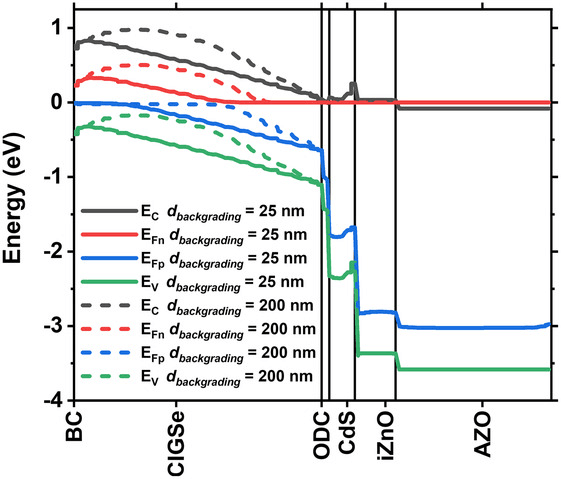

图12. 缺陷密度分布对能带图的影响，如图所示为25和200 nm的背染。这里BC代表背部接触。

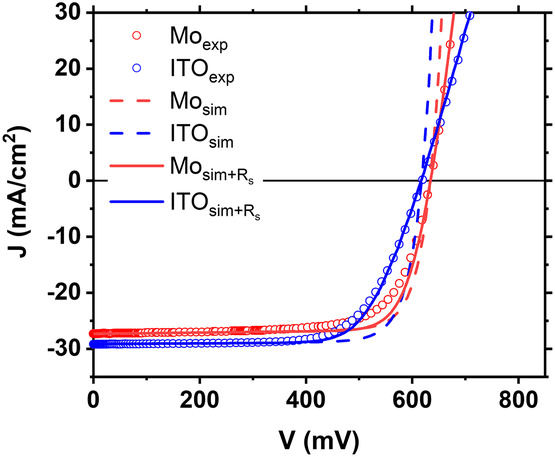

图13. 比较有代表性的基准样品中ITO和Mo背接触的最佳电池与模拟电池的J-V曲线。

通过改变D_i的φ₀、调整后界面的N_def(A)和后界面的N_def(D)以及ODC的N_def(A)，该模型可以拟合Mo和ITO背接触的CIGSe太阳电池的J-V特性。对于Mo，界面态降低了势垒；因此，在CIGSe/Mo界面作为一个准欧姆接触。这很好地描述了MoSe₂在Mo和CIGSe交界处的存在。无论CIGSe/ITO界面态密度如何，较高的φ₀只会引起空穴势垒高度的轻微变化；因此，在ITO和CIGSe的界面处，肖特基样接触仍然存在。

结果表明，V_oc对D_i、N_def(A)、d_backgrading及φ_m均有依赖性。D_i对V_oc的影响较小，而φ_m和N_def(A)的影响显著。衰减长度增加V_oc后退达100 nm，然后饱和。根据背触点材料固定φ_m，通过调整缺陷和分级参数来调整V_oc，使ITO和Mo实验结果相匹配。V_oc作为φ_Bp和S_b的函数在表征CIGSe/back接触行为中起决定性作用。我们发现，当势垒高度低于0.25eV时，V_oc随表面复合速度的增加而降低，而当势垒高度高于0.25eV时，V_oc的下降趋势转为上升趋势。这种关键作用源于电荷分布随表面复合速度的变化。

不同的缺陷分布对J_sc也有影响。特别是靠近p-n结的N_def(D)表现出主要的影响。此外，通过增加底泥，J_sc降低，同时也影响V_oc和R_sh。由于孔洞扩散到背触点的密度较低，孔洞阻挡高度的增加导致J_sc降低。此外，表面复合速度作为表示CIGSe中复合中心数量的一个组成部分，对J_sc有不利影响。此外，ODC内部靠近cd接口的N_def(D)对J_sc的影响类似于衰减长度，但不影响其他特性。对ODC缺陷的影响主要是由于在p-n结附近有额外的复合中心，它可以湮灭新产生的载流子。

N_A、d_backgrading、φ_m对R_sh有影响。随着CIGSe层掺杂量的增加，分流电阻减小，而对于较大的功函数，分流电阻增大。衰减长度也可以用来提高或降低R_sh。对串联电阻和FF的调整只能通过模拟中的附加接触电阻来实现。
