《杂散光分析与控制技术》线下课程

杂散光分析与控制技术



时间地点

主办单位：讯技光电科技（上海）有限公司（微信公众号：infotek）

苏州黉论教育咨询有限公司（微信公众号：honglun-seminary）

授课时间：2023年11月27（一）-29日（三） 共3天 AM 9:00-PM 16:00

授课地点：上海市嘉定区南翔银翔路819号中暨大厦18楼1805室

课程讲师：讯技光电高级工程师

课程费用：4800RMB(课程包含课程材料费、开票税金、午餐费用)



课程简介：

杂光理论和杂光问题研究要从以下几个方面探索：杂散光辐射理论，杂散光合格判定标准、系统杂光测试方法，杂光分析与软件，BSDF与测量数据，杂光抑制设计等。本课程介绍空间光学系统的杂散光来源，以及对红外光学系统成像质量的影响，在简化分析上，讨论了杂散光分析的物理模型，利用已有的光学系统模型讨论了杂散光计算和分析方法。用具体的模型说明杂散光分析和计算假设条件，为以后利用软件进行杂散光分析打下基础。RC望远镜系统，具体突出红外热辐射和冷反射计算，在以往的方法中我们通过计算点列图来实现，但存在诸多的缺陷，如环境与镜筒温度变化、计算量大等缺点，我们将从实际的积分公式出发进行该望远镜系统仿真。

课程大纲：



1. 杂散光介绍与术语

1.1 杂散光路径

1.2 关键面和照明面

1.3杂光内部和外部杂散光

2. 基本辐射度量学-辐射

2.1 BSDF及其散射模型

2.2 TIS总散射概念

2.3 PST(点源透射比)

3. 杂散光分析中的光线追迹

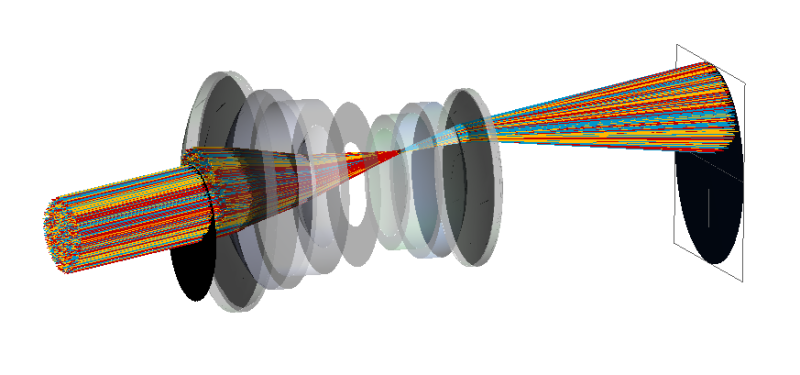

3.1 FRED软件光线追迹介绍

3.2构建杂散光模型

• 定义光学和机械几何

• 定义光学属性

3.3 光线追迹

• 使用光线追迹来量化收敛速度

• 重点采样

• 反向光线追迹

• 控制光线Ancestry以增加收敛速度

• 使用蒙特卡洛光线劈裂增加收敛速度

• 使用GPU来进行追迹

• RAM内存使用设置

4.散射模型

4.1来自表面粗糙的散射

• 低频、中频、高频

• RMS粗糙度与BSDF的关系

• 由PSD推导BSDF

• 拟合BSDF测量数据

4.2 来自划痕(光学损伤坑)的散射

4.3 来自颗粒污染的散射

• 来自球形颗粒中的散射（米氏散射理论）

• 颗粒密度函数模型

• 案例：计算激光通过金属粉尘的吸收

4.4 来自黑处理表面的散射

4.5 孔径衍射

• 杂散光程序中的孔径衍射

• 衍射元件的衍射特性

• 案例：衍射杂散光分析

5. 大气湍流散射

6 热辐射

• 红外热辐射的杂散光分析

• 冷反射仿真

7. 鬼像反射

• 鬼像反射

• 表面镀膜

• 表面镀AR增透膜的仿真

8. 光学设计中的杂散光控制

8.1使用视场光阑

8.2减小孔径光阑和焦平面间的几何元件数量

8.3使用眩光光阑（Lyot stop）

8.4使用光瞳掩膜来阻止衍射及来自支柱的散射

8.5 使用滤光

9. 挡板和冷窗的设计

9.1主挡板和冷屏的设计

9.2 挡光环的设计

• 槽型挡光环

• 挡板挡光环最佳孔径、深度、间隔

• 案例：望眼镜系统的挡板的优化

10. BSDF散射测量

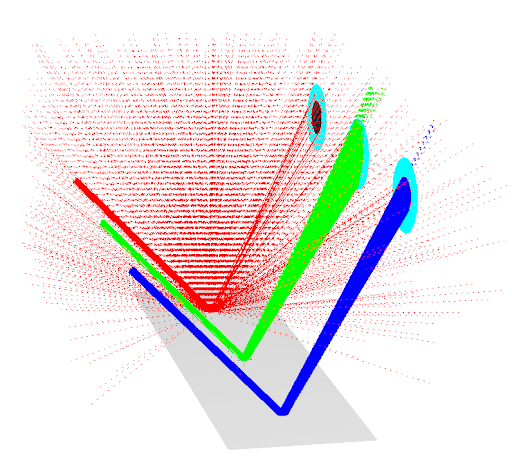

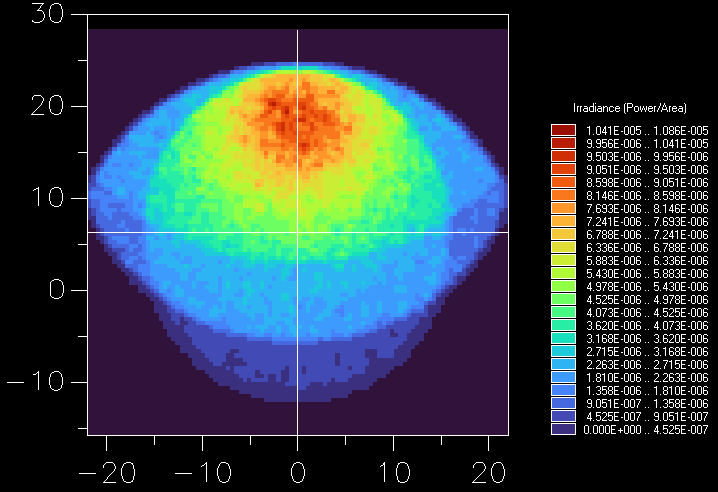

鬼像路径在3D视图中的渲染和照度分析

viola@infotek.com.cn

15221255453（微信同号）
